神思第二代身份证验证机具ActiveX控件使用说明版本：V1.3.0.0山东神思电子技术有限公司2010年11月修订记录版本号日期章节号简单描述修订者审核者1.0 2007.6.12 初始创建谭雪欣1.0.55.0 2008.7.25 增加部分函数谭雪欣1.0.57.0 2008.9.8 修改了同时打开多个页面，关闭出错问题。
谭雪欣1.0.58.0 2008-09-12 增加了wlt图片的buffer属性等。
谭雪欣1.0.72.0 2008-11-12 增加手动读卡时读卡失败则清空卡面信息，打开界面自动开始读卡，身份证反正面为横版。
谭雪欣1.0.77.0 2008-11-13 增加保存身份证反正面图片函数等谭雪欣1.0.81.0 2008-11-25 增加安全模块号的读取谭雪欣1.0.82.0 2009-3-3 修改身份证图片生成temp文件夹下谭雪欣1.0.83.0 2009-3-10 增加清空属性的函数谭雪欣1.0.85.0 2009-5-31 用户自定义图片存放路径。
谭雪欣1.0.87.0 2009-08-27 增加身份证正反面的单独保存陈金华1.0.97 2009-09-09 增加临时文件自定义保存目录、配置文件ini存放在c盘根目录低下陈金华1.1.0.0 2010-11-19 Win7，IE8下界面显示黑框，修改源码，并去掉界面对于按钮，只显示身份证正面和签发机关、有效期限、最新住址。
谭雪欣1.2.0.0 2010-11-23 增加属性szCardInfo，方法readrfcard 谭雪欣1.3.0.0 2010-11-30 整理界面，更换最新rdcard2.0 谭雪欣目录1、说明 (5)2、控件方法 (5)2.1 打开端口连接设备 (5)2.2 关闭端口断开设备 (5)2.3 检测连接方法 (5)2.4 读取证件信息 (5)2.5 自动读取信息 (6)2.6 结束自动读卡 (6)2.7 删除读卡过程中生成的单个图片和文本文件 (6)2.8 删除读卡过程中在temp文件夹下生成的全部jpg图片 (6)2.9 删除读卡过程中生成的任意文件 (6)2.10获得读卡过程中生成文件的Base64编码 (6)2.11清空所有属性 (7)2.12打印身份证反正面图片 (7)2.13 readrfcard读卡 (7)2.14 错误代码表 (7)3、控件属性 (8)3.1 姓名 (8)3.2 性别 (8)3.3 民族 (8)3.4 出生日期 (9)3.5 住址 (9)3.6 公民身份号码 (9)3.7 签发机关 (9)3.8 有效期限 (9)3.9 有效期限起始日期 (10)3.10 有效期限截止日期 (10)3.11 JPG照片存放路径 (10)3.12 BMP照片存放路径 (10)3.13 WLT照片存放路径 (10)3.14JPG照片的Base64编码字符串 (11)3.15 BMP照片的Base64编码字符串 (11)3.16 WLT照片的Base64编码字符串 (11)3.17 身份证文本信息存放路径 (11)3.18 有数据标志 (11)3.19 控件状态标志 (11)3.20端口号码 (12)3.21 获得读卡过程中生成的jpg图片路径 (12)3.22 生成身份证反正面图片 (12)3.23 控件下载后是否处于自动读卡状态 (12)3.24读取设备安全模块号 (12)3.25设备安全模块号 (13)3.26 最新地址 (13)3.27 用户指定身份证图片存放位置和名称 (13)3.28 身份证正面JPG照片的Base64编码字符串 (13)3.29 身份证反面JPG照片的Base64编码字符串 (13)3.30 身份证临时文件保存目录 (14)3.31 szCardInfo卡信息 (14)4、示例网页使用说明 (14)1、说明本文档是针对神思联机型第二代居民身份证验证阅读机具通讯控件的使用说明文档，供用户使用ActiveX控件进行接入时参考。
竭诚为您提供优质文档/双击可除二代身份证读卡器接口规范篇一：二代身份证读卡器安装及使用说明二代身份证读卡器安装及使用说明一．说明为方便各旅馆单位更快捷的录入人员信息，现本系统提供第二代居民身份证验证（阅读）设备。
将第二代居民身份证置于机具感应区，与之相连的计算机可即时显示该证件持有人的彩色照片及文字信息，既有利于方便、快捷的录入人员信息，又保证了录入信息的准确性和安全性。
二．安装1．机具连接本系统当前所使用的机具使用usb通讯方式，连接时请必须按照如下顺序连接：1.首先将usb插头插入计算机的usb插口。
2.将mini-b接口插入二代身份证阅读机具插口。
当机具连接后，如果机具上的电源指示灯变为红色，工作指示灯变为绿色，故障灯不亮，表示机具连接成功；如果机具上的电源指示灯变为红色，故障指示灯红灯闪烁或长亮，请确认是否为电源问题，如计算机电源供电不足等。
2．设备驱动安装当机具初次连接至计算机时，需要按照机具的驱动程序。
请按如下顺序操作：1.从旅馆业系统的“从业人员信息登记”或“国内旅客入住登记”页面下载驱动程序usbdriver.exe。
bdriver.exe为自解压格式文件，打开后请指定一个目标文件夹，而后点击“安装”。
3.当机具初次连接至计算机时，将弹出如下页面：4.点击“下一步”，选择第一项“搜索适于我的设备的驱动程序”5.点击“下一步”，选择“指定一个位置”6.点击“下一步”，在弹出的对话框中点击“浏览”按钮，而后在查找文件对话框中选择驱动程序解压后所在目录，并根据当前计算机的系统选择对应目录下的usbdiv.inf文件。
7.选中驱动文件后，点击查找文件框中的“打开”按钮，点击“找到新的硬件设备向导”中的“确定”按钮，点击“下一步”。
8.点击“下一步”，此时即完成驱动程序的安装。
三．使用当安装完驱动程序后，连接好机具，进入旅馆业系统的从业人员信息登记、修改，国内旅客入住登记、修改，此时可以看到程序页面右上角的提示“2代身份证机具连接成功”，同时机具为绿色工作指示灯闪烁，进入寻卡工作状态。
二代身份证阅读器参数

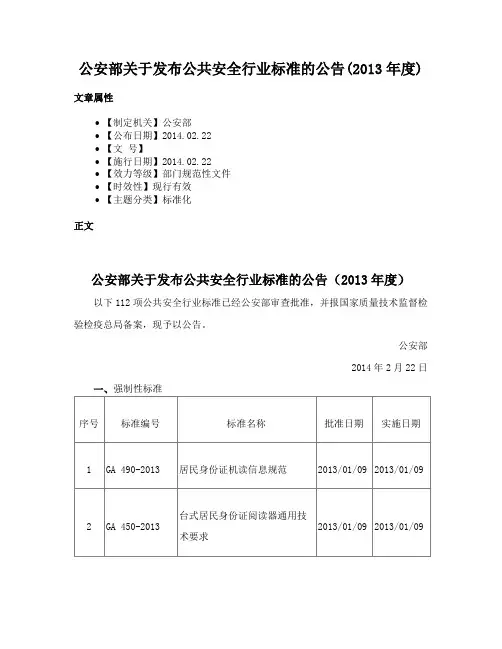

1.符合《GA450-2013 台式居民身份证阅读器通用技术要求》
2.GA467-2004 居民身份证验证安全控制模块接口技术规范》、
《GA490-2004 居民身份证机读信息规范》标准
3.工作频率：13.56MHz（fc）；比特率 106 kbit/s；调制方式采用ASK
调制；调制系数8%~14%；编码方式:NRZ-L
4.* 接口：USB接口；
5.阅读距离：0-5cm；
6.阅读时间：<0.8s；
7.适用于WIN/LINUX平台；
8.软件接口需保证在现有社保应用系统能够正常工作，完全兼容现有
的软件平台调用接口的方式。
9.电源：USB口供电或者根据客户需求提供电源供电，电源具有电源保
护设计。
具备掉电、过流、过压、短路、极性反接等保护措施。
当电压恢复正常时，能自动恢复正常工作状态。
10.平均无故障工作时间（MTBF）：大于5000小时；
双目摄像头参数
1.接口：USB
2.0,免驱动；
2.镜头：两个5P镜头，有效焦距4.3，光圈1.8；
3.视频传输制式：YcbCr 4:2:2格式；
4.视频分辨率：640*480 VGA；。
1.1.1联机型GTICR100-01迷你型1.1.1.1 产品简介深圳研腾科技有限公司销售的国腾第二代居民身份证阅读器联机迷你型GTICR100-01，是基于GTICR100基础上开发研制，采用USB 接口供电，无需外置电源适配器。
具有阅读身份证信息、验证身份证真伪等功能，它采用国际上先进的Type B 非接触IC 卡阅读技术，通过内嵌的专用身份证安全控制模块（SAM ）以无线传输方式与第二代居民身份证内的专用芯片进行安全核验认证后，将芯片内的个人信息资料解读和对应输出，再通过计算机USB 接口，将此信息上传至计算机。
通过计算机已安装的阅读软件，将信息解码成文字数据和相片显示、提示和存储在计算机上。
产品适用于各种需第二代居民身份证验证的场所。
其外观如下图：1.1.1.2 外观资料A）正面B）背面：C）后面：1.1.1.3产品使用环境⏹公安：身份证申领、户口登记迁移、人口管理等；⏹民政：求学、就业、参军、婚姻登记，户口变更，收养登记等；⏹民航：办理搭乘民航飞机手续（机票购买、登机）等；⏹银行：开立个人存款账户，信用卡交易、大额取款等；⏹旅馆：投宿旅店办理登记手续等；⏹邮局：领取邮件汇款等；⏹证券：股票、期货交易等；⏹电信：电话手机开户、各种通信业务等；⏹网吧：对网吧上网者的身份进行有效的核对与登记；其他：兵役登记；前往边境管理区；办理申请出境手续；办理机动车、船、航空器驾驶证；从事法律、行政法规规定的需要证明身份的其他活动。
1.1.1.4产品功能GTICR100-01功能列表1.1.1.5产品技术指标·技术指标列表1.1.1.6产品特点特点、优势表1.1.1.7 安装使用说明 1.1.1.7.1安装步骤A ）软件安装同GTICR100所使用的阅读软件。
B ） 硬件安装（一）串口通讯方式安装1、开箱并清点配件（第二代居民身份证阅读器联机型GTICR100－01一台、串口连接线一根、安装光盘一张、用户使用手册一本）2、取出串口连接线，一端接入计算机串口接口；串口连接线端的USB 接头插入计算机的USB 接头用于取电；3、串口连接线另一端的USB 接头接入身份证阅读器后方对应的USB 插口；4、按下电源开关，电源指示灯（红色）长亮，上电后身份证阅读器自检成功蜂鸣器鸣叫一声，然后状态指示灯（绿色）亮一下，表明机具处于待命状态；5、运行阅读软件，进入主界面，作好设置后，打开读卡界面6、身份证阅读器有效读取二代证证卡的过程中，绿灯闪烁（二）USB通讯方式安装1、开箱并清点配件（第二代居民身份证阅读器联机型GTICR100－01一台、USB连接线一根、安装光盘一张、用户使用手册一本）2、取出USB连接线，一端接入计算机USB接口；3、另一端接入身份证阅读器后方对应的USB插口；4、按下电源开关，电源指示灯（红色）长亮，上电后身份证阅读器自检成功蜂鸣器鸣叫一声，然后状态指示灯（绿色）亮一下，表明机具处于待命状态；5、在USB连接线连接正确，并且身份证阅读器上电后，在计算机上出现找到新硬件对话框，在“光盘\第二代居民身份证验证软件\USB驱动\ 98driver或2k,xpdriver”目录下选择相应的驱动程序安装。
HX-2ndID-DOC-3S-j-201512HX-FDX3S-J第二代居民身份证阅读（验证）机具产品说明书(交警专用) （2015版）使用索引☐技术参数：请参看第1页☐驱动安装：usb串口通讯模式请参看第2页☐更改COM端口数操作步骤看第3页☐软件安装：请参看第6页☐注意事项：请参看第7页☐故障处理：请参看第7页☐售后服务：请参看第7页请您根据您所购设备型号（可在产品背部的标签中查到）选择您需要的内容参看本说明书预备知识●关于本说明书本产品说明书为您开始使用华旭公司生产的第二代身份证阅读（验证）机提供了详细帮助。
其内容涵盖了硬件和软件中的所有部分。
使您可以循序渐进，轻松掌握。
在阅读其他本产品其他帮助文件之前，先阅读本手册。
●关于您在编写本手册时，我们假定您已经熟练掌握以下技能：☐您是一位有着一定工作经验的硬件系统工程师，并且有过一定的安装工程经验。
☐您能够正确的打开、关闭硬件，例如计算机等，您必须有使用键盘、鼠标和打印机的经验。
●图标本书用以下几个图标来表示不同目的的信息：该图标表示“举例说明”该图标表示“注意事项”© 2015华旭金卡股份有限公司，版权所有2015年12月中国北京1.产品概述1.1.产品遵循的规范和标准：A.符合中华人民共和国公安部颁布的GA450《台式居民身份证阅读器通用技术要求》B.符合中华人民共和国公安部颁布的GA467《居民身份证验证安全控制模块接口技术规范》C.符合中华人民共和国公安部颁布的CSP-V05-001《社会公共安全产品认证实施细则》1.2.产品技术参数：A.通讯接口：a)USB串口通讯；B.供电PC机直接供电;C.读卡距离0～3.0cmD.指示灯：a)电源灯――红色，阅读器上电后长亮b)通讯灯――绿色，计算机和阅读器通讯一次闪烁一次E.平均无故障工作时间MTBF：10万小时F.工作温度：0～50℃G.相对湿度：≤90%H.大气压力：60KPa～110Kpa1.3.产品选型说明：型号通讯接口说明电源说明PC 5V供电串口通讯HX-FDX3S-J 串口接口通讯2.装箱清单如果没有特殊说明，我公司生产的HX-FDX3S-J型第二代身份证阅读（验证）机的标准随箱物品清单如下：A.阅读（验证）主机1台B.产品光盘1张（内含随机演示程序、USB数据线驱动程序、接口动态库及使用说明）C.合格证1张B数据通讯供电线1条长度为1.5m.( USB串口通讯)B串口通讯接口模式下的主机连接方法和USB通讯线驱动程序安装B串口通讯接口模式下的主机与PC机连接USB接口模式下的阅读器的硬件连接需要分清USB的两种不同形式，见下图3-1所示：图3－1B串口通讯接口主机的电源连接方式把USB通讯供电电缆的A型扁头插到计算机端USB口，然后把MINI USB插到阅读器通讯口，此时电源指示灯亮（红色），蜂鸣器响一声，然后通讯灯（绿色）亮。
台式居民身份证阅读器GHC8151、产品简介GHC815第二代居民身份证阅读器，采用USB/RS23接口可选的通讯方式，无需外置电源适配器。
具有阅读身份证信息、验证身份证真伪等功能，它采用国际上先进的Type B非接触IC卡阅读技术，通过内嵌的专用身份证安全控制模块（SAM）以无线传输方式与第二代居民身份证内的专用芯片进行安全核验认证后，将芯片内的个人信息资料解读和对应输出，再通过计算机接口和安装在计算机中的身份证读卡器的软件，将此信息上传至计算机。
通过计算机已安装的阅读软件，将信息解码成文字数据和相片显示、提示和存储在计算机上。
本产品适用于符合ISO14443 TYPE B标准的非接触卡的研发、发卡系统及各个领域不同行业需要第二代居民身份证验证的场所用户的使用。
2、产品特点1、强大查询功能，可读取、查询第二代居民身份证全部信息；2、认证准确，可以通过随机解码软件，将身份内的数字压缩相片还原成可视相片，进行“人证同一性”认证，可验证第二代居民身份证真伪；3、兼容性好，可应用到各种应用系统中；4、操作简便，随机阅读软件自动设置通讯口和通讯参数，配有蜂鸣提示功能；5、集成性强，提供SDK，为系统集成商提供基于Win系统下二次开发平台；6、选材优质，耐摩擦、抗腐蚀、防静电，热稳定性强、简洁大方；7、读卡迅速，时间小于1秒；8、显示身份证读卡器状态，采用安全模块上的三个指示灯，使用导光柱导出；9、通用性强，采用标准计算机通讯接口，支持WIN98/2000/7/8等操作系统；10、开放性好，可以应用到各种应用系统中。
3、外观资料4、产品使用环境公安：身份证申领、身份证验证识别、户口登记迁移、人口管理等；民政：求学、就业、参军、婚姻登记，户口变更，收养登记等；民航：办理搭乘民航飞机手续（机票购买、登机）等；银行：开立个人存款账户，信用卡交易、大额取款等；旅馆：投宿旅店办理登记手续等；邮局：领取邮件汇款等；证券：股票、期货交易等；电信：电话手机开户、各种通信业务等；网吧：对网吧上网者的身份进行有效的核对与登记；教育：报考身份识别、校内人员管理；其他：铁路、公路；兵役登记；前往边境管理区；办理申请出境手续；办理机动车、船、航空器驾驶证；从事法律、行政法规规定的需要证明身份的其他活动。
