混流式水轮机原理与运行pdf

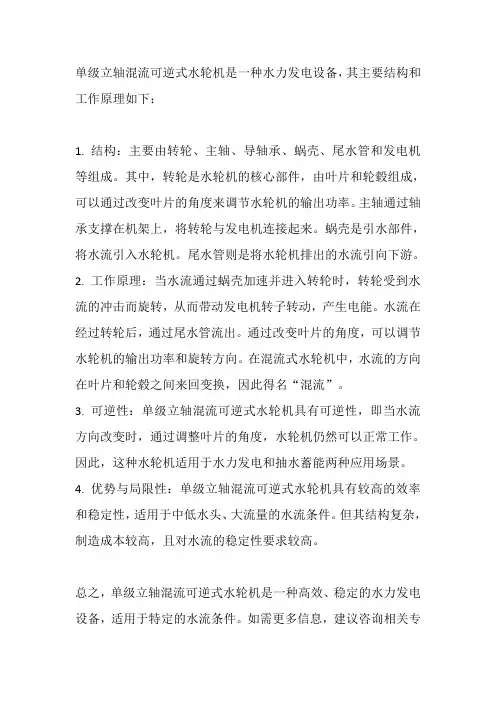

混流式水轮机是一种常见的水力发电设备，它利用水流能量转化为机械能，驱动发电机发电。
下面是混流式水轮机的原理和运行过程：
1. 原理：
混流式水轮机是通过水流在转轮上产生旋转力矩而驱动转子转动的。
它的转子由叶片和导水环组成。
当水流进入水轮机的导水管道后，经过导水环引导进入叶片之间的转子空间。
水流在叶片上产生冲击和流体动压力，使叶片受到水流的作用力而旋转。
最后，通过转轮上的轴将旋转动能传递给发电机，产生电能。
2. 运行过程：
混流式水轮机的运行过程主要包括以下几个步骤：- 水流进入导水管道：水流从水库或河流等水源进入水轮机的导水管道。
- 经过导水环引导水流：水流进入导水管道后，通过导水环的引导，进入转子空间。
- 叶片接收水流冲击：水流进入转子空间后，叶片将受到水流的冲击力和动压力。
这些力使得叶片受力不均匀，从而产生旋转力矩。
- 转子旋转传递能量：叶片受到水流作用力后，转子开始旋转。
旋转的转子将机械能传递给发电机，
驱动发电机产生电能。
- 水流排出：在旋转过程中，水流的动能会逐渐转化为机械能和电能。
最后，水流从水轮机的出水口排出，回归水源。
通过这个过程，混流式水轮机将水流的动能高效地转化为电能，实现了水力发电。
以上是混流式水轮机的原理和运行过程的简要介绍。
混流式水轮机的具体设计和工作参数会根据实际的水流情况和发电需求进行调整。
混流式水轮机结构一、混流式水轮机的结构1.水轮机壳体：水轮机的壳体通常由钢板焊接而成，具有良好的密封性能。
壳体内部还设有轮道导汤管，用于引导水流。
2.导叶环：导叶环是安装在水轮机壳体内部的一个环形零件，其内部安装有一系列可调节的导叶叶片。
导叶环通过调节导叶叶片的开度，可以控制水流的流量和流速，从而实现对水轮机的调节。
3.导叶叶片：导叶叶片是水轮机中起导流作用的重要零件，通过调整导叶叶片的开度，可以改变出口流速和角度，从而控制水流对转子的冲击力，使得水轮机可以在不同水头和流量条件下工作。
4.转子叶片：转子是水轮机的关键部件，一般由多个对称的叶片组成。
转子叶片通过受到水流的冲击力，转动驱动轴，带动发电机发电。
5.出口导肋：在转子后部有一系列环形的导肋，用于引导从转子上流出的水流，增加水流的压力。
二、混流式水轮机的工作原理1.进水过程：水流由上游引导进入水轮机壳体，进入导叶环。
导叶环的导叶叶片控制水流的进入角度，使水流与转子叶片相互作用。
2.冲击转矩产生：水流受到转子叶片的反作用力，产生冲击力，使转子叶片转动。
3.转动传动：转子叶片的转动通过轴传递给发电机，驱动发电机转动，产生电能。
4.出水过程：水流经过转子和导肋等零部件后，通过出口排出。
出口导肋的作用是引导水流，增加水流的压力。
三、混流式水轮机的优点1.区域适用性强：混流式水轮机适用于中高水头和中小流量的水力发电站，适用范围广，兼容性强。
2.转速稳定：混流式水轮机的转速较稳定，工作平稳可靠。
3.效率高：混流式水轮机的效率较高，能够充分利用水能。
4.运维成本低：水轮机壳体结构简单，维护和维修成本相对较低。
综上所述，混流式水轮机是一种常见并且应用广泛的水轮机结构。
其结构主要由水轮机壳体、导叶环、导叶叶片、转子叶片和出口导肋等零部件组成，通过控制导叶叶片的开度和角度，实现对水流的调节。
混流式水轮机通过水流对转子的冲击力，带动转子转动，驱动发电机发电。
混流式水轮机具有区域适用性强、转速稳定、效率高和运维成本低等优点，在水力发电领域发挥着重要的作用。
混流式水轮机的结构与工作原理分析引言：混流式水轮机是一种常见的水力发电设施，利用水流的动能将其转化为机械能，再通过发电机将机械能转化为电能。
本文将对混流式水轮机的结构和工作原理进行详细分析。
一、混流式水轮机的结构混流式水轮机由以下几个主要部分组成：1. 水轮机框架：水轮机框架承载着整个水轮机的结构，并将水轮机与发电机连接在一起。
2. 水泵：混流式水轮机的入水部分是一个水泵，用于将水引入水轮机。
3. 水轮机转子：水轮机转子是整个水轮机的核心部件，主要负责将水流的动能转化为机械能。
4. 水轮机导叶：水轮机导叶位于水轮机转子的周围，通过控制导叶角度来控制水流的流向和流量。
5. 水轮机叶片：水轮机叶片是水轮机转子上的可调叶片，用于改变水流通过叶片时的流向和速度。
6. 发电机：发电机是将水轮机转子输出的机械能转化为电能的设备，通过电磁感应原理生成电能。
二、混流式水轮机的工作原理混流式水轮机的工作原理可以分为下面几个步骤：1. 水的引入：水首先通过水泵被引入混流式水轮机。
2. 水的控制：水流经过水轮机导叶时，导叶角度的调整可以改变水流的流向和流量。
通过控制导叶的开度，可以控制水流进入水轮机转子的形式，从而实现对水轮机的输出功率的控制。
3. 动能转换：当水流通过水轮机转子的叶片时，水流的动能被转化为机械能。
水轮机叶片的形状和数量会影响到水流通过叶片时的流向和速度，从而影响机械能的转化效率。
4. 电能产生：水轮机转子输出的机械能被传递给发电机，发电机通过电磁感应原理将机械能转化为电能。
电能可以进行输送和利用，供给电网或者使用在其他需要电力的设备中。
三、混流式水轮机的特点和应用混流式水轮机具有以下特点和应用：1. 宽广调功范围：混流式水轮机适用于水头较高的水流，工作范围较宽，可以根据需要调整输出功率。
2. 节能环保：由于混流式水轮机可以更好地利用水流的动能，相对于传统的水轮机具有更高的转化效率，可以节约水资源，减少对环境的影响。
水轮机原理及构造1、概述混流式水轮机工作原理：水流经压力钢管在开启蝶阀后进入蜗壳形成封闭的环流〔形成环流是为了使水流作用转轮时，使转轮各方向受力均匀，到达机组稳定运行的目的〕，在导叶开启后，水流径向进入转轮又轴向流出转轮〔所以称之为混流式水轮机〕，在这个过程中由水流和水轮机的相互作用，水流能量传给水轮机，水轮机开始旋转作功。
水轮机带动直流励磁的同步发电机转子旋转后，根据电磁感应原理〔问题〕，在三相定子绕阻中便感应出交流电势，带上外负荷后便输出电流。
注：电磁感应闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，这种现象叫做电磁感应，产生的电流叫做感应电流。
①产生感应电流的必要条件是：a、电路要闭合；b、闭合电路中一部分导体做切割磁感线运动，缺一不可；假设是闭合电路的一部分导体，但不做切割磁感线运动则无感应电流，假设导体做切割磁感线运动但电路不闭合，导体上仍无感应电流则导体两端有感应电压。
②感应电流的方向跟磁场方向和导体切割磁感线运动方向有关三者互相垂直，改变磁场方向或改变导体切割磁感线方向都会改变感应电流的方向。
③在电磁感应现象中机械能转化为电能。
应用：发电机是根据电磁感应原理制成的，它使人们大规模获得电能成为现实。
①交流发电机主要由转子和定子两部分组成，另外还有滑环、电刷等。
②交流电的周期与频率周期和频率是用来表示交流电特点的两个物理量，周期是指交流发电机中线圈转动一周所用的时间，所以单位是“秒”；频率是指每秒钟内线圈转动的周数，它的单位是“赫”。
我国使用的交流电周期为0.02秒，频率是50赫，其意义是发电机线圈转一周用时0.02秒，即1秒内线圈转50周，因为线圈每转一周电流方向改变两次，所以，频率为50赫的交流电在1秒钟内方向改变100次。
2、水轮机的主要类型：水轮机基本类型有：还击式冲击式还击式：混流式〔HL〕、东风：HLA722C-LJ-192HL混流式水轮机设计序号为A722C为L立轴J金属蜗壳192转轮直径为192cm轴流式〔ZL〕：轴流转桨式〔ZZ〕轴流定桨式〔ZD〕、斜流式〔XL〕、贯流式〔GL〕：贯流转桨式〔GZ〕贯流定桨式〔GD〕特点：将位能〔势能〕、动能转换为压能，进行工作；转轮完全淹没在密闭的水体中。
混流式、切击式水轮机的结构及工作原理水轮机是把水流的能量转换为旋转机械能的动力机械，它属于流体机械中的透平机械。
早在公元前100年前后，中国就出现了水轮机的雏形——水轮，用于提灌和驱动粮食加工器械。
现代水轮机则大多数安装在水电站内，用来驱动发电机发电。
在水电站中，上游水库中的水经引水管引向水轮机，推动水轮机转轮旋转，带动发电机发电。
作完功的水则通过尾水管道排向下游。
水头越高、流量越大，水轮机的输出功率也就越大。
水轮机按工作原理可分为冲击式水轮机和反击式水轮机两大类。
冲击式水轮机的转轮受到水流的冲击而旋转，工作过程中水流的压力不变，主要是动能的转换；反击式水轮机的转轮在水中受到水流的反作用力而旋转，工作过程中水流的压力能和动能均有改变，但主要是压力能的转换。
冲击式水轮机按水流的流向可分为切击式(又称水斗式)和斜击式两类。
斜击式水轮机的结构与水斗式水轮机基本相同，只是射流方向有一个倾角，只用于小型机组。
早期的冲击式水轮机的水流在冲击叶片时，动能损失很大，效率不高。
1889年，美国工程师佩尔顿发明了水斗式水轮机，它有流线型的收缩喷嘴，能把水流能量高效率地转变为高速射流的动能。
理论分析证明，当水斗节圆处的圆周速度约为射流速度的一半时，效率最高。
这种水轮机在负荷发生变化时，转轮的进水速度方向不变，加之这类水轮机都用于高水头电站，水头变化相对较小，速度变化不大，因而效率受负荷变化的影响较小，效率曲线比较平缓，最高效率超过91％。
20世纪80年代初，世界上单机功率最大的水斗式水轮机装于挪威的悉·西马电站，其单机容量为315兆瓦，水头885米，转速为300转／分，于1980年投入运行。
水头最高的水斗式水轮机装于奥地利的赖瑟克山电站，其单机功率为22.8兆瓦，转速750转/分，水头达1763.5米，1959年投入运行。
反击式水轮机可分为混流式、轴流式、斜流式和贯流式。
在混流式水轮机中，水流径向进入导水机构，轴向流出转轮；在轴流式水轮机中，水流径向进入导叶，轴向进入和流出转轮；在斜流式水轮机中，水流径向进入导叶而以倾斜于主轴某一角度的方向流进转轮，或以倾斜于主轴的方向流进导叶和转轮；在贯流式水轮机中，水流沿轴向流进导叶和转轮。
/trade/pay_success.htm?biz_order_id=213979720000462&out_trade_no=T200P213979720000462&dealing=T第一节混流式水轮机结构一、概述混流式水轮机是反击式水轮机的一种，其应用水头范围很广，从20~700m水头均可使用。
它结构简单，制造安装方便，运行可靠，且有较高的效率和较低的空蚀系数。
现以图2-1所示的混流式水轮机为例来介绍这种水轮机结构。
水轮机的进水部件是具有钢板里衬的蜗壳，座环支柱也称固定导叶1，在转轮四周布置着导水机构导叶2。
座环支柱具有坚固的上环a和下环b，蜗壳和上下环焊接在一起。
导叶轴颈用衬套（钢或尼龙材料）支承在底环3和固定于顶盖4的套筒5上。
底环固定于座环的下环上面。
顶盖用螺钉6与座环的上环连接。
导水的传动机构是由安置在导水叶上轴颈的转臂12，连杆13和控制环14组成。
导叶的开度0a（从导叶出口边端到相邻导叶背部的最短距离）的改变是通过导水机构的两个接力器16和控制环连接的推拉杆15传动控制环来实现的。
图2-1 HL200-LJ-550水轮机剖面图（高度单位：m，尺寸单位：mm）1—固定导叶；2—导叶；3—底环；4—顶盖；5—套筒；6—螺钉；7—主轴法兰；8—主轴；9—上冠；10—下环；11—叶片；12—转臂；13—连杆；14—控制环；15—推拉杆；16—接力器；17—导轴承；18—泄水锥；a19,b19—上，下迷宫环；a—坐环上环；b—坐环下环；20—连接螺栓由于混流式水轮机应用水头较高，导叶承受的弯曲载荷大，因此导叶的相对高度0b与轴流式水轮机比较起来做得短一些，以减小跨度。
此外，随着水头增高，相同功率下水轮机的过流量减小，这样有可能减小流道的过流载面。
0b一般随水头增加而减小。
导叶和水轮机顶盖4及底环3之间的间隙及相邻导叶在关机时的接合面都会有漏水现象。
一般采用橡胶的或金属制成的密封件，可使导水机构关闭时的漏水量最小。
水轮发电机结构及工作原理介绍水轮发电机是一种利用自然水流的动能来产生电能的装置。
它是电力工业中最为常见的发电机之一，被广泛应用于水力发电站和小型水电站中。
本文将介绍水轮发电机的结构组成及其工作原理。
一、水轮发电机的结构组成1. 水轮机水轮机是水轮发电机中的核心部件，它通过水的冲击力将水的动能转化为机械能。
水轮机通常由转子、转子叶片和轴组成。
转子是水轮机的主要部件，负责承载叶片和转动。
转子叶片用来接收水流冲击力，将动能转化为转子运动能量。
轴则将转子连接到发电机，使其能够转动。
2. 水导装置水导装置是控制水流进入水轮机的装置，它的作用是将水流引导到水轮机的转子上。
水导装置通常由水闸、引水渠和水轮机进水口组成。
水闸和引水渠用来控制水流的流量和流速，可以根据实际需要进行调节。
水轮机进水口是水流进入水轮机转子的地方，需要保证水流的稳定和流量的均匀分布。
3. 输电系统输电系统是将水轮发电机产生的电能传输到用户端的系统。
它由发电机、变压器、输电线路和配电系统组成。
发电机是将机械能转化为电能的设备，它通过转子的旋转产生感应电动势，从而产生交流电。
变压器负责将发电机产生的低电压升高为输电线路所需的高电压，以减少输电损耗。
输电线路将电能从发电厂传输到用户端，而配电系统则将电能从输电线路引导到用户家庭或工厂。
二、水轮发电机的工作原理水轮发电机的工作原理基于水能转化为机械能，再由机械能转化为电能的过程。
其工作原理可以概括为以下几个步骤：1. 水的冲击力当水流通过水闸和引水渠进入水轮机时，会受到水轮机转子上叶片的阻力，从而产生冲击力。
这种冲击力将水的动能转化为机械能，使转子开始旋转。
2. 转子的旋转转子受到冲击力作用后开始旋转，旋转的速度取决于水流的流量和水轮机的设计。
转子旋转会带动轴一起旋转，将机械能传递到发电机中。
3. 感应电动势转子的旋转会产生变化的磁场，使静子（固定在发电机内部的零部件）中的导体产生感应电动势。
根据法拉第电磁感应定律，当导体在磁场中运动时，会在导体两端产生电势差，即感应电动势。
/trade/pay_success.htm?biz_order_id=213979720000462&out_trade_no=T200P213979720000462&dealing=T第一节混流式水轮机结构一、概述混流式水轮机是反击式水轮机的一种，其应用水头范围很广，从20~700m水头均可使用。
它结构简单，制造安装方便，运行可靠，且有较高的效率和较低的空蚀系数。
现以图2-1所示的混流式水轮机为例来介绍这种水轮机结构。
水轮机的进水部件是具有钢板里衬的蜗壳，座环支柱也称固定导叶1，在转轮四周布置着导水机构导叶2。
座环支柱具有坚固的上环a和下环b，蜗壳和上下环焊接在一起。
导叶轴颈用衬套（钢或尼龙材料）支承在底环3和固定于顶盖4的套筒5上。
底环固定于座环的下环上面。
顶盖用螺钉6与座环的上环连接。
导水的传动机构是由安置在导水叶上轴颈的转臂12，连杆13和控制环14组成。
导叶的开度0a（从导叶出口边端到相邻导叶背部的最短距离）的改变是通过导水机构的两个接力器16和控制环连接的推拉杆15传动控制环来实现的。
图2-1 HL200-LJ-550水轮机剖面图（高度单位：m，尺寸单位：mm）1—固定导叶；2—导叶；3—底环；4—顶盖；5—套筒；6—螺钉；7—主轴法兰；8—主轴；9—上冠；10—下环；11—叶片；12—转臂；13—连杆；14—控制环；15—推拉杆；16—接力器；17—导轴承；18—泄水锥；a19,b19—上，下迷宫环；a—坐环上环；b—坐环下环；20—连接螺栓由于混流式水轮机应用水头较高，导叶承受的弯曲载荷大，因此导叶的相对高度0b与轴流式水轮机比较起来做得短一些，以减小跨度。
此外，随着水头增高，相同功率下水轮机的过流量减小，这样有可能减小流道的过流载面。
0b一般随水头增加而减小。
导叶和水轮机顶盖4及底环3之间的间隙及相邻导叶在关机时的接合面都会有漏水现象。
一般采用橡胶的或金属制成的密封件，可使导水机构关闭时的漏水量最小。
