液压传动复习题及参考答案一、填空1、液压传动是利用液体的（压力）能来传递能量的一种传动方式。

其主要参数为（压力）和（流量）。

2、以（大气压力）为基准所表示的压力称为相对压力。

3、液体粘性用粘度表示,常用的粘度有（动力粘度）、（运动粘度）和条件粘度（或相对粘度)。

4、液体能量的表现有（压力能）、（位能/势能）和（动能）三种。

5、容积式液压泵是依靠（密封容积的变化）来进行工作的。

6、液压泵和液压马达的排量只随（几何尺寸）的变化而变化。

7、液压缸运动速度的大小决定于（进入液压缸的流量）。

8、减压阀常态时阀口常（开）。

9、油箱的功用有（储存油液）、（散发热量）、逸出气体和沉淀污物。

10、流体在管道中存在两种流动状态，（层流）时黏性力起主导作用，（湍流）时惯性力起主导作用，液体的流动状态可用（雷诺数/Re）来判断，其计算公式为（）。

11、改变单作用叶片泵转子和定子之间（偏心距）的大小可以改变其流量。

12、常用的液压泵有（齿轮）、（叶片）和（柱塞）三类。

13、调速阀是由（调速）和（节流）串联而成的。

14、若换向阀四个油口有钢印标记：“A”、“P”、“T”、“B”，其中（P）表示进油口，（T）表示回油口。

15、密封装置是解决（泄漏）最重要、最有效的手段。

16、（调压）回路的功用是使液压系统整体或部分的压力保持恒定或不超过某个数值。

17、液压传动系统由（动力）装置、（执行）装置、（控制）装置、（辅助）装置和工作介质组成。

18、根据度量基准的不同，压力有两种表示方法：绝对压力和（相对压力）。

19、静力学基本方程的表达形式为（p=p0+ρgh）。

20、在液压传动中，能量损失主要表现为（温升）。

21、为了防止产生（空穴）现象，液压泵吸油口距离油箱液面高度不宜太高。

22、执行元件是将液体的（压力）能转化成（机械）能的元件。

23、压力继电器是一种将油液的（压力）信号转换成（电）信号的电液控制元件。

24、液压传动是以（有压）流体为能源介质来实现各种机械传动与自动控制的学科。

多级伸缩缸在外伸、内缩时，不同直径的柱塞以什么样的顺序运动?为什么?解答：活塞伸出的顺序是大活塞先伸出，小活塞后伸出。

因为压力是从低到高变化的，压力先达到了乘以大活塞面积就可以推动负荷运动的较低压力，大活塞伸出完了，压力继续升高，才能达到乘以小活塞面积才可以推动负荷运动的较高压力。

内缩时的顺序是小活塞先缩回，大活塞后缩回。

因为载荷先作用在小活塞的活塞杆上，前一级的活塞是小活塞的缸套，小活塞缩回后，推动其缸套（大一级的活塞）缩回。

已知单杆液压缸缸筒直径D=50mm，活塞杆直径d=35mm，液压泵供油流量为q=10L／min，试求，(1)液压缸差动连接时的运动速度；(2)若缸在差动阶段所能克服的外负载F=1000N，缸内油液压力有多大(不计管内压力损失)?•解答：(1)v=q/A=4q/ (πd2)•=4×10×10-3/××60)=s•(2) F=p·πd2/4,•p=4F/(πd2)=4×1000/×=MPa •一柱塞缸的柱塞固定，缸筒运动，压力油从空心柱塞中通入，压力为p=10MPa，流量为q=25L／min，缸筒直径为D=100mm，柱塞外径为d=80mm，柱塞内孔直径为d0=30mm，试求柱塞缸所产生的推力和运动速度。

解答：滤油器有哪些种类?安装时要注意什么?解答：按滤芯的材料和结构形式，滤油器可分为网式、线隙式、纸质滤芯式、烧结式滤油器及磁性滤油器等。

按滤油器安装的位置不同，还可以分为吸滤器、压滤器和回油过滤器。

•安装滤油器时应注意：一般滤油器只能单向使用，即进、出口不可互换；其次，便于滤芯清洗；最后，还应考虑滤油器及周围环境的安全。

因此，滤油器不要安装在液流方向可能变换的油路上，必要时可增设流向调整板，以保证双向过滤。

根据哪些原则选用滤油器?解答：(1)有足够的过滤精度。

(2)有足够的通油能力。

(3)滤芯便于清洗或更换。

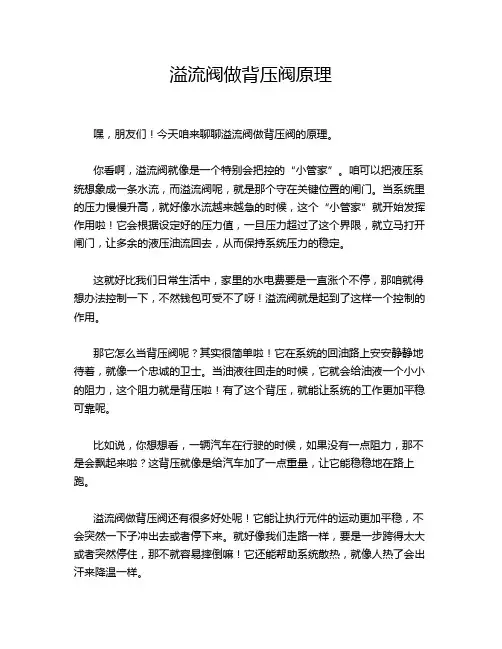

溢流阀做背压阀原理嘿，朋友们！今天咱来聊聊溢流阀做背压阀的原理。

你看啊，溢流阀就像是一个特别会把控的“小管家”。

咱可以把液压系统想象成一条水流，而溢流阀呢，就是那个守在关键位置的闸门。

当系统里的压力慢慢升高，就好像水流越来越急的时候，这个“小管家”就开始发挥作用啦！它会根据设定好的压力值，一旦压力超过了这个界限，就立马打开闸门，让多余的液压油流回去，从而保持系统压力的稳定。

这就好比我们日常生活中，家里的水电费要是一直涨个不停，那咱就得想办法控制一下，不然钱包可受不了呀！溢流阀就是起到了这样一个控制的作用。

那它怎么当背压阀呢？其实很简单啦！它在系统的回油路上安安静静地待着，就像一个忠诚的卫士。

当油液往回走的时候，它就会给油液一个小小的阻力，这个阻力就是背压啦！有了这个背压，就能让系统的工作更加平稳可靠呢。

比如说，你想想看，一辆汽车在行驶的时候，如果没有一点阻力，那不是会飘起来啦？这背压就像是给汽车加了一点重量，让它能稳稳地在路上跑。

溢流阀做背压阀还有很多好处呢！它能让执行元件的运动更加平稳，不会突然一下子冲出去或者停下来。

就好像我们走路一样，要是一步跨得太大或者突然停住，那不就容易摔倒嘛！它还能帮助系统散热，就像人热了会出汗来降温一样。

而且哦，溢流阀这个“小管家”还特别耐用，只要你好好对待它，它就能一直为你服务。

当然啦，你也得根据实际情况选择合适的溢流阀，要是选错了，那可就麻烦啦！就像你让一个小瘦子去扛大包，那肯定不行呀！总之呢，溢流阀做背压阀的原理虽然不复杂，但作用可大着呢！它就像一个默默无闻却又至关重要的角色，为我们的液压系统保驾护航。

咱可得好好了解它，才能让我们的机器设备更好地工作呀！你们说是不是这个理儿呢？。

液压与气动技术习题集（附答案）第四章液压控制阀一．填空题1.单向阀的作用是控制液流沿一个方向流动。

对单向阀的性能要求是：油液通过时，压力损失小；反向截止时，密封性能好。

2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。

当背压阀用时，应改变弹簧的刚度。

3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。

它必须安装在运动部件运动过程中接触到的位置。

4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。

为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用Y型中位机能换向阀。

5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；而控制油路中的“可调节流口”是为了调节主阀的换向速度。

6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在位置上）对中。

7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选用其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“Y”。

型。

8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。

9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。

10．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启压力比、闭合压力比评价。

显然（p s—p k）、（p s—p B）小好， n k和n b大好。

11．将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。

12．溢流阀调定压力P Y的含义是溢流阀流过额定流量时所对应的压力值；开启比指的是开启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值越大越好。

.《液压与气动技术》随堂练习题绪论一、单项选择题1. 液压与气压传动是以流体的（）的来传递动力的。

A．动能 B. 压力能 C. 势能 D. 热能2. 液压与气压传动中的工作压力取决于（）。

A. 流量B. 体积C. 负载D. 其他二、判断题（在括弧内，正确打“○”，错误打“×”）1. 液压与气压传动中执行元件的运动速度只取决于输入流量的大小，与压力无关。

（）PpV的乘积。

（与排量）2. 液压与气压传动中的功率等于压力第一章液压传动基础知识一、单项选择题1. 液压与气压传动的工作原理是基于（）。

A. 能量守恒定律B. 动量定理C. 质量守恒定律D. 帕斯卡原理2. 流体的粘度随温度变化，对于液体，温度升高，粘度（）。

A. 下降B. 增大C. 不变D. 其他3. 流体的粘度随温度变化，对于气体，温度升高，粘度（）。

A. 下降B. 增大C. 不变D. 其他4. 流量连续性方程是（）在流体力学中的表达形式。

A. 能量守恒定律B. 动量定理C. 质量守恒定律D. 帕斯卡原理5. 伯努利方程是（）在流体力学中的表达形式。

A. 能量守恒定律B. 动量定理C. 质量守恒定律D. 帕斯卡原理6. 液体流经薄壁小孔的流量与孔口面积的（）和小孔前后压力差的（）成正比。

A. 一次方B. 1/2次方C. 二次方D. 三次方7. 牌号L-HL-46的国产液压油，数字46表示在（）下该牌号液压油的运动粘度为'..46Cst。

A. 20℃B. 50℃C. 40℃D. 0℃qp，流经阀的额定流量时的压力损失8. 液压阀，阀的额定流量为，额定工作压力为nn pq/3，其压力损失为( )。

为。

当流经阀的流量为?n pppp/9 D. /3B. /2C. A. ????二、判断题（在括弧内，正确打“○”，错误打“×”）1. 理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变。

、填空题1 •液压马达是将 ___________ 转换为 ___________ 的装置，可以实现连续地旋转运动。

液体压力能 机械能2 •液压马达的额定转速大于 500r/min 时，称为 ____________ 液压马达，额定转速小于500 r/min 时，称为__________ 液压马达。

高速低速3 •对于液压马达来说，实际流量总是 ___________ 理论流量，实际输出转矩总是 ____________ 理论上输出的转 矩。

（填写“大于”、“小于”）大于小于4 •液压缸的缸体组件由 ___________ 、 ___________ 、 ___________ 和连接件等组成。

缸筒、端盖、导向套5 •液压缸的活塞组件由 ___________ 、 ___________ 和连接件等组成。

活塞 活塞杆6 •常见的液压缸排气装置有 ____________ 和 ___________ 等。

排气孔 排气阀二、判断题1 •液压马达与液压泵从能量转换观点上看是互逆的，因此所有的液压泵均可以用来做马达使用 （ ）X2 •双杆活塞液压缸又称为双作用液压缸，单杆活塞液压缸又称为单作用液压缸。

（） X液压气动技术作业 2第4章参考答案姓 名: 学号: 得分:教师签名:3•作用在活塞上的流量越大，活塞运动速度就越快。

（5 •双杆活塞缸两端的活塞杆直径通常是相等的，因此，活塞两个方向的推力和运动速度相等，适用于 要求往复运动速度和输岀力相同的工况。

（6 •对缸筒内壁的精度要求很低，缸筒较长时可以采用柱塞缸。

（7 •相同流量、压力下，双叶片摆动缸的角速度和转矩均是是单叶片摆动缸的两倍。

（ 8 •缓冲装置的作用是排出混入液压缸中的空气，保证液压缸的运动平稳性。

三、单选题1 •液压泵或液压马达的排量A •随理论流量变化2 •能实现差动连接的油缸是接，则此时的快进速度等于有杆腔通油快退速度的5 •可输出回转运动的液压缸是四、计算题1.液压马达排量 V = 250ml/r ，入口压力为 效率n V =0.92，当输入流量为22L/min 时，试求：（1）马达的机械效率；（2）马达的输出转矩；（3） 马达的输出转速。

液压与气动技术习题集（附答案）第四章液压控制阀一．填空题1.单向阀的作用是控制液流沿一个方向流动。

对单向阀的性能要求是：油液通过时，压力损失小；反向截止时，密封性能好。

2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。

当背压阀用时，应改变弹簧的刚度。

3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。

它必须安装在运动部件运动过程中接触到的位置。

4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。

为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用Y型中位机能换向阀。

5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；而控制油路中的“可调节流口”是为了调节主阀的换向速度。

6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在位置上）对中。

7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选用其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“Y”。

型。

8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。

9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。

10．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启压力比、闭合压力比评价。

显然（p s—p k）、（p s—p B）小好， n k和n b大好。

11．将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。

12．溢流阀调定压力P Y的含义是溢流阀流过额定流量时所对应的压力值；开启比指的是开启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值越大越好。

安徽农业技术师范学院学报,1999,13(2):54～58Journal of Anhui Agrotechnical Teachers College溢流阀、减压阀和顺序阀的比较夏显明　魏宝丽(安徽农业技术师范学院加工系,凤阳233100) 摘　要　溢流阀、减压阀和顺序阀在许多方面很相似,容易混淆。

本文从工作原理,压力判定和用途等方面作一些阐述,力求使三者之间更易区别。

关键词　溢流阀　减压阀　顺序阀　比较中图分类号　T K264.9在液压系统中,溢流阀、减压阀和顺序阀都是属于压力控制阀,是用来控制液压系统压力或利用压力变化作为信号来控制其他元件动作的阀类。

这类阀的共同特点是:利用作用于阀芯上的液压力和弹簧力相平衡来进行工作的,故在结构、工作原理上有许多相似之处,容易混淆,不便于判断区分。

为使实际操作运用更加清楚,本文以先导式溢流阀、减压阀和顺序阀为例,从工作原理、压力判定、用途等几个方面作比较分析。

1　工作原理1.1　溢流阀的工作原理图1　溢流阀工作原理和职能符号图Fig1　The overflow valve work’s principle and functional symbol1阀盖　2调压弹簧　3阻尼孔　4阀体5调压螺钉　6锥阀　7平衡弹簧　8主阀芯收稿日期:1998-08-21溢流阀的溢流压力是利用作用于阀芯的进油压力与弹簧力平衡的原理来控制的。

原理见图1。

当进油液压力低于弹簧力时阀门关闭;当进油液压力超过弹簧力时阀门打开。

弹簧力可以调整,故压力也可调整。

当有一定流量通过溢流时,阀门必须有一开口,此开口相当于一个液阻,油液流过液阻时必然有压降。

实际工作时,溢流阀开口的大小是根据通过的流量自动调整的,它使得通过溢流阀的压力降与阀芯上弹簧力平衡所需的压力二者保持一致。

故开始溢流时,主阀芯的受力平衡式为:PA =P 1A +F S =P 1A +K (X +X 0)即:　P =P 1+K (X +X 0)A式中:P ———溢流阀的进口压力;P 1———主阀芯上腔的压力;A ———主阀芯的承压面积;K ———平衡弹簧的弹簧刚度;X 0———平衡弹簧的预压缩量;X ———平衡弹簧的附加压缩量。

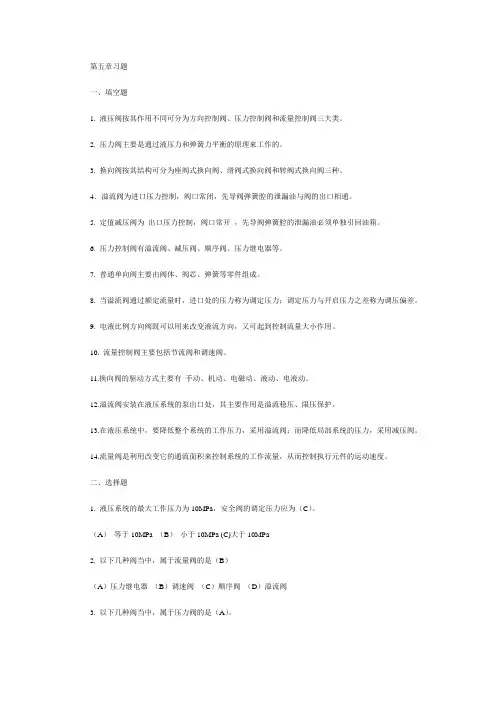

第五章习题一、填空题1. 液压阀按其作用不同可分为方向控制阀、压力控制阀和流量控制阀三大类。

2. 压力阀主要是通过液压力和弹簧力平衡的原理来工作的。

3. 换向阀按其结构可分为座阀式换向阀、滑阀式换向阀和转阀式换向阀三种。

4．溢流阀为进口压力控制，阀口常闭，先导阀弹簧腔的泄漏油与阀的出口相通。

5. 定值减压阀为出口压力控制，阀口常开，先导阀弹簧腔的泄漏油必须单独引回油箱。

6. 压力控制阀有溢流阀、减压阀、顺序阀、压力继电器等。

7. 普通单向阀主要由阀体、阀芯、弹簧等零件组成。

8. 当溢流阀通过额定流量时，进口处的压力称为调定压力；调定压力与开启压力之差称为调压偏差。

9. 电液比例方向阀既可以用来改变液流方向，又可起到控制流量大小作用。

10. 流量控制阀主要包括节流阀和调速阀。

11.换向阀的驱动方式主要有_手动、机动、电磁动、液动、电液动。

12.溢流阀安装在液压系统的泵出口处，其主要作用是溢流稳压、限压保护。
