不锈钢容器酸洗钝化作业指导书

合同附件5316L奥氏体不锈钢酸洗钝化工艺指导书1、概述奥氏体不锈钢具有良好的耐腐蚀性能，而且还有良好的冷热加工性能，因此被广泛地用于制造各类具有防腐蚀要求的压力容器。

奥氏体不锈钢表面的钝化膜，对其耐腐蚀有很大影响，奥氏体不锈钢的钝化膜主要是通过对其表面进行酸洗钝化处理得来的。

2、酸洗钝化的原理金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。

其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能中固地附在金属表面上的钝化膜。

这层膜成独立相存在，通常是氧和金属的化合物。

它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解。

奥氏体不锈钢经氧化性介质处理后其表面能形成满足上述要求的钝化膜，但该钝化膜在起活化作用的Cl-、Br-、F-等卤素离子作用下，极易受到破坏。

这也就是虽经酸洗钝化处理的奥氏体不锈钢压力容器在进行水压试验后若不能将水渍除干净，但应控制水的Cl-含量不超过25ppm的原因之一。

另外并非任何金属的氧化膜都可视作钝化膜，如碳钢在高温氧化后形成的氧化膜由于不能满足牢固地附在金属表面的要求而不能充作钝化膜。

对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。

整个处理过程就称为酸洗钝化处理，筒称酸洗钝化。

3、酸洗液、钝化液及酸洗膏配方酸洗液：20%硝酸+5%氢氟酸+75%水钝化液：5%硝酸+2%重铬酸钾十93%水酸洗钝化液(二合一)：20%硝酸+10%氢氟酸+70%水酸洗钝化膏(二合一)配方：盐酸20毫升，水100毫升，硝酸30毫升，膨润土150克搅拌成糊状。

4、酸洗钝化处理的常规工艺过程为确保酸洗钝化质量，酸洗钝化首先需考虑采用酸洗钝化液浸泡的方式，在不便于采用液体浸泡的情况下，才考虑用涂刷酸洗钝化膏的方式，但不宜使用涂刷酸洗钝化液的方式。

不锈钢压力容器的酸洗钝化酸洗与钝化处理酸洗与钝化处理程序: 除油污→酸洗→钝化→水洗→干燥等。

a) 工件在酸洗、钝化前须进行工艺试验，制定出适宜的配方和操作工艺(含安全操作规程)。

酸洗、钝化液应定期取样化验，及时校正浓度；b) 凡不锈钢压力容器上有碳钢零部件的，在酸洗过程中应采取有效措施，不能使碳钢件遭到腐蚀；c) 酸洗、钝化应以浸蚀为主，亦可采用湿拖法或酸洗钝化膏剂涂抹法。

(1)除油污不锈钢零件在酸洗或钝化之前应彻底除去油污及其他外来物。

检查方法与要求：将水洒在基体表面上，表面会呈现均匀而连续的水膜，水膜至少保持30s不破裂，且表面无任何其他对零件质量有损害的异物或残留物。

清洗方法可采用汽油、碱液或净洗剂除去油污，并用水冲洗干净，不允许用碳钢丝刷洗刷工件表面。

(2)酸洗通常处理时要经过松动氧化皮→浸蚀→去除浸蚀残渣等几个步骤，操作人员在操作时，必须穿好耐酸服，带好手套，口罩与防护眼罩。

在容器内酸洗时必须带上检查合格的防毒面具，并在专人监护下进行。

酸洗工艺要求如下：a) 松动氧化皮：溶液中含浓度为66%的硝酸80g/L～120g/L，溶液温度为室温，处理时间小于60min；b) 浸蚀：溶液中含浓度为98%的硫酸200g/L～250g/L，浓度为36%的盐酸80g/L～120g/L，溶液温度为40℃～60℃，时间至氧化皮除尽为止；c) 除去浸蚀残渣：溶液中含浓度为66%的硝酸30g/L～50g/L，浓度为30%的双氧水5g/L～15g/L，溶液温度为室温，处理时间为10s～60s。

酸洗也可采用酸洗膏，酸洗膏配方（供参考）：盐酸（比重1.19）20 mL，水100 mL，硝酸（比重1.42）30mL，膨润土150g。

酸洗膏酸洗主要适用于大型容器或局部处理。

在室温下将酸洗膏均匀涂在干净设备上（约2 mm～3 mm厚），停留一小时后用洁净水或不锈钢丝刷轻轻刷，直至呈现出均匀的白色酸蚀的光洁度为止。

酸洗后的不锈钢表面不得有明显的腐蚀液迹，不得有颜色不均匀的斑纹，焊缝及热加工表面不得有氧化色，且酸洗后须用洁净的水冲洗干净，不得有残留酸洗液。

不锈钢酸洗钝化操作规程
一、酸洗钝化操作步骤
1、选用溶剂：
2、工具：抹布、拉丝布、毛刷、无水乙醇或丙酮（分析纯）、水管.
3、劳保用品：防护眼镜、橡胶手套、口罩。

4、操作步骤：
①用干净抹布蘸取无水乙醇或丙酮，将不锈钢工件表面油垢擦除干净；
②将不锈钢酸洗钝化膏摇匀或搅拌均匀，涂抹于所需处理表面，涂膜厚度为0.5~2mm；
③常温静置反应10分钟（若室温低于0℃或氧化皮较厚时，需适当延长至30～60分钟）;
④待反应完全后，根据实际情况选用抹布、拉丝布、毛刷擦拭，除去脱落氧化层;
⑤清水冲洗，直至洗净。

备注：a。

不锈钢工件拐角、死角处需特别注意，擦除干净.
b。

若一次反应氧化皮未除净,可再涂一次。

二、酸洗钝化注意事项
1、酸洗钝化需在通风良好的室内进行操作;
2、酸洗钝化液:
（1）盛装容器应为不锈钢或塑料制品；
（2）如有少量沉淀,摇动使其回复凝胶状态，可继续使用；若有大量沉淀，则不予使用。

3、操作时需佩戴劳保用品：防护眼镜、橡胶手套、口罩.
4、不得穿凉鞋、拖鞋、薄布鞋，防止烧伤。

5、酸洗钝化膏不得与皮肤直接接触.如若滴溅到皮肤上，少量则立刻用大量清水冲洗，大量
则立刻用干净抹布擦除，并用大量清水冲洗；。

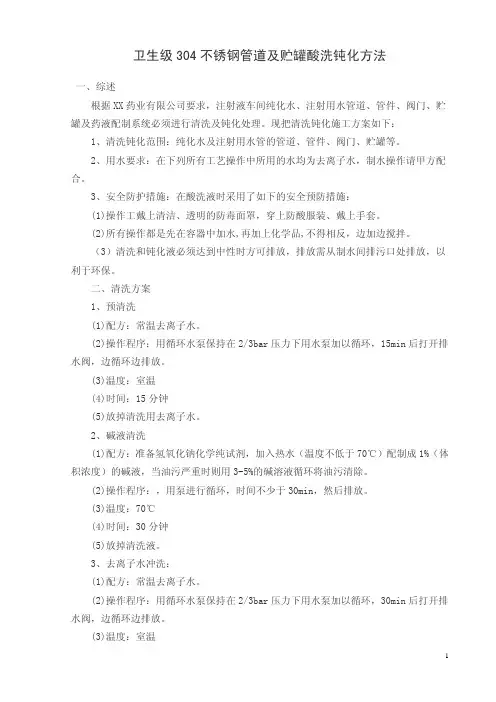

卫生级304不锈钢管道及贮罐酸洗钝化方法一、综述根据XX药业有限公司要求，注射液车间纯化水、注射用水管道、管件、阀门、贮罐及药液配制系统必须进行清洗及钝化处理。

现把清洗钝化施工方案如下：1、清洗钝化范围：纯化水及注射用水管的管道、管件、阀门、贮罐等。

2、用水要求：在下列所有工艺操作中所用的水均为去离子水，制水操作请甲方配合。

3、安全防护措施：在酸洗液时采用了如下的安全预防措施：(1)操作工戴上清洁、透明的防毒面罩，穿上防酸服装、戴上手套。

(2)所有操作都是先在容器中加水,再加上化学品,不得相反，边加边搅拌。

（3）清洗和钝化液必须达到中性时方可排放，排放需从制水间排污口处排放，以利于环保。

二、清洗方案1、预清洗(1)配方：常温去离子水。

(2)操作程序：用循环水泵保持在2/3bar压力下用水泵加以循环，15min后打开排水阀，边循环边排放。

(3)温度：室温(4)时间：15分钟(5)放掉清洗用去离子水。

2、碱液清洗(1)配方：准备氢氧化钠化学纯试剂，加入热水（温度不低于70℃）配制成1%（体积浓度）的碱液，当油污严重时则用3-5%的碱溶液循环将油污清除。

(2)操作程序：，用泵进行循环，时间不少于30min，然后排放。

(3)温度：70℃(4)时间：30分钟(5)放掉清洗液。

3、去离子水冲洗：(1)配方：常温去离子水。

(2)操作程序：用循环水泵保持在2/3bar压力下用水泵加以循环，30min后打开排水阀，边循环边排放。

(3)温度：室温(4)时间：15分钟(5)放掉清洗用去离子水。

三、钝化方案1、酸液钝化(1)配方：用去离子水及化学纯的硝酸配制8%的酸液。

(2)操作程序：用循环水泵保持在2/3bar压力下加以循环60min。

60min后加入适当氢氧化钠，直至PH值等于7时，打开排水阀，边循环边排放。

(3)温度：49℃-52℃(4)时间：60分钟(5)放掉钝化液。

2、纯化水冲洗(1)配方：常温去离子水。

(2)操作程序：用循环水泵保持在2/3bar压力下用水泵加以循环，5min后打开排水阀，边循环边排放。

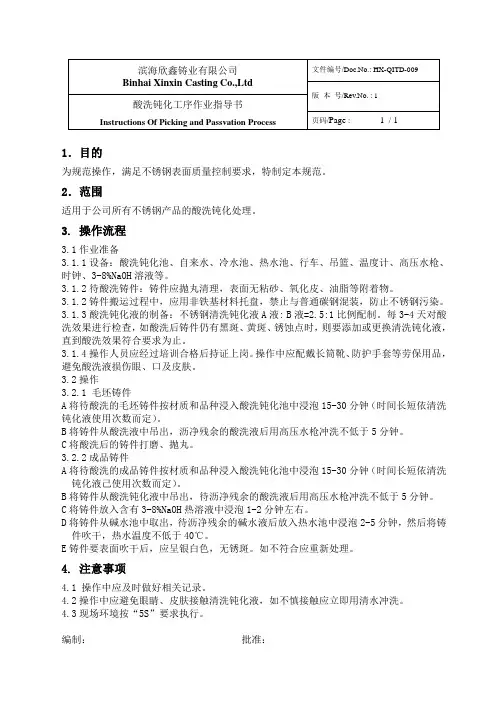

1．目的为规范操作，满足不锈钢表面质量控制要求，特制定本规范。

2．范围适用于公司所有不锈钢产品的酸洗钝化处理。

3. 操作流程3.1作业准备3.1.1设备：酸洗钝化池、自来水、冷水池、热水池、行车、吊篮、温度计、高压水枪、时钟、3-8%NaOH溶液等。

3.1.2待酸洗铸件：铸件应抛丸清理，表面无粘砂、氧化皮、油脂等附着物。

3.1.2铸件搬运过程中，应用非铁基材料托盘，禁止与普通碳钢混装，防止不锈钢污染。

3.1.3酸洗钝化液的制备：不锈钢清洗钝化液A液: B液=2.5:1比例配制。

每3-4天对酸洗效果进行检查，如酸洗后铸件仍有黑斑、黄斑、锈蚀点时，则要添加或更换清洗钝化液，直到酸洗效果符合要求为止。

3.1.4操作人员应经过培训合格后持证上岗。

操作中应配戴长筒靴、防护手套等劳保用品，避免酸洗液损伤眼、口及皮肤。

3.2操作3.2.1 毛坯铸件A将待酸洗的毛坯铸件按材质和品种浸入酸洗钝化池中浸泡15-30分钟（时间长短依清洗钝化液使用次数而定）。

B将铸件从酸洗液中吊出，沥净残余的酸洗液后用高压水枪冲洗不低于5分钟。

C将酸洗后的铸件打磨、抛丸。

3.2.2成品铸件A将待酸洗的成品铸件按材质和品种浸入酸洗钝化池中浸泡15-30分钟（时间长短依清洗钝化液己使用次数而定）。

B将铸件从酸洗钝化液中吊出，待沥净残余的酸洗液后用高压水枪冲洗不低于5分钟。

C将铸件放入含有3-8%NaOH热溶液中浸泡1-2分钟左右。

D将铸件从碱水池中取出，待沥净残余的碱水液后放入热水池中浸泡2-5分钟，然后将铸件吹干，热水温度不低于40℃。

E铸件要表面吹干后，应呈银白色，无锈斑。

如不符合应重新处理。

4. 注意事项4.1 操作中应及时做好相关记录。

4.2操作中应避免眼睛、皮肤接触清洗钝化液，如不慎接触应立即用清水冲洗。

4.3现场环境按“5S”要求执行。

编制：批准：。

不锈钢压力容器酸洗钝化处理规范本规范旨在确保不锈钢压力酸洗钝化处理的安全和质量，以延长的使用寿命和维护其性能。

1. 背景概述不锈钢压力在使用过程中会受到环境和介质的侵蚀，为了保证的耐腐蚀性能，需要进行酸洗钝化处理。

酸洗钝化可以去除表面的氧化物和污染物，形成致密、均匀的钝化膜，提高不锈钢的耐蚀性。

2. 酸洗钝化处理步骤2.1 准备工作在开始酸洗钝化处理之前，确保如下准备工作已完成：- 确定酸洗钝化处理的不锈钢压力。

- 准备足够的酸洗剂和水。

- 准备好酸洗设备和安全器材。

- 确定处理的温度和时间。

- 清洁处理区域，确保无杂质。

2.2 酸洗处理步骤按照以下步骤进行酸洗处理：1. 将不锈钢压力放置在酸洗槽中，确保完全浸泡。

2. 向酸洗槽中加入酸洗剂，确保液位覆盖表面。

3. 根据规定的温度和时间，进行酸洗处理。

4. 酸洗结束后，将移至清洗区域，用清水彻底冲洗，以去除酸洗剂残留。

5. 钝化处理可根据需要进行。

3. 质量控制为确保酸洗钝化处理的质量，需进行以下控制措施：- 控制酸洗剂的质量，确保其纯度和浓度符合要求。

- 控制处理温度和时间，确保在规定范围内进行。

- 检查钝化膜的形成情况，确保其致密、均匀。

4. 安全注意事项在进行不锈钢压力酸洗钝化处理时，需注意以下安全事项：- 佩戴合适的个人防护装备，包括防护眼镜、手套和防护服。

- 酸洗操作需在通风良好的区域进行，以避免酸雾的吸入。

- 注意酸洗剂的浓度和温度，避免溅溢和烫伤。

- 处理过程中注意防止的损坏或变形。

5. 维护与保养完成酸洗钝化处理后，需进行相应的维护与保养工作，以确保的性能和寿命：- 定期检查钝化膜的情况，如有损坏或脆化，要及时进行修复。

- 定期清洁表面，避免污垢和杂质的积聚。

- 避免长时间处于潮湿环境，以防止钝化膜的腐蚀破坏。

6. 总结本规范规定了不锈钢压力容器酸洗钝化处理的步骤、质量控制和安全注意事项，通过遵循本规范，可以确保酸洗钝化处理的安全、质量和效果。

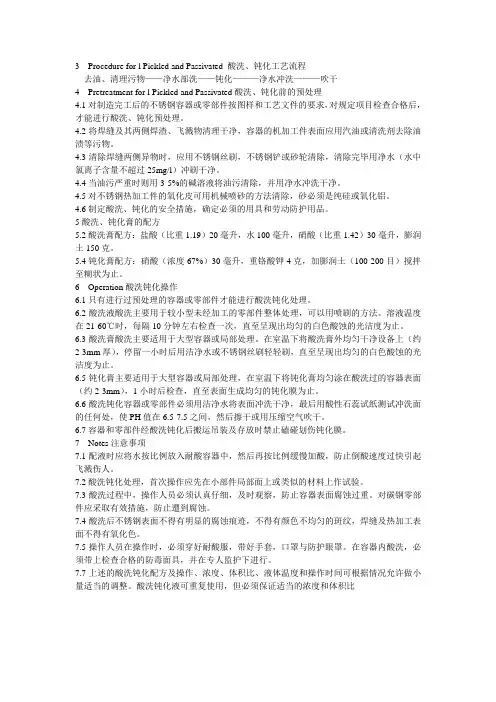

3 Procedure for l Pickled and Passivated 酸洗、钝化工艺流程去油、清理污物——净水部洗——钝化———净水冲洗———吹干4 Pretreatment for l Pickled and Passivated酸洗、钝化前的预处理4.1对制造完工后的不锈钢容器或零部件按图样和工艺文件的要求，对规定项目检查合格后，才能进行酸洗、钝化预处理。

4.2将焊缝及其两侧焊渣、飞溅物清理干净，容器的机加工件表面应用汽油或清洗剂去除油渍等污物。

4.3清除焊缝两侧异物时，应用不锈钢丝刷，不锈钢铲或砂轮清除，清除完毕用净水（水中氯离子含量不超过25mg/l）冲刷干净。

4.4当油污严重时则用3-5%的碱溶液将油污清除，并用净水冲洗干净。

4.5对不锈钢热加工件的氧化皮可用机械喷砂的方法清除，砂必须是纯硅或氧化铝。

4.6制定酸洗、钝化的安全措施，确定必须的用具和劳动防护用品。

5酸洗、钝化膏的配方5.2酸洗膏配方：盐酸（比重1.19）20毫升，水100毫升，硝酸（比重1.42）30毫升，膨润土150克。

5.4钝化膏配方：硝酸（浓度67%）30毫升，重铬酸钾4克，加膨润土（100-200目）搅拌至糊状为止。

6 Operation酸洗钝化操作6.1只有进行过预处理的容器或零部件才能进行酸洗钝化处理。

6.2酸洗液酸洗主要用于较小型未经加工的零部件整体处理，可以用喷刷的方法。

溶液温度在21-60℃时，每隔10分钟左右检查一次，直至呈现出均匀的白色酸蚀的光洁度为止。

6.3酸洗膏酸洗主要适用于大型容器或局部处理。

在室温下将酸洗膏外均匀干净设备上（约2-3mm厚），停留一小时后用洁净水或不锈钢丝刷轻轻刷，直至呈现出均匀的白色酸蚀的光洁度为止。

6.5钝化膏主要适用于大型容器或局部处理，在室温下将钝化膏均匀涂在酸洗过的容器表面（约2-3mm），1小时后检查，直至表面生成均匀的钝化膜为止。

6.6酸洗钝化容器或零部件必须用洁净水将表面冲洗干净，最后用酸性石蕊试纸测试冲洗面的任何处，使PH值在6.5-7.5之间，然后擦干或用压缩空气吹干。

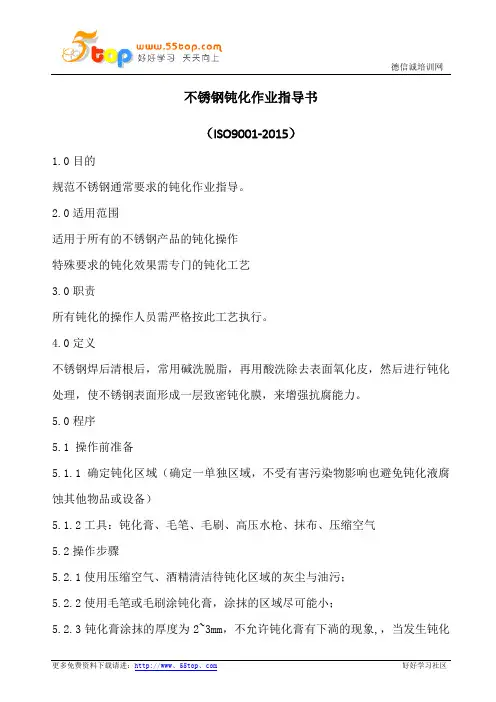

不锈钢钝化作业指导书（ISO9001-2015）1.0目的规范不锈钢通常要求的钝化作业指导。

2.0适用范围适用于所有的不锈钢产品的钝化操作特殊要求的钝化效果需专门的钝化工艺3.0职责所有钝化的操作人员需严格按此工艺执行。

4.0定义不锈钢焊后清根后，常用碱洗脱脂，再用酸洗除去表面氧化皮，然后进行钝化处理，使不锈钢表面形成一层致密钝化膜，来增强抗腐能力。

5.0程序5.1 操作前准备5.1.1确定钝化区域（确定一单独区域，不受有害污染物影响也避免钝化液腐蚀其他物品或设备）5.1.2工具：钝化膏、毛笔、毛刷、高压水枪、抹布、压缩空气5.2操作步骤5.2.1使用压缩空气、酒精清洁待钝化区域的灰尘与油污；5.2.2使用毛笔或毛刷涂钝化膏，涂抹的区域尽可能小；5.2.3钝化膏涂抹的厚度为2~3mm，不允许钝化膏有下淌的现象,，当发生钝化膏下淌现象立即使用抹布擦净；5.2.4必须保证每种零件涂抹钝化膏的持续性，不允许随意间断；5.2.5涂抹钝化膏后的零件不允许叠加摆放，以免钝化膏伤及未钝化材料表面区域；5.2.6至全部涂抹钝化膏结束夏季等待1~1.5h，冬季等待2~2.5h；5.2.7使用高压水枪冲洗钝化处，按顺序逐一清洗，涂钝化膏附近区域材料夹缝中也需清洗，勿遗漏；5.2.8操作者自检，有无漏钝化、漏清洗位置；5.2.9冲洗结束后立即使用压缩空气将产品表面及板材夹缝中的水吹干。

5.3操作注意事项5.3.1当板厚≥3mm，使用不锈钢钢丝抛盘打磨焊缝表面，去除表面的氧化膜后才能进行钝化；5.3.2非正常打磨区域，去飞溅部位务必使用美纹纸标识出，防止后道漏钝化（焊缝及焊缝附近30mm范围内的打磨、图纸要求的打磨、工艺要求的打磨为正常打磨区域，其余打磨区域均为非正常打磨区域）；5.3.3所有板厚≥3mm不锈钢板的折弯压痕部位都需涂上钝化膏，进行钝化；5.3.4所有需钝化的产品（包括钝化前、钝化中、及钝化后）不允许直接暴露在雨水中；5.3.5涂抹钝化膏及等待时间不允许钝化处受到太阳的直射；5.3.6所有返工后破坏不锈钢表面的都需要重新钝化清洗；5.3.7未钝化的区域不允许存在大面积的水斑；5.3.8钝化冲洗后应立即使用压缩空气吹干。

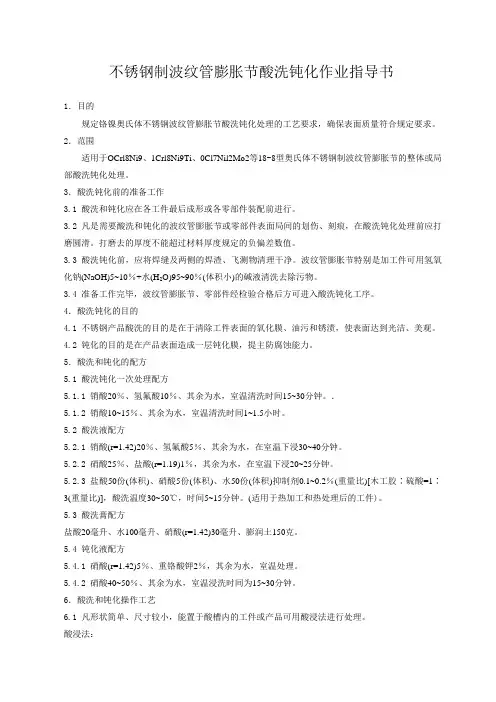

不锈钢制波纹管膨胀节酸洗钝化作业指导书1．目的规定铬镍奥氏体不锈钢波纹管膨胀节酸洗钝化处理的工艺要求，确保表面质量符合规定要求。

2．范围适用于OCrl8Ni9、1Crl8Ni9Ti、0Cl7Nil2Mo2等18-8型奥氏体不锈钢制波纹管膨胀节的整体或局部酸洗钝化处理。

3．酸洗钝化前的准备工作3.1 酸洗和钝化应在各工件最后成形或各零部件装配前进行。

3.2 凡是需要酸洗和钝化的波纹管膨胀节或零部件表面局间的划伤、刻痕，在酸洗钝化处理前应打磨圆滑。

打磨去的厚度不能超过材料厚度规定的负偏差数值。

3.3 酸洗钝化前，应将焊缝及两侧的焊渣、飞测物清理干净。

波纹管膨胀节特别是加工件可用氢氧化钠(NaOH)5~10％+水(H2O)95~90％(体积小)的碱液清洗去除污物。

3.4 准备工作完毕，波纹管膨胀节、零部件经检验合格后方可进入酸洗钝化工序。

4．酸洗钝化的目的4.1 不锈钢产品酸洗的目的是在于清除工件表面的氧化膜、油污和锈渍，使表面达到光洁、美观。

4.2 钝化的目的是在产品表面造成一层钝化膜，提主防腐蚀能力。

5．酸洗和钝化的配方5.1 酸洗钝化一次处理配方5.1.1 销酸20％、氢氟酸10％、其余为水，室温清洗时间15~30分钟。

．5.1.2 销酸10~15％、其余为水，室温清洗时间1~1.5小时。

5.2 酸洗液配方5.2.1 销酸(r=1.42)20％、氢氟酸5％、其余为水，在室温下浸30~40分钟。

5.2.2 硝酸25％、盐酸(r=1.19)1％，其余为水，在室温下浸20~25分钟。

5.2.3盐酸50份(体积)、硝酸5份(体积)、水50份(体积)抑制剂0.1~0.2％(重量比)[木工胶∶硫酸=1∶3(重量比)]，酸洗温度30~50℃，时间5~15分钟。

(适用于热加工和热处理后的工件)。

5.3 酸洗膏配方盐酸20毫升、水100毫升、硝酸(r=1.42)30毫升、膨润土150克。

5.4 钝化液配方5.4.1 硝酸(r=1.42)5％、重铬酸钾2％，其余为水，室温处理。

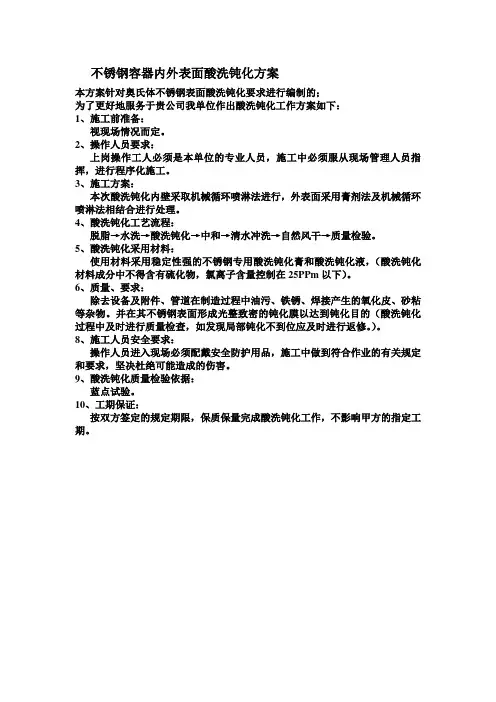

不锈钢容器内外表面酸洗钝化方案
本方案针对奥氏体不锈钢表面酸洗钝化要求进行编制的；
为了更好地服务于贵公司我单位作出酸洗钝化工作方案如下：
1、施工前准备：
视现场情况而定。

2、操作人员要求：
上岗操作工人必须是本单位的专业人员，施工中必须服从现场管理人员指挥，进行程序化施工。

3、施工方案：
本次酸洗钝化内壁采取机械循环喷淋法进行，外表面采用膏剂法及机械循环喷淋法相结合进行处理。

4、酸洗钝化工艺流程：
脱脂→水洗→酸洗钝化→中和→清水冲洗→自然风干→质量检验。

5、酸洗钝化采用材料：
使用材料采用稳定性强的不锈钢专用酸洗钝化膏和酸洗钝化液，（酸洗钝化材料成分中不得含有硫化物，氯离子含量控制在25PPm以下）。

6、质量、要求：
除去设备及附件、管道在制造过程中油污、铁锈、焊接产生的氧化皮、砂粘等杂物。

并在其不锈钢表面形成光整致密的钝化膜以达到钝化目的（酸洗钝化过程中及时进行质量检查，如发现局部钝化不到位应及时进行返修。

）。

8、施工人员安全要求：
操作人员进入现场必须配戴安全防护用品，施工中做到符合作业的有关规定和要求，坚决杜绝可能造成的伤害。

9、酸洗钝化质量检验依据：
蓝点试验。

10、工期保证：
按双方签定的规定期限，保质保量完成酸洗钝化工作，不影响甲方的指定工期。

上海誉高紧固系统有限公司制作部门抛光清洗钝化作业指导书编号： YG-C-0024 版次： C/1工程部生效日期：页次： 1 - 11、目的对清洗钝化工序进行作业标准化，使产品质量得到有效控制。

2、适用范围本指导书适用于不锈钢紧固件抛光、清洗、钝化工序。

3、操作方法3.1 抛光：20%抛光剂+80%水，15分钟；3.2 水洗：清水清洗2遍，每遍各2分钟；3.3 酸洗：8:1浓度硝酸浸泡30分钟，每隔5分钟摆动一次；3.4 水洗：清水清洗3-4遍，每遍2分钟；3.5 热水洗：清水加热至80℃浸泡10分钟，每隔2分钟摆动一次；3.6 水洗：清水清洗2遍，每遍2分钟；3.7 钝化液加热20分钟升温至60℃，每隔5分钟搅拌一次；3.8 60℃钝化液中浸泡25-30分钟(可根据产品形状调整时间)，每隔5分钟摆动一次；3.9配位剂：在配位剂中浸泡10-15分钟，每隔5分钟摆动一次3.10水洗：清水清洗3-4遍，每遍2分钟；3.11热水洗：清水加热至80℃浸泡15分钟，每隔2分钟摆动一次；3.12 甩干5分钟；3.13 烘干15分钟；3.14 装入胶框晾干24小时方可包装；4、注意事项：1.包装前确保胶框内干净无铁屑等异物或其他规格零件。

2.对于有盲孔的工件在清洗时确保药液清洗干净3.作业过程应注意轻拿轻放，防止碰伤。

4.操作人员作业过程中应佩戴相应劳保工具。

5.各工序药液配比参照《清洗各工序药水配比指导书》6.酸洗后热水洗工序与钝化后热水洗工序不能用同一缸热水，需进行标识区分。

5、外观检测：1.应对每框产品进行外观确认，要求产品表面光亮清洁无油污。

2.每批抽检数量10件以上，检验方法为目测。

制作审核批准。

不锈钢酸洗钝化操作规程一、操作前的准备工作1.1确认不锈钢酸洗钝化设备工作正常，清理污垢和杂物。

1.2确认酸液配制和储存设施符合安全要求，备齐所需酸洗剂和相应的中和剂。

1.3确认操作人员装备完善，佩戴好防护用品，包括耐酸手套、防护眼镜、防酸胶鞋等。

1.4确认操作区域通风良好，设备稳定可靠。

1.5准备好不锈钢工件，进行必要的检查和清理，确保表面无腐蚀、无油污和杂物。

二、操作步骤2.1将酸浴放入酸洗槽中，控制酸浴的浓度和温度，根据工件要求进行调整。

2.2将工件放入酸洗槽中，注意避免工件之间的接触，防止互相刮擦。

2.3使用机械设备或手动方式搅拌酸液，保证酸液均匀接触工件表面。

2.4控制不锈钢酸洗的时间，一般不超过15分钟。

根据工件的具体情况和酸液的浓度，可以适当调整时间。

2.5在酸洗过程中，定期检查酸洗槽内酸液的温度和浓度，及时补充和调整。

2.6当酸洗时间到达后，将工件从酸洗槽中取出，放入中和槽中进行中和处理。

2.7在中和过程中，使用中和剂均匀覆盖工件表面，使酸洗残留物得到有效中和。

2.8将中和后的工件取出，进行冲洗和干燥处理。

三、注意事项3.1操作人员要严格遵守安全操作规程，佩戴好防护用品，确保自身安全。

3.2在酸洗过程中，严禁使用高浓度的酸液，以免对操作人员和设备造成伤害。

若酸液浓度过高，应及时稀释。

3.3酸洗槽和中和槽要定期清理和检查，保持设备的良好状态。

3.4酸液使用后，应及时处理，不能直接排放到环境中，应按照相关要求进行废液的处理。

3.5在操作过程中，要保持沟通畅通，及时沟通和协调，确保工件的处理质量和进度。

四、操作后的处理4.1清洗工件后，应进行目测检查，确保工件表面无水迹、无污垢等。

4.2检查工件表面有无异常，如腐蚀、划痕等，对异常情况及时处理。

4.3对使用的设备、工具和防护用品进行清洁和检查，保养好设备，维护好设备的正常运行。

以上是不锈钢酸洗钝化操作规程，着重强调了准备工作的重要性、操作步骤的具体细节和注意事项的重点。

QG 上海美上电气设备有限公司企业管理标准
SHMS-SCW-05
不锈钢酸洗钝化
作业指导书
编制：日期：
审核：日期：
批准：日期：
版本号：A
2010-09-01发布2010-09-07 实施
上海美上电气设备有限公司发布
1.目的：
1.1. 规范不锈钢酸洗钝化操作程序及方法,确保人身安全，设备安全和产品质量稳定。

2.适用范围:
2.1.适用于不锈钢酸洗钝化操作作业和新员工培训之用。

3.操作步骤及安全注意事项：
3.1．操作员在操作过程中必须戴耐酸橡胶手套，及防护眼镜。

3.2. 每批产品加工前必须先做首样确认，确定浸渍时间和效果。

3.3. 不锈钢工件酸洗钝化前如有表面污物，应高频清洗15分钟确保工件表面清洁无异物，然后除油脱脂。

3.4. 使用时将不锈钢产品浸入酸洗钝化液中，也可以刷洗或擦洗。

3.5. 常温至50度根据氧化皮的厚度可浸渍3-60分钟，再用尼龙刷刷去锈蚀，用自来
水冲洗即可。

3.6. 产品洗后表面银白光亮，均匀美观，无斑点；清洗后对工件进行烘干处理（180度保温10分钟）确保工件干燥清洁。

3.7. 钝化膜击破电位比未处理时约可提高几百毫伏，提高了耐蚀性。

3.8. 操作者在操作过程中应做好通风，若不慎溅到眼睛皮肤上，应立即用水冲洗。

不锈钢工件的清理和酸洗工艺作业指导书1目的通过将工件浸入到相应的溶液溶剂中来去除不锈钢工件表面上的油污和氧化皮。

2适用范围本工艺适用于有油污不锈钢工件的清理和氧化皮的酸洗。

3工作方式采用将工件浸入到相应的溶液溶剂中来去除不锈钢工件上的油污和氧化皮。

4工具及设备材料4.1清理用材及设备：抹布、支架、气枪、空压机、水管、高压喷水枪、高压水泵或清水清洗池、碱水池（槽）、8%的氢氧化钠溶液、行车、耐腐蚀起吊绳。

4.2酸洗用材及设备：抹布、支架、气枪、空压机、水管、高压喷水枪、高压水泵或清水清洗池、酸水池（槽）、20%的盐酸溶液或4%的氢氟酸和20%的硝酸混合溶液、行车、耐腐蚀起吊绳。

5工件油污的清理5.1清理准备5.1.1检查工件表面，若工件表面有泥沙粉尘等污物，则须先对工件进行用抹布擦拭或高压水流冲洗等方式清理干净。

5.1.2若工件表面还有铁屑、飞边、毛刺、焊渣等，则须先用气枪清理铁屑，用锉刀、铲子等工具清理工件上的飞边、毛刺、焊渣等。

确保工件表面只剩油迹和氧化皮。

5.1.3碱洗前，操作者须穿戴好劳保用品（橡胶手套、橡胶外套、套鞋、口罩、眼睛、防毒面具等）。

5.2碱洗：若工件上只有少量油迹，则可用浸染有双氧水或汽油或碱水的抹布进行擦拭除油，后用清水冲洗干净即可。

5.2.1将8%的氢氧化钠溶液倒入碱水池（槽）中，倒入量以工件放入碱水池（槽）中后，碱水池（槽）中的溶液不溢出来为宜。

5.2.2将工件用耐腐蚀起吊绳绑好，用行车吊起，缓慢、安全的放入碱水池（槽）中。

注意，工件的放入一定要缓慢，以防损坏碱水池（槽）或溅飞碱水池（槽）中的溶液。

做到工件进出池中时慢进慢出。

5.2.3清洗油迹，工件须在碱水池（槽）中浸泡15~20分钟，以溶液将油迹浸洗干净为宜。

5.2.4小工件可全部浸入溶液中，大的、长的工件可分步，一部分一部分的浸入溶液中。

甚至可以用局部涂抹碱洗溶液的方式来洗。

5.2.5待工件上的油迹清洗干净后，用行车将工件从碱水池（槽）中缓慢的吊起，移至支架上或清水清洗池中准备进行冲洗。
