采用电阻率法研究水泥水化过程

混凝土中使用电阻率检测质量的方法

混凝土中使用电阻率检测质量的方法混凝土是一种常见的建筑材料，广泛应用于建筑、道路、桥梁等工程中。

因此，混凝土的质量非常重要。

通常，为了确保混凝土的质量，需要进行一系列的检测。

其中一个重要的检测方法是使用电阻率检测。

本文将介绍混凝土中使用电阻率检测质量的方法。

一、电阻率检测的原理电阻率是介质中电阻和导电性的量度。

在混凝土中，电阻率与混凝土中的水分含量和离子浓度有关。

水分含量和离子浓度越高，电阻率就越低。

因此，通过测量混凝土的电阻率可以评估混凝土的含水量和离子浓度，进而判断混凝土的质量。

二、电阻率检测的步骤1.准备工作在进行电阻率检测之前，需要进行一些准备工作。

首先，需要准备好测试仪器。

测试仪器通常由电极和电阻计组成。

其次，需要准备好混凝土样本。

样本的大小可以根据需要进行调整。

最后，需要将混凝土样本放置在恒温恒湿的条件下，以确保样本的温度和湿度稳定。

2.测量电阻率将电极插入混凝土样本中，然后将电阻计连接到电极上。

打开电阻计，开始测量电阻率。

在测量过程中，需要注意保持样本的温度和湿度稳定。

通常，需要进行多次测量，以获得准确的结果。

3.分析数据将测量到的数据进行分析，以评估混凝土的质量。

通常，可以将测量到的电阻率与标准值进行比较。

如果测量到的电阻率低于标准值，则说明混凝土的含水量和离子浓度较高，质量较差。

相反，如果测量到的电阻率高于标准值，则说明混凝土的含水量和离子浓度较低，质量较好。

三、电阻率检测的注意事项1.保持样本的温度和湿度稳定混凝土的电阻率与温度和湿度有关。

因此，在进行电阻率检测时，需要保持样本的温度和湿度稳定。

如果样本的温度和湿度发生变化，将会影响测量结果的准确性。

2.选择适当的电极电极的大小和形状会影响测量结果的准确性。

因此，在进行电阻率检测时，需要选择适当的电极。

通常，电极的大小应该与样本的大小相匹配，以确保测量结果的准确性。

3.进行多次测量在进行电阻率检测时，需要进行多次测量，以获得准确的结果。

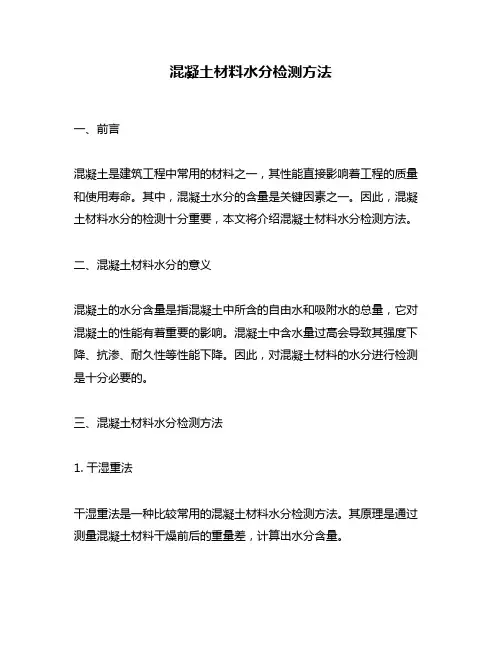

混凝土材料水分检测方法

混凝土材料水分检测方法一、前言混凝土是建筑工程中常用的材料之一，其性能直接影响着工程的质量和使用寿命。

其中，混凝土水分的含量是关键因素之一。

因此，混凝土材料水分的检测十分重要，本文将介绍混凝土材料水分检测方法。

二、混凝土材料水分的意义混凝土的水分含量是指混凝土中所含的自由水和吸附水的总量，它对混凝土的性能有着重要的影响。

混凝土中含水量过高会导致其强度下降、抗渗、耐久性等性能下降。

因此，对混凝土材料的水分进行检测是十分必要的。

三、混凝土材料水分检测方法1. 干湿重法干湿重法是一种比较常用的混凝土材料水分检测方法。

其原理是通过测量混凝土材料干燥前后的重量差，计算出水分含量。

具体操作步骤如下：（1）取混凝土材料样品，并记录样品编号和重量；（2）将样品放入110℃的烘箱中，烘干至质量不再变化；（3）取出样品，放置于室温下，使其冷却至室温；（4）记录样品的重量；（5）根据公式计算水分含量。

干湿重法的优点是操作简单，精度较高，适用于各种混凝土材料的水分检测。

2. 电阻率法电阻率法是一种基于混凝土材料中水分含量会影响材料电阻率的检测方法。

其原理是通过测量混凝土材料的电阻率，计算出水分含量。

具体操作步骤如下：（1）将电极插入混凝土材料中，使电极长度为样品长度的1/3左右；（2）通过万用表等仪器测量电阻率；（3）通过标准曲线计算出水分含量。

电阻率法的优点是无需对混凝土材料进行破坏性检测，但其精度受混凝土材料中气孔、颗粒等因素影响较大，需要根据实际情况进行调整。

3. 微波法微波法是一种基于混凝土材料中水分含量会影响材料对微波的反射和吸收的检测方法。

其原理是通过测量混凝土材料中微波的反射和吸收情况，计算出水分含量。

具体操作步骤如下：（1）将混凝土材料样品放入微波检测仪器中；（2）开启微波检测，等待一定时间；（3）根据仪器显示结果计算出水分含量。

微波法的优点是速度快，精度高，但需要专业的仪器进行检测，成本较高。

四、混凝土材料水分检测的注意事项1. 混凝土材料样品应当充分代表整个工程中的混凝土材料；2. 检测时应当注意保持混凝土材料样品的干燥状态，以免影响检测结果；3. 不同的检测方法有不同的精度和适用范围，应当选择合适的方法进行检测；4. 在检测过程中应当注意安全，避免对人身和设备造成损害。

检测新技术之五水泥及其水化过程的测试方法

缺点： ➢两种方法都存在一定的缺陷 ➢能够反映硅酸盐水泥的水化程度和进度，但不能以水化热反映掺有混合材或掺合料水泥的水化程度和进度 ➢不能测试长龄期水泥水化程度
测试电阻率
测试电阻率可以描述水泥水化历程中电化学性能的变化规律，反映水泥初始结构的形成历程，并建立水泥水化初始结构形成模型。电阻率间接描述了水泥早期水化和微结构的形成和发展过程。影响电阻率的因素有： ➢液体的体积分数(水固比) ➢孔溶液中离子组成(电解质的浓度及类型)与活性 ➢孔隙尺寸 ➢孔隙分布和连通性 ➢毛细孔的弯曲性 ➢化学外加剂的性质及其对水、离子和胶体粒子扩散的影响
水化产物原位X射线衍射定量分析
X射线粉末多晶衍射时材料物相分析的主要手段之一，但是存在问题： ➢样品制备问题常规的做法：采用无水乙醇或丙酮终止水化，之后是粉磨和干燥处理，不仅会造成水化产物碳化，晶体结构和晶粒大小发生变化，使结果发生误差。从水泥水化定量分析测试精度出发，测试过程中认为干预越少就越有利于提高检测精度 ➢水泥水化的主要产物是CSH凝胶，是一种非晶态物质，这种物质的存在将严重影响Rietveld方法的可靠性
➢衰减最初的衰减使粉末的低角度谱线强度下降，它是完整晶体中多重反射引起的一种干涉效应尺寸在1μm以下，这类效应很小，5-10μm使谱线强度减少50%
➢择优取向粉末法假定磨细的晶体是随机取向的，而当晶体是片状或针状时，会产生择优取向，必须进行取向修正，否则Rietveld方程无效。
R或S R S
R或S S
修正时的浓度极限值/% 0.3 2 15 25 2 20 5 15
修正策略
步骤
参数(运作或不运作)
循环次数衰减因子
1
运作：ZERO,SCALEi

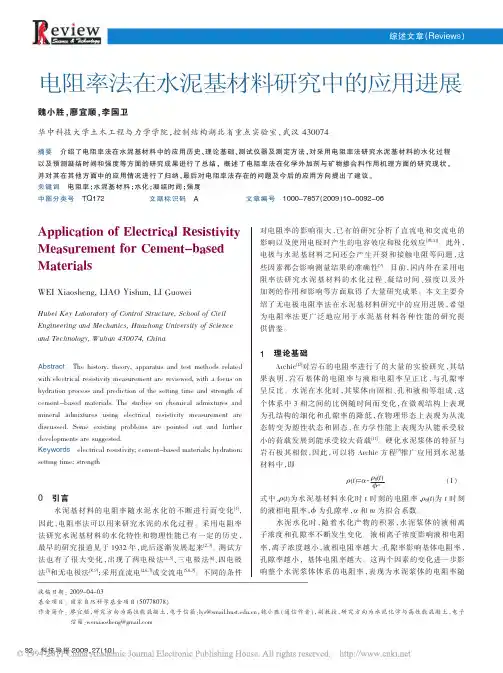

电阻率法在水泥基材料研究中的应用进展

AbstractThe history,theory,apparatus and test methods relatedwith electrical resistivity measurement are reviewed,with a focus on hydration process and prediction of the setting time and strength of cement -based materials.The studies on chemical admixtures and mineral admixtures using electrical resistivity measurement are discussed.Some existing problems are pointed out and further developments are suggested.Keywords electrical resistivity;cement-based materials;hydration;setting time;strength0引言水泥基材料的电阻率随水泥水化的不断进行而变化[1]，因此，电阻率法可以用来研究水泥的水化过程。

采用电阻率法研究水泥基材料的水化特性和物理性能已有一定的历史，最早的研究报道见于1932年，此后逐渐发展起来[2-3]。

测试方法也有了很大变化，出现了两电极法[4-5]、三电极法[6]、四电极法[7]和无电极法[8-9]；采用直流电[4,6-7]或交流电[5,8-9]。

不同的条件对电阻率的影响很大，已有的研究分析了直流电和交流电的影响以及使用电极时产生的电容效应和极化效应[10-11]。

此外，电极与水泥基材料之间还会产生开裂和接触电阻等问题，这些因素都会影响测量结果的准确性[9]。

目前，国内外在采用电阻率法研究水泥基材料的水化过程、凝结时间、强度以及外加剂的作用和影响等方面取得了大量研究成果。

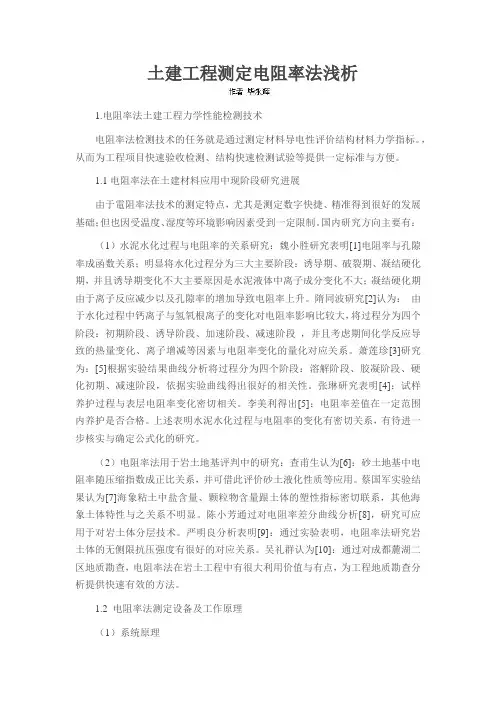

土建工程测定电阻率法浅析

土建工程测定电阻率法浅析1.电阻率法土建工程力学性能检测技术电阻率法检测技术的任务就是通过测定材料导电性评价结构材料力学指标。

，从而为工程项目快速验收检测、结构快速检测试验等提供一定标准与方便。

1.1电阻率法在土建材料应用中现阶段研究进展由于電阻率法技术的测定特点，尤其是测定数字快捷、精准得到很好的发展基础；但也因受温度、湿度等环境影响因素受到一定限制。

国内研究方向主要有：（1）水泥水化过程与电阻率的关系研究：魏小胜研究表明[1]电阻率与孔隙率成函数关系；明显将水化过程分为三大主要阶段：诱导期、破裂期、凝结硬化期，并且诱导期变化不大主要原因是水泥液体中离子成分变化不大；凝结硬化期由于离子反应减少以及孔隙率的增加导致电阻率上升。

隋同波研究[2]认为：由于水化过程中钙离子与氢氧根离子的变化对电阻率影响比较大，将过程分为四个阶段：初期阶段、诱导阶段、加速阶段、减速阶段，并且考虑期间化学反应导致的热量变化、离子增减等因素与电阻率变化的量化对应关系。

萧莲珍[3]研究为：[5]根据实验结果曲线分析将过程分为四个阶段：溶解阶段、胶凝阶段、硬化初期、减速阶段，依据实验曲线得出很好的相关性。

张琳研究表明[4]：试样养护过程与表层电阻率变化密切相关。

李美利得出[5]：电阻率差值在一定范围内养护是否合格。

上述表明水泥水化过程与电阻率的变化有密切关系，有待进一步核实与确定公式化的研究。

（2）电阻率法用于岩土地基评判中的研究：查甫生认为[6]：砂土地基中电阻率随压缩指数成正比关系，并可借此评价砂土液化性质等应用。

蔡国军实验结果认为[7]海象粘土中盐含量、颗粒物含量跟土体的塑性指标密切联系，其他海象土体特性与之关系不明显。

陈小芳通过对电阻率差分曲线分析[8]，研究可应用于对岩土体分层技术。

严明良分析表明[9]：通过实验表明，电阻率法研究岩土体的无侧限抗压强度有很好的对应关系。

吴礼群认为[10]：通过对成都麓湖二区地质勘查，电阻率法在岩土工程中有很大利用价值与有点，为工程地质勘查分析提供快速有效的方法。

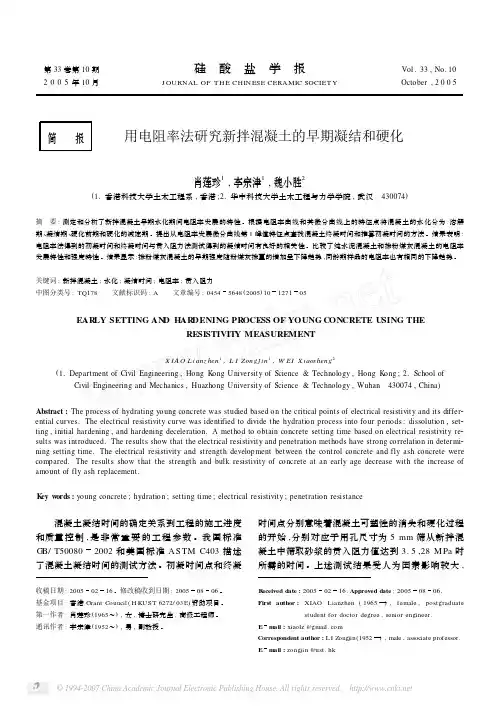

用电阻率法研究新拌混凝土的早期凝结和硬化

第33卷第10期硅酸盐学报Vol.33,No.10　2005年10月J OURNAL OF T H E CHIN ESE CERAMIC SOCIET Y October,2005简报用电阻率法研究新拌混凝土的早期凝结和硬化肖莲珍1,李宗津1,魏小胜2(1.香港科技大学土木工程系,香港;2.华中科技大学土木工程与力学学院,武汉　430074)摘　要:测定和分析了新拌混凝土早期水化期间电阻率发展的特性。

根据电阻率曲线和其微分曲线上的特征点将混凝土的水化分为:溶解期、凝结期、硬化前期和硬化的减速期。

提出从电阻率发展微分曲线第1峰值特征点查找混凝土终凝时间和推算初凝时间的方法。

结果表明:电阻率法得到的初凝时间和终凝时间与贯入阻力法测试得到的凝结时间有良好的相关性。

比较了纯水泥混凝土和掺粉煤灰混凝土的电阻率发展特性和强度特性。

结果显示:掺粉煤灰混凝土的早期强度随粉煤灰掺量的增加呈下降趋势,同龄期样品的电阻率也有相同的下降趋势。

关键词:新拌混凝土;水化;凝结时间;电阻率;贯入阻力中图分类号:TQ178 文献标识码:A 文章编号:04545648(2005)10127105EAR LY SETTING AN D HAR DENING PR OCESS OF YOUNG CONCRETE USING THERESISTIVIT Y MEASUREMENTX IA O L ianz hen1,L I Zong j in1,W EI X iaosheng2(1.Department of Civil Engineering,Hong K ong University of Science&Technology,Hong K ong;2.School of Civil Engineering and Mechanics,Huazhong University of Science&Technology,Wuhan　430074,China) Abstract:The process of hydrating young concrete was studied based on the critical points of electrical resistivity and its differ2 ential curves.The electrical resistivity curve was identified to divide the hydration process into four periods:dissolution,set2 ting,initial hardening,and hardening deceleration.A method to obtain concrete setting time based on electrical resistivity re2 sults was introduced.The results show that the electrical resistivity and penetration methods have strong correlation in determi2 ning setting time.The electrical resistivity and strength development between the control concrete and fly ash concrete were compared.The results show that the strength and bulk resistivity of concrete at an early age decrease with the increase of amount of fly ash replacement.K ey w ords:young concrete;hydration;setting time;electrical resistivity;penetration resistance 混凝土凝结时间的确定关系到工程的施工进度和质量控制,是非常重要的工程参数。

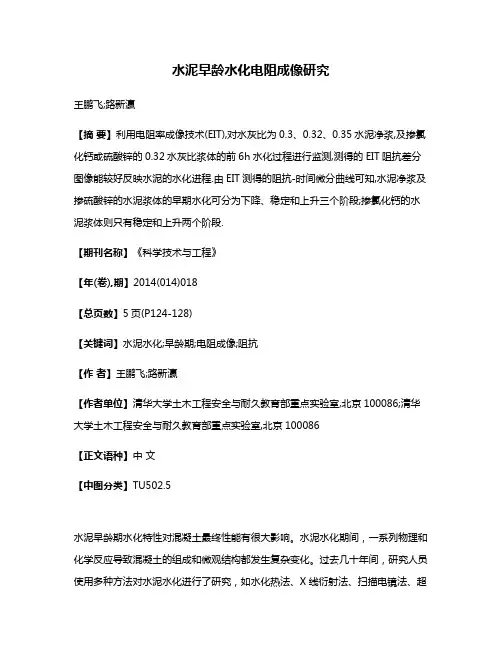

水泥早龄水化电阻成像研究

水泥早龄水化电阻成像研究王鹏飞;路新瀛【摘要】利用电阻率成像技术(EIT),对水灰比为0.3、0.32、0.35水泥净浆,及掺氯化钙或硫酸锌的0.32水灰比浆体的前6h水化过程进行监测,测得的EIT阻抗差分图像能较好反映水泥的水化进程.由EIT测得的阻抗-时间微分曲线可知,水泥净浆及掺硫酸锌的水泥浆体的早期水化可分为下降、稳定和上升三个阶段;掺氯化钙的水泥浆体则只有稳定和上升两个阶段.【期刊名称】《科学技术与工程》【年(卷),期】2014(014)018【总页数】5页(P124-128)【关键词】水泥水化;早龄期;电阻成像;阻抗【作者】王鹏飞;路新瀛【作者单位】清华大学土木工程安全与耐久教育部重点实验室,北京100086;清华大学土木工程安全与耐久教育部重点实验室,北京100086【正文语种】中文【中图分类】TU502.5水泥早龄期水化特性对混凝土最终性能有很大影响。

水泥水化期间，一系列物理和化学反应导致混凝土的组成和微观结构都发生复杂变化。

过去几十年间，研究人员使用多种方法对水泥水化进行了研究，如水化热法、X线衍射法、扫描电镜法、超声法、应变测量法与数值模拟等[1—4]。

但是早龄期水泥水化的化学物理变化仍存在争议，尤其是诱导期阶段。

较少有方法能获得水泥水化过程的截面图像变化数据，而电阻抗成像技术却有这方面的优势。

水泥浆体的电学特性受孔隙率与孔隙溶液离子溶度的影响。

电学监测技术应用于水泥基材料的研究可追溯到20世纪20年代[5]。

最初研究人员用直流电对水泥基材料进行监测，但是由于电极极化会给监测带来很大的误差。

史美伦[6, 7]等利用阻抗谱法对水泥基材料进行检测，得到水泥水化不同时期的水化机理，并认为早龄期(100 min以前)水泥净浆的阻抗谱与Ca(OH)2饱和溶液的阻抗谱类似[8]，但并没有对早龄期水泥的水化过程进行连续的监测。

李宗津和魏小胜[9]等使用无电极电阻率测定仪，测量水泥浆体的电阻率，根据水泥浆体电阻率曲线的变化可将水泥水化划分为溶解期、诱导形成期和诱导期、凝结硬化期三个阶段，但是关于三个阶段的划分尚存在争议。

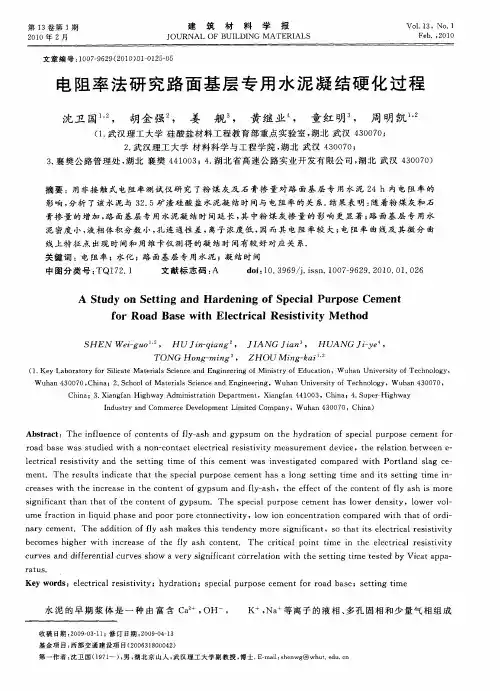

电阻率法研究路面基层专用水泥凝结硬化过程

ＳＨＥＮｅ— ｕＨ己Ｊｉ— ｉｎ，ＪＩＷｉｇｏ～，，ｎｑａｇ。ＡＮＧａ，ＨＵＮＧＪｉｅＪｉｎ。Ａ — ，ｙ
１．２ＴＯＮＧｏｇ— ｉｇ。ＺＨＯＵｉＨｎｍｎ，Ｍｎｇ— ｋａｉ
（．ｅｂｏａｏｙｆｒＳｉｉａｅＭａｅｉｌｉｎｃｎｄＥｎｇｎｅｒｎｇｏｆＭｉｓｒ１ＫｙＬａｒｔｒｏｌｃｔｔｒａｓＳｃｅｅａｉｅｉｎｉｔｙｏｆＥｄｕａｉｎ，ＷｕｎＵｎｉｒｉｙｏｆＴｅｈｎｏｃｔｏｈａｖｅｓｔｃｏｌｇｙ，Ｗｕｈｎ３００，ｉａ；２ｃｏａｅｉｌｉｎｃｎｄＥｎｇｎｅｒｎｇ，ＷｕｈａＵｎｉｅｓｔｆＴｅｈａ４０７Ｃｈｎ．ＳｈｏｌｏｆＭｔｒａｓＳｃｅｅａｉｅｉｎｖｒｉｙｏｃｎｏｌｇｙ，Ｗｕｎ４３７０，ｏｈａ００
ＡｔｄｉＳｔｉｎＳｕｙＯｌｅｔｎｇａｄＨａｄｎｎｇｏｐｅｉｌＰｕｐｏｅＣｅｅｒｅｉｆＳｃａｒｓｍｎｔｆｒＲｏｄＢａｅｗｉｈＥｌｃｒｃｌＲｅｉｔｖｔｅｈｏｏａｓｔｅｔｉａｓｓｉｉｙＭｔｄ
Ｃｈｎ；３ＸｉｎｆｎＨｉｈｙＡｄｎｓｒｔｏｐｒｍｅｔｉａ．ａｇａｇｗａｍｉｉｔａｉｎＤｅａｔｎ，Ｘｉｎｆｎ４１０，Ｃｈｎ；４ＳｐｒＨｉｈｙａｇａ４０３ｉａ．ｕｅｇｗａＩｄｓｒｎｍｍｅｃｖｌｐｅｔＬｉｔｄＣｏａｙ，Ｗｕａ３００，Ｃｈｎ）ｎｕｔｙａｄＣｏｒｅＤｅｅｏｍｎｍｉｍｐｎｅｈｎ４０７ｉａ

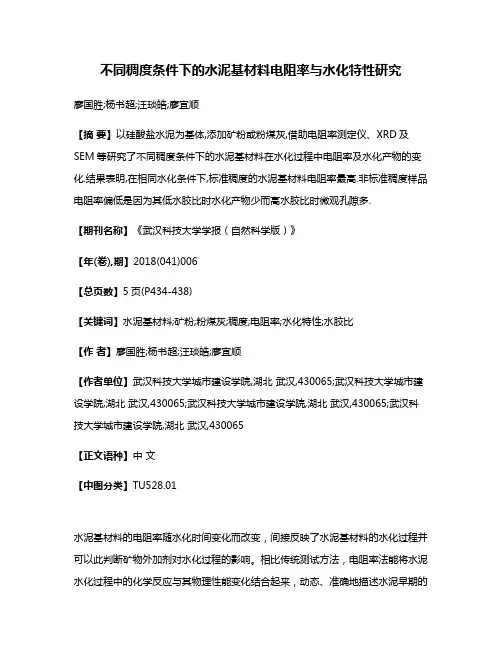

不同稠度条件下的水泥基材料电阻率与水化特性研究

不同稠度条件下的水泥基材料电阻率与水化特性研究廖国胜;杨书超;汪琰皓;廖宜顺【摘要】以硅酸盐水泥为基体,添加矿粉或粉煤灰,借助电阻率测定仪、XRD及SEM等研究了不同稠度条件下的水泥基材料在水化过程中电阻率及水化产物的变化.结果表明,在相同水化条件下,标准稠度的水泥基材料电阻率最高.非标准稠度样品电阻率偏低是因为其低水胶比时水化产物少而高水胶比时微观孔隙多.【期刊名称】《武汉科技大学学报（自然科学版）》【年(卷),期】2018(041)006【总页数】5页(P434-438)【关键词】水泥基材料;矿粉;粉煤灰;稠度;电阻率;水化特性;水胶比【作者】廖国胜;杨书超;汪琰皓;廖宜顺【作者单位】武汉科技大学城市建设学院,湖北武汉,430065;武汉科技大学城市建设学院,湖北武汉,430065;武汉科技大学城市建设学院,湖北武汉,430065;武汉科技大学城市建设学院,湖北武汉,430065【正文语种】中文【中图分类】TU528.01水泥基材料的电阻率随水化时间变化而改变，间接反映了水泥基材料的水化过程并可以此判断矿物外加剂对水化过程的影响。

相比传统测试方法，电阻率法能将水泥水化过程中的化学反应与其物理性能变化结合起来，动态、准确地描述水泥早期的水化特征。

近年来，众多学者针对水泥浆体电阻率开展了大量研究工作，曾晓辉[1]等研究发现水泥浆体电阻率和放热速率随水化时间的变化均能独立反映水泥水化进程；魏小胜等[2]采用电阻率法研究了普通硅酸盐水泥的水化过程，结果表明，水泥浆体电阻率随时间变化的特征曲线与水泥水化过程相对应；张丽君等[3]研究认为，电阻率变化规律反映了粉煤灰对水泥浆体水化过程的影响，而且通过电阻率能够判断粉煤灰活性大小；王贺等[4]发现水泥浆体的电阻率随着水灰比的增加而非线性减小。

相关研究涉及水泥浆体的水化过程、凝结时间及其力学性能，但矿物外加剂的掺入对不同稠度条件下水泥浆体水化特性的影响却鲜有报道。

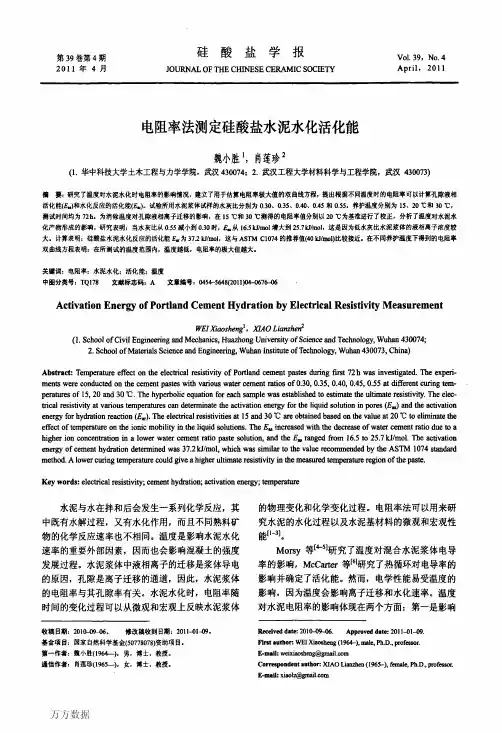

电阻率法测定硅酸盐水泥水化活化能

ａｕｔｈｏｒ：ＷＥＩ
Ｘｉａｏｓｈｅｎｇ（１９６４＿）．ｍａｌｅ，Ｐｈ，Ｄ
ｐｒｏｆｅｓｓｏｒ．
Ｅ－ｍｉｈｗｅｉｘｉａｏｓｈｅｎｇ＠ｇｍａｉｌ．ｃｏｒｎＣｏｒｒｅｓｐｏｎｄｅｎｔａｕｔｈｏｒ：ＸＩＡＯＬｉａｎｚｈｅｎ（１９６¨，ｆｅｍａｌｅ，Ｐｈ．Ｄ．，ｐｒｏｆｅｓｓｏｒ．
Ｅ－ｍｓｉｌ：ｘｉａｏｋ＠ｇＩｒｌａｉｌ．ｃｏｍ
式中：Ｅ。的单位为ｋＪ／ｍｏｌ。（２）
绊ｘｐ阿志一志肛㈣
式ｄＰ：ｐ是浆体电阻率（ｆ２・ｍ）；ｐＲＥＦ是参考温度下的
由式（２）可知，随着水灰比的增大，如逐渐降低。
对于低水灰比的水泥浆体，孔隙中液相的离子浓度
较高，因此，液相活化能（如）较大。
３．２养护温度对电阻率发展曲线的影响图４为水灰比为０．４的水泥浆体试样在１５、２０℃
ａｔ
ｄｉｆｆｅｒｅｎｔｔｅｍｐｅ－
图３电阻率对数和ｌｏｏｏ／温度的关系
Ｆｉｇ．３
ａｆｔｅｒｃｕｒｉｎｇ１．２ｄａｎｄ
，—．ｗａｌ盯ｃｏｍｅｎｔ
ｒａｔｉｏ；胂ｌｅｃｔｒｉｃａｌ
３ｄａｔ２０℃
ｒｅｓｉｓｔｉｖｉｔｙ．
ｌｎｐ坩．１０００／Ｔ
万方数据
第３９眷第４期
魏小胜等；电阻率法铡定硅酸盐水扼水化话化能
ｏｆＴｅｃｈｎｏｌｏｇｙ，Ｗｕｈａｎ４３００７３，Ｃｈｉｎａ）
ｏｎｔｈｅｅｌｅｃｌｒｉｃａｌｒｅｓｉｓｔｉｖｉｔｙｏｆＰｏｒｔｌａｎｄｃｅｍｅｎｔｐａｓｔｅｓｄｕｒｉｎｇｆｉｒｓｔ７２ｈＷａｓｉｎｖｅｓｔｉｇａｔｅｄ．Ｔｈｅｅｘｐｅｒｉ－ｔｈｅｃｅｍｅｎｔｐａｓｔｅｓｗｉｔｈｖａｒｉｏｕｓｗａｔｅｒｃｅｍｅｎｔｒａｔｉｏｓｏｆ０．３０，０．３５，０．４０，Ｏ．４５，０．５５ａｔｄｉｆｆｅｒｅｎｔｃｕｒｉｎｇｔｅ［ｎ－ｐｅｒａｍｒｃｓｏｆ１５．２０ａｎｄ３０℃．Ｔｈｅｈｙｐｅｒｂｏｌｉｃｅｑｕａｔｉｏｎｆｏｒｅａｃｈｓａｍｐｌｅｗａｓｅｓｔａｂｌｉｓｈｅｄｔｏｅｓｔｉｍａｔｅｔｈｅｕｌｔｉｍａｔｅｒｅｓｉｓｔｉｖｉｔｙ．Ｔｈｅｅｌｅｃ— ｔｈｅａｃｔｉｖａｔｉｏｎｔｒｉｃａｌｒｅｓｉｓｔｉｖｉｔｙａｔｖａｒｉｏｕｓｔｅｍｐｅｒａｔｕｒｅｓｃａｌｌｄｅｔｅｒｍｉｎａｔｅｔｈｅａｃｔｉｖａｔｉｏｎｅｎｅｒｇｙｆｏｒｔｈｅｌｉｑｕｉｄｓｏｌｕｔｉｏｎｉｎ

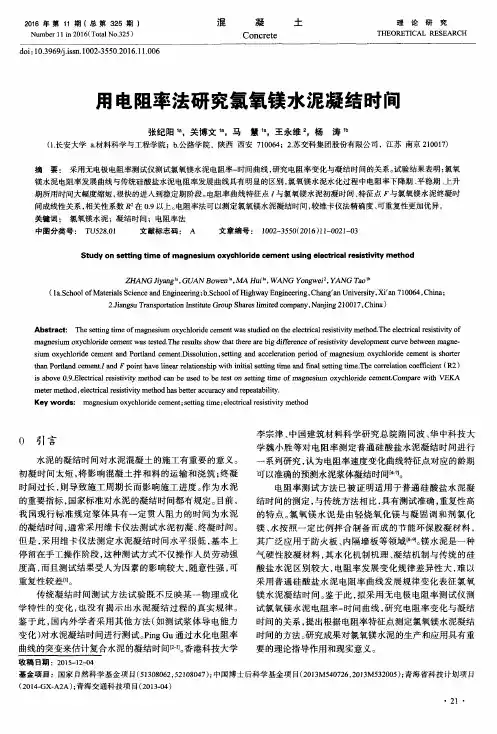

用电阻率法研究氯氧镁水泥凝结时间

文章编号：１００２ — ３５５０（２０１６）１１－００２１ — ０３
Ｓｔｕｄｙｏｎｓｅｔｔｉｎｇｔｉｍｅｏｆｍａｇｎｅｓｉｕｍｏｘｙｃｈｌｏｒｉｄｅｃｅｍｅｎｔｕｓｉｎｇｅｌｅｃｔｒｉｃａｌｒｅｓｉｓｔｉｖｉｔｙｍｅｔｈｏｄ
镁水泥电阻率发展曲线与传统硅酸盐水泥电阻率发展曲线具有明显的区别，氯氧镁水泥水化过程中电阻率下降期、平稳期、上升
期所用时间大幅度缩短，很快的进入到稳定期阶段。电阻率曲线特征点，与氯氧镁水泥初凝时间、特征点，与氯氧镁水泥终凝时
用电阻率法研究氯氧镁水泥凝结时间
张纪阳佰。关博文佰，马慧住，王永维，杨涛佃
（１．长安大学ａ．材料科学与工程学院；ｂ．公路学院，陕西西安７１００６４；２．苏交科集团股份有限公司，江苏南京２１００１７）
摘要：采用无电极电阻率测试仪测试氯氧镁水泥电阻率一时间曲线，研究电阻率变化与凝结时间的关系。试验结果表明：氯氧
ｔｈａｎＰｏｔｒｌａｎｄｃｅｍｅｎｔ．ｆｎｄＦｐａｏｉｎｔｈａｖｅｌｉｎｅａｒｒｅｌａｔｉｏｎｓｈｉｐｗｉｔｈｉｎｉｔｉａｌｓｅｔｔｉｎｇｔｉｍｅａｎｄｆｉｎａｌｓｅｔｉｎｇｔｉｍｅ．Ｔｈｅｃｏｒｒｅｌａｔｉｏｎｃｏｅｉｃｆｉｅｎｔ（Ｒ２）

电阻率法研究混凝土早期微观性能

２ｉｉｇｈｎＣｎｒｔＣ．Ｌｄ，ｈｊｎｉｏ３０，ｈｎ）．ＮｂＸａｓａｏｃｅｅｏ，ｔ．ｚｅａｇＮｂ７６Ｃｉｏｎｉ１５ａ
ＡｂｔａｔＩｈｓｐｐｒｅｄｖｃｓｄｖｓｄｔａｕｅｔｅｃｍｅｔｈｄａｉｎａｄｃｍｐｃ－ｓｒｃ：ｎｔｉａｅ，ａｎｗｅｉｅｗａｅｉｏｍｅｓｒｈｅｎｙｒｔｎｏａｔｅｏｎｓｆｃｎｒｔａｅｎｎｎｃｎａｔｇｅｅｔｃｌｒｓｓｖｔａｕｅｎｎｔｍｅｔＴｅｃｎｒｔｓｏｅｓｏｏｃｅｅｂｓｄｏｏ．ｏｔｃｉｌｃｒａｅｉｉｉｍｅｓｒｍｅｔｉｓｒｎｉｔｙｕｎ．ｈｏｃｅｅｆｗｃ０３０５ｗｈｓｕｎｉｅｐｃｉｅｙｗａ２／．５，．３，ｏｅｃｒｇｔｉｍｅｒｓｅｔｌｓ１ｈ，１ｈ，ｌ３７ｗｅｅｓｕｉｄｈｘｅ・ｖ８ｄ，ｄ，ｄ，ｒｔｄｅ．Ｔｅｅｐｆｉｍｅｔｓｏａ，ａｃｂｃｍｅｗｒｈｌｃｒａｅｉｔｉｎｏａｔｅｓｏｏｃｅｅｔｒｉｈｎｓｈｗｔｔｓｗ／ｅｏｓｌｅ，ｔｅｅｅｔｃｌｓｉｔａｄｃｍｐｃｎｓｆｎｒｔｎｈｇ — ｈｏｉｒｓｖｙｃｕｅ，ａｄｔｅｃｍｅｔｈｄａｉｎｇｔｆｓｅ；ｔｅｒｓｌｈｗｔａｎｅｆｃｒｎｉｏｏｅｏｏｃｅｅｉｒｎｅｎｙｒｔｅｓａｔｒｈｅｕｔｓｏｔｉｔｒｅｔｓｔｎｚｎｆｃｎｒｔｓｈｏｓｈａａｉｆｒｄａｄｅｔｎｅｕｎｏｍｅｎｘｅｄｄｄｒｇ３—７ｂａｎｄ；ｔｅｈｇｅ／ｓｈｒＺ’ ｎｕｎｅｏｏｃｅｅ’ ｉｄｏｔｉｅｈｉｈｒｗｃｉ，ｔｅｍｏｅＩＴＳｉｆｅｃｎｃｎｒｔｓｌｐｒａｉｔｓｅｍｅｂｌｙｉ．ｉ

混凝土中水化程度检测技术规程

混凝土中水化程度检测技术规程一、前言混凝土是建筑工程中常用的材料，其具有高强度、耐久性及可塑性等优良性能，因此被广泛应用于各种建筑结构中。

水化程度是混凝土性能的重要指标之一，其直接关系到混凝土的强度、耐久性等性能。

因此，混凝土中水化程度的检测是保证混凝土质量的重要手段。

本文将介绍混凝土中水化程度检测技术规程。

二、检测方法1. 超声波检测法超声波检测法是一种非破坏性检测方法，其原理是将超声波在混凝土中传播，通过测量超声波传播的速度及衰减程度来判断混凝土中的水化程度。

该方法具有检测速度快、准确度高、不破坏混凝土等优点。

2. 核磁共振检测法核磁共振检测法是一种基于核磁共振现象的检测方法，其原理是利用核磁共振信号来判断混凝土中的水化程度。

该方法具有检测精度高、不破坏混凝土等优点。

3. 微波检测法微波检测法是一种利用微波在混凝土中传播的特性来判断混凝土中的水化程度的检测方法。

该方法具有检测速度快、不破坏混凝土等优点。

4. 电阻率检测法电阻率检测法是一种利用混凝土中水化程度对电阻率的影响来判断混凝土中水化程度的检测方法。

该方法具有简便易行、成本低等优点。

三、检测步骤1. 检测前准备在进行混凝土中水化程度检测之前，需要对混凝土进行表面清理，并将其表面平整。

2. 检测仪器校准对选择的检测仪器进行校准，保证检测结果的准确性。

3. 检测点布置根据混凝土结构的特点及检测要求，在混凝土表面布置检测点。

4. 检测数据采集根据选择的检测方法，进行相应的数据采集，并记录下检测数据。

5. 数据处理将采集到的数据进行处理，得到混凝土中的水化程度。

6. 结果分析根据检测结果，对混凝土进行评估，判断其是否符合设计要求。

四、检测注意事项1. 检测时应严格按照技术规程进行操作，避免操作不当造成误差。

2. 检测前应对检测仪器进行校准，保证检测结果的准确性。

3. 在进行检测之前，应对混凝土表面进行清理，保证检测点表面平整。

4. 在进行数据采集时，应尽量避免外界因素对数据的影响，如风、雨、震动等。

混凝土中渗透性能检测方法

混凝土中渗透性能检测方法一、引言混凝土是现代建筑中最常见的一种建筑材料，它具有强度高、耐久性好、施工方便等优点，因此被广泛应用于建筑结构中。

然而，混凝土的渗透性能问题也备受关注，因为它会影响混凝土的使用寿命和安全性能。

因此，对混凝土的渗透性能进行检测，是确保建筑结构安全可靠的必要过程。

二、混凝土渗透性能的意义混凝土在使用过程中，经常会受到雨水、地下水等外界水分的侵蚀，如果混凝土的渗透性能不好，就会导致水分渗入混凝土内部，造成混凝土的开裂、脱落等问题，甚至会影响整个建筑结构的稳定性。

因此，对混凝土的渗透性能进行检测，可以及早发现混凝土的问题，进行及时的修补和维护，保障建筑结构的安全可靠。

三、混凝土渗透性能检测方法混凝土渗透性能检测方法主要有以下几种：1.氯离子渗透试验氯离子渗透试验是目前使用最广泛的混凝土渗透性能检测方法之一。

这种方法主要是通过测定混凝土中氯离子的含量来评估混凝土的渗透性能。

由于氯离子在混凝土中的渗透速度较快，因此可以通过测定混凝土中氯离子的含量来判断混凝土的渗透性能。

2.电阻率法电阻率法是一种通过测定混凝土中电阻率的方法来评估混凝土渗透性能的方法。

混凝土中的电阻率与混凝土的渗透性能有一定的关联性，因此可以通过测定混凝土中的电阻率，来评估混凝土的渗透性能。

3.压汞法压汞法是一种通过在混凝土中施加一定的压力，利用压汞仪测定汞的渗透深度来评估混凝土的渗透性能的方法。

这种方法可以测定混凝土中孔隙的大小和分布情况，从而评估混凝土的渗透性能。

4.水渗透试验水渗透试验是一种通过测定混凝土中水分的渗透量来评估混凝土渗透性能的方法。

这种方法主要是通过测定混凝土中水分的渗透速率和渗透深度来评估混凝土的渗透性能。

四、混凝土渗透性能检测的注意事项在进行混凝土渗透性能检测时，需要注意以下几点：1.取样、制样过程应符合规范要求，确保取得的混凝土样品能够代表原材料的特性。

2.检测过程中需要保证检测设备的准确性和可靠性，以及操作人员的专业性和技能水平。

基于非接触电阻率测量法的水泥基材料早期水化特性研究

基于非接触电阻率测量法的水泥基材料早期水化特性研究于超胜
【期刊名称】《混凝土与水泥制品》
【年(卷),期】2024()3
【摘要】采用非接触电阻率测量法,基于电阻率与温差曲线,研究了硅灰掺量(5%、10%)和粉煤灰掺量(20%、40%)对水泥基材料早期水化的影响。

结果表明:掺粉煤灰组水泥浆体的电阻率在约580 min前高于C组(基准组),在580 min后低于C组,而掺硅灰组水泥浆体正相反,在580 min后,掺硅灰组水泥浆体的电阻率高于C组;与C组相比,掺入粉煤灰后,水泥浆体的放热量减少,放热峰对应的时间延迟,而掺入硅灰后,水泥浆体的水化反应明显加快,放热峰对应的时间也随着硅灰掺量的增加而提前;相比于C组,掺粉煤灰组水泥浆体的凝结时间略微延长,掺硅灰组水泥浆体的凝结时间缩短;相较于掺入粉煤灰,掺入硅灰可以促进水泥水化,使水泥浆体微观结构更加致密。

【总页数】5页(P21-25)
【作者】于超胜
【作者单位】中铁十一局集团第四工程有限公司
【正文语种】中文
【中图分类】TU528.5
【相关文献】
1.不同稠度条件下的水泥基材料电阻率与水化特性研究
2.聚合物-水泥基注浆材料早期流变及水化特性
3.高炉镍铁渣粉在水泥基复合胶凝材料中的水化特性研究
4.应用无接触电阻率法研究矿渣水泥的早期水化
5.基于电阻率和ζ-电位法的低热硅酸盐水泥早期水化特性
因版权原因，仅展示原文概要，查看原文内容请购买。

硅酸盐水泥水化机理研究方法

硅酸盐水泥水化机理研究方法摘要：水泥的水化是水泥的重要特性，水泥水化机理的研究对水泥的生产和使用、对水泥成功应用于复杂建筑体系都有着十分重要的作用，对混凝土和外加剂的研究也有着重要的指导意义。

本文介绍了硅酸盐水泥的基本性能及几个水泥水化机理的研究方法并指出其中一些方法优缺点及未来研究方向。

关键词：硅酸盐水泥;水泥水化研究方法随着国际水泥产业的不断发展，人们对硅酸盐水泥及其各矿物的水化反应机理、水化反应产物、水化反应热力学、水化反应动力学以及各反应物的特性和环境条件对水化作用等进行了深人的研究和探讨。

一、硅酸盐水泥的基本性能凡以硅酸钙为主的硅酸盐水泥熟料，5%以下的石灰石或粒化高炉矿渣，适量石膏磨细制成的水硬性胶凝材料，统称为硅酸盐水泥。

国际上统称为波特兰水泥。

硅酸盐水泥的主要矿物组成是：硅酸三钙、硅酸二钙、铝酸三钙、铁铝酸四钙。

硅酸盐水泥有以下基本性能与应用：1、凝结硬化快，早期强度及后期强度高，适用于有早强要求的混凝土、冬季施工混凝土，地上地下重要结构的高强混凝土和预应力混凝土工程。

2、抗冻性好，适用于严寒地区水位升降范围内遭受反复冻融循环的混凝土工程。

3、水化热大，不宜用于大体积混凝土工程，但可用于低温季节或冬期施工。

4、耐腐蚀性差，不宜用于经常与流动淡水或硫酸盐等腐蚀介质接触的工程，也不宜用于经常与海水、矿物水等腐蚀介质接触的工程。

5、耐热性差，不宜用于有耐热要求的混凝土工程。

二、硅酸盐水泥水化机理的研究方法水泥加适量水拌和后，便形成能粘结砂石料的可塑性浆体，随后通过凝结硬化逐渐变成有强度的石状体。

同时还伴随着水化放热和体积变化的现象。

这说明产生了复杂的物理、化学与物理化学力学的变化。

这个过程比较复杂，因此叫水化理论。

下面从不同角度介绍水化机理的研究方法：1、从动态的角度研究水泥浆体的性质和水泥水化进程。

很多研究者通过测定水泥浆体的物理、化学性质随时间的变化来跟踪和纪录水化进程，并分析这些性质与水化进程、反应速率等的相关性，进而对水化特性及机理进行解释。

电阻率法研究早期水泥净浆孔结构的演变过程

ＲｅｉｔｖｔｅｈｏｏｏｉｏｉｈｅＥａｌｅＰｏｅｓｓｉｉｙＭｔｄｆｒＭｎｔｒｎｇｔｒｙＡｇｒＳｒｃｕｅＥｖｌｔｏｆＣｅｅｔＰａｔｔｕｔｒｏｕｉｎｏｍｎｓｅ
ｄｉ１．９９ｊｉｓ．６４４６．０２０．２ｏ：０３６／．ｓｎ１７ — ７４２１．５０４
电阻率法研究早期水泥净浆孔结构的演变过程
刘志勇，云升，国文，张孙姜１Ｏ月
木建ｕｌ＆Ｊｕｎｌｏｖｌ土ｃｉｃ筑ａ环ｎｉｏ程ｔｌＥｎｉｅｒｎｏｒａｆＣｉｉ。Ａｒｈｔｔｒ与Ｅ境ｒｎｎａｇｎｅｉｇｅｖ工ｍｅ
Ｖｏ．４ＮＯ５１３．
０ｃ．２２ｔＯ１
０３５ａ．３ｗｅｅｉｉｕｃｔｎｕｕｓｙｍｏｎｔｒｄｂｉｌｃｒｄｅｅｓｒｓｓｉｉｙａａａｕ．Ｉｏｔｅｍａ．ｎｄ０５ｒｎｓｔｏｎｉｏｌｉｏｅｙｕｓｎｇｅｅｔｏｌｓｅｉｔｖｔｐｐｒｔｓｓｈｒｌｃｄｕｔｏｎａｏｉｅｅｗａａｓｕｓｄｏｏｎｃｉｃｌｒｍｔｒｓｌｏｅｔｍｅｓｒｔｈｙａｉｎｅｒｅＴｈｅｕａｔｔｔｖｒｌｔｏｈｉａｕｅｈｅｄｒｔｏｄｇｅ．ｑｎｉａｉｅｅａｉｎｓｐｂｅｗｅｎｅｅｔｉａｅｉｔｖｉｙｅｏｕｉｎｏｐｓｅｎｄｖｌｍｅｏｐｏｅｔｕｃｕｒｓｔｅｌｃｒｃｌｒｓｓｉｔｖｌｔｏｆａｔａｄｅｅｏｐｎｔｆｒｓｒｔｅｗａｐｒｐｏｅｄｕｒｎｇｏｓｄｉｈｙａｉｏｅｓｄｒｔｏｎｐｒｃｓ．Ｔｈｅｕｔｈｗｈａｏｕｔｇｅ（ｉｓｕｉｎ，ｉｅｒｓｌｓｓｏｔｔｆｒｓａｓｄｓｏｌｔｏｎｄｕｔｏｃｉｎ，ａｃｌｒｔｏｎａｅｅｅａｉｃｅｅａｉｎｄｄｃｌｒｔｏｎ）ａｅｉｅｔｆｅｃｏｒｉｏｔｈａａｔｒｓｉｓｏｌｃｒｃｌｒｓｓｉｉｙａｄｉｓｄｆｅｅｔａｅｉｔｖｔｕｒｅ．Ｉｒｄｎｉｉｄａｃｄｎｇｔｈｅｃｒｃｅｉｔｃｆｅｅｔｉａｅｉｔｖｔｎｔｉｆｒｎｉｌｒｓｓｉｉｙｃｖｓｎ
