空调压缩机基础知识

压缩机知识压缩机是一种能够将气体或蒸汽压缩成高压的装置。

它是工业生产过程中必不可少的设备之一，广泛应用于制冷、空调、压缩空气动力系统等领域。

本文将从压缩机的原理、工作过程、分类以及应用等方面进行介绍。

一、压缩机的原理压缩机的原理是利用活塞、转子或叶轮等工作机构，通过改变气体或蒸汽的体积来增加其压力。

当工作机构运动时，气体或蒸汽被吸入压缩机的工作腔中，然后被压缩，最终排出高压气体或蒸汽。

压缩机的工作过程可以分为吸气、压缩、排气和冷却等阶段。

二、压缩机的工作过程在吸气阶段，压缩机的工作腔内部压力较低，气体或蒸汽通过进气阀进入工作腔。

随后，在压缩阶段，工作机构开始运动，使工作腔内的气体或蒸汽被压缩，增加其压力。

在排气阶段，压缩机的出口阀打开，高压气体或蒸汽被排出。

最后，在冷却阶段，压缩机通过冷却系统将工作腔内的温度降低，以保证压缩机的正常运行。

三、压缩机的分类根据工作原理和结构形式的不同，压缩机可以分为容积式压缩机和动态式压缩机两大类。

容积式压缩机又分为往复式压缩机和回转式压缩机。

往复式压缩机通过活塞来改变工作腔的体积，实现气体的压缩。

回转式压缩机则通过转子或叶轮的旋转来改变工作腔的容积，实现气体的压缩。

动态式压缩机又分为离心式压缩机和轴流式压缩机。

离心式压缩机通过离心力来实现气体的压缩，轴流式压缩机则通过气流的流动来实现气体的压缩。

四、压缩机的应用压缩机在制冷、空调、压缩空气动力系统等领域有着广泛的应用。

在制冷系统中，压缩机将低温低压的制冷剂吸入，然后将其压缩成高温高压的气体，经过冷凝器放热并转化成液体，最后通过膨胀阀降压，实现制冷效果。

在空调系统中，压缩机则将室内空气吸入，经过压缩后，通过冷凝器释放热量，最后送到室内实现空调效果。

在压缩空气动力系统中，压缩机用于将空气压缩成高压气体，以提供动力给气动设备。

压缩机是一种能够将气体或蒸汽压缩成高压的装置，具有广泛的应用。

通过改变气体或蒸汽的体积，压缩机能够实现对气体或蒸汽的压缩，从而达到提高其压力的目的。

基本基础知识一、压缩机的分类1．按使用目的分类：工艺用压缩机；用于工艺上的特殊要求，其介质通常为特殊气体，如煤气、氮气、氢气等；其进出口压力通常视具体要求而定。

压缩机制冷用压缩机；用作空调、冷库冷冻等制冷工艺；其介质为制冷剂，如氟利昂、氨气等。

动力用压缩机；介质一般为空气，亦称作空压机；进气压力即大气压；它以压缩空气作为动力源，用来驱动各种气动工具，控制仪表、阀门，输送物料等等。

常用的出口压力一般为6~10 bar。

2. 按压缩原理和结构分类：按压缩原理，压缩机通常分为两大类，一类是容积式---利用气体容积的变化提高气体压力；另一类是动力式（或速度式）--利用气体高速旋转时产生的速度，最后将速度能转化为压力能。

按其结构的不同分为以下几种形式：活塞式往复式膜片式容积式滑片式单螺杆螺杆式回转式双螺杆压缩机液环式转子式离心式透平式轴流式动力式混流式喷射式二、往复式空压机与回转式空压机的结构特点往复式空压机与回转式空压机同属容积型空压机，它们都是通过改变工作腔内的气体容积（压缩气体的空间）来提高气体的压力。

(1) 往复式空压机 --- 最常见的型式为活塞式空压机活塞式空压机其工作原理是利用曲柄连杆机构将原动机的旋转运动转变为活塞的直线往复运动，并借助进、排气阀的自动开闭进行气体的吸入、压缩和排出。

其特点是：a) 适用的压力范围广，不论流量大小都能达到所需压力。

目前工业应用上压力大于3Mpa的压缩机仍采用活塞式压缩机。

b) 热效率高，适应性较强，即排气量范围较广，且不受压力高低的影响；c) 转速不高，机器体积大而重；d) 结构复杂，易损件多，维修量大；e)排气不连续，气流脉动大，运转时振动大。

(2) 回转式空压机 --- 常见的型式有滑片式和螺杆式，其中螺杆式应用最广。

螺杆式空压机又分为单螺杆和双螺杆，目前双螺杆空压机在螺杆式空压机市场上占主导地位。

双螺杆空压机的工作原理是借助于两个在机壳(气缸)内的螺旋形转子，按一定的传动比（四对六或五对六）相互啮合回转运动所产生的工作容积的变化，而实现气体的压缩。

空调压缩机的原理及作用空调压缩机是空调系统中的关键部件，其原理和作用对于了解空调工作原理以及整个系统的运行起到重要的作用。

下面将详细介绍空调压缩机的原理和作用。

一、原理：空调压缩机的原理是通过提高气体的压力，使其温度升高，然后通过冷凝器将热量排出去，实现空调系统的制冷效果。

空调压缩机的工作原理可以简单地分为三个过程：压缩、冷却和膨胀。

1. 压缩过程：压缩机通过机械方式将气体压缩，从而提高气体的密度和温度。

具体来说，空调压缩机主要有定子和转子两个部分，定子静止不动，转子通过电动机的驱动运动，以增加气体的压力。

当空气进入空调压缩机时，压缩机内的驱动机构会增加气体的压力。

这是通过将气体推入螺旋腔内，并沿螺旋线的长度进行压缩来实现的。

随着转子的旋转，螺旋线的长度减小，气体的体积相应减小，从而增加了气体的压力。

2. 冷却过程：当气体被压缩后，会变得非常热，因此需要通过冷却来降低温度。

这一过程主要通过冷凝器来实现。

冷凝器是空调系统中的一个重要部件，其作用是将热气体转化为液态冷媒。

热气体进入冷凝器时，通过冷却以使其温度降低，并将部分热量排出去。

在冷凝器中，冷凝器内的冷却介质（通常是水或空气）通过外部的管道螺旋周围，使周围的热气体和冷却介质之间进行热交换，使热量从热气体中传递到冷却介质中，从而降低了热气体的温度。

热气体在冷凝器中冷却后会变成液体，这是因为冷却会使气体分子减速并重新结合为液体形式。

液体冷媒将通过管道输送到蒸发器中。

3. 膨胀过程：冷却后的液体冷媒进入蒸发器，通过蒸发器内的膨胀阀进一步降低压力，从而降低温度。

膨胀阀是控制液态冷媒进入蒸发器的装置，它通过改变流体的流通面积来控制压力的变化。

当压力下降时，液体冷媒会蒸发为气体，同时吸收周围的热量。

这是因为当液体冷媒进入蒸发器时，蒸发器的压力较低，液体冷媒的分子会变得更加松散，相互之间的距离会增加，吸热的表面积也会增大。

蒸发过程中，液体冷媒从低温区域吸收热量，蒸发为气体状，并通过吸热而吸收了空气中的热量，从而使空气的温度降低。

空调压缩机工作温度范围1. 简介空调压缩机是空调系统中的核心部件，负责将低温、低压的制冷剂吸入、压缩、排出高温、高压状态，从而实现制冷循环。

空调压缩机的工作温度范围是指其能够正常运行的温度区间。

本文将详细介绍空调压缩机工作温度范围的相关知识。

2. 工作原理在了解空调压缩机工作温度范围之前，我们先来了解一下它的工作原理。

空调压缩机主要由电动机、曲轴、连杆和活塞组成。

当电动机启动时，曲轴开始旋转，驱动连杆和活塞上下运动。

活塞向下运动时，通过吸气阀将制冷剂吸入压缩腔体；活塞向上运动时，通过排气阀将已被压缩的制冷剂排出。

3. 工作温度范围空调压缩机的工作温度范围通常由制造商根据产品设计和性能要求确定，并在产品说明书中进行标明。

一般来说，空调压缩机的工作温度范围包括以下几个方面：3.1 最低工作温度最低工作温度是指空调压缩机能够正常启动和运行的最低环境温度。

在低温环境下，制冷剂的流动性会下降，给空调压缩机的启动和运行带来一定困难。

因此，制造商会根据产品设计和性能要求确定一个最低工作温度，确保空调压缩机在该温度下能够正常工作。

3.2 最高工作温度最高工作温度是指空调压缩机能够正常启动和运行的最高环境温度。

在高温环境下，空气中的热量会增加制冷剂的蒸发速率，可能导致过热或过载现象发生。

因此，制造商也会设定一个最高工作温度来限制空调压缩机的使用范围。

3.3 温度范围限制除了最低和最高工作温度外，制造商还会规定一个整体的工作温度范围限制。

这个范围限制通常是一个温度区间，包括最低工作温度和最高工作温度。

在这个范围内，空调压缩机可以正常运行，并能够提供稳定的制冷效果。

4. 影响因素空调压缩机的工作温度范围受多种因素的影响，下面介绍几个主要因素：4.1 制冷剂种类不同种类的制冷剂具有不同的物理特性和性能，对空调压缩机的工作温度范围有一定影响。

一些制冷剂适用于较低温度环境，而另一些则适用于较高温度环境。

4.2 设计和材料空调压缩机的设计和所使用的材料也会对其工作温度范围产生影响。

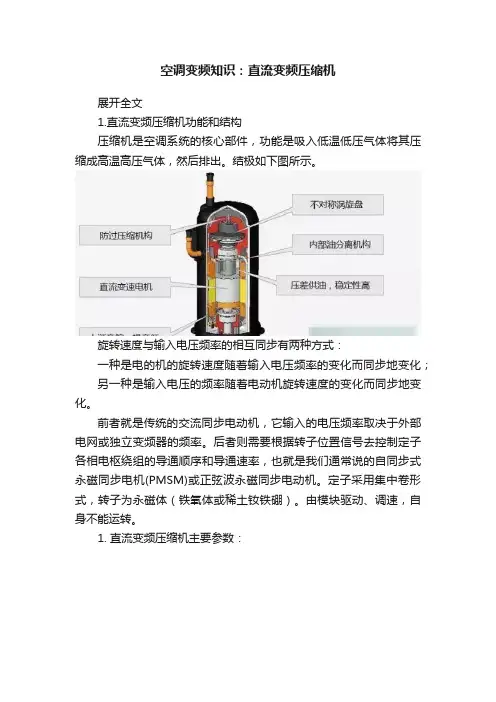

空调变频知识：直流变频压缩机
展开全文
1.直流变频压缩机功能和结构
压缩机是空调系统的核心部件，功能是吸入低温低压气体将其压缩成高温高压气体，然后排出。

结极如下图所示。

旋转速度与输入电压频率的相互同步有两种方式：
一种是电的机的旋转速度随着输入电压频率的变化而同步地变化；
另一种是输入电压的频率随着电动机旋转速度的变化而同步地变化。

前者就是传统的交流同步电动机，它输入的电压频率取决于外部电网或独立变频器的频率。

后者则需要根据转子位置信号去控制定子各相电枢绕组的导通顺序和导通速率，也就是我们通常说的自同步式永磁同步电机(PMSM)或正弦波永磁同步电动机。

定子采用集中卷形式，转子为永磁体（铁氧体或稀土钕铁硼）。

由模块驱动、调速，自身不能运转。

1. 直流变频压缩机主要参数：
2. 定频不变频压缩机的转速
定频：定频压缩机的转速一般与电源类型有直接的关系，而根据定频压缩机电机为单相交流异步电机的特点，产生转子电流的必要条件是转子绕组切割定子磁场的磁力线。

因此，转子的转速n必项低于定子磁场癿转速n0，两者之差称为转差：Δn＝n0－n
变频：变频压缩机由模块驱劢、调速，自身不能运转，转速主要与控制装置的控制原理有关，可以根据实际的运行工况，调低和调高压缩机的转速。

跟各地区的电源没有关系，而且本身有稳压装置，受电压波的影响小。

压缩机电机定子采用集中卷绕组形式，转子为永磁体（铁氧体或稀土钕铁硼）。

目前，变频压缩机的转速范围在60~7200rpm之间进行调整（仅限格力）。

变频压缩机维修注意事项。

空调压缩机内部结构空调压缩机是空调系统中的核心部件，主要负责将低温低压的制冷剂吸入，经过压缩提高其温度和压力，然后将高温高压的制冷剂排出，实现空调系统的制冷循环。

以下将从压缩机的内部结构、工作原理和常见类型三个方面进行介绍。

一、内部结构空调压缩机主要由压缩机壳体、电动机、压缩机气缸、气缸盖、曲轴、连杆、活塞、阀板等组成。

1. 压缩机壳体：是压缩机的外部保护壳，起到固定和保护内部零部件的作用。

2. 电动机：提供压缩机的动力源，通过电能驱动压缩机的转动。

3. 压缩机气缸和气缸盖：气缸是压缩机内部的一个密闭空间，气缸盖用于密封气缸，防止气体泄漏。

4. 曲轴：将电动机的旋转运动转化为压缩机的往复运动。

5. 连杆和活塞：连杆连接曲轴和活塞，活塞在气缸内做往复运动，从而改变气缸内的容积。

6. 阀板：包括吸气阀和排气阀，控制制冷剂的进出。

二、工作原理空调压缩机的工作原理是基于压缩制冷循环的原理。

当空调启动时，电动机带动曲轴转动，连杆使活塞在气缸内做往复运动。

在吸气行程中，活塞向下运动，气缸内的压力降低，吸气阀打开，制冷剂从蒸发器中吸入气缸。

在压缩行程中，活塞向上运动，气缸内的压力增加，吸气阀关闭，制冷剂被压缩，温度和压力升高。

在排气行程中，活塞再次向下运动，气缸内的压力继续增加，排气阀打开，经过排气管道将高温高压的制冷剂排出到冷凝器中。

三、常见类型空调压缩机根据其工作方式和结构形式的不同，可以分为往复式压缩机、旋转式压缩机和离心式压缩机三种常见类型。

1. 往复式压缩机：工作原理是利用活塞在气缸内做往复运动，将制冷剂压缩。

这种压缩机结构简单、可靠性高，广泛应用于家用和商用空调系统中。

2. 旋转式压缩机：工作原理是利用旋转叶片产生压缩效果，将制冷剂压缩。

这种压缩机结构紧凑、振动小，适用于一些对噪音和空间要求较高的场合。

3. 离心式压缩机：工作原理是利用离心力将制冷剂压缩，常用于大型中央空调系统中。

这种压缩机容量大、效率高，但结构复杂，维护困难。

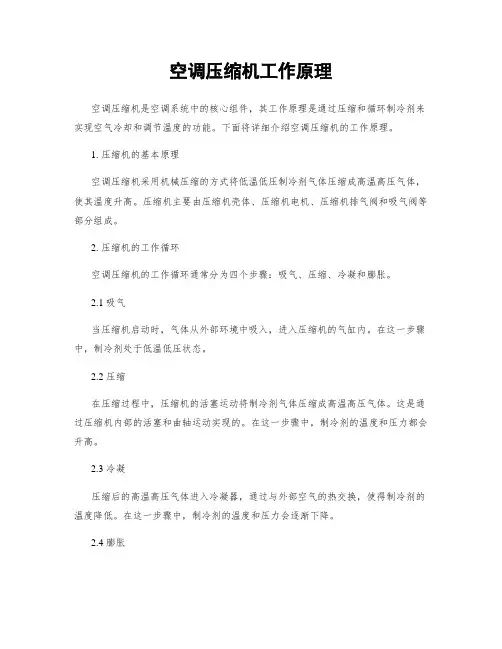

空调压缩机工作原理空调压缩机是空调系统中的核心组件，其工作原理是通过压缩和循环制冷剂来实现空气冷却和调节温度的功能。

下面将详细介绍空调压缩机的工作原理。

1. 压缩机的基本原理空调压缩机采用机械压缩的方式将低温低压制冷剂气体压缩成高温高压气体，使其温度升高。

压缩机主要由压缩机壳体、压缩机电机、压缩机排气阀和吸气阀等部分组成。

2. 压缩机的工作循环空调压缩机的工作循环通常分为四个步骤：吸气、压缩、冷凝和膨胀。

2.1 吸气当压缩机启动时，气体从外部环境中吸入，进入压缩机的气缸内。

在这一步骤中，制冷剂处于低温低压状态。

2.2 压缩在压缩过程中，压缩机的活塞运动将制冷剂气体压缩成高温高压气体。

这是通过压缩机内部的活塞和曲轴运动实现的。

在这一步骤中，制冷剂的温度和压力都会升高。

2.3 冷凝压缩后的高温高压气体进入冷凝器，通过与外部空气的热交换，使得制冷剂的温度降低。

在这一步骤中，制冷剂的温度和压力会逐渐下降。

2.4 膨胀冷凝后的制冷剂进入膨胀阀，通过膨胀阀的调节，使制冷剂的压力迅速下降，从而使其温度进一步降低。

在这一步骤中，制冷剂的温度和压力都会急剧下降。

3. 压缩机的工作状态根据压缩机的工作方式，可以将其分为两种类型：容积式压缩机和离心式压缩机。

3.1 容积式压缩机容积式压缩机是通过改变气缸内腔的容积来实现压缩的。

它分为往复式和回转式两种。

往复式压缩机通过活塞的上下运动改变气缸内腔的容积，实现气体的压缩。

回转式压缩机则通过旋转的运动改变气缸内腔的容积。

3.2 离心式压缩机离心式压缩机是通过离心力将气体压缩的。

它通过高速旋转的离心轮将气体推向离心轮外围，从而实现气体的压缩。

4. 压缩机的能效空调压缩机的能效通常用COP（Coefficient of Performance，性能系数）来衡量。

COP是指制冷量与所消耗的电能之比。

COP越高，表示压缩机的能效越高。

5. 压缩机的维护和保养为了保证空调系统的正常运行和延长压缩机的寿命，需要进行定期的维护和保养。
