道路照度计算公式_如下讲解学习

平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽) 公式说明：1、单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。

2、空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。

如常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；而悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；而像光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。

以上数据为经验数值，只能做粗略估算用，如要精确计算具体数值需由公司书面提供，相关参数，在此仅做参考。

3、是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰;或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数.一般较清洁的场所,如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8；而一般性的商店、超市、营业厅、影剧院、机械加工车间、车站等场所维护系数K取0.7；而污染指数较大的场所维护系数K则可取到0.6左右。

室内照明利用系数法计算方法在平时做照度计算时，如果我们已知利用系数“CU”，则可以方便的利用一个经验公式进行快速计算，求出我们想要的室内工作面的平均照度值。

我们通常把这种计算方法称为“利用系数法求平均照度”，也叫流明系数法。

照度计算有粗略地计算和精确地计算2种。

例如，假设像住宅那样整体照度应该在100勒克斯(lx)的情况，而即使是90勒克斯(lx)也不会对生活带来很大的影响。

但是，如果是道路照明的话,情况就不同了。

光照度如何计算公式光照度是指单位面积上的光通量，通常用勒克斯（lux）作为单位。

光照度的计算可以通过光通量和照射面积来进行，下面将介绍光照度的计算公式及其应用。

光照度的计算公式为：E = Φ / A。

其中，E表示光照度，单位为勒克斯（lux）；Φ表示光通量，单位为流明（lm）；A表示照射面积，单位为平方米（m²）。

光通量是指光源在单位时间内发出的光能量，通常用流明（lm）作为单位。

而照射面积则是指光线照射到的表面的面积，通常用平方米（m²）作为单位。

通过以上公式，我们可以很容易地计算出光照度的数值。

在实际应用中，光照度的计算可以帮助我们评估光照条件是否符合要求，从而为照明设计提供依据。

比如在室内照明设计中，我们需要根据使用场所的要求来确定光照度的标准，然后通过计算光通量和照射面积来确定需要的光源数量和位置，以达到所需的光照度。

此外，在户外照明设计中，光照度的计算也是非常重要的。

比如在道路照明设计中，我们需要根据道路的等级和使用情况来确定所需的光照度，然后通过计算光通量和照射面积来确定需要的灯具数量和摆放位置，以确保道路的照明条件符合要求。

除了照明设计外，光照度的计算还可以应用在植物生长照明、建筑立面照明等领域。

在植物生长照明中，我们需要根据植物的光照需求来确定所需的光照度，然后通过计算光通量和照射面积来确定需要的光源数量和照射时间，以促进植物的生长和发育。

总之，光照度的计算公式为E = Φ / A，通过这个公式我们可以很容易地计算出光照度的数值。

在实际应用中，光照度的计算可以帮助我们评估光照条件是否符合要求，为照明设计提供依据，并在植物生长照明、建筑立面照明等领域发挥重要作用。

希望本文能够帮助大家更好地理解光照度的计算及其应用。

照度计算基本方法简介照明计算是照明设计的重要内容,照度计算又是照明功能效果计算的重要组成部分。

照度计算的目的是根据所需要的照度值,结合其它已知条件(如照明器型式及布置、房间各个面的反射条件及污染情况等)来决定灯泡的容量或灯的数量。

照度计算方法有利用系数法和逐点计算法(包括平方反比法、等照度曲线法、方位系数法等) 两大类,利用系数法用于计算平均照度与配灯数,逐点计算法用于计算某点的直射照度。

现将这两种计算方法的特点及使用范围对比如下:利用系数法利用系数计算此法考虑了直射光及反射光两部分所产生的照度计算结果为水平面上的平均照度计算室内水平面上的平均照度,特别适用于反射条件好的房间．查概算曲线一般生产及生活用房的灯数概略计算逐点计算法平方反比法此法只考虑直射光产生的照度,可以计算任意面上某一点的直射照度采用直射照明器的场所,可直接求出水平面照度等照度曲线法方位系数法，使用线光源的场所,求算任意面上一点的照度以上这两种计算方法,各文章都介绍的较多了,这里不再复述。

从实际使用效果来看,以上两种方法都存在计算繁琐，建筑专业条件众多，适用范围较小等不足之处，主要体现在：利用系数法：1.对众多不同光照特性的控照器，仅仅靠顶棚空间比CCR中的hcc简单划分成两种形式是远远不够的。

2．现有顶棚有效光反射比ρcc曲线不能满足当代建筑丰富多彩的室内装饰材料，而且维护系数的分类较粗糙。

3.它假设了工作面上所有计算点的照度均相同，无法满足一些特殊场合照度的计算。

逐点计算法：其计算结果仅为最小照度值，仅适用于大面积、高净空、维护结构反射比较低的室内空间。

在缺乏专门照明设计软件的条件下，以上方法很难做到高精确度。

随着照明技术的发展、电子计算机的应用和建筑装饰的深入,照度计算已被人们广泛关注并为科学工作者所研究。

从研究动向来看,照明计算主要向两个方面发展,其一是力求简单迅速,经常是将计算好的在各种可能条件下的结果编制成图表、曲线供设计人员查用,其二是力求准确。

道路照度计算公式_如下
1.路灯功率：路灯功率一般用瓦特（W）作为单位来表示，路灯的功
率越大，照明范围越广，照度越高。

2.路灯高度：路灯的高度也会影响到照明范围以及照度，一般来说，
路灯的高度越高，照明范围越广，照度越高。

3.路灯间距：路灯的间距也会对道路照度产生影响，间距越大，照明
范围相对较小，照度较低。

4.道路宽度：道路的宽度也是影响道路照度的一个重要因素，宽度越大，道路上得到的光照越均匀，照度也会相应提高。

综合上述因素，可以使用以下道路照度计算公式来计算道路上的照度：E=(Φ×CU×MF×SF)/(A×H×DF)
其中，E是照度，单位是勒克斯（lux）。

Φ是每个灯具的流明（lm）。

CU是使用系数，考虑到环境因素，如路灯的寿命、脏污程度等。

该
系数一般取值在0.7-0.9之间。

MF是最小照度系数，用于考虑到灯具之间光照的均匀度。

该系数一
般取值在0.7-0.9之间。

SF是主要道路系数，用于校正路灯排布的影响。

该系数一般根据道
路的分类来确定。

A是照明区域的面积，单位是平方米（m²）。

H是路灯的安装高度，单位是米（m）。

DF是安全余量系数，用于保证照明质量，该系数一般取值在1.2-1.5之间。

通过以上公式，可以根据实际情况计算道路上所需的照明设备的功率及布置方式，以达到要求的照度水平。

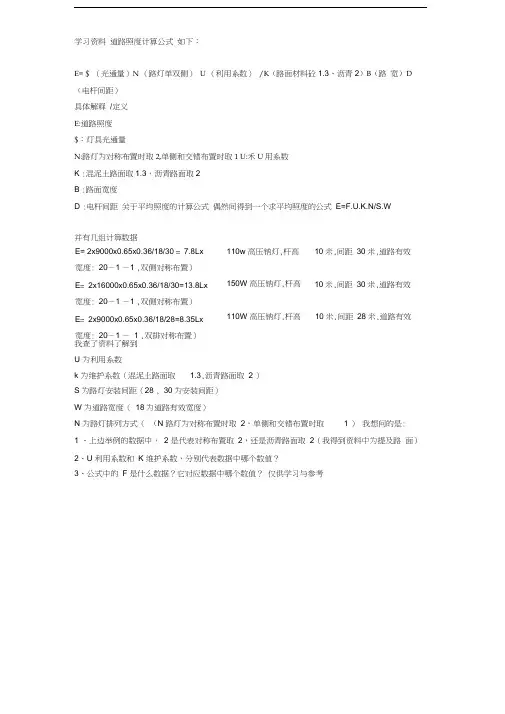

学习资料 道路照度计算公式 如下：E= $ （光通量）N （路灯单双侧） U （利用系数） /K （路面材料砼1.3、沥青2）B （路 宽）D （电杆间距）具体解释 /定义E:道路照度$：灯具光通量N:路灯为对称布置时取2,单侧和交错布置时取1 U:禾U 用系数K :混泥土路面取1.3，沥青路面取2B :路面宽度D :电杆间距 关于平均照度的计算公式 偶然间得到一个求平均照度的公式 E=F.U.K.N/S.W并有几组计算数据我查了资料了解到U 为利用系数k 为维护系数（混泥土路面取 1.3,沥青路面取 2 ） S 为路灯安装间距（28 , 30为安装间距）W 为道路宽度（ 18为道路有效宽度）N 为路灯排列方式（ （N 路灯为对称布置时取 2，单侧和交错布置时取 1 ） 我想问的是:1 、上边举例的数据中，2 是代表对称布置取 2，还是沥青路面取 2（我得到资料中为提及路 面）2、U 利用系数和 K 维护系数，分别代表数据中哪个数值？3、公式中的 F 是什么数据？它对应数据中哪个数值？ 仅供学习与参考E= 2x9000x0.65x0.36/18/30 = 7.8Lx宽度: 20－1 －1 ,双侧对称布置）E = 2x16000x0.65x0.36/18/30=13.8Lx宽度: 20－1 －1 ,双侧对称布置）E = 2x9000x0.65x0.36/18/28=8.35Lx宽度: 20－1 － 1 ,双排对称布置） 110w 高压钠灯,杆高 150W 高压钠灯,杆高 110W 高压钠灯,杆高 10米,间距 30米,道路有效10米,间距 30米,道路有效 10米,间距 28米,道路有效。

城市道路照明照度计算与测试方法黄 韬　镇江市路灯管理处（２１２００１）城市道路照明设计过程，根据《城市道路照明设计标准》CJJ45的要求，技术上首先应计算相关照明评价指标，同时根据《城市道路照明工程施工及验收过程》CJJ89的要求，需对完工的照明工程进行照明水平实地测试，以验证其达到标准要求。

本文将就城市道路照明照度计算公式、依据、实地测试方法及实例进行介绍。

城市道路照明 照度计算 照度测试方法２０１７年１１月２８日－１２月４月，江苏省开展了２０１７年江苏省城市绿色照明实施情况评价检查。

在对各城市道路进行实地测试过程发现依然有部分城市对照明指标的测试计算概念模糊、方法有误，说明在局部地区依旧存在着对照明指标、路灯设计、施工技术等不清晰、掌握不透彻的情况。

在城市道路照明工程设计、施工时，只有深刻理解掌握各类设计规范、图集并且清楚各类照明指标的计算、测试方法，加强自身业务修养，才可以做出达标的照明工程，减少今后对不达标工程的改造，节约成本开支。

一、照度计算中相关概念解释利用系数（η）：指投射到参考平面上的光通量与照明装置中光源的额定光通量之比。

光通量（Φ）：指光源发射并被人的眼睛接收的能量之总和。

表示单位时间辐射光能量的多少，单位为流明ｌｍ。

其它表示方法：ｃｄ．ｓｒ（ｃｄ是发光强度的单位：坎德拉。

Ｓｒ是立体角球面度的单位）。

照度（Ｅ）：　表面上一点的照度是入射在包含该点面元上的光通量ｄΦ除以该面元面积ｄＡ之商，即Ｅ＝ｄΦ／ｄＡ照度的符号为Ｅ，单位为ｌｘ（勒克斯），１ｌｘ＝１ｌｍ／ｍ２。

路面平均照度（Ｅａｖ）：指按照有关规定在路面上预先设定的点上测得的或计算得到的各点照度的平均值。

维护系数（Ｍ）：指照明装置使用一定时期之后，在规定表面上的平均照度或平均亮度与该装置在相同条件下新安装时在同一表面上所得到的平均照度或平均亮度之比。

灯具的安装高度（Ｈ）：指灯具的光中心至路面的垂直距离。

灯具的安装间距（Ｓ）：指是沿道路的中心线测得的相邻两个灯具之间的距离。

道路照度手算公式：
Ｅ＝φＮＵ／ＫＢＤ
Ｅ道路照度
φ灯具光通量
Ｎ路灯为对称布置时取２，单侧和交错布置时取１
Ｕ利用系数
K混泥土路面取1.3，沥青路面取2
B路面宽度
D电杆间距
Ｅ＝φＮＵM／SW
φ灯具光通量
Ｎ路灯为对称布置时取２，单侧和交错布置时取１
Ｕ利用系数
M为维护系数
S为灯间距
W为道路宽度
Ｕ—利用系数，取值０．８～０．７５；
Ｍ—维护系数，取值０．６～０．７；
光效要考虑灯具损失，LED一般为60LM/W，光源功率取输出功率。

采用工程计算法来计算路面的平均亮度，其计算公式如下：
Ｌｒ＝ＦＵＭ/ＫＷＳ
式中，Ｌｒ—路面平均亮度，一般取Ｌｒ＝２ｃｄ/ｍ２；
Ｆ—光源光通量（lm）；
Ｕ—利用系数，取值０．８～０．７５；
Ｍ—维护系数，取值０．６～０．７；
Ｗ—道路宽度（ｍ）；
Ｓ—安装距离（ｍ）；
Ｋ—平均照度换算系数，沥青路面Ｋ取１５，混凝土路面Ｋ取２０.
在实际工程计算中，应根据道路的宽度，所选用照明器的光通量来计算安装距离Ｓ。

在实际工程验收测量中，测量平均照度比测量路面平均亮度更容易，路面平均亮度Ｌｒ可通过下式用平均照度验算：
Ｌｒ＝Ｅｒ/ｑ＝（Φ×Ｎ×ＵＦ×Ｋ）/ｑ×Ａ
式中，Ｌｒ—路面平均亮度（ｃｄ/ｍ２）；
Ｅｒ—平均照度（lx）；
Φ—单个光源的光通量（lm）；
Ｎ—光源的盏数；
ＵＦ—光通量利用系数；
Ｋ—灯具维护系数；
Ａ—照明面积（ｍ２）；
ｑ—平均照度核算系数，对于沥青路面取值１５，对混凝土路面取值１０.。

利用系数法道路照度计
算书
-CAL-FENGHAI.-(YICAI)-Company One1
2 利用系数法道路照度计算书
日期:
客户:
设计者:
描述:
计算结果
序号 名称 类型 排列方式 间距 灯杆高度 仰角 利用系
数
计算距离 1 路灯 DLD-01 双侧对称排列
利用系数法道路平均照度计算公式:
E av = φUKN SW S = φUKN
E av W
式中 φ——光源的总光通量，lm
U ——利用系数
K ——维护系数
W ——道路宽度，m
S ——路灯安装距离，m
N ——与排列方式有关值，单侧N=0,交错N=1,相对矩形排列N=2 当选择路灯,类型为DLD-01,排列方式为双侧对称排列,间距为 灯杆高度为,仰角为°,利用系数为,时
灯的名称为SON plus 高光效高压钠灯 型号为SON 150W 功率为
错误!
达到标准照度的时候此灯的安装距离计算为：
错误!
在当前有多种灯的情况下道路的实际照度为：(lx),标准照度为：(lx)。

1.2
1.3 1.4 1.3
仪器仪表的装配
车间，电子元件
清洁 器件的装配车间
1.3
实验室,办公室，
设计室
一般 机械加工车间，
污染 机械装配车间，
1.4
严重 锻工车间，
1.5
室外 铸工车间
1.4
室外照明的照明利用系数μ
球状灯泡
0.05 0.11 0.15 0.2 0.2 0.25 0.25 0.25 0.27 0.27
柱头式 照明
道路照度计算
名称
单位
E-路面平均照度
lx
φ －光源总光通量
lm
N-灯柱的列数
μ －利用系数
k－照度补偿系数
B－路面宽度
m
D－电杆间距
m
数值 6
4200 2
0.2 1.4 10 20
注：Ｎ－单侧排列及交错排列时，取１ 对称排列时取２ k-通常取１.３～２.０，混凝土路面取小值
沥青路面取大值
灯具配光 B/h
0.04 0.07 0.1 0.12 0.13 0.14 0.16 0.16 0.18 0.19
悬挂式 三菱形灯泡
照明 （非对称）
0.09
0.18
0.16
0.31
0.2
0.38
0.22
0.43
0.24
0.47
0.25
0.48
0.26
0.51
0.27
0.52
0.28
0.53
0.3
0.53
照度补偿系数
卤钨灯
0.5 1
1.5 2
2.5 3 4 5
10 20 注：b-道路宽度 h-灯具安装高度
反射罩

P:灯具功率(W)N:灯具数量(取值2)L:灯杆间距(M)W:道路宽度
(M)
喵喵喵机动车道30米路宽（W=240W）24023030喵喵喵机动车道30米路宽（W=240W）
24023530喵喵喵非机动车及人行道7米路宽
（W=180W）
1801307喵喵喵路（喵喵喵至喵喵喵段）机动车道20米路宽（W=240W）
24022520喵喵喵路（喵喵喵至喵喵喵段）非机动
车及人行道7米路宽（W=180W）
（W=180W）
18012573喵喵喵路（喵喵喵至喵喵喵段）20米路
宽（W=240W）
240230204喵喵喵大街20米路宽（W=180W）
18023020喵喵喵机动车道30米路宽（W=240W）24023030喵喵喵非机动车及人行道7米路宽
（W=180W）
24013076喵喵喵喵喵喵路交叉口（W=240W*2）
480232507喵喵喵喵喵喵路交叉口（W=240W*2）48023245
功率密度计算
序号计算位置计算公式：LPD=P×N/
5
21
P×N/（W×L）
LPD：平均照度
备注（W/m2）
0.53≤1.0
0.46≤1.0
0.86≤0.7
0.96≤1.2
1.03≤0.7
0.80≤1.2
0.60≤0.8
0.53≤1.0
1.14≤0.7
0.60≤1.0
0.67≤1.0。

1.道路照度计算公式：Ｅ＝φＮＵ／ＫＢＤＥ：道路照度，φ：灯具光通量，Ｎ：路灯为对称布置时取２，单侧和交错布置时取１，Ｕ：利用系数，K：混泥土路面取1.3，沥青路面取2 ，B：路面宽度，D：电杆间距2.平均照度的计算公式：E=F.U.K.N/S.WU为利用系数，k为维护系数（混泥土路面取1.3，沥青路面取2 ，S为路灯安装间距（28，30为安装间距），W为道路宽度（18为道路有效宽度），N为路灯排列方式（(N路灯为对称布置时取2，单侧和交错布置时取1）E= 2x9000x0.65x0.36/18/30＝7.8Lx （110w高压钠灯，杆高10米，间距30米，道路有效宽度：20－1－1，双侧对称布置）E＝2x16000x0.65x0.36/18/30=13.8Lx （150W高压钠灯，杆高10米，间距30米，道路有效宽度：20－1－1，双侧对称布置）E＝2x9000x0.65x0.36/18/28=8.35Lx （110W高压钠灯，杆高10米，间距28米，道路有效宽度：20－1－1，双排对称布置）1、上边举例的数据中，2是代表对称布置取2，还是沥青路面取2（我得到资料中为提及路面）2、U利用系数和K维护系数，分别代表数据中哪个数值？3、公式中的F是什么数据？它对应数据中哪个数值？4、除道路宽度W，路灯排列方式N，安装间距S以外，F、U、K的数据在新的计算中如何得到1、上边举例的数据中，2是代表对称布置取22、U利用系数=0.65,K维护系数=0.363、公式中的F是光通量，它对应数据是9000和160004、除道路宽度W，路灯排列方式N，安装间距S以外，F、U、K的数据都是根据所选择的灯具和光源的类型得到的。

3.路灯灯具布置设计以30米宽的混凝土路面道路为例，假设该道路为次干路，车流较多，车速较快，则可选择双侧对称布置。

灯具高度H=8.5米，间距S=25米，灯具悬挑长2米，则有效路宽为26米，根据国家照明标准要求，其照明平均照度Eav不低于5.6Lx，照度均匀度Emin/ Eav 不小于0.35。

简单的照度计算公式
照度计算是电气技术和照明技术的重要组成部分，它用于衡量光照强度的大小。

在计算照度值时，可以使用简单的照度计算公式，其主要原理是采用照度计算后数值比较来确定照度值。

照度计算公式计算如下：
照度（lux）=照射功率（W）/面积（m2）
实际应用中，照度的计算基于国家和地区的规定，就要求的照度而言，如果小
于规定值，就要加大发光源的照度，即增加光源的照射功率，然后除以面积值，得出照度值，如果大于规定值，就要减小发光源照度，即减小光源的照射功率，再除以面积值，得出照度值。

照度计算公式有效地帮助电气工程师、照明设计师以及其他人们进行照度计算，有助于加快照明工程的进度，并提高照明设施的安全性和便捷性，因此，这个简单的公式不仅在照度计算方面非常实用，而且还在安全和人性化设计方面发挥了重要作用。

照度计算⽅法（估算）平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利⽤系数(CU)×维护系数(K)÷地板⾯积(长×宽) 公式说明：1、单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。

2、空间利⽤系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台⾯,所以与照明灯具的设计、安装⾼度、房间的⼤⼩和反射率的不同相关,照明率也随之变化。

如常⽤灯盘在3⽶左右⾼的空间使⽤，其利⽤系数CU可取0.6--0.75之间；⽽悬挂灯铝罩，空间⾼度6--10⽶时，其利⽤系数CU取值范围在0.7--0.45；筒灯类灯具在3⽶左右空间使⽤，其利⽤系数CU可取0.4--0.55；⽽像光带⽀架类的灯具在4⽶左右的空间使⽤时，其利⽤系数CU可取0.3--0.5。

以上数据为经验数值，只能做粗略估算⽤，如要精确计算具体数值需由公司书⾯提供，相关参数，在此仅做参考。

3、是指伴随着照明灯具的⽼化，灯具光的输出能⼒降低和光源的使⽤时间的增加，光源发⽣光衰;或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低⽽乘上的系数.⼀般较清洁的场所,如客厅、卧室、办公室、教室、阅读室、医院、⾼级品牌专卖店、艺术馆、博物馆等维护系数K取0.8；⽽⼀般性的商店、超市、营业厅、影剧院、机械加⼯车间、车站等场所维护系数K取0.7；⽽污染指数较⼤的场所维护系数K则可取到0.6左右。

室内照明利⽤系数法计算⽅法在平时做照度计算时，如果我们已知利⽤系数“CU”，则可以⽅便的利⽤⼀个经验公式进⾏快速计算，求出我们想要的室内⼯作⾯的平均照度值。

我们通常把这种计算⽅法称为“利⽤系数法求平均照度”，也叫流明系数法。

照度计算有粗略地计算和精确地计算2种。

例如，假设像住宅那样整体照度应该在100勒克斯(lx)的情况，⽽即使是90勒克斯(lx)也不会对⽣活带来很⼤的影响。

但是，如果是道路照明的话,情况就不同了。

地面照度计算
摘要：
一、地面照度计算的概述
1.地面照度计算的定义
2.地面照度计算的意义
二、地面照度计算的方法
1.照度计算公式
2.影响地面照度的因素
3.不同场景的照度计算实例
三、地面照度计算的应用
1.城市照明设计
2.室内照明设计
3.节能减排
正文：
地面照度计算是指在特定条件下，根据光源的亮度、距离等因素，计算出地面所需照度的方法。

它是照明设计、城市规划等领域的重要基础工作，对于保证人们生活、工作的安全和舒适性具有重要意义。

地面照度计算的方法主要基于照度计算公式。

一般来说，照度E与光源的光通量Φ、距离r和照度系数K之间有如下关系：E=Φ/（r*K）。

其中，光通量Φ表示光源发出的总光功率，距离r表示光源与地面之间的距离，照度系数K 则反映了光源的投射效率。

在实际计算中，还需要考虑其他因素，如地面反射
率、光源的照射角度等。

影响地面照度的主要因素包括光源的亮度、距离、光源的角度、地面的反射率等。

在实际应用中，需要根据具体场景进行调整。

例如，在城市照明设计中，需要考虑道路宽度、车辆速度、行人密度等因素，合理设置路灯的间距和高度；在室内照明设计中，需要考虑房间的大小、用途、家具的布置等因素，选择合适的照明设备和布局。

地面照度计算在节能减排方面也具有重要意义。

通过合理的照度计算，可以确保在满足照明需求的同时，尽可能地减少能源消耗，降低碳排放。

此外，照度计算还可以帮助我们选择合适的照明设备和材料，提高照明效果，延长设备寿命，降低维护成本。

总之，地面照度计算在照明设计、城市规划等领域具有重要作用。

0.16
0.16
0.18
0.19
悬挂式
三菱形灯 泡
照明
（非对 称）
0.09
0.18
0.16
0.31
0.2
0.38
0.22
0.43
0.24
0.47
0.25
0.48
0.26
0.51
0.27
0.52
0.28
0.53
0.3
0.53
照度补偿系数
卤钨灯
1.2
1.3 1.4 1.3
车间，电子元件
清洁 器件的装配车间
1.3
实验室,办公室，
设计室
一般 机械加工车间，
污染 机械装配车间，
1.4
严重 锻工车间，
1.5
室外 铸工车间
1.4
室外照 明的照 明利用
球状灯 泡
柱头式
照明
0.05 0.11 0.15 0.2 0.2 0.25
0.25
0.ห้องสมุดไป่ตู้5
0.27
0.27
0.04 0.07 0.1 0.12 0.13 0.14
道路照度计算
名称 E-路面平均照度
单位 数值
lx
6
φ－光源总光通量
lm
4200
N-灯柱的列数
2
μ－利用系数
0.2
k－照度补偿系数
1.4
B－路面宽度
m
10
D－电杆间距
m
20
注：Ｎ－单侧排列及交错排 列时，取１ 对称排列时取２
k-通常取１.３～２.０，混 凝土路面取小值
沥青路面取大值
灯具配光 反射罩
B/h
0.5 1

利用系数法道路照度计算书
日期: 客户: 设计者:
描述:
计算结果
序号 名称 类型
排列方式
间距 灯杆高度 仰角 利用系数 计算距离 1
路灯
DLD-01 双侧对称排列
35.00
10.00
15.00 0.45 33.60
利用系数法道路平均照度计算公式:
E av = φUKN SW S = φUKN
E av W
式中 φ——光源的总光通量，lm
U ——利用系数 K ——维护系数 W ——道路宽度，m S ——路灯安装距离，m
N ——与排列方式有关值，单侧N=0,交错N=1,相对矩形排列N=2 当选择路灯,类型为DLD-01,排列方式为双侧对称排列,间距为35.00m 灯杆高度为10.00m,仰角为15.00°,利用系数为0.45,时
灯的名称为SON plus 高光效高压钠灯 型号为SON 150W 功率为150.00W
E av = 16000.00 × 0.45 × 0.70 × 2
35.00 × 15.00 = 19.20lx
达到标准照度的时候此灯的安装距离计算为：
S = 16000.00 × 0.45 × 0.70 × 2
20.00 × 15.00 = 33.60m
在当前有多种灯的情况下道路的实际照度为：19.20(lx),标准照度为：20.00(lx)
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

城市道路照明设计计算根据《城市道路照明规范》机动车交通道路照明标准，道路评价指标以路面平均亮度（或路面平均照度）、路面照度均匀度、眩光限制、环境比和诱导性为评价指标。

亮度计算和眩光计算比较复杂，在实际照明工程设计中，照明计算通常只进行照度计算，当对照明质量要求较高时，才要求做亮度计算与眩光计算，因此，我们采用路面平均照度Ev（lx）作为评价指标。

进行平均照度计算时，通常采用利用系数法平均照度 Ev=，其中：N——路灯排列方式，1代表单排、交错排列，2表示双排排列；图1 常规照明灯具布置的五种基本方式：(a)单侧布置；(b)双侧交错布置；(c)双侧对称布置；(d)中心对称布置；(e)横向悬索布置n——每盏灯中的光源数；——灯泡的光通量，灯泡的光通量与光源类型、光源功率、生产厂家都有关系，如：高压钠灯光效为80~130lm/W，金卤灯的光效为67~110lm/W；μ——灯具利用系数，指投射到参考平面上的光通量与照明装置中的光源的额定光通量之比，与灯具效率，灯具配光类型有关，可参阅《照明手册》中灯具利用系数表，对普通照明要求场合亦可取经验值0.35~0.45；K——维护系数，道路照明的维护系数为光源的光衰系数和灯具因污染的光衰系数的乘积。

根据目前我国常用道路照明光源和灯具的品质及环境状况，以每年对灯具进行一次擦拭为前提，维护系数可按表1确定。

表1 道路照明的维护系数IP（INTERNATIONAL PROTECTION）防护等级系统将灯具依其防尘防湿气之特性加以分级，是由两个数字所做成，第一个数字表示灯具离尘、防止外物侵入的等级，第二个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，IP54表示完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具正常工作，防止各方向飞溅而来的水进入灯具造成损害；S——灯杆间距，灯杆间距与灯具的配光类型、布置方式、路面的有效宽度有关，见表2，m；表2 灯具的配光类型、布置方式与灯具的安装高度、间距的关系注：Weff为路面有效宽度(m)。
