GB51210-2016建筑施工脚手架安全技术统一标准详解及方案编审要点！标准发布公告中华人民共和国住房和城乡建设部公告第1383号文，关于发布国家标准《建筑施工脚手架安全技术统一标准》GB51210-2016，自2017年7月1日起实施。
其中，第8.3.9、9.0.5、9.0.8、11.2.1、11.2.2 条为强制性条文，必须严格执行。
《建筑施工脚手架安全技术统一标准》新标准涵盖11个章节。
包括总则、术语和符号、基本规定、材料构配件、荷载、设计、结构试验与分析、构造要求、搭设与拆除、质量控制、安全管理及附录A脚手架力学性能试验方法。
1总则1.0.1 为统一建筑施工脚手架设计、施工、使用及管理，做到技术先进、安全适用、经济合理，制定本标准。
1.0.2 本标准适用于建筑工程和市政工程施工用脚手架的设计、施工、使用及管理。
2术语2.1.2 作业脚手架operation scaffold由杆件或结构单元、配件通过可靠连接而组成，支承于地面、建筑物上或附着于工程结构上，为建筑施工提供作业平台和安全防护的脚手架；包括以各类不同杆件（构件）和节点形式构成的落地作业脚手架、悬挑脚手架、附着式升降脚手架等。
简称作业架。
盘扣式作业架扣件式作业架2.1.3 支撑脚手架shoring scaffold由杆件或结构单元、配件通过可靠连接而组成，支承于地面或结构上，可承受各种荷载，具有安全保护功能，为建筑施工提供支撑和作业平台的脚手架；包括以各类不同杆件（构件）和节点形式构成的结构安装支撑脚手架、混凝土施工用模板支撑脚手架等。
简称支撑架。

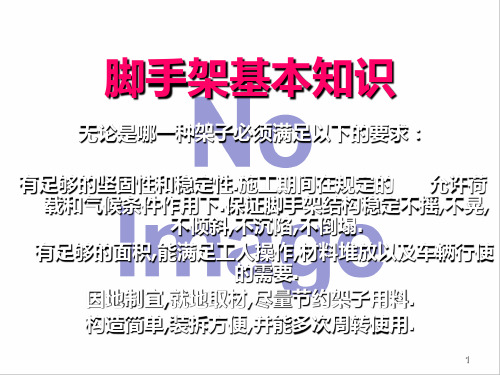

扣件式支撑架卸料平台支撑架3基本规定3.1.3 脚手架的设计、搭设、使用和维护应满足下列要求：1 应能承受设计荷载；2 结构应稳固，不得发生影响正常使用的变形；3 应满足使用要求，具有安全防护功能；4 在使用中，脚手架结构性能不得发生明显改变；5 当遇意外作用和偶然超载时，不得发生整体破坏；6 脚手架所依附、承受的工程结构不应受到损害。
建筑施工附着升降脚手架管理暂行规定：《建筑施工附着升降脚手架管理暂行规定》是为了贯彻“安全第一，预防为主”的方针，加强建筑施工附着升降脚手架的管理而颁布的相关规定。
具体内容：建筑施工附着升降脚手架管理暂行规定第一章总则第一条为贯彻“安全第一，预防为主”的方针和《中华人民共和国建筑法》，加强建筑施工附着升降脚手架（以下简称“附着升降脚手架”）的管理，保证施工安全，制定本规定。
第二条本规定适用于在高层、超高层建筑工程结构上使用的由不同形式的架体、附着支承结构、升降设备和升降方式组成的各类附着升降脚手架。
第三条各类附着升降脚手架的设计、制作、安装、使用和拆卸都必须执行本规定，并应遵守相关现行国家和行业的规程、规范、标准和规定。
第四条建设部对附着升降脚手架实行统一管理。
各省、自治区和直辖市的建设行政主管部门对本辖区内附着升降脚手架实施监督管理。
第二章设计计算第五条附着升降脚手架的设计应执行本规定和《建筑结构荷载规范》（GBJ9）、《钢结构设计规范》（GBJ17）、《冷弯薄壁型钢结构技术规范》（GBJ18）、《混凝土结构设计规范》（GBJ10）、《编制建筑施工脚手架安全技术标准的统一规定》（修订稿）以及其它有关标准。
第六条附着升降脚手架的架体结构和附着支承结构应按“概率极限状态法”进行设计计算，承载力设计表达式为：γOS≤R式中：γO－结构重要性系数，取0.9；S－荷载效应；R－结构抗力。
第七条附着升降脚手架升降结构中的升降动力设备、吊具、索具，按“容许应力设计法”进行设计计算，执行本规定和有关起重吊装的现行规范，计算表达式为：σ≤[σ]式中：σ－设计应力[σ]－容许应力第八条附着升降脚手架的各组成部分应按其结构形式、工作状态和受力情况，分别确定在使用、升降和坠落三种不同状况下的计算简图，并按最不利情况进行计算和验算。
必要时应通过整体模型试验验证脚手架架体结构的设计承载能力。
第九条附着升降脚手架设计中荷载标准值应分使用、升降及坠落三种状况按以下规定分别确定：1.恒载标准值GK包括架体结构、围护设施、作业层设施以及固定于架体结构上的升降机构和其它设备、装置的自重，其值可按现行《建筑结构荷载规范》（GBJ9）附录一确定。
脚手架方案安全计算书（GB51210-2016规范）悬挑式脚手架扣件式脚手架计算书（计算软件：品茗安全计算软件V12.0）计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《建筑地基基础设计规范》GB50007-2011一、脚手架参数卸荷设置有结构重要性系数γ0 1.1脚手架安全等级一级脚手架搭设排数双排脚手架脚手架钢管类型Ф48×3脚手架架体高度H(m) 45立杆步距h(m) 1.8 立杆纵距或跨距la(m) 1.5立杆横距lb(m) 0.9 内立杆离建筑物距离a(m) 0.2双立杆计算方法不设置双立杆二、荷载设计脚手架设计类型结构脚手架脚手板类型竹芭脚手板脚手板自重标准值Gkjb(kN/m2)0.1 脚手板铺设方式2步1设密目式安全立网自重标准值Gkmw(kN/m2) 0.01 挡脚板类型木挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.17 挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kN/m)0.129 结构脚手架作业层数njj 2结构脚手架荷载标准值Gkjj(kN/m2) 2 地区广东东莞市安全网设置全封闭基本风压ω0(kN/m2)0.35风荷载体型系数μs 1 风压高度变化系数μz(连墙件、单立杆稳定性)1.05，1.05风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性) 0.367，0.367计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n2横杆抗弯强度设计值[f](N/mm2)205 横杆截面惯性矩I(mm4) 107800 横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4490纵、横向水平杆布置承载能力极限状态q=1.2×(0.033+Gkjb×lb/(n+1))+1.4×Gk×lb/(n+1)=1.2×(0.03 3+0.1×0.9/(2+1))+1.4×2×0.9/(2+1)=0.916kN/m正常使用极限状态q'=(0.033+Gkjb×lb/(n+1))=(0.033+0.1×0.9/(2+1))=0.063kN /m计算简图如下：计算简图1、抗弯验算Mmax=0.1qla2=0.1×0.916×1.52=0.206kN·mσ=γ0Mmax/W=1.1×0.206×106/4490=50.49N/mm2≤[f]=20 5N/mm2满足要求！2、挠度验算νmax=0.677q'la4/(100EI)=0.677×0.063×15004/(100×20600 0×107800)=0.098mmνmax＝0.098mm≤[ν]＝min[la/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态Rmax=1.1qla=1.1×0.916×1.5=1.511kN正常使用极限状态Rmax'=1.1q'la=1.1×0.063×1.5=0.104kN四、横向水平杆验算承载能力极限状态由上节可知F1=Rmax=1.511kNq=1.2×0.033=0.04kN/m正常使用极限状态由上节可知F1'=Rmax'=0.104kNq'=0.033kN/m1、抗弯验算计算简图如下：计算简图弯矩图(kN·m)σ=γ0Mmax/W=1.1×0.457×106/4490=111.935N/mm2≤[f]= 205N/mm2满足要求！2、挠度验算计算简图如下：计算简图变形图(mm)νmax＝0.134mm≤[ν]＝min[lb/150，10]＝min[900/150，10]＝6mm满足要求！3、支座反力计算承载能力极限状态Rmax=1.529kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数1扣件抗滑承载力验算：纵向水平杆：Rmax=1.1×1.511/2=0.756kN≤Rc=1×8=8kN横向水平杆：Rmax=1.1×1.529kN≤Rc=1×8=8kN满足要求！六、荷载计算脚手架架体高度H 45 脚手架钢管类型Ф48×3每米立杆承受结构自重标准值gk(kN/m) 0.129立杆静荷载计算1、立杆承受的结构自重标准值NG1k单外立杆：NG1k=(gk+la×n/2×0.033/h)×H=(0.129+1.5×2/2×0.033/1.8)×45 =7.054kN单内立杆：NG1k=7.054kN2、脚手板的自重标准值NG2k1单外立杆：NG2k1=(H/h+1)×la×lb×Gkjb×1/2/2=(45/1.8+1)×1.5×0.9×0.1×1/2/2=0.878kN1/2表示脚手板2步1设单内立杆：NG2k1=0.878kN3、栏杆与挡脚板自重标准值NG2k2单外立杆：NG2k2=(H/h+1)×la×Gkdb×1/2=(45/1.8+1)×1.5×0.17×1/2=3.31 5kN1/2表示挡脚板2步1设4、围护材料的自重标准值NG2k3单外立杆：NG2k3=Gkmw×la×H=0.01×1.5×45=0.675kN5、构配件自重标准值NG2k总计单外立杆：NG2k=NG2k1+NG2k2+NG2k3=0.878+3.315+0.675=4.867kN 单内立杆：NG2k=NG2k1=0.878kN立杆施工活荷载计算外立杆：NQ1k=la×lb×(njj×Gkjj)/2=1.5×0.9×(2×2)/2=2.7kN 内立杆：NQ1k=2.7kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(NG1k+ NG2k)+1.4×NQ1k=1.2×(7.054+4.867)+ 1.4×2.7=18.085kN 单内立杆：N=1.2×(NG1k+ NG2k)+1.4×NQ1k=1.2×(7.054+0.878)+ 1.4×2.7=13.297kN 七、钢丝绳卸荷计算钢丝绳不均匀系数α0.85 钢丝绳安全系数k 6钢丝绳绳夹型式马鞍式拴紧绳夹螺帽时螺栓上所受力T(kN)15.19钢丝绳绳夹数量 3 吊环设置共用吊环钢筋直径d(mm) 22 钢丝绳型号6×19钢丝绳公称抗拉强度(N/mm2) 1400 钢丝绳受力不均匀系数Kx1.5 卸荷系数Kf 0.8 上部增加荷载高度(m) 6脚手架卸荷次数1第N 次卸荷 钢丝绳直径(mm) 卸荷点位置高度hx(m) 卸荷点净高hj(m) 钢丝绳上下吊点的竖向距离ls(m) 上吊点距内立杆下吊点的水平距离HS(mm) 上吊点距外立杆下吊点的水平距离HS(mm) 卸荷点水平间距HL(m)115.5 2124320011001.5钢丝绳卸荷钢丝绳绳卡作法钢丝绳连接吊环作法(共用)第1次卸荷验算α1=arctan(ls/Hs)=arctan(3000/200)=86.186°α2=arctan(ls/Hs)=arctan(3000/1100)=69.864°钢丝绳竖向分力标准值，不均匀系数KX取1.5由于脚手架所使用的钢丝绳应采用荷载标准值按容许应力法进行设计计算,计算钢丝绳竖向分力标准值时，立杆所受力按上面计算取标准值。
1.总则附录A：脚手架机械性能测试方法2.术语和符号附录B：部件机械性能测试方法3.基本规定附录C：框架结构机械性能测试方法4.部件和配件5。
荷载6.设计7.结构测试和分析8.结构要求9.安装和拆除10.质量控制11.检查和验收12.一般安全管理该标准的制定旨在统一建筑脚手架的设计，建造，使用和管理，以实现先进的技术，安全性，适用性和经济合理性；适用于建筑工程和市政工程。
脚手架的结构包括起降脚手架，悬臂脚手架，附接的升降脚手架等。
带板扣式外框，扣件式外框，攀爬框和门式外框的竹脚手架是指一种脚手架。
提供用于施工的支撑和工作平台，包括由各种构件（组件）和节点组成的结构安装支撑脚手架，以及用于混凝土施工的模板支撑脚手架等。
简称为支撑框架。
支撑脚手架支撑脚手架（工作平台）的安全等级和脚手架稳定承载力的安全系数①计算模型：将脚手架的整体计算转化为步距为H的单杆稳定承载力的计算；无论荷载有多大，都采用相同的结构重要性系数和计算方法。
安全等级及安全系数脚手架稳定承载力②计算参数：取自框架结构试验。
架设高度越高，不可预见因素的影响越大，理论与实践之间的差异也越大。
安全等级和安全系数脚手架稳定承载力③脚手架的架设高度调节系数K：该系数不能完全反映这样的概念，即荷载越大，架设高度越高，脚手架的风险越大。
安全等级和安全系数的划分依据是：脚手架的应用技术和施工经验+高危分区和分段工程的印刷和分发安全管理措施的通知（JZ [2009] 87号）。
高风险分区和分段工程的安全管理措施（JZ [2009] 87号文件）[要求特殊方案和专家论证的范围]模板工程和支持系统：（1）工具型模板工程：包括滑动模板，爬升模板和飞行模板。
2（2）混凝土模板支护工程：架设高度8m及以上；架设跨度18m及以上，总建筑荷载15kn / M及以上；集中线负荷20KN / M以上。
（3）承重支撑系统：用于钢结构安装及其他全支撑系统，承重单点集中载荷超过700kg。
