2019年中考物理实验专题复习——探究影响导体电阻大小因素的实验

专题四　实验题类型一光学实验实验❶　探究光反射时的规律1．（2019·吉林市二模）如图所示，在探究光的反射规律实验中，使激光束紧贴纸板照射的目的是显示________，将纸板NOF向前折或者向后折，在纸板NOF 上________看到反射光，若将纸板沿着ON对折，发现反射光与入射光的径迹完全重合，这说明反射角________入射角。

实验❷　探究平面镜成像的特点2.（2019·长春模拟）如图是“探究平面镜成像特点”的实验装置。

（1）实验器材有：带底座的玻璃板、刻度尺、白纸、笔、火柴、光屏，两支外形相同的蜡烛A和B，选用玻璃板代替平面镜，主要目的是便于确定____________。

（2）在竖立的玻璃板前面点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的______（选填“前”或“后”）侧观察。

（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛A的像，这说明平面镜成的是______像。

（4）当蜡烛A向玻璃板靠近，蜡烛A的像大小将________。

实验❸　探究凸透镜成像的规律3．（2016·长春中考）小明在“探究凸透镜成像的规律”实验时：（1）组装并调整实验器材，使烛焰、凸透镜和光屏三者的中心在____________上。

（2）调整蜡烛、凸透镜和光屏到如图所示的位置，光屏上得到清晰的________（选填“放大”“缩小”或“等大”）的实像，这一成像规律在生活中的应用是__________。

（3）保持图中凸透镜和光屏的位置不变，将蜡烛向左移动一段距离，屏上的像变模糊了。

小明将自己的眼镜放在蜡烛和凸透镜之间，并适当调整眼镜的位置，光屏上的像又清晰了，则小明戴的是________（选填“近视”或“远视”）眼镜。

4．（2019·吉林市一模）为了探究近视眼和远视眼的成因，小强和同学课后利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成形状可改变的液体透镜，当蜡烛、光屏和液体透镜如图放置，光屏上出现清晰的烛焰像，此烛焰像应是________（选填“放大”“缩小”或“等大”）的实像。

实验05探究影响导体电阻大小的因素1．【实验目的】通过探究式实验，得出影响导体电阻大小的因素。

2．【实验器材】（1）电源、导体若干、开关、电流表、导线（2）电流表作用：①测量电路中的电流；②反映电阻的大小。

3.【设计实验】（1）提出问题：电阻的大小可能与什么因素有关？（2）猜想假设：可能和导体材料、长度、横截面积和温度有关。

说说你的猜想理由。

（3）如何验证你的猜想：①测量什么物理量？测几次？②需要什么器材？③怎样设计实验电路？4. 【实验步骤】ᯗ（1）设计实验电路图；（2）选用粗细相同、长度不同的两根镍铬合金丝，分别将它们接入电路中，观察电流表的示数。

比较流过长短不同的镍铬合金丝电流的大小。

（3）选用长度相同、横截面积不同的两根镍铬合金丝，分别将它们接入电路中，观察电流表的示数。

比较流过粗细不同的镍铬合金丝电流的大小。

（4）选用长度相同、横截面积相同，但是材料不同的两根金属丝，分别将它们接入电路中，观察电流表的示数。

比较流过材料不同的金属丝电流的大小。

（5）把实验结果填写在下面的实验记录表中；（6）断开开关，整理器材，分析论证得出结论。

5. 【实验表格】6．【实验结论】（1）导体电阻的大小取决于导体的材料、长度和横截面积，还与温度有关。

（2）材料、横截面积相同的导体，长度越长，电阻越大。

（3）材料、长度相同的导体，横截面积越小，电阻越大。

（4）另外，电阻还跟温度有关。

一般情况，温度越高，电阻越大。

在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大的材料导电性能较弱。

7．【注意事项】（1）连接电路前开关应断开。

（2）闭合开关前要检查电路的连接情况，并进行试触，以确保不损坏电流表。

1.实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。

（也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）2.实验方法：（1）控制变量法：①探究导体电阻与导体材料的关系时，控制长度和横截面积均相同；②探究导体电阻与导体长度的关系时，控制材料和横截面积相同相同；③探究导体电阻与导体横截面积的关系时，控制材料和长度相同。

3.如图所示，用一段细铁丝做一个支架（作为转动轴），把一根中间戳有小孔（没有戳穿）的塑料吸管放在支架上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管，使其带负电。下列分析正确的是
A.摩擦前，静止的吸管对支架的压力和支架对吸管的支持力是一对平衡力
B.摩擦前，静止的吸管受到的重力和支架对吸管的支持力大小相等
【答案】(1).运动(2).折射(3).惯性
【解析】
【详解】第一空．因为人坐在火车中，以列车为参照物，绿树和火车之间的位置不断发生变化，所以绿树是运动的。
第二空．小明透过车窗的玻璃看到窗外的美丽景色，光线穿过玻璃时，发生了折射，所以看到的是由于光的折射现象而形成的像。
第三空．列车减速进站时，由于小明具有惯性保持原来的运动状态继续向前运动，所以小明感觉自己的身体向列车前进的方向倾斜。
12.学生换座位时，两名同学水平推着甲、乙两个相同的桌子，桌子在水平地面上做匀速直线运动，其中甲桌子上放着一个书包，乙桌子是空的，此过程中，地面对甲桌子的摩擦力____（选填“大于”、“小于”或“等于”）地面对乙桌子的摩擦力；与甲桌子一起做匀速直线运动的书包____（选填“受”或“不受”）摩擦力。（不计空气阻力）
B．测力计从a位置转到b位置后，右侧力臂变小，左侧力和力臂不变，因此右侧力变大，即比a位置的示数大，故B错误；
C．测力计从a位置移至c位置后，右侧力臂变大，左侧力和力臂不变，因此右侧力变小，比a位置的示数小，故C错误；
D．测力计在c位置时，对模型水平向右吹风，上边空气流速大，压强小，机翼模型受到升力，左侧力变小，左侧力臂不变，右侧力臂不变，则右侧力变小，即测力计的示数变小，故D错误。
C．小球从斜面滚下的过程中，质量不变，高度减小，重力势能减小，故C正确；
D．小球运动的过程中，速度大小不断改变，受条形磁体吸引，运动方向发生改变，因此运动状态不断改变，故D正确。

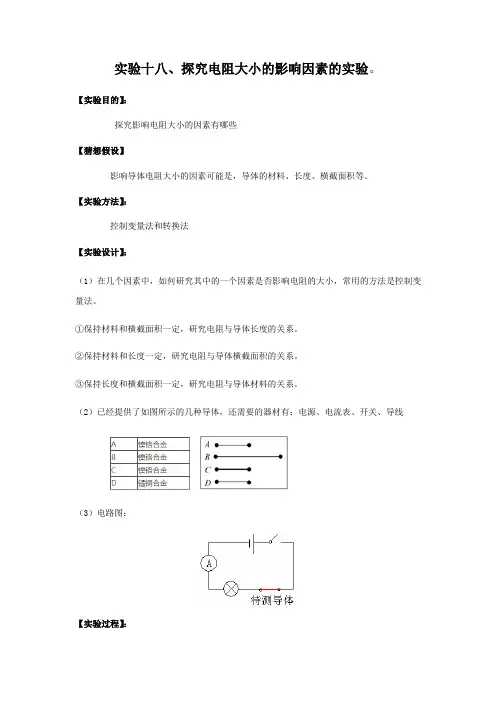

实验十八、探究电阻大小的影响因素的实验。

【实验目的】：探究影响电阻大小的因素有哪些【猜想假设】影响导体电阻大小的因素可能是，导体的材料、长度、横截面积等。

【实验方法】：控制变量法和转换法【实验设计】：（1）在几个因素中，如何研究其中的一个因素是否影响电阻的大小，常用的方法是控制变量法。

①保持材料和横截面积一定，研究电阻与导体长度的关系。

②保持材料和长度一定，研究电阻与导体横截面积的关系。

③保持长度和横截面积一定，研究电阻与导体材料的关系。

（2）已经提供了如图所示的几种导体，还需要的器材有：电源、电流表、开关、导线（3）电路图：【实验过程】：①探究电阻大小跟导体长度的关系应选择A、B两根电阻丝。

表1结论：导体的材料和横截面积一定时，导体的长度越长，导体的电阻越大。

②探究电阻的大小跟导体横截面积的关系应选择A、C两根电阻丝。

表2结论：导体的长度、材料一定时，导体的横截面积越小，导体的电阻越大。

③探究电阻的大小跟导体材料的关系应选择A、D两根电阻丝。

结论：导体的电阻与材料有关。

【实验补充】：导体的电阻受温度的影响：（1）导体的电阻与它的温度的高低有关，金属导体的电阻通常随温度的升高而增大。

而有些导体的电阻，如铅笔芯（石墨），其电阻是随着温度的升高而减小。

在温度变化不大时，一般不考虑温度对电阻的影响。

（2）在超低温的情况下电阻突然减小为零。

【考点方向】：1、结论可总结成公式，其中ρ叫电阻率，与导体的材料有关。

假如架设一条输电线路，一般选铝导线，因为在相同条件下，铝的电阻小，减小了输电线的电能损失；而且铝导线相对来说价格便宜。

2、研究电阻与导体材料关系时”控制长度和横截面积不变，只改变材料，看电流表示数的变化，从而得出电阻与材料有关的结论。

3、该实验用到了两个实验探究方法：控制变量法和转换法。

4、该实验中“转换法”的使用体现把电流表示数的变化情况来表示电阻的大小。

5、实验中用其中一个规格的材料实验时，发现刚闭合开关电流表的读数和过一段时间后第二次电流表的读数有明显的不同，说明电阻的大小还受温度的影响。

中考物理一轮复习专题练习——影响导体电阻大小的因素实验题专练有答案1．某学习小组在探讨影响导体电阻大小的因素时，阅读资料发现在导体材料和粗细相同时，其电阻大小与长度成正比，即可以用下述表达式表示：R＝kx，其中k为比例常数，x为导体的长度．于是他们用下面的器材：电压恒定的电源、开关、粗细均匀的镍铬合金丝、电压表等及图甲电路来探究此问题，图中AB为镍铬合金丝，P为滑动片，图乙为实物连线图．(1)他们的实验方法是控制_________不变．(2)调节镍铬合金丝上的滑动片，电压表的示数_______(填“能”或“不能”)反映镍铬合金丝AP间电阻的变化，理由是____________________________．(3)要完成此实验，除了记录电压表示数外，还需要的测量器材是_____________________．2．在探究“电阻的大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a、b、c是镍铬合金制成的三根导线，a、b长度相同但粗细（横截面积）不同，a、c粗细相同而长短不同，导线d由锰铜合金制成，长短、粗细与导线b相同。

（1）实验中电流表的示数越大，对应的导线电阻越_____；（2）将导线a接在M、N之间，闭合开关，电流表示数如图乙所示，此时电流为_____A；（3）依次将导线b、c、d替换导线a接入电路，电流表对应的示数如下表所示：①选导线a、b比较是为了探究导线电阻的大小与_____的关系；探究导线电阻的大小与材料的关系，应选用的两根导线是_____（填写导线代号）；②由此可知：导线电阻的大小与材料有关，用相同材料制成的导线长度越_____，横截面积越_____，电阻越大：（4）若想进一步用“伏安法”测量导线a的电阻，除了如图甲所示的器材外，至少还需要在此电路接入一个_____表和一个变阻器，连好电路后，经多次测量，绘得导线a 的U﹣I图象如图丙所示，则其电阻为_____Ω。

3．在研究导体电阻与哪些因素有关的实验中，小明采用了图中所示的电路．闭合开关，夹子P向左滑动时，电阻丝连入电路的长度变长，观察到电流表示数变小，灯的亮度变暗．小明在得出导体电阻与长度关系的同时，还得出”灯泡的亮度由电流大小决定“的结论．（1）你认为小明关于灯泡的亮度由电流大小决定的结论是_______的．（2）小丽用L1“6V 3W“和L2”6V 2W“的两个小灯泡及6V的电源等器材，设计如下实验来验证小明的结论是否正确，请你帮她将实验步骤填写完整：①将两个小灯泡串联，接到6V的电路中，则通过两灯的电流_________；灯_____两端的电压较大；可观察到灯_______较亮；②将两个小灯泡并联，接到6V的电路中，则两灯两端的电压____；通过灯__的电流较大，可观察到灯____较亮．（3）由以上实验可以得出灯泡的亮度由______决定．4．小芳在探究影响导体电阻大小的因素时，猜想导体的电阻可能与下列因素有关：A．导体的材料 B．导体的长度 C．导体的横截面积为验证上述猜想，小芳用图甲的器材进行实验，其中①、②、③是镍洛合金丝，④是锰铜丝（1）连接电路时，开关应处于___状态，在M、N之间分别接上不同的导体，闭合开关后通过观察_____来比较导体电阻的大小．（2）为验证猜想B，应选用编号为_____两根金属丝分别接入电路进行实验（3）分别将①、③两金属丝接入图中M、N两点间，电流表的示数不同，由此得到的结论是：当材料和长度相同时，导体电阻跟________有关（4）小芳同学想进一步测出②的电阻大小，把②接在M、N的同时并联上电压表测出其两端的电压为1V，电流表的示数如图乙所示，此读数为____A，则②的电阻为______Ω5．在探究决定电阻大小的因素时，研究小组中甲、乙、丙三位同学作出如下猜想：甲：导体的电阻与导体的长度有关。

2019年中考物理实验专题复习——探究串、并联电路中电压的关系答案解析1．（2018•自贡）在“探究串联电路电压的特点”活动中。

（1）如图所示，连接电路时，至少需要6根导线；实验中应选择规格不同（选填“相同”或“不同”）的小灯泡。

（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是L2断路或L1短路（填出一种即可）。

（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。

她能否测出L2两端电压？不能，理由是：电压表的正负接线柱接反了。

（4）小明分别出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。

请对小明的做法进行评价：根据一次实验得出的结论具有偶然性，改进方法是应更换规格不同的灯泡进行多次实验。

U AB/V U BC/V U AC/V2.6 1.8 4.4【分析】（1）根据电路图判定导线的条数；为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）L2断路或L1短路电压表都没有示数（3）电压表连接时电流从正接线柱流入；（4）只进行了一次实验就得出结论，不具有普遍性；为了使实验结论具有普遍性，应进行多次测量。

【解答】解；（1）由电路图可知，至少需要6根导线；为了避免实验的偶然性，使探究得出的结论具有普遍意义，实验中应选择规格不同的小灯泡；（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是：L2断路或L1短路；（3）测L1两端的电压时，A与电压表的正接线柱相连。

小芳将与A点相连的导线改接到C 点，则会造成电流从电压表的负接线柱流入了，即电压表的正负接线柱接反了，故她不能测出L2两端电压；（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出普遍规律，故应更换规格不同的灯泡进行多次实验。

故答案为：（1）6；不同；（2）L2断路或L1短路；（3）电压表的正负接线柱接反了；（4）根据一次实验得出的结论具有偶然性；应更换规格不同的灯泡进行多次实验。

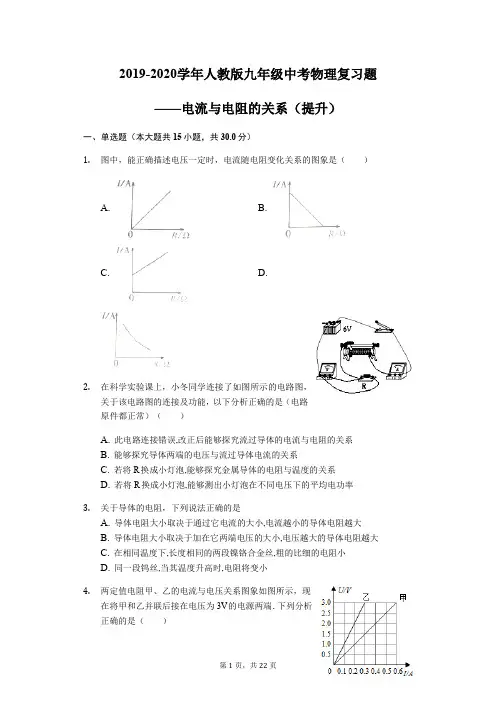

2019-2020学年人教版九年级中考物理复习题——电流与电阻的关系（提升）一、单选题（本大题共15小题，共30.0分）1.图中，能正确描述电压一定时，电流随电阻变化关系的图象是（）A. B.C. D.2.在科学实验课上，小冬同学连接了如图所示的电路图，关于该电路图的连接及功能，以下分析正确的是（电路原件都正常）（）A. 此电路连接错误,改正后能够探究流过导体的电流与电阻的关系B. 能够探究导体两端的电压与流过导体电流的关系C. 若将R换成小灯泡,能够探究金属导体的电阻与温度的关系D. 若将R换成小灯泡,能够测出小灯泡在不同电压下的平均电功率3.关于导体的电阻，下列说法正确的是A. 导体电阻大小取决于通过它电流的大小,电流越小的导体电阻越大B. 导体电阻大小取决于加在它两端电压的大小,电压越大的导体电阻越大C. 在相同温度下,长度相同的两段镍铬合金丝,粗的比细的电阻小D. 同一段钨丝,当其温度升高时,电阻将变小4.两定值电阻甲、乙的电流与电压关系图象如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是（）A. 甲的电阻是乙的电阻的两倍B. 甲的电压是乙的电压的两倍C. 流过甲的电流是流过乙的两倍D. 流过乙的电流是流过甲的两倍5.下列说法不正确的是（）A. 当加在某电阻两端的电压改变时,该电阻两端的电压与电流的比值也随着改变B. 用不同的电阻研究电流和电压的关系,得到的结论都一样C. 同一电阻,它两端电压越大,通过它的电流也越大D. 相同的电压加在阻值不同的导体两端,电流一定不同6.一位同学用如图所示的电路探究“电流与电阻的关系”．电源电压不变，下表是实验数据，若第四次实验时将定值电阻的阻值由30Ω调为40Ω后就直接读出电流表的示数，这个示数应该是（）A. B. C. D.7.关于电流、电压、电阻的关系，下列说法正确的是（）A. 在电压一定时,导体的电阻跟通过导体的电流成反比B. 在电阻一定时,导体两端的电压跟通过导体的电流成正比C. 在电流一定时,导体两端电压跟导体电阻成正比D. 通过导体的电流跟导体两端电压成正比,跟导体的电阻成反比8.某同学在探究“电流跟电阻、电压的关系”时，收集到的数据如下表，根据表中数据可得出的实验结论为（）A. 电阻一定时,电流与电压成正比B. 电阻一定时,电压与电流成正比C. 电压一定时,电阻与电流成反比D. 电压一定时,电流与电阻成反比9.将两个定值电阻R1、R2分别接在不同的电源上，通过它们的电流分别为I1、I2，已知I1>I2，则下列说法正确的是（）A. R可能等于RB. R一定大于RC. R一定小于RD. R一定等于R10.滑动变阻器在电学实验中的作用非常重要，下列实验中它所起的作用与其它三个明显不同的是（）A. 探究电流与电压关系B. 探究电流与电阻关系时C. 测量定值电阻的阻值D. 探究小灯泡亮度与电功率的关系11.如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”。

探究影响电阻大小的因素（1）影响电阻大小的因素有：导体的材料、横截面积、长度、温度等。

（2）结论叙述：A.当导体的材料和横截面积一定时，长度越长，电阻越大；B．当导体的材料和长度一定时，横截面积越大，电阻越小；C．当导体横截面积和长度一定时，材料不同，电阻不同；D．一般的材料，在温度越高时，电阻越大，温度越低时，电阻越小。

有些物体当温度低到某一值时，电阻突然消失的现象，叫超导现象，这样的材料叫超导材料，制成的导体叫超导体。

（3）该实验探究采用了控制变量法和转换法（将导体电阻的大小转换为电流表电流示数的大小）。

例题精选（2019湖北黄石）（1）为探究影响电阻大小的因素，甲同学利用同一种合金材料的a、b、c三条电阻丝进行实验，a、b长度相同，b、c粗细相同，如图1所示。

连接电路，分别接通a、b、c，电流表的三次示数如图2所示，根据示数可以得出以下结论：①比较a、b两次电表示数，可以得出电阻大小跟导体有关。

②比较b、c两次电表示数，可以得出电阻大小跟导体有关。

③由实验可以得出：三个电阻丝阻值从大到小关系是。

（2）乙同学利用这套实验器材试图对电热与电阻的关系进行探究：①考虑到没有计时工具，他用小木棍蘸取等量蜡烛油分别粘放在a、b、c电阻丝的中点处，然后使a、b、c电阻丝能同时通电发热。

乙同学是想利用来反映电阻丝发热量的大小。

②乙同学选择的电路图如图3所示，采取的是三个电阻丝（选填“串联”或“并联”）的连接方式，请你将未完成的电路连线补充完整。

③接通电路，观察到小木棍掉落的先后顺序是。

结合实验现象和甲同学实验得到的电阻大小关系，乙同学推测出：通电时间相同的情况下，电阻大的电阻丝产生的电热（选填“多”或“少”），发现该结论与已学的焦耳定律不符。

请你帮助他进行解释：在相同的通电时间内，当时，电阻大的电热就多；当时，电阻大的电热就少。

【答案】（1）①横截面积②长度③R a＞R b＞R c（2）①小木棍掉落的时间②并联见右图：③c、b、a 少通过电阻的电流相同（串联）电阻的电压相同（并联）【解析】（1）①由题意和图示可知：a、b的材料和长度相同，只有横截面积不同，所以探究的是电阻大小跟导体横截面积的关系。

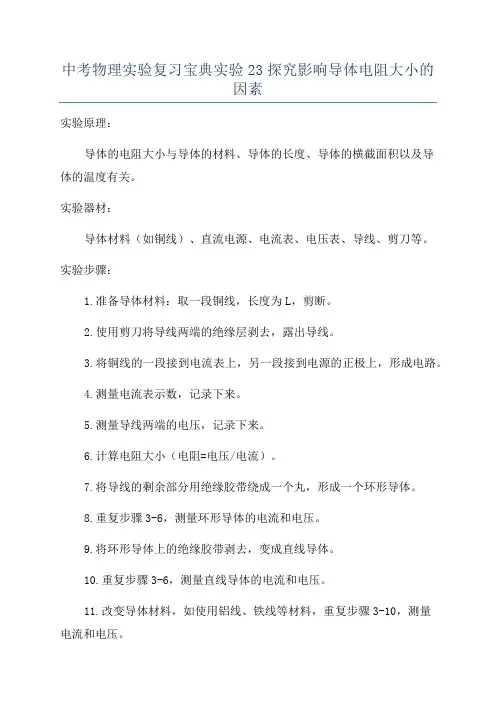

中考物理实验复习宝典实验23探究影响导体电阻大小的因素实验原理：导体的电阻大小与导体的材料、导体的长度、导体的横截面积以及导体的温度有关。

实验器材：导体材料（如铜线）、直流电源、电流表、电压表、导线、剪刀等。

实验步骤：1.准备导体材料：取一段铜线，长度为L，剪断。

2.使用剪刀将导线两端的绝缘层剥去，露出导线。

3.将铜线的一段接到电流表上，另一段接到电源的正极上，形成电路。

4.测量电流表示数，记录下来。

5.测量导线两端的电压，记录下来。

6.计算电阻大小（电阻=电压/电流）。

7.将导线的剩余部分用绝缘胶带绕成一个丸，形成一个环形导体。

8.重复步骤3-6，测量环形导体的电流和电压。

9.将环形导体上的绝缘胶带剥去，变成直线导体。

10.重复步骤3-6，测量直线导体的电流和电压。

11.改变导体材料，如使用铝线、铁线等材料，重复步骤3-10，测量电流和电压。

实验数据记录与处理：1.记录不同导体材料、长度和横截面积的导线的电流和电压。

2.分别计算不同导线的电阻大小。

3.对比不同导线的电阻大小，观察数据的变化趋势。

实验结果与结论：1.导线的电阻大小与导线的材料有关。

相同长度和横截面积的导线，不同材料的电阻大小可能会有差异，铜线的电阻较小。

2.导线的电阻大小与导线的长度有关。

相同材料和横截面积的导线，长度增加时电阻也会增加。

3.导线的电阻大小与导线的横截面积有关。

相同材料和长度的导线，横截面积增大时电阻会减小。

4.导线的电阻大小与导线的温度有关。

导线的温度升高时，电阻也会增加。

实验分析与讨论：1.在实验中，我们只考虑了导线的材料、长度、横截面积和温度对电阻大小的影响，实际上还有其他因素可能会对电阻大小产生影响。

3.在实验中，可以尝试使用不同导体材料或者不同截面积的导线，观察其电阻大小的变化趋势，进一步验证实验结果。

4.在实验中，还可以使用不同温度下的导线，观察其电阻大小的变化趋势，验证温度对电阻的影响。

实验应用：1.通过探究导体电阻大小的因素，可以帮助我们理解物质的电导特性，并且对电路设计和电子器件的制作具有重要的意义。

（2）在研究电流与电阻的关系时，先将R1的阻值调为5欧姆进行实验，使电压表的示数为1.5V，然后将R1的阻值调为10欧姆时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将______1.5V（选填“大于”、“小于或“等于”）。因此要向______（选填“右”或“左”）调节滑片，使电压表的示数仍为1.5V。
【答案】0.15；0.45。

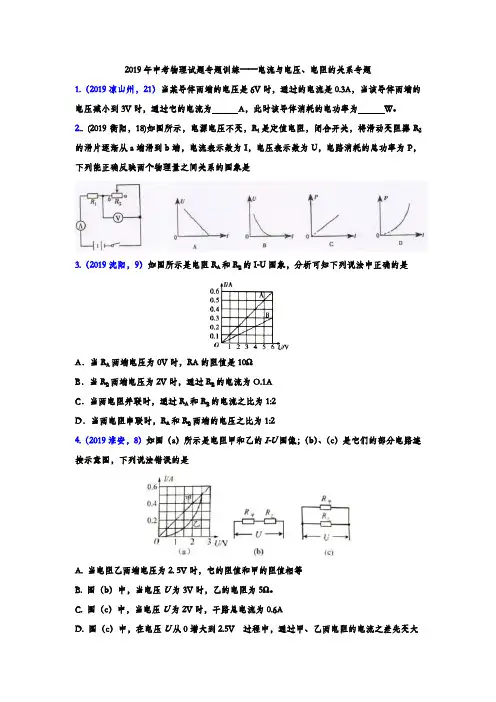

2.. (2019衡阳，18)如图所示，电源电压不变，R1是定值电阻，闭合开关，将滑动变阻器R2的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，下列能正阳，9）如图所示是电阻RA和RB的I-U图象，分析可知下列说法中正确的是
A．变大，变大B．变大，变小C．变小，变小D．变小，变大
【答案】D。
6.（2019福建，22）如图为某种灯泡的电流I与电压U的关系图象。若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为。
【答案】0.2；6。
（1）用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉）。
（2）连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R（填“短路”或“断路”）
（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R两端的电压为V；当R的电阻由5Ω更换为10Ω时，闭合开关后，为使R两端的电压（填“改变”或“不变”），滑动变阻器的滑片应向（填““左”或“右”）端滑动；若实验中R的阻值分别是5Ω、10Ω、15Ω，则滑动变阻器的阻值至少是Ω。
（5）接下来他们分别接入其它电阻再次对电流与电阻关系进行探究，并作出了如下图所示图像，请你通过图像中所给信息计算出实验过程中滑动变阻器两端的电压U=______V。

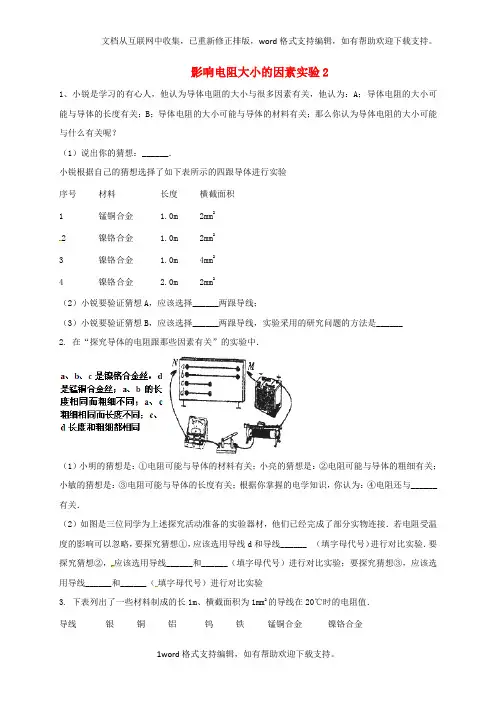

影响电阻大小的因素实验21、小锐是学习的有心人，他认为导体电阻的大小与很多因素有关，他认为：A；导体电阻的大小可能与导体的长度有关；B；导体电阻的大小可能与导体的材料有关；那么你认为导体电阻的大小可能与什么有关呢？（1）说出你的猜想：______．小锐根据自己的猜想选择了如下表所示的四跟导体进行实验序号材料长度横截面积1 锰铜合金 1.0m 2mm22 镍铬合金 1.0m 2mm23 镍铬合金 1.0m 4mm24 镍铬合金 2.0m 2mm2（2）小锐要验证猜想A，应该选择______两跟导线；（3）小锐要验证猜想B，应该选择______两跟导线，实验采用的研究问题的方法是______2. 在“探究导体的电阻跟那些因素有关”的实验中．（1）小明的猜想是：①电阻可能与导体的材料有关；小亮的猜想是：②电阻可能与导体的粗细有关；小敏的猜想是：③电阻可能与导体的长度有关；根据你掌握的电学知识，你认为：④电阻还与______有关．（2）如图是三位同学为上述探究活动准备的实验器材，他们已经完成了部分实物连接．若电阻受温度的影响可以忽略，要探究猜想①，应该选用导线d和导线______ （填字母代号）进行对比实验．要探究猜想②，应该选用导线______和______（填字母代号）进行对比实验；要探究猜想③，应该选用导线______和______（填字母代号）进行对比实验3. 下表列出了一些材料制成的长1m、横截面积为1mm2的导线在20℃时的电阻值．导线银铜铝钨铁锰铜合金镍铬合金电阻R/Ω0.016 0.017 0.027 0.052 0.096 0.44 1.1根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用______；理由是______．假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金丝和锰铜合金丝之间，你应选用______；理由______4. 小芳同学与探究“决定导体电阻大小的因素”时，做出了如下猜想：猜想①：导体的电阻与导体的材料有关；猜想②：导体的电阻与导体的长度有关；猜想③：导体的电阻与导体的横截面积有关．供她选择的导体如表所示：序号材料长度（m）横截面积（mm2）A 镍铬合金0.8 0.5B 锰铜0.8 1C 锰铜0.8 0.5D 锰铜 1.2 0.5她画出了实验电路图，并按要求正确地连接了电路．请完成下列填空（只填序号）：（1）要验证猜想①，小芳同学应选择的两段导体是______和______．（2）要验证猜想②，小芳同学应选择的两段导体是______和______．（3）要验证猜想③，小芳同学应选择的两段导体是______和______．（4）这种物理研究方法，通常叫做______．试根据学过的物理知识再举出一例用这种方法研究的问题：_____5. 小明和小华做“探究导体电阻大小与长度关系”的实验．他们准备在图中的A、B两点间接入待研究的电阻丝，电源电压恒定，忽略灯丝电阻随温度变化的影响，待用电阻丝的规格如下：（1）他们应选择序号为______和______ 的两根电阻丝来探究电阻和长度的关系；（2）他们应选择序号为______和______的两根电阻丝来探究电阻和横截面积的关系；（3）从（1）、（2）探究试验可得到两条规律是：______；______；序号材料长度横截面积1碳钢合金丝L S2 镍铬合金丝L S3 镍铬合金丝L 2S4 镍铬合金丝2L S6. 在探究“决定电阻大小的因素”的实验中，每次挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论．导线代号 A B C D E F G长度 1.0 0.5 1.5 1.0 1.2 1.5 0.5横截面积 3.2 0.8 1.2 0.8 1.2 1.2 1.2材料锰铜钨镍洛丝锰铜钨锰铜镍洛丝（1）为了研究电阻与导体的材料有关，应选用的两根导线是______；（2）为了研究电阻与导体的长度有关，应选用的两根导线是______；（3）为了研究电阻与导体的粗细有关，应选用的两根导线是______．（4）本实验所采用的方法是______，除本实验外我们在研究______时也应用这一方法7. 在“探究导体电阻大小与长度关系”的实验中，同学们在如图所示的实验中A、B两点接入待研究的电阻丝，待用电阻丝的规格如下表．实验中电源电压不变，忽略灯丝电阻随温度变化的影响．序号材料长度横截面积1 碳钢合金丝L S2 镍铬合金丝L S3 镍铬合金丝L 2S4 镍铬合金丝2L S（1）你认为应选用序号为的两根电阻丝来研究．（2）正确选择电阻丝后，将所选的电阻丝分别连入A、B两点间，闭合开关S，通过观察灯泡L的亮度或电流表的示数来比较电阻丝电阻的大小．实验中，电流表的第二次示数小于第一次的示数，说明第二次连入电路的电阻丝的阻值（选填“较大”或“较小”）同时发现第二次实验中灯泡不亮，你认为灯泡不亮的原因是（3）科学研究表明：在导体的材料、横截面积和温度一定的条件下，导体电阻的大小与长度成正比．你认为利用上述实验能否得到这个结论？为什么？8. 在做“决定电阻大小的因素”实验时，为了便于研究而采用控制变量法，即每次需挑选两根合适的导线，在它们两端加上相同的电压，测出通过它们的电流，然后进行比较，得出结论．下列是几种实验用的导线的参数．导体代号 A B C D E F G长度（m） 1.0 0.5 1.5 1.0 1.2 1.5 0.5横截面积（mm2） 3.2 0.8 1.2 0.8 1.2 1.2 1.2材料锰铜钨镍铬锰铜钨锰铜镍铬（1）为研究电阻与导体材料有关，应在上表中选用导线C和导线______（2）为研究电阻与导体的长度有关，应在上表中选用导线C和导线______（3）为研究电阻与导体的横截面积的关系，应在上表中选用导线A和导线_____。

2019年中考物理实验专题复习——探究电流与电阻的关系的实验命题点2.根据电路图连接实物图(①连接电路时，开关断开;②电压表、电流表量程选择;③电压表、电流表连接正确;④滑动变阻器的接法正确)3.闭合开关前，应将滑动变阻器调至阻值最大位置4.滑动变阻器的作用(①调节电阻两端的电压和通过它的电流;②保护电路)5.电压表、电流表的读数6.实验方法一控制变量法(在研究电流与电阻关系时,控制电压表示数不变,该实验是通过调节滑动变阻器来实现的)7.实验数据记录表格设计、实验数据分析,并用I-R的图象描述8.电路故障分析9.更换不同电阻多次测量的目的(使得出的规律具有普遍性)10.实验结论:在电压一定时,导体中的电流与导体的电阻成反比典题欣赏:1．（2018•黔南州）在探究“电压一定时，电流跟电阻的关系”的实验中，设计的电路如图甲所示。

（1）请根据图甲电路图用笔画线代替导线，将图乙所示实物连接成完整电路（导线不允许交叉）。

（2）连接好电路，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是。

（3）排除电路故障后进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变。

若电压表示数偏小，则应将滑动变阻器向（选填“左”或“右”）滑动实验数据记录如表，其中第5次实验电流表示数如图丙所示，其读数为A。

实验次数 1 2 3 4 5电阻R/Ω 5 10 15 20 25电流I/A 0.6 0.3 0.2 0.15（4）分析实验数据可得实验结论是：。

2．（2018•长沙）小明用如图所示的电路做“探究一定电压下，电流与电阻的关系”实验时，保持定值电阻两端的电压为2V不变，多次更换定值电阻进行实验，实验室提供的实验器材有：电源（3节新干电池串联）、电流表、电压表各一个，开关一个，五个定值电阻（5Ω，10Ω，15Ω，20Ω，25Ω），一个滑动变阻器（规格为“25Ω 1.5A“），导线若干。

实验15 探究影响导体电阻大小的因素BY LEX01、在“探究导体的电阻跟哪些因素有关”的实验中：（1）甲同学的猜想是：①电阻可能与导体的材料有关。

乙同学的猜想是：②电阻可能与导体的温度有关。

丙同学的猜想是：③电阻可能与导体的横截面积有关。

根据你掌握的电学知识，你认为：④电阻还与有关。

（2）现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如下表。

选用导线A和B进行实验，可以探究（选填“甲”“乙”或“丙”）同学的猜想。

要想探究猜想①应该选用（选上面表格中导线的字母代号）两根导线进行实验。

金属丝代号材料长度L/m 横截面积s/mm2A 金属甲 1 0.2B 金属甲 1 0.1C 金属乙 1 0.1D 金属乙0.5 0.102、小张在探究导体电阻与长度的关系实验时，器材有：6伏蓄电池、电压表(0--3V，0--15V)、滑动变阻器（50Ω 1. 5A）、开关各一个，导电性能较差的镍铬合金线MN(电阻较大），刻度尺一把，导线若干。

（1）如图01所示是实验时没有连接完整的电路，请完成电路的连接。

实验次数 1 2 3 4 5 电压表两端间镍铬合金线的长度L/cm 10 20 30 40 50 电压表的读数U/V 0.2 0.4 0.6 0.8 1.0 （2）连接电路时，滑动变阻器的滑片要滑到端（选填“A”或“B”），在实验中小张同学记录了表中实验数据，请你分析表中实验数据，得出导体两端的电压与长度的关系是。

而小张认为由这些实验数据就可以得到导体电阻与导体长度成正比的结论。

请你为他说明理由图 01 图 0203、在实验探究中，经常可以用同样的实验装置完成不同的探究课题。

如图所示，两电阻丝串联在电路中，将其放入同样大小的烧瓶中，可以对瓶中液体加热。

现有如下课题：A．探究不同物质的吸热能力 B．探究导体电阻大小与材料是否有关C．探究通电导体产生的热量与电阻大小的关系 D．探究导体电阻大小与长度是否有关（1）如果两瓶中电阻丝电阻大小相等，烧瓶中装着相同质量的水和煤油，则可以探究课题。

2019年中考物理实验专题复习——探究电流与电阻的关系的实验答案解析1．（2018•黔南州）在探究“电压一定时，电流跟电阻的关系”的实验中，设计的电路如图甲所示。

（1）请根据图甲电路图用笔画线代替导线，将图乙所示实物连接成完整电路（导线不允许交叉）。

（2）连接好电路，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是电阻断路。

（3）排除电路故障后进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变。

若电压表示数偏小，则应将滑动变阻器向右（选填“左”或“右”）滑动实验数据记录如表，其中第5次实验电流表示数如图丙所示，其读数为0.12A。

实验次数 1 2 3 4 5电阻R/Ω 5 10 15 20 25电流I/A 0.6 0.3 0.2 0.15（4）分析实验数据可得实验结论是：电阻的电压一定时，通过定值电阻的电流与电阻值成反比。

【分析】（1）根据图甲，将电压表与电阻并联；（2）若电流表示数为0，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；（3）根据串联电路电压的规律和分压原理分析；根据电流表选用的量程确定分度值读数；（4）横向分析表中数据得出结论。

【解答】解：（1）根据图甲，将电压表与电阻并联，如下所示：（2）经分析，连接好电路，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是电阻断路；（3）若电压表示数偏小，根据串联电路电压的规律，即变阻器分得的电压过大，由分压原理，变阻器连入电路中的电阻过大，故应将滑动变阻器向右滑动，以减小变阻器连入电路中的电阻大小，从而增大电压表示数；其中第5次实验电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，其读数为0.12A；（4）横向分析表中数据，电阻为原来的几倍，通过的电流为原来的几分之一，故得出的结论是：电阻的电压一定时，通过定值电阻的电流与电阻值成反比。

实验07-探究影响导体电阻大小的因素实验07探究影响导体电阻大小的因素典例在“探究导体的电阻跟哪些因素有关”的实验中：（1）甲同学的猜想是：①电阻可能与导体的材料有关。

乙同学的猜想是：②电阻可能与导体的温度有关。

丙同学的猜想是：③电阻可能与导体的横截面积有关。

根据你掌握的电学知识，你认为：④电阻还与有关。

（2）现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如下表。

选用导线A和B进行实验，可以探究______________ （选填“甲”“乙”或“丙”）同学的猜想。

要想探究猜想① 应该选用（选上面表格中导线的字母代号）两根导线进行实验。

解析：(1)电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积以及温度，所以我认为电阻还与导体的长度有关.(2)因为A、B导线的长度和材料均相同，而横截面积不同，因此选用导线A和B进行实验，可以探究丙同学的猜想；要探究猜想①，根据控制变量法的思路，应该控制导体的长度、横截面积、温度都不变，因此应该选择导线B和C .答案：(1)长度(2)③；AC点评：控制变量法是物理探究实验中经常采用的一种方法，只有熟练掌握解答相关题型才会得心应手。

《实验07探究影响导体电阻大小的因素》针对练习1.下列实验或调查活动中，应用了控制变量方法的是（）A .测液体温度时，温度计的玻璃泡要与被测液体充分接触B.用显微镜观察人体口腔上皮细胞时，观察前要对光将视野调亮C .调查流感的发病率与季节的关系时，男女的发病率要分开统计D.研究导体电阻与粗细的关系时，要保持导体的材料、长度和温度等不变1.D 解析：当要探究一个量与其他多个量（至少2个）之间的关系时，采用控制变量法。

选项AB属于器具的使用方法，选项C阐述的是统计方法，故选项ABC 均错误；选项D明显属于控制变量法。

本题答案为D。

点评：本题考查了控制变量法的应用条件。

2•小明用如图所示的电路.探究影响金属丝电阻大小的因素.他手边除了有电路中的器材外.还有一根金属丝，则（）A•只能探究电阻与金属丝长度的关系B•只能探究电阻与金属丝横截面积的关系C •电阻与金属丝长度、横截面积的关系都能探究D •电阻与金属丝长度、横截面积的关系都不能探究2.C3.下列四个实例中，采用控制变量法进行研究的是哪些？____________A.研究压力作用效果与压力、受力面积的关系B.用一条带箭头的直线表示光的传播路线和方向C.用水流的形成来类比电流的形成D.探究影响电阻大小的因素3.A D. 解析：当要探究一个量与其他多个量（至少2个）之间的关系时，采用控制变量法。

（3）排除故障后，小路首先将5Ω的定值电阻接入电路，调节滑动变阻器，使电压表示数如图乙所示。再将定值电阻换成10Ω后，接下来应将滑动变阻器的滑片（选填“远离”或“靠近”）滑动变阻器接入电路的下接线柱方向移向动，直到电压表示数为V。
（4）当把20Ω的定值电阻接入电路进行第四次实验时，发现实验无法继续进行下去。原因应是滑动变阻器的最大阻值（选填“太大”或“太小”）了，为了顺利完成本实验的四次探究，滑动变阻器接入电路的阻值范围应是Ω到Ω。
(1)连接电路时，开关应该。正确连接完电路，如图甲所示，闭合开关后，发现电流表示数明显，电压表几乎无示数，那么出现该状况的原因应该是。
A．电流表内部断路了B．定值电阻断路
C．定值电阻短路D．滑动变阻器的电阻线断了
(2)排除故障后，小致实验前预设电压表示数为2V不变。为了电路安全，小致不能选用的定值电阻为Ω。某次实验时，将10Ω电阻换成15Ω后，他下一步操作是将滑动变阻器的滑片向（选填“A”或“B”）端移动，同时眼睛盯着（选填“电流表”或“电压表”）。
(3)根据收集的实验数据小致绘出了I与 的图像，如图乙，由图像可知：在电压不变时，通过导体的电流与导体电阻成。
(4)小致分析：若预设电压表示数越大，那么滑动变阻器移动范围越（选填“大”或“小”）。若电源更换为可调电压电源，但仍预设电压表示数为2V不变，为了保证可用定值电阻均能正常进行实验，则该电源电压应该控制在V～V之间。
(1)连接电路时开关应，滑动变阻器的滑片应置于端（选填“A”或“B”）；
(2)小红连接好电路后，闭合开关，发现电流表无示数，电压表示数接近6V，则电路故障是：；
(3)排除故障后，当定值电阻为5Ω时电压表示数如图乙，其值为：，小红若将定值电阻换成10Ω接入电路后应将滑动变阻器滑片往端移（选填“A”或“B”）继续做实验；

专题16.3 《电阻》课节减负作业一、选择题1.物理学中,用欧姆作为单位的物理量是（）A.电功B.电荷量C.电流D.电阻【答案】D【解析】在国际单位制中，A．电功或电能的主单位都是焦耳．不符合题意；B．电荷量的主单位是库仑．不符合题意；C．电流的主单位是安培．不符合题意；D．电阻的主单位是欧姆．符合题意.2.下列说法中正确的是（）A．绝缘体不容易导电是因为绝缘体中几乎没有电荷B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮C．电压一定的情况下，导体的电阻与导体中的电流成反比D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值。

【答案】D【解析】A．绝缘体不容易导电的原因是绝缘体内部几乎没有自由移动的电荷，而不是几乎没有电荷，故A 错误；B．两个完全相同灯泡的电阻相等，它们串联时通过的电流相等，由P=I2R可知两灯泡的实际功率相等，两灯泡的亮暗相同，故B错误；C．电阻是导体本身的一种性质，与两端的电压和通过的电流无关，电压一定的情况下，通过电阻的电流不变，故C错误；D．把导线A剪为相等的两段，其中一段拉长到原来的长度后，材料和温度、长度不变，横截面积变小，电阻变大，其阻值大于导线A的原阻值，故D正确。

3.一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的电阻值为（）A．2R B．R C． D．【答案】D【解析】不考虑温度影响，在导体材料一定时，电阻与长度成正比，与横截面积成反比。

一根粗细均匀，电阻值为R电阻丝截成长度相等的两段，则每段长度变为原来的1/2，再把得到的两段并联起来使用，横截面积变为原来的2倍，所以阻值变为原来的1/4，即1/4R。

4.当温度降到很低时，某些金属导题如铝在﹣℃以下，铅在﹣℃以下时，电阻就变成了零，这种现象称为超导现象.假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是( )A.白炽灯仍能发光且更省电B.电动机仍能转动且效率更高C.电饭锅仍能煮饭且效率更高D.电熨斗仍能熨烫衣服且更省电【答案】B.【解析】假设导体没有电阻，当用电器通电时，用电器不会产生电热，利用电流的热效应工作的家用电器将不能工作.白炽灯灯丝、电饭锅、电熨斗都是利用电流的热效应工作的，如果导体没有电阻，当用电器通电时，用电器不会产生电热，白炽灯不能发光，电饭锅不能煮饭，电熨斗不能熨衣服.导体有电阻时，电动机工作，电能转化为机械能和内能，假设导体没有电阻，当电动机通电时，电动机不会产生电热，电能全部转化为机械能，效率更高更好.5．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与长度的关系，他还要选用的导体代号是（）导体代号O A B C D导体长度l/m 1.5 1.0 1.5 1.0 0.5导体截面积S/mm2 1.2 3.2 1.2 1.2 1.2导体材料镍铬锰铜钨锰铜镍铬A．A B．B C．C D．D【答案】D【解析】本题考查控制变量法的思想在选择材料时的应用。
