扬声器异常问题分析及改善措施第一篇：扬声器异常问题分析及改善措施扬声器(喇叭)生产中的问题分析及改善措施扬声器音低，灵敏度低：原因1：音圈局部短路，但仍有磁力产生作用。

可能是局部烧焦短路和绝缘漆脱落部分短路。

预防措施：a:生产前要检查好音圈有无短路。

b:让在它额定的功率内工作，以免大功率烧坏音圈。

c:检查音圈直流阻抗是否偏差过大。

原因2：音圈定位太高,太低。

预防措施：a:音圈定位时音圈的卷面高度中心要与华司高度中心在同一平面。

b:扬声器上的顺性材料没有了弹性，音圈下沉，音圈只有小许的卷面在磁隙里，需更换新的顺性材料。

原因3：磁铁磁性能差，如磁等级小，磁没有充饱和等。

预防措施：a:选用磁性能较好的磁铁。

b:注意充磁电压要达到扬声器喇叭充磁所需电压。

c:充磁时要注意充磁间隔时间，等充磁电压恢复后再进行充磁。

d:充磁要让磁铁充饱和。

原因4：振动材料。

预防措施：a:检查振膜的质量、厚度、材质一致，以免影响扬声器高频上限、低频下限、频率特性、灵敏度等。

b:注意顺性元件的软硬度，让扬声器的频宽一致。

扬声器有异音：原因1：中心胶部位脱胶，由于工作温度高，功率过大、生产工艺等。

预防措施：a:根据扬声器的额定功率采用合适它的中心胶。

b:对扬声器进行各种实验或听音时让它工作于额定功率、特定的频宽内。

c:双组份的中心胶要按规定的比例让它进行充分混合，要在胶水可操作时间内放入振膜。

d:在拨音规前检查中心胶是否完全干透，以免忙目拨规使音圈偏移和破坏中心胶固化结构。

e:检查中心胶有无断胶、胶水是否足够。

原因2：音圈变性，温度过高膨胀变形。

预防措施：a:生产前要检验好音圈骨架有无变形。

b:注意音圈表面的贴纸有无起泡、粘得是否牢固、表面有无卷起，以免贴纸受热膨胀而和华司产生磨擦产生异音。

c:选用耐高温的音圈骨架。

d:套音规时要先检查音规上有无胶水。

原因3：音圈散线。

预防措施：a:生产前检查好音圈有无散线，绕线是否紧凑、跳线。

b:让在额定功率范围内工作。

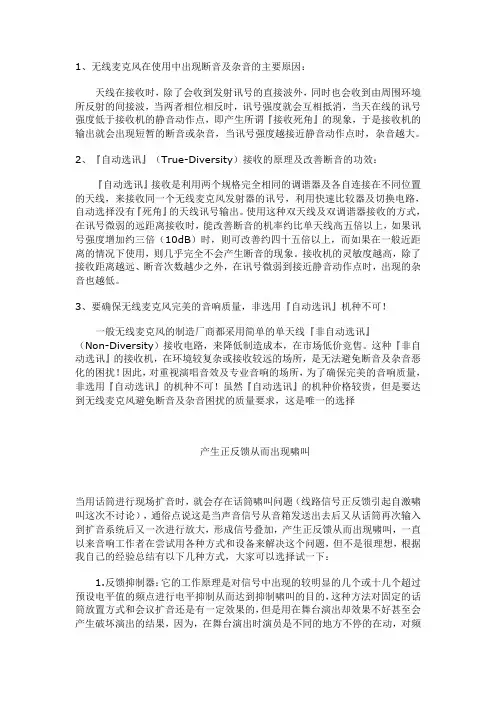

1、无线麦克风在使用中出现断音及杂音的主要原因：天线在接收时，除了会收到发射讯号的直接波外，同时也会收到由周围环境所反射的间接波，当两者相位相反时，讯号强度就会互相抵消，当天在线的讯号强度低于接收机的静音动作点，即产生所谓『接收死角』的现象，于是接收机的输出就会出现短暂的断音或杂音，当讯号强度越接近静音动作点时，杂音越大。

2、『自动选讯』（True-Diversity）接收的原理及改善断音的功效：『自动选讯』接收是利用两个规格完全相同的调谐器及各自连接在不同位置的天线，来接收同一个无线麦克风发射器的讯号，利用快速比较器及切换电路，自动选择没有『死角』的天线讯号输出。

使用这种双天线及双调谐器接收的方式，在讯号微弱的远距离接收时，能改善断音的机率约比单天线高五倍以上，如果讯号强度增加约三倍（10dB）时，则可改善约四十五倍以上，而如果在一般近距离的情况下使用，则几乎完全不会产生断音的现象。

接收机的灵敏度越高，除了接收距离越远、断音次数越少之外，在讯号微弱到接近静音动作点时，出现的杂音也越低。

3、要确保无线麦克风完美的音响质量，非选用『自动选讯』机种不可！一般无线麦克风的制造厂商都采用简单的单天线『非自动选讯』（Non-Diversity）接收电路，来降低制造成本，在市场低价竞售。

这种『非自动选讯』的接收机，在环境较复杂或接收较远的场所，是无法避免断音及杂音恶化的困扰！因此，对重视演唱音效及专业音响的场所，为了确保完美的音响质量，非选用『自动选讯』的机种不可！虽然『自动选讯』的机种价格较贵，但是要达到无线麦克风避免断音及杂音困扰的质量要求，这是唯一的选择产生正反馈从而出现啸叫当用话筒进行现场扩音时，就会存在话筒啸叫问题（线路信号正反馈引起自激啸叫这次不讨论），通俗点说这是当声音信号从音箱发送出去后又从话筒再次输入到扩音系统后又一次进行放大，形成信号叠加，产生正反馈从而出现啸叫，一直以来音响工作者在尝试用各种方式和设备来解决这个问题，但不是很理想，根据我自己的经验总结有以下几种方式，大家可以选择试一下：1.反馈抑制器：它的工作原理是对信号中出现的较明显的几个或十几个超过预设电平值的频点进行电平抑制从而达到抑制啸叫的目的，这种方法对固定的话筒放置方式和会议扩音还是有一定效果的，但是用在舞台演出却效果不好甚至会产生破坏演出的结果，因为，在舞台演出时演员是不同的地方不停的在动，对频点跟踪很困难，其次演员在演唱时（特别是那些摇滚歌手）动态是很大的，这样就会使很多频点的电平值并非因啸叫而过载，这时候反馈抑制器会误以为出现了啸叫，并对这些频点进行抑制，造成了演出的声压塌陷，破坏正常演出的效果。

音响设备原理与维修
音响设备原理与维修技术一直是音响爱好者们关注的焦点。

无论是家用音响系统还是专业音响设备，了解其原理和掌握维修技术对于保证其正常运行和延长使用寿命至关重要。

音响设备的原理首先涉及到音频信号的处理和放大。

音频信号一般是以电流形式传输的，而音响设备需要将这些信号转换成对应的声音波动。

在音响设备中，一般会使用麦克风将声音转换成电信号，然后通过音频线输入到音响主机中。

音响主机内部会包括放大电路和音频处理电路，放大电路用于增大音频信号的幅度，而音频处理电路则用于调节音频信号的音调、音色和音量等参数。

在音响设备维修方面，最常见的问题之一是噪音。

噪音可能是由于音频线连接不良导致的信号干扰，也可能是放大电路中的元器件损坏引起的。

此时，我们可以通过检查音频线的连接情况来判断是否需要更换或重新连接；而对于放大电路损坏的情况，我们需要检查放大电路中的元器件是否存在焊接问题或者损坏情况，并及时更换或修复。

另一个常见的问题是无声音。

无声音可能是因为音频信号未正常输入到音响设备中，或者音响设备本身出现故障。

对于前者，我们需要检查音频线与设备的连接情况，确保连接良好；对于后者，我们需要检查放大电路和音频处理电路是否存在损坏，以及扬声器是否正常工作。

此外，音响设备还有一些特殊的问题，例如失真、杂音等。

对
于这些问题的维修，我们需要分析具体情况，并通过检查相应的电路和元器件来进行维修。

综上所述，了解音响设备的原理以及具备一定的维修技术是保证音响设备正常运行的关键。

掌握了这些知识和技术，我们可以更好地享受高品质的音乐和声音体验。

无线电广播电视发射机常见故障及处理研究摘要：发射机故障分类涵盖了电源故障、射频输出问题和控制电路故障。

故障的检测与诊断方法包括观察与测试、信号分析、电路检测与测量以及故障定位技术。

在故障处理与维修中，需要处理电源故障、射频输出问题和控制电路故障。

这些步骤包括检查连接、测量参数、进行信号分析、更换故障元件以及重新焊接修复。

通过综合应用这些方法和技术，可以有效解决发射机故障，并确保其正常运行。

关键词：电源故障、射频输出问题、控制电路故障、电源故障处理、射频输出问题处理、控制电路故障处理引言无线电广播电视发射机是广播电视系统中至关重要的组成部分。

它们负责将电视或无线电信号转换为无线传输，并将其发送到接收设备。

然而，发射机在长期使用过程中可能会遇到各种故障，影响信号传输质量和设备的正常运行。

因此，深入研究常见故障及其处理方法对于维护和修复发射机至关重要。

一、发射机故障分类1.1 电源故障电源故障是发射机故障中最常见的问题之一。

它可能涉及电源供应中断、电源电压不稳定或电源部件损坏等情况。

电源故障会导致发射机无法正常启动或运行，因此检查和确保电源供应稳定是解决电源故障的关键。

1.2 射频输出问题射频输出问题是指发射机在产生无线电波时出现的异常情况。

可能的问题包括输出功率过低或过高、频率偏移、频率不稳定等。

这些问题可能由射频放大器故障、频率合成器问题或天线系统异常等原因引起。

定期检查射频输出参数并进行必要的校准和维护，可以帮助识别和解决这些问题【1】。

1.3 控制电路故障发射机的控制电路负责监控和控制各个组件的运行状态。

控制电路故障可能导致信号处理、调制解调、频率合成或其他控制功能无法正常工作。

这种故障可能由电路板元件损坏、连接问题或软件错误引起。

对控制电路进行定期的检查和维护，以确保其正常运行，可以预防或解决这类故障。

二、故障检测与诊断方法2.1 观察与测试观察和测试是最基本的故障检测方法之一。

通过仔细观察发射机的工作状态和现象，如指示灯状态、异常声音等，可以初步判断是否存在故障。
