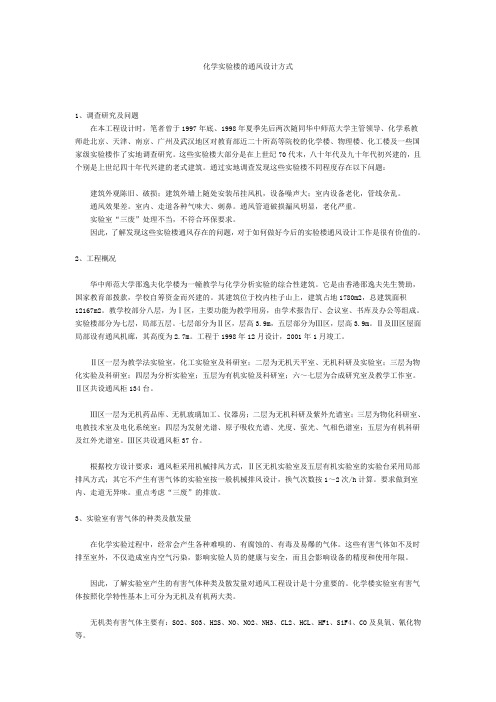

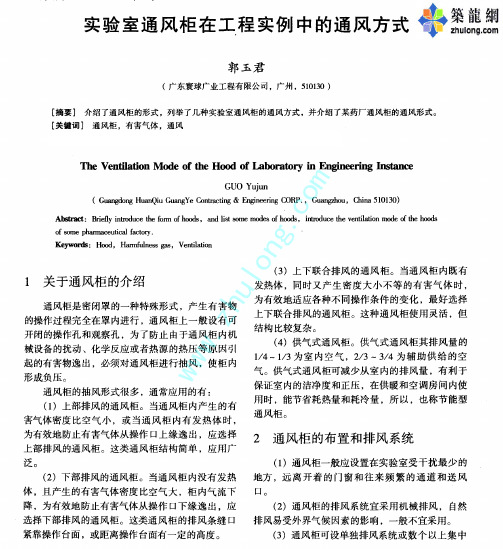

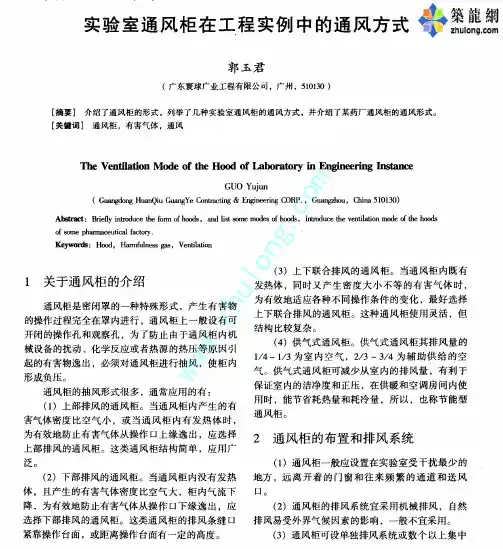

化学实验楼的通风设计方式1、调查研究及问题在本工程设计时，笔者曾于1997年底、1998年夏季先后两次随同华中师范大学主管领导、化学系教师赴北京、天津、南京、广州及武汉地区对教育部近二十所高等院校的化学楼、物理楼、化工楼及一些国家级实验楼作了实地调查研究。
这些实验楼大部分是在上世纪70代末，八十年代及九十年代初兴建的，且个别是上世纪四十年代兴建的老式建筑。
通过实地调查发现这些实验楼不同程度存在以下问题：建筑外观陈旧、破损；建筑外墙上随处安装吊挂风机，设备噪声大；室内设备老化，管线杂乱。
通风效果差。
室内、走道各种气味大、刺鼻。
通风管道破损漏风明显，老化严重。
实验室“三废”处理不当，不符合环保要求。
因此，了解发现这些实验楼通风存在的问题，对于如何做好今后的实验楼通风设计工作是很有价值的。
2、工程概况华中师范大学邵逸夫化学楼为一幢教学与化学分析实验的综合性建筑。
它是由香港邵逸夫先生赞助，国家教育部拨款，学校自筹资金而兴建的。
其建筑位于校内桂子山上，建筑占地1780m2，总建筑面积12167m2。
教学校部分八层，为Ⅰ区，主要功能为教学用房，由学术报告厅、会议室、书库及办公等组成。
实验楼部分为七层，局部五层。
七层部分为Ⅱ区，层高3.9m，五层部分为Ⅲ区，层高3.9m。
Ⅱ及Ⅲ区屋面局部设有通风机廊，其高度为2.7m。
工程于1998年12月设计，2001年1月竣工。
Ⅱ区一层为教学法实验室，化工实验室及科研室；二层为无机天平室、无机科研及实验室；三层为物化实验及科研室；四层为分析实验室；五层为有机实验及科研室；六～七层为合成研究室及教学工作室。
Ⅱ区共设通风柜134台。
Ⅲ区一层为无机药品库、无机玻璃加工、仪器房；二层为无机科研及紫外光谱室；三层为物化科研室、电教技术室及电化系统室；四层为发射光谱、原子吸收光谱、光度、萤光、气相色谱室；五层为有机科研及红外光谱室。
Ⅲ区共设通风柜37台。
根据校方设计要求：通风柜采用机械排风方式，Ⅱ区无机实验室及五层有机实验室的实验台采用局部排风方式；其它不产生有害气体的实验室按一般机械排风设计，换气次数按1～2次/h计算。
实验室通风设计步骤和实验室通风设计方案实验室通风设计采用以下步骤和方案：1、实验室通风采用全新风系统，通风柜的排气不在室内循环。
由于实验室要求房间相对其他辅助区域为负压。
所以实验室的新风量设计为排风量的70﹪-80﹪。
另外20﹪-30﹪的新风送至实验室辅助房间、办公、管理用房、内走道等，再由门窗缝隙补充到房间。
2、实验室根据工艺要求和功能布置选择一定数量的通风柜，有的还兼有部分局部排风罩。
通常校核下来换气次数远远大于10次，一般在20-30次以上，满足换气次数要求。
但是此换气次数是按照通风柜最大开启面积计算的通风量，资料和经验表明100台通风柜99%的时间只有18个或更少的人在使用。
故还应校核通风柜最小开启面积时的通风量和换气次数，若小于换气次数要求，则增加综合排风系统。
3、通风柜的风量平衡可以采用定风量控制系统，即排风量恒定，送风量和门窗缝隙补充风量恒定。
此方法适用于最大排风量满足最小换气次数要求的实验室。
4、对于排风量远大于最小通风量要求的房间还可以采用两段式通风控制系统保证风量平衡，即根据通风柜的位移信号，排风机、送风机有2种送风工况，低风量工况应用于维持最小换气次数的要求，节约能耗。
此情形药检所采用了变风量控制系统。
通风柜风量变化时，排风量也会相对变小，此时要求放置在屋顶的排风机随着通风柜柜门的位置变化而变频，降低风量，保证通风柜面风速恒定。
同时自控系统改变全新风风机的频率，降低风量，维持负压平衡。
变风量系统可以降低系统能耗。
系统最大、最小换气次数接近则考虑采用定风量系统，使得系统简单，降低初投资。
实验室通风系统除上文所述对通风柜有特殊要求外，对其他设备和控制系统也有一定的要求和标准。
通风柜的选择除满足排风和捕捉能力外，还要注意需要根据调节门移动而立即改变风量，维持表面风速的恒定。
笔者建议系统风量的测定和控制以柜门位移为信号而不是测定表面风速来测定。
实验室压力控制和最小通风量的控制除了设备选型因素以外，通风系统设计和控制系统是关键因素，要保证系统的反应时间要足够短(<1秒)，通风系统不平衡会导致通风柜排风和捕捉能力散失，气流流出实验室，建筑物内压力不稳定。
通风橱的排风类型通风橱是一种重要的实验室设备，它主要用于排出实验室中产生的有害气体、气溶胶和粉尘，以保障实验人员的安全。
通风橱的排风类型影响着其使用效果和安全性，本文将介绍通风橱的常见排风类型及其特点。
1. 局部排风局部排风是通风橱中最常用的一种排风方式，它主要通过在实验区域近处安装抽气设备，将有害气体直接吸出。
局部排风的优点是排风效率高，能够有效地控制有害气体的扩散。
同时，由于其只在实验局部区域排风，因此可以节省能耗和维护成本。
不过，局部排风的缺点是排风效果受环境的影响较大，一旦环境改变，其排风效率也会明显下降。
2. 全局排风全局排风是指将通风橱内的气体全部排出室外，这种排风方式可以确保实验室内的空气清洁。
相对于局部排风，全局排风的优点是可以保证排放效率的稳定性，避免了环境条件变化对排风效果的干扰。
缺点是全局排风需要占据一定的室外空间，并需要消耗大量的能源进行排风，因此全局排风的维护成本比较高。
在使用全局排风时，需要考虑排风量和实验室的气密性，以保证排风效果的稳定和可靠。
3. 局部通风+全局排风局部通风和全局排风可以进行组合，以满足不同实验中的需求。
局部通风可以处理有害气体的产生和聚集，全局排风则可以确保通风橱内部的环境稳定。
这种排风方式的优点是兼顾了局部排风和全局排风的优势，同时也可以通过控制局部通风和全局排风的比例，根据不同实验的需求进行调整和优化。
不过，这种排风方式需要更复杂的设备和调试，其维护成本也会较高。
4. 内循环排风内循环排风是指通风橱的气体被循环利用，不直接排放到室外。
在内循环排风中，通风橱需要安装高效的气体过滤器，来过滤有害气体和颗粒物，并确保室内反馈控制的负压作用下不会向实验人员散发有害气体。
内循环排风的优点在于节能、环保，排风量也较小。
但是，由于内循环排风中气体在通风橱内反复循环，其混合比会发生变化，难以实现排风效率的精确控制，因此内循环排风的使用需要严格控制和管理。
以上是通风橱的常见排风类型，不同的排风方式适用于不同的实验室环境和需求。
实验室通风系统工程
1. 为保证实验过程中产生的有毒有害气体不外漏，我们将为实验室设计通风系统。
2. 实验室通风柜，桌上型排风罩等局部封闭式排风方式、原子吸收罩、外向排气罩等定点收集式排风方式可视气体种类集中分系统，主要、安全柜采用独立的排风系统，一般实验室采用通风换气的方式进行全面排气、气瓶室独立设计排风系统。
3. 实验室排风柜全部采用V A V控制系统，及通风柜调节阀门需根据使用要求动态调整，当通风柜的调节门开度发生改变时（操作面的大小变化），如果通风柜的排风量恒定，通风柜的开口面风速必然会相应变化，这样会造成柜内有害气体溢出，因此针对这种应用，设计采用了V A V变风量气流控制系统恒定通风柜面风速，根据实际需要精准排风，实验室降噪效果显著。
4. 桌上型排风罩、原子吸收罩、万向排气罩、药品柜、气瓶柜等采用CA V控制系统，单台或单组设备启动则排风，关闭则停止排风，达到节能降噪的目的。
5. 所有通风系统均采用先进的静压传感变频控制同（除气瓶室独立设计的排风系统），具有高品质的节能降噪、智能控制和安全性能。
6. 控制系统离心风机设计安装在楼顶，实验室所产生废气拍到楼顶经净化设备处理之后再进行排放，实验室有机废气用活性炭吸附箱或箱式催化净化机进行净化处理，实验室无机废气用酸雾喷淋塔净化处理。
慈溪实验室通风柜施工方案1. 引言通风柜是实验室中常见的设备，主要用于保护实验人员和实验环境免受有害气体和颗粒物的影响。
慈溪实验室通风柜施工方案的目的是确保通风柜能够正确安装和使用，以提供安全、可靠的工作环境。
2. 选址和布局在选择通风柜的位置时，需要考虑以下因素：•实验室的整体布局和空间限制；•通风柜与其他实验台和设备之间的距离；•实验室的通风系统位置和能力。
通风柜应放置于实验室内不易被遮挡的位置，以确保其通风效果。
通风柜与其他实验台和设备之间应有足够的空间，方便实验人员的操作，并保证通风柜的正常运行。
3. 通风柜类型选择根据实验室的需要，可以选择以下通风柜类型之一：3.1 表面吸附式通风柜表面吸附式通风柜适用于处理具有挥发性有机物的实验。
它利用吸附材料吸附有害气体，确保实验人员和实验环境的安全。
3.2 柜式通风柜柜式通风柜适用于处理具有颗粒物的实验。
它通过风扇排出有害颗粒物，保护实验人员和环境。
3.3 微生物安全柜微生物安全柜适用于处理具有生物危害物质的实验。
它通过高效过滤器去除微生物和有害颗粒物，确保实验人员和实验环境的安全。
4. 通风柜安装通风柜安装包括以下步骤：4.1 准备工作在安装通风柜之前，需要进行以下准备工作：•确保选址和布局已经确定；•检查实验室的通风系统是否满足通风柜的要求；•准备所需的安装工具和材料。
4.2 安装通风柜根据通风柜的安装说明，按照以下步骤进行安装：1.将通风柜放置在选定的位置上，确保与实验台面平齐。
2.根据通风柜的尺寸和布局，调整通风柜的高度和水平度。
3.通过螺栓或螺丝将通风柜固定在实验室墙壁或地面上。
4.连接通风柜的电源线和通风系统管道。
5.测试通风柜的运行情况，并进行必要的调整。
5. 通风柜使用和维护通风柜的使用和维护对实验室的安全和卫生至关重要。
以下是通风柜使用和维护的一些建议：•使用通风柜前，确保已经了解通风柜的操作方法和安全规定。
•每次使用通风柜前，检查通风柜的面板、门窗和过滤器是否完好无损。
为保障人员安全健康，实验室的通风设备和系统须做到：1. 有效及时地从污染源排放有毒气体和颗粒。
2. 为防止实验过程中有毒气体和颗粒以及化学品存放过程中挥发的有害气体向其他空间外溢，实验室需保证一定的负压。
3. 实验室内气流组织良好，送回风气流速度及紊流度均能控制在较小的范围内，以免室内气体的扰动引起排风柜内气体外溢。
4. 实验室内换气率能有效控制，室内空气应充分置换，保证其新鲜度。
5. 通风系统充分考虑实验室内设置多台排风柜情况下高峰时同时使用、夜间值班工况下最小排风等各种情况，系统通风容量要既达到最大通风要求，又要充分考虑其调节灵活性，实现系统经济运行。
应该考虑设备的同时使用系数，以使系统设备配置更趋于合理，最大限度的节能。
6. 有效控制实验室内的温湿度，室内噪音应小于58 dbA，为工作人员提供舒适的环境。
实验室通风柜排风及补风系统运行及控制方案1. 通风柜方案1～12层的普通实验室采用旁通型定风量通风柜（有特殊要求的除外），13～14层的理化实验室采用旁通型定风量通风柜和变风量通风柜，具体配置详见设计图纸。
通风柜应满足国家相关规范及标准要求，且均应配置传感器及控制器（根据监测的面风速调节对应的变风量阀开度）。
2. 1～12层普通实验室通风柜系统控制平时关闭通风柜排风及补风系统上的电动密闭阀（EVD）。
当使用通风柜时，通过通风柜上的手动开关联锁开启排风及补风系统电动密闭阀，由定风量阀控制排风量恒定；当通风柜面窗不开启时，排风从旁通口进入不应有噪声。
3. 13～14层普通实验室通风柜系统控制(1)单个通风柜实验室：采用旁通型通风柜，送、排风系统中采用双稳态定风量调节方式来实现通风柜工作状态和空闲状态下两个不同风量值间的切换。
当实验室有人且通风柜不使用时，密闭阀EVD开启，双稳态定风量阀CVD2处于低档状态，满足室内换气次数不小于6次/h的要求；当实验室有人使用通风柜时，密闭阀EVD开启状态不变，双稳态定风量阀CVD2处于高档状态，满足通风柜的排风量要求；当室内无人时，手动关闭密闭阀EVD，节约能源。

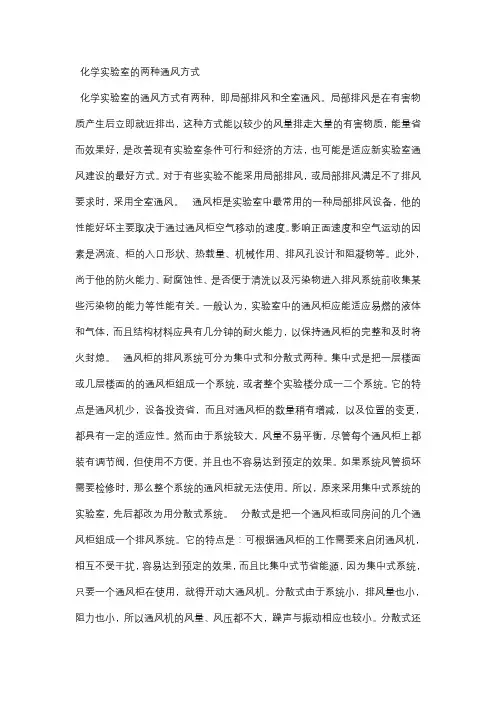

化学实验室的两种通风方式化学实验室的通风方式有两种，即局部排风和全室通风。
局部排风是在有害物质产生后立即就近排出，这种方式能以较少的风量排走大量的有害物质，能量省而效果好，是改善现有实验室条件可行和经济的方法，也可能是适应新实验室通风建设的最好方式。
对于有些实验不能采用局部排风，或局部排风满足不了排风要求时，采用全室通风。
通风柜是实验室中最常用的一种局部排风设备，他的性能好坏主要取决于通过通风柜空气移动的速度。
影响正面速度和空气运动的因素是涡流、柜的入口形状、热载量、机械作用、排风孔设计和阻凝物等。
此外，尚于他的防火能力、耐腐蚀性、是否便于清洗以及污染物进入排风系统前收集某些污染物的能力等性能有关。
一般认为，实验室中的通风柜应能适应易燃的液体和气体，而且结构材料应具有几分钟的耐火能力，以保持通风柜的完整和及时将火封熄。
通风柜的排风系统可分为集中式和分散式两种。
集中式是把一层楼面或几层楼面的的通风柜组成一个系统，或者整个实验楼分成一二个系统。
它的特点是通风机少，设备投资省，而且对通风柜的数量稍有增减，以及位置的变更，都具有一定的适应性。
然而由于系统较大，风量不易平衡，尽管每个通风柜上都装有调节阀，但使用不方便，并且也不容易达到预定的效果。
如果系统风管损坏需要检修时，那么整个系统的通风柜就无法使用。
所以，原来采用集中式系统的实验室，先后都改为用分散式系统。
分散式是把一个通风柜或同房间的几个通风柜组成一个排风系统。
它的特点是：可根据通风柜的工作需要来启闭通风机，相互不受干扰，容易达到预定的效果，而且比集中式节省能源，因为集中式系统，只要一个通风柜在使用，就得开动大通风机。
分散式由于系统小，排风量也小，阻力也小，所以通风机的风量、风压都不大，躁声与振动相应也较小。
分散式还有一个特点，是对排出不同性质的有害气体易于处理。
通风橱通风柜的功能、操作要点、日常保养——SICOLAB喜格生产一、通风橱通风柜的功能通风柜的功能中最主要的是排气功能，在化学化验室中，实验操作时产生各种有害气体、臭气、湿气以及易燃、易爆、腐蚀性物质，为了保护使用者的安全，防止实验中的污染物质向化验室扩散，在污染源附近要使用通风柜。
（1）释放功能：应具备将通风柜内部产生的有害气体用吸收柜外气体的方式，使其稀释后排至室外的机构。
（2）不倒流功能：应具有在通风柜内部由排风机产生的气流将有害气体从通风柜内部不反向流进室内的功能。
为确保这一功能的实现，一台通风柜与一台通风机用单一管道连接是最好的方法，不能用单一管道连接的，也只限于同层同一房间的可并联，通风机尽可能安装在管道的末端（或屋顶处）。
（3）隔离功能：在通风柜前面应具用不滑动的玻璃视窗将通风柜内外进行分隔。
（4）补充功能：应具有在排出有害气体时，从通风柜外吸入空气的通道或替代装置。
（5）控制风速功能：为防止通风柜内有害气体逸出，需要有一定的吸入速度。
决定通风柜进风的吸入速度的要素有：实验内容产生的热量及与换气次数的关系。
其中主要的是实验内容和有害物的性质。
通常规定，一般无毒的污染物为0.25―0.38m/s ，有毒或有危险的有害物为0.4―0.5 m/s ，剧毒或有少量放射性为0.5―0.6m/s ,气状物为0.5m/s ,粒状物为1m/s 。
为了确保这样的风速,排风机应有必要的静压，即空气通过通风管道时的摩擦阻力。
确定风速时还必须注意噪音问题,通过空气在管道内流动时以7―10m 为限，超过10m将产生噪音，通常化验室的噪声（室内背景噪声级）限制值为70dB(A)，增加管道裁面积会降低风速，也就降低噪音，考虑到管道的经费和施工问题，必须慎重选择管道及排风机的功率。
（6）耐热及耐酸碱腐蚀功能：通风柜内有的要安置电炉，有的实验产生大量酸碱等有毒有害气体具有极强的腐蚀性。
通风柜的台面，衬板、侧板及选用的水咀、气咀等都应具有防腐功能.二、实验室通风橱通风柜基本了解（1）通风柜是一个密闭的同时又能排风的工作空间。
