(完整版)施工总平面图设计原则和内容

施工总平面图布置原则第一篇：施工总平面图布置原则施工总平面图布置原则：1．满足施工进度、方法、工艺流程及施工组织的需求，平面布置合理、紧凑，尽可能减少施工用地。

2．合理组织运输，保证场内道路畅通，运输方便，各种材料能按计划分期分批进场，避免二次搬运，充分利用场地。

3．因地制宜划分施工区域的和临时占用场地，且应满足施工流程的要求，减少各工种之间的干扰。

4．在保证施工顺利进行的条件下，降低工程成本，可能减少临时设施搭设，尽可能利用施工现场附近的原有建筑物作为施工临时设施。

5．施工现场临时设施的布置，应方便生产和生活，办公用房靠近施工现场，福利设施应在生活区范围之内。

6．施工平面布置应符合主管部门相关规定和建设单位安全保卫、消防、环境保护的要求。

施工方案主要内容：施工方法的确定、施工机具的选择、施工顺序的确定，还应包括季节性措施、四新技术措施以及结合市政公用工程特点和由施工组织设计安排的、工程需要所应采取的相应方法与技术措施等方面的内容。

重点分项工程、关键工序、季节施工还应制定专项施工方案工程竣工报告1．由施工单位编制，在工程完工后提交建设单位。

2．在施工单位自行检查验收合格基础上，申请竣工验收。

3．工程竣工报告应含主要内容：(1)工程概况；(2)施工组织设计文件；(3)工程施工质量检查结果；(4)符合法律法规及工程建设强制性标准情况；(5)工程施工履行设计文件情况；(6)工程合同履约情况招标附表(1)拟投入主要施工设备表；(2)拟配备本项目的试验和检测仪器设备表；(3)劳动力计划表；(4)计划开、竣工日期和施工进度网络图（或横道图）；(5)施工总平面图；(6)临时用地表。

分包安全(1)实行总承包的项目，安全控制由总承包方负责，分包方服从总承包方的管理。

总承包方对分包方的安全生产责任包括：审查分包方的安全施工资格和安全生产保证体系，不应将工程分包给不具备安全生产条件的分包方；在分包合同中应明确分包方安全生产责任和义务；对分包方提出安全要求，并认真监督，检查；对违反安全规定冒险蛮干的分包方，应令其停工整改；总承包方应统计分包方的伤亡事故，按规定上报，并按分包合同约定协助处理分包方的伤亡事故。

建筑工程施工总平面图布置第1节施工现场平面布置一、现场平面布置原则本工程在现场平面布置上充分考虑各种环境因素及施工需要，布置时遵循原则如下：(1)现场平面随着工程施工进度，各阶段的平面布置与该时期的施工重点相适应。

(2)在平面布置中充分考虑好场地四周的出入安全，施工现场机械设备、办公、道路、施工人员出入、材料运输、临时堆放场地等的优化合理布置。

(3)施工材料堆放设在卷扬机覆盖的范围内，并临近施工区域尽量减少二次转运，节约用工。

由于本工程在结构施工阶段对各种材料作好供应准备，根据需用量随时准备进场。

(4)控制施工噪声较大的作业用房的布置，如钢筋加工房、木工加工房等尽量远离办公区。

(5)临时用电电源、电线敷设要避开人员流量大的楼梯及安全出入口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。

(6)本工程着重加强现场安全管理力度，严格按照《项目安全管理手册》的要求进行现场管理。

(7)本工程要重点加强环境保护和文明施工管理的力度，使工程现场处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。

(8)控制粉尘设施排污、废弃物处理的布置。

(9)设置便于大型运输车辆通行回转的现场道路并保证其可靠性。

第2节生产生活临建规划一、施工围墙施工围墙按业主指定的范围搭设，本项目设六个施工大门，临街面围墙完善为景观式围墙。

二、施工道路施工主干道利用既有的城市干道，施工区域内施工道路主要布置在施工周围，形成贯通的通道，保证施工道路的通畅。

所有临时道路采用连砂石路面；材料堆场设连砂石地面。

三、冲洗池、垃圾池为满足市政环卫部门对市容清洁要求的规定，现场出入口设置冲洗台及沉淀池，同时可将池内经沉淀后的清水可用来进行现场洒水使用，起到节约用水的目的；现场出入口处设置分类垃圾池，定期分类清理。

四、生产区布置本工程施工场地大，钢筋用量多，为减少钢筋的二次转运、提高工程进度，在施工期间现场设置钢筋、木工加工房及堆场，本工程混凝土采用商品混凝土。

施工总平面布置的原则,内容,方法一、原则。

宝子们，施工总平面布置的原则可重要啦。

咱得遵循方便施工的原则。

这就好比你在家做饭，东西都得放在顺手的地方一样。

施工场地里，材料堆放得离使用的地方近一点，像沙子、水泥这些常用的，就放在搅拌机附近，这样工人干活的时候就不用跑老远拿材料，效率蹭蹭就上去了。

还有安全原则哦。

施工现场就像个小社会，到处都是危险的小陷阱。

所以呢，像易燃易爆的材料，就得单独放在安全的地方，远离火源和人群聚集的地方。

可不能让这些危险分子到处乱窜，不然一不小心就会出大事故的。

另外呀，环保原则也不能忘。

现在都讲究绿色施工嘛。

建筑垃圾不能随便乱扔，要放在指定的地方，而且能回收利用的就回收利用，就像咱平时的垃圾分类一样。

施工过程中产生的废水也不能乱排，要经过处理，可不能把周围的环境搞得脏兮兮的。

二、内容。

那施工总平面布置都有啥内容呢？首先就是各种临时设施的布置啦。

比如说工人住的临时宿舍，得找个合适的地方。

不能离施工现场太远，不然工人上下班不方便，但是也不能太近，太近了可能会受到施工噪音的影响。

还有办公室，这是指挥中心呢，要方便管理人员和各个施工队伍联系沟通。

材料堆放场地也是重要内容。

不同类型的材料要划分不同的区域，就像小朋友们排队一样，分得清清楚楚的。

钢材放一块，木材放一块，这样找起来方便，管理起来也容易。

再就是机械设备的停放和作业场地。

像塔吊这种大型设备，要放在能覆盖大部分施工区域的地方，这样才能发挥它最大的作用。

挖掘机、装载机这些小一点的设备，也要有专门的停放位置，不能到处乱停，不然施工现场就乱成一锅粥啦。

三、方法。

说到施工总平面布置的方法呀，可有趣了呢。

一种方法是按功能分区。

就像把一个大蛋糕切成好几块，每一块都有自己的功能。

比如有材料区、施工区、生活区等。

这样分区之后，每个区域各司其职，整个施工现场就有条不紊啦。

还有一种是根据施工流程来布置。

按照施工的先后顺序，把需要用到的材料和设备依次放在合适的位置。

施工平面图设计(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--六、施工平面图设计1.施工平面图设计的原则和内容施工平面图是工程项目施工组织设计的一项重要内容, 科学合理的施工平面图设计, 对于提高施工生产效率, 降低工程建设成本, 保证工程质量和施工安全等方面起着十分关键的作用。

施工平面图设计的重要性和必要性早已受到工程施工管理人员的普遍关注。

根据施工范围的大小, 施工平面图设计可分为施工总平面图设计和单位工程施工平面图设计。

施工总平面图设计是指整个工程建设项目的施工场地总平面布置图, 是全工地施工部署在空间上的反映。

单位工程施工平面图是针对单位工程施工而进行的施工场地平面布置。

施工总平面图的设计原则、内容和详尽程度等不尽一致。

（1）施工平面图设计的原则☆在满足施工需要前提下, 尽量减少施工用地, 不占或少占农田, 施工现场布置要紧凑合理。

☆合理布置起重机械和各项施工设施, 科学规划施工道路, 尽量降低运输费用。

☆科学确定施工区域和场地面积, 尽量减少专业工种之间交叉作业。

☆尽量利用永久性建筑物、构筑物或现有设施为施工服务, 降低施工设施建造费用, 尽量采用装配式施工设施, 提高其安装速度。

☆临时设施应方便生产和生活, 办公区、生活区和生产区宜分离设置。

☆符合节能、环保、安全和消防等要求。

☆遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

（2）施工平面布置图的内容①施工总平面布置图的内容☆项目施工用地范围内的地形状况；☆全部拟建的建（构）筑物和其他基础设施的位置；☆项目施工用地范围内的加工设施、运输设施、存贮设施、供电设施、供水供热设施、排水排污设施、临时施工道路和办公、生活用房等；☆施工现场必备的安全、消防、保卫和环境保护等设施；☆相邻的地上、地下既有建（构）筑物及相关环境。

②施工现场平面布置图的内容☆工程施工场地状况；☆拟建建（构）筑物的位置、轮廓尺寸、层数等；☆工程施工现场的加工设施、存贮设施、办公和生活用房等的位置和面积；☆布置在工程施工现场的垂直运输设施、供电设施、供水供热设施、排水排污设施和临时施工道路等；☆施工现场必备的安全、消防、保卫和环境保护等设施；☆相邻的地上、地下既有建（构）筑物及相关环境。

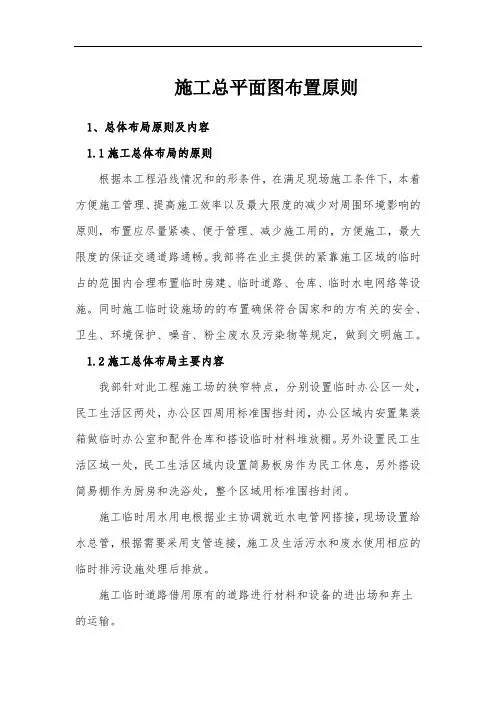

施工总平面图布置原则1、总体布局原则及内容1.1施工总体布局的原则根据本工程沿线情况和的形条件，在满足现场施工条件下，本着方便施工管理、提高施工效率以及最大限度的减少对周围环境影响的原则，布置应尽量紧凑、便于管理、减少施工用的，方便施工，最大限度的保证交通道路通畅。

我部将在业主提供的紧靠施工区域的临时占的范围内合理布置临时房建、临时道路、仓库、临时水电网络等设施。

同时施工临时设施场的的布置确保符合国家和的方有关的安全、卫生、环境保护、噪音、粉尘废水及污染物等规定，做到文明施工。

1.2施工总体布局主要内容我部针对此工程施工场的狭窄特点，分别设置临时办公区一处，民工生活区两处，办公区四周用标准围挡封闭，办公区域内安置集装箱做临时办公室和配件仓库和搭设临时材料堆放棚。

另外设置民工生活区域一处，民工生活区域内设置简易板房作为民工休息，另外搭设简易棚作为厨房和洗浴处，整个区域用标准围挡封闭。

施工临时用水用电根据业主协调就近水电管网搭接，现场设置给水总管，根据需要采用支管连接，施工及生活污水和废水使用相应的临时排污设施处理后排放。

施工临时道路借用原有的道路进行材料和设备的进出场和弃土的运输。

弃土运至就近的有正规手续的弃土场的，场的由业主指定。

材料仓库、水泥库布置在办公区域。

砂、卵石等工程所需材料均采用外购，施工过程按需临时堆放在施工现场指定位置。

1.3生活和施工用水、电及照明、通讯设施等1.3.1生活及施工用水根据现场情况，将供水管线接至施工现场并负责完成场地内，包括生活用水、闭水实验用水等，在各需用水点留设三通闸阀。

生活和部分施工用水可利用市政自来水。

由市政管网接入，采用Φ100PVC 水管作为干管，支管采用Φ50PVC水管。

各作业区分别引出用水支管至各用水处，并设专用水龙头。

施工沿线具备良好排水条件和安全防火设施。

设备和材料堆放场内坚持昼夜值班保卫制度，严禁火种、火源，做好防雨、防潮、防盗措施。

1.3.2施工用电根据本合同工程用电情况，生活营的、施工场地采用220V/380V 的线路。

施工总平面图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

一、施工总平面图设计的内容(一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。

(二)一切为全工地施工服务的临时设施的布置位置，包括:(1)施工用地范围，施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;(6)机械站、车库位置;(7)一切安全、消防设施位置。

(三)永久性测量放线标桩位置许多规模巨大的建筑项目，其建设工期往往很长。

随着工程的进展，施工现场的面貌将不断改变。

在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。

二、施工总平面图设计的原则(1)尽量减少施工用地，少占农田，使平面布置紧凑合理。

(2)合理组织运输，减少运输费用，保证运输方便通畅。

(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。

(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。

(5)各种生产生活设施应便于工人的生产生活。

(6)满足安全防火、劳动保护的要求。

三、施工总平面图设计的依据(1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

(2)建设地区的自然条件和技术经济条件。

(3)建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。

施工平面图规划施工平面图规划是对拟建工程的施工现场，按照施工方案和施工进度计划的要求，将施工现场的交通道路、材料仓库、临时房屋、临时水电管线作出合理的布置，从而正确处理整个现场在施工期间所需各项临时设施和建筑以及拟建项目之间的空间关系。

一、施工现场平面规划的内容施工现场平面规划可分为施工总平面图和单位工程施工平面图规划，其内容有所不同。

（一）施工总平面图规划的内容（1）建设项目施工总平面图上一切地上、地下建筑物、构筑物以及其他设施的位置和尺寸。

（2）为现场施工服务的所有临时设施的布置。

1）施工用地范围，施工用各种道路。

2）加工厂、搅拌站及有关机械的位置。

3）各种建筑材料、构件、半成品的仓库和堆场的位置，取土弃土位置。

4）行政管理用房、宿舍、文化生活和福利设施等。

5）水源、电源、变压器位置，临时给排水管线和供电、动力设施。

6）机械站、车库位置。

7）安全、消防设施等。

（3）永久性测量放线标志桩位置。

许多规模巨大的建设项目，其建设工期往往很长，随着工程的进展，施工现场的面貌将不断改变。

在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或根据工地的实际变化情况，及时对施工总平面图进行调整和修正，以便适应不同时期的需要。

（二）单位工程施工平面图规划的内容（安装工程）1）建筑总平面图上已建和拟建的地上、地下的一切房屋、构筑物及其他设施的位置、尺寸和方位。

2）自行式起重机、卷扬机、地锚及其他施工机械的工作位置。

3）各种设备、材料、构件的仓库、堆场和现场的焊接或组装场地。

4）临时给水排水管线、供电线路、蒸汽及压缩空气管道等布置。

5）生产和生活福利设施的布置。

6）场内道路的布置及与场外交通的连接位置。

7）一切安全及防火设施的位置。

二、施工平面布置的依据和原则（一）设计依据1）施工组织总设计及原始资料。

2）土建施工平面图，了解一切已建和拟建的房屋、构筑物、设备及管线基础的位置、尺寸和方位。

3）工程的施工方案、施工进度计划、各种物资需要量计划。

第十章施工总平面布置图第一节施工现场目前现状普兰县雄巴村民房建设项目场地分别位于西藏阿里地区普兰县雄巴村。

该地块地形呈矩形，地块地势较为平坦，市政条件也基本满足本地块的要求。

现场周边交通便利，场地条件良好，地形平整，无地上物，现场已具备五通一平，电源、水源已引至场地的指定位置，现场临时电源采用2台50KW发电机，通信设施接入便利，各种配套设施齐全，利于施工现场平面布置和调动施工资源优势，对保证工期提供有利保证，为工程实施提供了较为完善的条件。

第二节施工总平面布置原则及依据2.1布置原则为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置时应综合考虑，平面布置原则确定如下：1依据工程特点和各施工阶段施工要求，综合考虑施工任务，对施工平面实行分阶段布置和管理，把办公区、生产区和加工区分开布置。

2方便各种材料存放以及组织场内运输，便于施工方进行管理和服务。

3施工平面紧凑有序，在满足施工的条件下，尽量节约施工用地。

4按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干扰。

5 在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运。

6尽量避免对周围环境的干扰和影响。

7采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。

8符合施工现场卫生及安全技术要求和防火规范。

9充分利用现有条件、综合考虑施工各阶段的工况，按照“四节一保” 要求进行布置，满足绿色节能建筑要求。

10在满足施工生产需要和西藏自治区政府有关规定的前提下，做到“五化”:硬化、绿化、净化、亮化、美化。

2.2 布置依据1招标文件中对施工现场布置的有关要求。

2现场红线、水源、电源位置，以及该地区的规划设计和综合布线图。

3总平面图、建筑平面图、立面图。

4总进度计划及资源需用量计划。

5总体部署和主要施工方案。

6有关安全文明施工、消防及环境保护的要求。

第三节施工平面布置1现场规划施工道路。

临时道路宽度4.5米，做法为200mm混凝土路面, 出入口设冲车区，出口及大门标准，道路两边设路缘石，门口设九牌一图，达到现场文明施工要求。

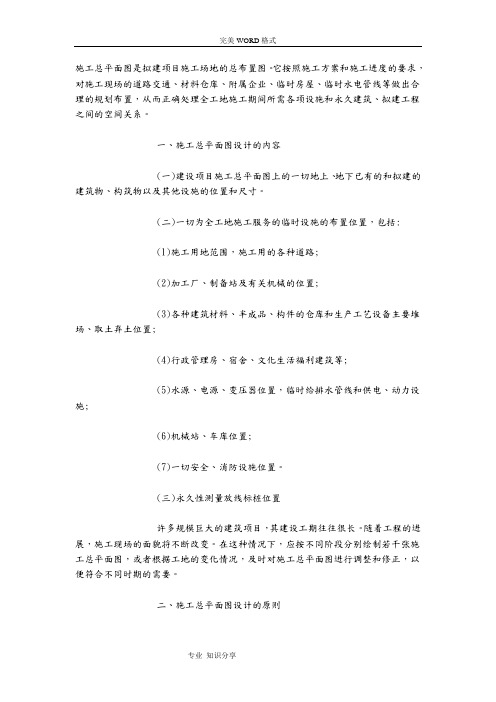

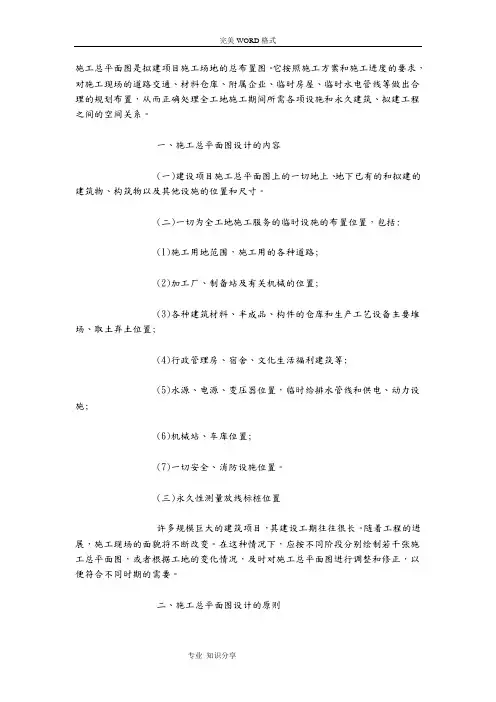

施工总平面图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

一、施工总平面图设计的内容(一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。

(二)一切为全工地施工服务的临时设施的布置位置，包括:(1)施工用地范围，施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;(6)机械站、车库位置;(7)一切安全、消防设施位置。

(三)永久性测量放线标桩位置许多规模巨大的建筑项目，其建设工期往往很长。

随着工程的进展，施工现场的面貌将不断改变。

在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。

二、施工总平面图设计的原则(1)尽量减少施工用地，少占农田，使平面布置紧凑合理。

(2)合理组织运输，减少运输费用，保证运输方便通畅。

(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。

(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。

(5)各种生产生活设施应便于工人的生产生活。

(6)满足安全防火、劳动保护的要求。

三、施工总平面图设计的依据(1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

(2)建设地区的自然条件和技术经济条件。

(3)建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。

施工总平面布置原则及要求施工总平面图施工总平面图是拟建项目施工场地的总布置图。

它按照和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

一、施工总平面图设计的内容(一)施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。

(二)一切为全工地施工服务的临时设施的布置位置，包括:(1)施工用地范围，施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;(6)机械站、车库位置;(7)一切安全、消防设施位置。

(三)永久性测量放线标桩位置许多规模巨大的，其建设工期往往很长。

随着工程的进展，施工现场的面貌将不断改变。

在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。

二、施工总平面图设计的原则(1)尽量减少施工用地，少占农田，使平面布置紧凑合理。

(2)合理组织运输，减少运输费用，保证运输方便通畅。

(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。

(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。

(5)各种生产生活设施应便于工人的生产生活。

(6)满足安全防火、劳动保护的要求。

三、施工总平面图设计的依据1(1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、范围内有关的一切已有和拟建的各种设施位置。

(2)建设地区的自然条件和技术经济条件。

(3)的建筑概况、、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。

(4)各种构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。

施工总平面图说明一、概述施工总平面图是施工组织设计的重要组成部分，它提供了关于施工现场的全面布局和规划，包括施工设备、材料储存、运输和加工设施、临时建筑以及工作人员的生活和娱乐设施等。

它不仅为施工团队提供了一个明确的指导，同时也为施工期间的管理和协调提供了基础。

二、主要元素和解释1、施工设备：在施工总平面图中，各种施工设备，如挖掘机、起重机、压路机等，都会以图例的形式详细标注。

这些设备的布置位置和运行路线都应合理规划，以最大限度地减少交叉作业和提高施工效率。

2、材料储存和加工设施：施工材料和半成品的储存和加工设施也应明确标注。

这些设施应靠近使用地点，以减少材料运输距离和提高工作效率。

同时，材料储存应考虑到防盗、防火等安全因素。

3、临时建筑：施工现场的临时建筑，如办公室、休息室、仓库等，也应明确标注。

这些建筑的位置应考虑到员工的生活和工作的便利性。

4、交通和运输：施工总平面图中应明确标注出场内外的交通路线和运输方式。

包括车辆的进出路线、停车区域等，以确保施工期间交通流畅，避免因交通问题影响施工进度。

5、安全设施：施工现场的安全设施，如消防器材、急救箱等，应按照相关规定在图中标注。

同时，还应规划出紧急疏散通道和集合点，以应对可能出现的紧急情况。

三、设计原则和方法设计施工总平面图时应遵循以下原则：要符合施工组织设计的总体要求，保证各项施工活动的顺利进行；要合理利用场地，提高空间利用率；再次，要符合环保和安全要求，减少对环境的影响；要经济合理，降低施工成本。

在设计过程中，可以采用以下方法：进行详细的现场调查，了解现场的地形、地貌、交通等条件；根据调查结果进行初步规划，确定主要设备的布置位置和运行路线；再次，进行详细的设计和规划，确保各元素之间的协调性和合理性；进行审查和修改，确保设计符合要求。

四、实施和管理在实施过程中，应严格按照施工总平面图进行施工活动。

任何更改都应经过严格的审批程序。

同时，应加强现场管理，确保各项设施的使用符合规定，保证施工现场的安全和秩序。

施工总平面图布置原则及布置图第一节施工总平面布置作业为封闭式作业，进出口均设保安人员，凡施工有关人员必须佩带证件，否则，需凭业主有关证明方可入内；材料只入不准出，如需要，经工地负责人同意并有书面意见，方可运出。

封闭施工作业区间具体划分如下：1、砂、石、水泥、砌块堆放区2、易燃物品（如油漆、天那水等）存放库（设在工地附近）3、工地办公室（包括装饰、监理、其他施工单位的办公）4、成品及半成品材料仓库5、保安流动检查站（需请示甲方同意方设置）本工程属装修工程，施工活动所涉及的范围仅在工作面内，交通不存在问题，材料运输或人行均按照业主、监理单位指定的途径安排交通道路；作业平面以最佳位置为通出入口，施工面内，各施工功能区分隔过程中留出交通道路。

第二节临时设施现场办公室在现场设置；管理施工人员的生活用房将在施工区外自行解决；施工及生活用电设施，在业主的协调下，由我公司人员自行安装调试。

大型机械将在同业主协商地点安装，并在入场后需使用前3天安装调试完毕。

临时设施计划用3天完成。

第三节现场平面管理1、由项目部副经理负责施工现场平面使用管理，所有参加施工的作业班组必须按施工现场平面的使用进行协调与调整。

2、各施工班组，必须按施工现场平面布置图的要求进驻，不得随意改变。

安全部门负责组织不定期的检查监督，确保平面管理计划的落实。

第四节临时施工用水量计划1、用水量本工程的临时用水量主要包括生产水泥砂浆、地面找平、地面浸泡等施工用以及施工现场生活办公用水。

（1）施工工程用水量——未预计的施工用水系数(取1.10)——用水不均衡系数(取1.5)——高峰期每天计划完成工程量需用水量总和约为150m3式中：P1——现场高峰期投入人数约为600人N2——用水定额取180l/人·班t——每天工作班数，按2班计K3——用水平衡系数，取1.4H——每班工作时间，取8小时q2=240*40*1.4/3600/2/8=0.24（l/s）（3）施工现场消防用水量查施工手册取q3=10l/s（4）总用水量Q的计算q1+q2=0.29+0.24=0.53(l/s)<q3取Q=q3=1 l/s2、管径的选择:d——配水管直径（m) Q——总用水量（l/s)V—管网中水流速，取2.5m/sd=(4*2/3.14/2.5/1000)1/2=0.022(m)取d=25mm的镀锌钢管3、水源选择及临时给水系统（1）水接驳点设在现场卫生间。

施工总平面图设计原则：
(1)平面布置科学、合理，施工场地占用面积少；
(2)合理组织运输，减少二次搬运；
(3)施工区域的划分和场地的临时点用应符合总体施工部署和施工流程的要求，减少相互干扰；
(4)充分利用既有建(构)筑物和既有设施为项目施工服务，降低临时设施的建造费用；
(5)临时设施应方便生产和生活，办公区、生活区和生产区宜分离设置；
(6)符合节能、环保、安全和消防等要求；
(7)遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

施工总平面图的设计内容：
1、项目施工用地范围内的地形状况。

2、全部拟建建（构）筑物和其他基础设施的位置。

3、项目施工用地范围内的加工设施、运输设施、存储设施、供电设施、供水供热设施、排水排污设施、
临时施工道路和办公用房生活用房。

4、施工现场必备的安全、消防、保卫和环保设施。

5、相信的地上、地下既有建（构）筑物及相关环境。

施工总平面图设计知识点全总结施工总平面图设计的原则是什么？施工总平面图设计应当紧凑合理、符合流程、方便施工、节约用地、文明整齐、应当充分利用可以利用的社会资源。

1.总体布局合理。

场地分配与各标段施工任务相适应，方便施工管理，应符合国家防火、工业卫生等有关规定。

2.施工现场的排水设施应全面规划。

排水沟的截面积及坡度应经计算确定，其设置不得妨碍交通。

3.合理组织交通运输，使施工的各个阶段都能做到交通便捷、运输畅通。

大宗器材或半成品堆置场布设时要分析和选取经济合理的运输半径,使反向运输和二次搬运总量最少。

4.施工区域的划分保持施工均衡、连续、有序。

应即符合施工流程，又使各专业和各工种之间互不干扰。

5.临时设施的布置应符合防洪排水、节能、环保、安全和消防等要求，尽量减少对周围已有设施的影响。

6.尽量减少临时建设设施。

注意远近结合（本期工程与下期工程）、前后照应（本期工程中的前后工序），尽量减少或避免大量临时建筑和场地搬迁，尽量利用永久性设施和原油设施。

7.合理安排，方便生产，有利施工。

生产临时设施与生活设施分开布置。

施工期间的生产与在建工程的场地分区和铁路、道路交通运输。

8.节约用地、合理利用地形。

减少场地平整的土石方量，少占农田，力求不占良田。

施工总平面图设计依据有哪些？1.各种设计资料C2.项目的施工部署及主要施工方案、施工总进度计划、施工总资源计划、项目设施需求计划、施工总质量计划、施工总成本计划。

3.各专业施工加工系统的工艺流程及其分区布置方案。

4.大型施工机械选型、布置及其作业流程的方案。

5.大宗材料、设备的总量及其现场储备周期、材料、设备供货及运输方式。

6.项目所在地区的自然条件、经济技术条件、当地的资源供应状况和运输条件等。

7.预制厂、仓库、办公设施的位置、数量和尺寸，水、电源位置，以及项目安全施工和防火标准等。

1.地上、地下已有和拟建建筑物、构筑物及其他设施的具体位置和尺寸。

2.生产、生活及行政等临时设施平面布置的设计。

施工总平面图设计原则1、布置原则1.1、施工平面布置应严格控制在建筑红线之内。

1.2、平面布置要紧凑合理，尽量减少施工用地。

1.3、尽量利用原有建筑物或构筑物。

1.4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。

1.5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。

1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。

2）塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。

3）装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。

4）水泥库选择地势较高、排水方便靠近搅拌机的地方。

5）临时水电应就近铺设。

1.6在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰；1.7符合施工现场卫生及安全技术要求和防火规范。

1.8现场布置有利于各子项目施工作业。

1.9考虑施工场地状况及场地主要出入口交通状况。

1.10结合拟采用的施工方案及施工顺序。

1.11满足半成品、原材料、周转材料堆放及钢筋加工需要。

1.12满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

1.13各种施工机械既满足各工作面作业需要又便于安装、拆卸。

1.14实施严格的安全及施工标准，争创省级安全文明工地。

2、布置内容2.1、拟建的建筑物或构筑物，以及周围的重要设施。

2.2、施工用的机械设备固定位置。

2.3、施工运输道路。

2.4、临时水源、电源位置及铺设线路。

2.5、施工用生产性、生活性设施（加工棚、操作棚、仓库、材料堆场、行政管理用房、职工生活用房等）。

3、布置步骤确定建筑位置→物料提升机位置→木工加工场地→钢筋加工场地→办公室、库房→临时道路→临时设施→临时水电。

1、施工平面布置原则施工总平面布置按照经济适用、合理方便的原则，在保证施工区域内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内二次搬运，符合施工现场卫生及安全技术要求和防火规范、满足施工生产和文明施工的需要。

同时尽量少占耕地，对施工区及周围环境进行有效的保护。

充分利用工程现场和对外交通等自然条件，综合本工程规模、施工方案、工期、造价等因素，按照招标文件要求因地制宜、因时制宜、有利施工、方便生活、易于管理、安全可靠、经济合理地规划生产生活区、对内交通、供电供水、堆料场等。

2、临时设施布置2.1、办公设施本工程采取集中办公的形式，以便于施工协调。

办公区设置在指定的区域内。

整个办公区，派人进行卫生打扫，做到干净、整洁、无异味、排水通畅、道路整齐，营造一个整洁、卫生的环境，展现企业形象。

2.2、生活设施根据本工程特点，施工条件等因素，本工程现场不设生活区域，施工现场搭设临时工棚作为值班室，安排专人值班保卫，加强治安保卫工作，保证机械及财产不受损失。

2.3、各类施工生产辅助设施布置2.3.1、砼拌和系统由于本项目混凝土工程量较小，故砼系统采用固定设置。

2.3.2、模板及钢筋加工厂按设计图纸组合成定型模板，现场加工场只承担模板拆卸、储存、整修和涂脱模剂，以及零星边角模板加工，曲面围檩方木刨光和零配件的储存与整修。

2.3.2、周转材料堆放场现场材料做到少存、勤用，尽量做到少占场地，尽量避免影响市容、交通、安全及对附近居民的生活影响等。

2.3.3、场内形象在工程驻地，达到文明标准工地标准，努力做好环境卫生工作。

严格遵守政府的的关规定及工程管理规程。

对现场的办公区、材料堆放区等卫生实行专人负责。

工地现场设专用的建筑垃圾、生活垃圾区，并及时外运。

工程竣工手，即将工地上所有我项目部设备机具、多余的材料、垃圾及各种临时工程设施清除、移走，并使各部分临时用地及工地保持清洁。

3、临时用水、用电及通讯系统3.1、临时用水、用电由发包人提供，设表计量，定期缴费。

1B420020 施工总平面图的内容和设计原则1B420021 掌握施工总平面图的内容一般应包括：1、原有地形地物2、沿线的生产、行政、生活等区域的规划及其设施3、沿线的便道、便桥及其他临时设施4、基本生产、辅助生产、服务生产设施的平面布置……1B420022 掌握施工总平面图的设计原则1、充分利用原有地形、地物，少占农田2、避免自然灾害的措施，保护施工现场及周围生态环境3、场区规划应以生产流程为依据4、场内运输应力求材料直达工地，尽量减少二次倒运和缩短运距。

6、必须符合安全生产、保安防火和文明施工的规定和要求。

1B420030 公路工程进度控制1B420031 掌握公路工程进度计划的编制特点一、公路工程进度计划的主要形式1、横道图(见图1B421041—1)公路工程的进度横道图是以时间为横坐标，以各分部(项)工程或工作内容为纵坐标，按一定的先后施工顺序，用带时间比例的水平横线表示对应工作内容持续时间的进度计划图表。

2．“S”曲线(见图1B421041—1)“S”曲线是以时间为横轴，以累计完成的工程费用的百分数为纵轴的图表化曲线。

3．垂直图(也称斜条图、时间里程图，)垂直图是以公路里程或工程位置为横轴，以时间为纵轴，而各分部(项)工程的施工进度则相应地以不同的斜线表示。

4．斜率图(见图1B421041—3)斜率图是以时间(月份)为横轴，以累计完成的工程量的百分数为纵轴，将7个分项工程的施工进度相应地用不同斜率表示的图表化曲(折)线。

5．网络图二、公路施工过程组织方法和特点(一)顺序作业法(也称为依次作业法)的主要特点1．没有充分利用工作面进行施工，(总)工期较长；2．每天投入施工的劳动力、材料和机具的种类比较少，有利于资源供应的组织工作；3．施工现场的组织、管理比较简单；4．不强调分工协作，若由一个作业队完成全部施工任务，不能实现专业化生产，不利于提高劳动生产率。

(二)平行作业法的主要特点1、充分利用了工作面进行施工，(总)工期较短；2．每天同时投入施工的劳动力、材料和机具数量较大，影响资源供应的组织工作；3．如果各工作面之间需共用某种资源时，施工现场的组织管理比较复杂、协调工作量大；4，不强调分工协作，此点与顺序作业法相同。
