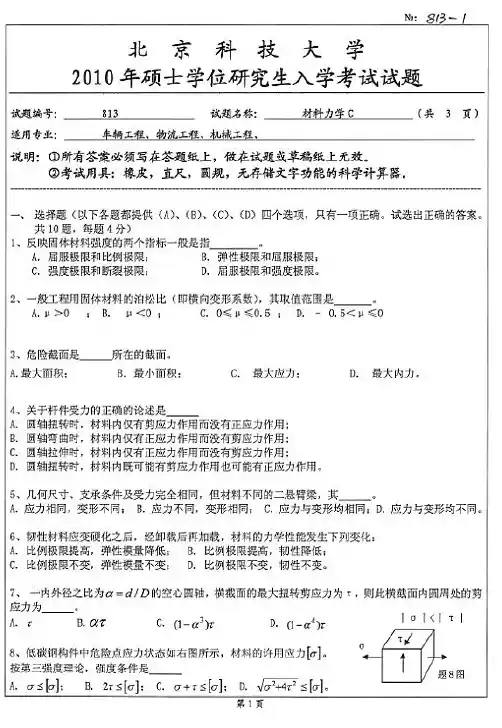

北京科技大学考研材料力学C真题及答案-2010年

工程力学材料力学第四版北京科技大学及东北大学习题答案解
析
工程力学材料力学 (北京科技大学与东北大学)
第一章轴向拉伸与压缩
1-1:用截面法求下列各杆指定截面的内力
解:
(a):N1=0,N2=N3=P
(b):N1=N2=2kN
(c):N1=P,N2=2P,N3= -P
(d):N1=-2P,N2=P
(e):N1= -50N,N2= -90N
(f):N1=0、896P,N2=-0、732P
注(轴向拉伸为正,压缩为负)
1-2:高炉装料器中的大钟拉杆如图a所示,拉杆下端以连接楔与大钟连接,连接处拉杆的横截面如图b所示;拉杆上端螺纹的内径d=175mm。

以知作用于拉杆上的静拉力P=850kN,试计算大钟拉杆的最大静应力。

解: σ1=
2
1
1
850
4
P kN
S d
π
=
=35、3Mpa
σ2=
2
2
2
850
4
P kN
S d
π
=
=30、4MPa
∴σmax=35、3Mpa
1-3:试计算图a所示钢水包吊杆的最大应力。

以知钢水包及其所盛钢水共重90kN,吊杆的尺寸如图b所示。

解:
下端螺孔截面:σ1=1
90
20.065*0.045P S =15、4Mpa 上端单螺孔截面:σ2=2P S =8、72MPa
上端双螺孔截面:σ3=
3P S =9、15Mpa ∴σmax =15、4Mpa。

北京科技大学2010--2011学年 第1学期材料力学期末考试试卷（A ）考试试题参考答案和评分标准一．基本选择题 A(卷)A A D DBCD B D B B(卷) C D B A D B A D D B 二、（1）传动轴的计算简图N P N T N T P T M NmnNM non e e 3.2371 1337267420cos 15.025.02.3349549212===∴===⨯=（2）画圆轴的内力图 轴的扭矩图为xz 平面内弯曲的弯矩图为xy 平面内弯曲的弯矩图为（3）强度计算P n 0.15P n 334．3Nm 360NmB 截面最危险NmT Nm M B B 3.3343.8792.80236022==+=第三强度理论[]mmd dW WT M B B r 3.49 323223≥∴=≤+=πσσ评分标准：外力和外力偶矩的计算：4分，画扭矩图和弯矩图：8分，按强度理论计算：8分三、弯曲强度：R A =7.kN ，R B3max85100.095610080010MPa MPa σ-⨯⨯==<⨯ 稳定性校核：max 13.464173.21000.02lib μλλ====>=2932200100.020.0565.8()112cr P kN π⨯⨯⨯⨯==⨯65.8n 2.924n 2.522.5cr w st w P P ===>=。

安全！ 四、已知正方形刚架的弯曲刚度为EI 。

刚架在四边受到均布载荷q 作用如图所示。

试用力法正则方程求中点A 截面的弯矩和拐角B 截面的内力。

（15分） 解：利用对称性，为一次超静定。

五、 （1）原载荷引起的内力：(2) 求水平相对位移，在A 、B 施加一对方向相反单位水平载荷由对称性取一半研究 （5）用莫尔定理求AB 的位移，根据莫尔积分EI a 211=δEIqaΔ31F,-=1111F 0X δ+∆=2121qa X M A ==2, 2S A qa F M ==:()sin ;[0,]AC M R πθθθ=∈ :()sin ;[0,2CE M PR πθθθ=∈ :()0;[0,]2AC M πθθ=∈ :()sin ;[0,]2DE M PR πθθθ=∈ :()0;[0,]2BD M πθθ=∈ :()sin ;[0,]AD M R πθθθ=-∈ :()sin ;[0,]2CE M PR πθθθ=∈ :()0;[0,]2AC M πθθ=∈ ():()1sin ;[0,]2CE M R πθθθ=+∈附加题、如图所示单位厚度的1/2圆弧筒可以简化为曲梁，其左端A 固定,B 端自由。

北京科技大学2010年硕士学位研究生入学考试试题试题编号： ________________________ 试题名称：___________ （共2页）适用专业：材料科学与工程______________________________________________________________说明：所有答案必须写在答题纸上，做在试题或草稿纸上无效.一、分析发生下列现象的原因（30分）1. 低碳钢应力-应变曲线的屈服现象（10分）2. 金属及合金凝固时形成树枝状晶（10分）3. 上坡扩散（5分）4. 二次再结晶（5分）二、在面心立方结构的金属中（111）面上运动着柏氏矢量为6=a/2［110］的位错，位错线方向也是［110］,请在单胞中画出（ill）晶面和山0］晶向，并说明该位错属于什么类型？如果该位错的运动受到阻碍后，请判断是否有可能转移到（ill）, （ill）, （ill）各晶面上继续运动？说明为什么？（15分）三、以含Al-4wt%Cu合金为例，给出其经过不同固溶时效工艺处理后的脱溶贯序；定性说明各阶段脱溶相的尺寸及分布特点、与母相的界面匹配关系及其强化效果等.（20分）四、讨论晶体结构和空间点阵之间的关系。

（15分）五、与液态结晶过程相比，固态相变有什么特点？这些特点对固态相变后形成的组织有什么影响？（15分）六、叙述离子晶体的结构规则（15分）七、分析形成下列不同铸态组织的可能原因，并说明要得到细小的等轴晶，可采取哪些办法？（20分）八、参考下面提供的示意图，画出按组织分区的Fe-Fe’C相图，写出各三相反应,并说明分别为1. Owt%C和3. Owt%C的铁碳合金经过缓慢冷却在相关三相反应完成后形成的各组织特点（20分）。

2010答案:一、1.低碳钢在一定条件下形变时，应力-应变曲线的大致规律是首先发生线性弹性变形，达到屈服时发生塑性变形直至断裂。

特殊的地方在于应力-应变曲线上常常出现上下屈服点，这与C间隙原子对位错的钉扎作用有关。

工程力学材料力学（北京科技大学与东北大学）第一章轴向拉伸和压缩1-1：用截面法求下列各杆指定截面的内力解：(a):N1=0,N2=N3=P(b):N1=N2=2kN(c):N1=P,N2=2P,N3= -P(d):N1=-2P,N2=P(e):N1= -50N,N2= -90N(f):N1=0.896P,N2=-0.732P注（轴向拉伸为正，压缩为负）1-2：高炉装料器中的大钟拉杆如图a所示，拉杆下端以连接楔与大钟连接，连接处拉杆的横截面如图b所示；拉杆上端螺纹的内径d=175mm。

以知作用于拉杆上的静拉力P=850kN，试计算大钟拉杆的最大静应力。

解：σ1=2118504P kNS dπ==35.3Mpaσ2=2228504P kNS dπ==30.4MPa∴σmax=35.3Mpa1-3：试计算图a 所示钢水包吊杆的最大应力。

以知钢水包及其所盛钢水共重90kN ，吊杆的尺寸如图b 所示。

解：下端螺孔截面：σ1=19020.065*0.045P S=15.4Mpa上端单螺孔截面：σ2=2P S =8.72MPa上端双螺孔截面：σ3= 3P S =9.15Mpa∴σmax =15.4Mpa1-4：一桅杆起重机如图所示，起重杆AB为一钢管，其外径D=20mm,内径d=18mm;钢绳CB的横截面面积为0.1cm2。

已知起重量P=2000N，试计算起重机杆和钢丝绳的应力。

解：受力分析得：F1*sin15=F2*sin45F1*cos15=P+F2*sin45∴σAB=11FS=-47.7MPaσBC=22FS=103.5 MPa1-5：图a所示为一斗式提升机.斗与斗之间用链条连接,链条的计算简图如图b 所示,每个料斗连同物料的总重量P=2000N.钢链又两层钢板构成,如c所示.每个链板厚t=4.5mm,宽h=40mm,H=65mm,钉孔直径d=30mm.试求链板的最大应力.解:F=6PS1=h*t=40*4.5=180mm2S2=(H-d)*t=(65-30)*4.5=157.5mm2∴σmax=2FS=38.1MPa1-6:一长为30cm的钢杆,其受力情况如图所示.已知杆截面面积A=10cm2,材料的弹性模量E=200Gpa,试求;(1)AC. CD DB 各段的应力和变形.(2)AB杆的总变形.解: (1)σAC=-20MPa,σCD=0,σDB=-20MPa;△ l AC =NL EA =AC LEA σ=-0.01mm△ l CD =CD LEA σ=0△ L DB =DB LEA σ=-0.01mm (2) ∴ABl ∆=-0.02mm1-7:一圆截面阶梯杆受力如图所示,已知 材料的弹性模量E=200Gpa,试求各段的应力和应变. 解:31.8127AC ACCB CBPMPa S PMPa S σσ====AC AC ACLNL EA EA σε===1.59*104,CBCBCBLNLEA EAσε===6.36*1041-8:为测定轧钢机的轧制力,在压下螺旋与上轧辊轴承之间装置一测压用的压头.压头是一个钢制的圆筒,其外径D=50mm,内径d=40mm,在压头的外表面上沿纵向贴有测变形的电阻丝片.若测得轧辊两端两个压头的纵向应变均为ε=0.9*10-2,试求轧机的总轧制压力.压头材料的弹性模量E=200Gpa.解:NllEAllε∆=∆=∴NEAε=62.54*10N EA Nε∴==1-9：用一板状试样进行拉伸试验，在试样表面贴上纵向和横向的电阻丝来测定试样的改变。
