PVC配方介绍

目录一、聚氯乙烯 (2)1聚氯乙烯 (2)2聚氯乙烯的分类 (2)3聚氯乙烯的性质 (3)4 PVC板材性能： (3)二、PVC配方各物配料比 (3)高级装饰用软板(质量份） (3)1.硬质PVC板材基本配方 (4)2.普通防火板参考配方 (4)3. 泡沫夹心型防火板参考配方 (4)4.彩色艺术面层防火板配方 (5)5.发泡防火板或超轻型防火板参考配方 (6)6.复合材料珍珠岩板 (6)三、聚氯乙烯配方介绍 (7)1.树脂的选择 (7)2.增塑剂体系 (8)3.稳定剂体系 (8)4.润滑剂 (10)5.填充料 (10)6.着色剂 (11)7.发泡剂 (11)8.阻燃剂 (11)一、聚氯乙烯1聚氯乙烯（英文：PolyVinyl Chloride，简称：PVC）是一种使用一个氯原子取代聚乙烯中的一个氢原子的高分子材料。

PVC为无定形结构的白色粉末，支化度较小。

工业生产的PVC分子量一般在5~12万范围内，具有较大的多分散性，分子量随聚合温度的降低而增加。

无固定熔点，80~85℃开始软化，130℃变为粘弹态，160~180℃开始转变为粘流态。

其抗张强度60MPa左右，冲击强度5~10kJ/m2；有优异的介电性能。

对光和热的稳定性差，在100℃以上或经长时间阳光曝晒，就会分解而产生氯化氢，并自动催化分解引起变色，在实际应用中必须加入稳定剂以提高对热和光的稳定性。

PVC很坚硬，只能溶于环己酮、二氯乙烷和四氢呋喃等少数溶剂中，对有机和无机酸、碱、盐均稳定，化学稳定性随使用温度的升高而降低。

2聚氯乙烯的分类生产方法的不同，PVC可分为：通用型PVC树脂、高聚合度PVC树脂、交联PVC树脂。

通用型PVC树脂是由氯乙烯单体在引发剂的作用下聚合形成的；高聚合度PVC树脂是指在氯乙烯单体聚合体系中加入链增长剂聚合而成的树脂；交联PVC树脂是在氯乙烯单体聚合体系中加入含有双烯和多烯的交联剂聚合而成的树脂。

软PVC一般用于地板、天花板以及皮革的表层，但由于软PVC中含有柔软剂，容易变脆,不易保存，所以其使用范围受到了局限。

PVC技术配方范文PVC（Polyvinyl chloride）是一种常见的合成聚合物，广泛应用于制作管道、电缆、建筑材料等领域。

PVC技术配方是指制备PVC材料过程中所用的各种原料以及其比例配比的制作方法。

以下是一个PVC技术配方的范文，供参考。

一、主要原料：1.氯乙烯（VC）：质量分数为60%。

氯乙烯是PVC的主要原料，其含量的高低对制品的性能有很大影响。

通常情况下，氯乙烯的含量控制在60%左右，可根据具体要求做适当调整。

2.盐酸催化剂：质量分数为0.2%。

盐酸催化剂是促进PVC聚合反应的催化剂，用于加速反应速率和提高产量。

3.水：质量分数为5%。

水是用来调节反应过程中的温度和稀释反应体系的。

4.活性聚合引发剂：质量分数为0.2%。

活性聚合引发剂是用来引发聚合反应，促使乙烯单体聚合成PVC。

5.安定剂：质量分数为0.5%。

安定剂是用来防止PVC材料在加热或长期暴露于阳光下发生分解。

6.塑化剂：质量分数为28%。

塑化剂是用来增加PVC材料的柔韧性和可加工性。

二、配方步骤：1.在反应釜中加入氯乙烯、盐酸催化剂和适量的水，然后加热到70-80℃，保持该温度下10分钟，使盐酸催化剂充分溶解。

2.将活性聚合引发剂和安定剂加入反应釜中，继续加热至80-85℃，并维持该温度反应2小时，使乙烯单体进行聚合反应生成PVC。

3.在反应过程中，需进行搅拌以促进反应的进行，也可以加入适量的稀释剂来调节反应体系的黏度。

4.反应结束后，降低温度至50℃左右，加入塑化剂，搅拌均匀，使塑化剂完全与PVC材料混合。

5.最后，将制得的PVC材料冷却至室温，进行干燥，以去除多余的水分和溶剂，得到最终的PVC产品。

三、注意事项：1.氯乙烯和塑化剂的含量要根据具体要求进行调整，过高或过低的含量都会对成品的性能产生不利影响。

2.反应过程中需控制好温度，避免温度过高或过低对反应速率和产物质量的影响。

3.搅拌的时间和速度要适当，保证反应体系充分混合均匀。

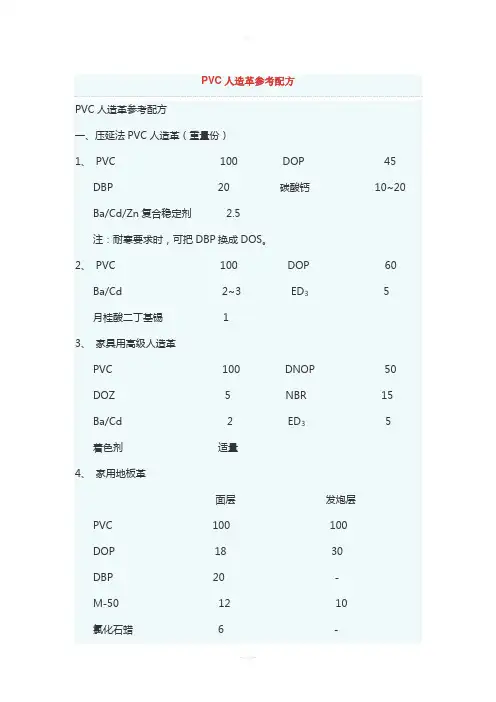

PVC人造革参考配方一、压延法PVC人造革（重量份）1、PVC 100 DOP 45DBP 20 碳酸钙10~20 Ba/Cd/Zn复合稳定剂 2.5注：耐寒要求时，可把DBP换成DOS。

2、PVC 100 DOP 60Ba/Cd 2~3 ED35月桂酸二丁基锡13、家具用高级人造革PVC 100 DNOP 50 DOZ 5 NBR 15 Ba/Cd 2 ED35着色剂适量4、家用地板革面层发炮层PVC 100 100DOP 18 30DBP 20 -M-50 12 10氯化石蜡 6 -Ba/Cd/Zn稳定剂 2.0 2.0硬脂酸钡 1.0 0.8硬脂酸锌0.4 -硬脂酸铝- 0.8硬脂酸0.2 0.8重钙5~10 40AC发泡剂- 5颜料- 适量5、用于底层、表面处理层或表面贴膜层的人造革PVC 100 硬脂酸铅0.8 DOP 35 硬脂酸锌0.2 DBP 35 轻钙20氯化石蜡 5 硬脂酸0.5硬脂酸钡 1 颜料适量二、刮涂法PVC人造革1、面层底（发泡）层PVC 100 (乳液) 100（悬浮）DOP 35 10DBP 25 30M-50 10 40氯化石蜡- 10Ba/Cd/Zn稳定剂2~3 -三碱式硫酸铅- 3硬脂酸钡- 1碳酸钙10 20~402、直接刮涂双面帐篷革PVC（糊树脂）100 DOP 60 DOS 10 ED35氯化石蜡10 三碱式硫酸铅1.5二碱式亚磷酸铅 1 Ba/Cd/Zn浆料2钛白粉 2 酞菁蓝0.1亚磷酸二苯酯0.8 紫外光吸收剂0.3抗静电剂0.5 双酚A0.53、间接涂刮人造革PVC（乳液）70 PVC（悬浮）30 DOP 48 DBP32DOS 5 M-5015轻钙15 三碱式硫酸铅3。

PVC电线电缆配方1、通用绝缘PVC电线电缆配方2、绝缘级PVC电线电缆配方树脂 PVC（SG-2） 100 树脂 PVC（SG-2） 100 增塑剂 DOP 25 增塑剂 DOP 48 烷基磺酸苯脂M50 20 硬脂酸盐 0.5氯化石蜡 18 稳定剂三碱式硫酸铅 3环氧脂 5 二碱式亚磷酸铅 3 稳定剂 PbSt 0.2二碱式硬脂酸盐 0.5助剂二酚基丙烷 0.4木糖醇 0.43、耐热105℃绝缘级PVC电缆料配方4、70℃绝缘PVC电线电缆配方【配方1】树脂 PVC（SG-2） 100 树脂 PVC（SG-1） 100 增塑剂 DOP 20 增塑剂 DBP 50 DIDP 10 稳定剂 Ba/Cd/Zn 5 52%氯化石蜡 8 填充料煅烧陶土 3 稳定剂 Pb/Cd 8 硬脂酸盐 1.2 抗氧剂双酚A 0.5 助剂二酚基丙烷 0.5【配方2】树脂 PVC(SG-2) 100增塑剂偏苯三酸三辛酯 50填充料煅烧陶土 7润滑剂石蜡 0.25、高电性能PVC绝缘电线电缆配方6、软质PVC绝缘护套电线电缆配方树脂 PVC（SG-2） 100 树脂 PVC（SG-2） 100 增塑剂 DOP 30 增塑剂 DOP 10 DOS 5 DOS 25 稳定剂 PbSt 0.2 烷基磺酸苯酯 18 抗氧剂双酚A 3.5 氯化石蜡 10 填充料煅烧陶土 5 稳定剂三碱式硫酸铅 3二碱式硬脂酸铅 1CaSt 1抗氧剂双酚A 0.5润滑剂石蜡 0.27、耐寒PVC电线电缆制品配方树脂 PVC 100 增塑剂 DOP 18 DOS 26 稳定剂三碱式硫酸铅 3二碱式亚磷酸铅 3 BaSt 0.8 PaSt 0.5 CdSt 0.2 填充料 CaCO3 3着色剂炭黑 0.5。

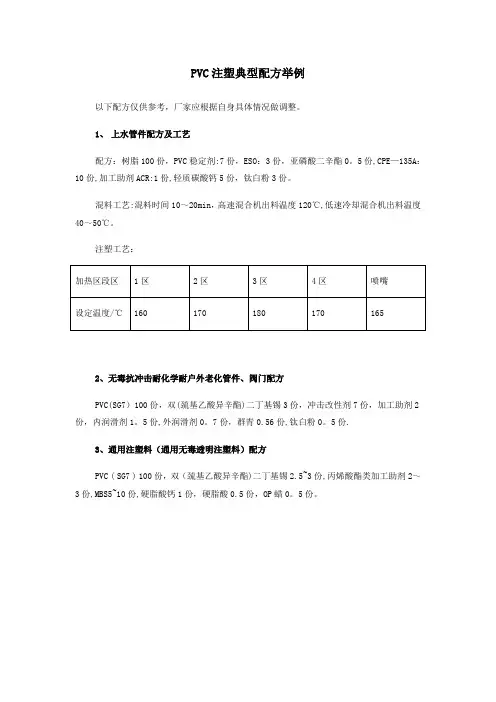

PVC注塑典型配方举例
以下配方仅供参考，厂家应根据自身具体情况做调整。

1、上水管件配方及工艺
配方：树脂100份，PVC稳定剂:7份，ESO：3份，亚磷酸二辛酯0。

5份,CPE—135A：10份,加工助剂ACR:1份,轻质碳酸钙5份，钛白粉3份。

混料工艺:混料时间10～20min，高速混合机出料温度120℃,低速冷却混合机出料温度40～50℃。

注塑工艺：
2、无毒抗冲击耐化学耐户外老化管件、阀门配方
PVC(SG7）100份，双(巯基乙酸异辛酯)二丁基锡3份，冲击改性剂7份，加工助剂2份，内润滑剂1。

5份,外润滑剂0。

7份，群青0.56份,钛白粉0。

5份.
3、通用注塑料（通用无毒透明注塑料）配方
PVC ( SG7 ) 100份，双（巯基乙酸异辛酯)二丁基锡2.5~3份,丙烯酸酯类加工助剂2～3份,MBS5~10份,硬脂酸钙1份，硬脂酸0.5份，OP蜡0。

5份。

软质PVC的基本配方软质聚氯乙烯（Polyvinyl Chloride，PVC）是一种常见的塑料材料，具有良好的柔软性和可加工性。

它被广泛应用于电线电缆、地板、管道、鞋材、包装材料等领域。

在生产软质PVC制品时，需要使用一定的基本配方，以确保产品的性能和质量。

本文将介绍软质PVC的基本配方，包括主要原料、添加剂和工艺参数等方面的内容。

1. 主要原料软质PVC的主要原料是聚氯乙烯树脂（Polyvinyl Chloride Resin）。

聚氯乙烯树脂通常是通过聚合反应制得，它是由氯乙烯（Vinyl Chloride）单体聚合而成的高分子化合物。

聚氯乙烯树脂的质量对最终产品的性能起着决定性的影响。

除了聚氯乙烯树脂，软质PVC的制造还需要添加一些增塑剂、稳定剂、填充剂等辅助原料。

2. 添加剂2.1 增塑剂增塑剂是软质PVC制品中必不可少的添加剂，它可以增加聚氯乙烯树脂的柔软性和可塑性。

常用的增塑剂有以下几种：•邻苯二甲酸酯类（Phthalate）增塑剂：如DBP（Dibutyl Phthalate）、DOP（Dioctyl Phthalate）等。

它们具有良好的可塑性和低温性能，广泛应用于软质PVC制品中。

•环状酯类（Cyclic Ester）增塑剂：如DINP（Diisononyl Phthalate）、DIDP（Diisodecyl Phthalate）等。

它们具有较好的耐热性和耐寒性，适用于高温和低温环境下的制品。

•环状碳酸酯类（Cyclic Carbonate）增塑剂：如TBC（Tributyl Citrate）、ATBC（Acetyl Tributyl Citrate）等。

它们具有较低的毒性和良好的耐寒性，适用于食品包装等对安全性要求较高的制品。

增塑剂的选择应根据制品的具体要求来确定，不同的增塑剂有不同的特点和应用范围。

2.2 稳定剂稳定剂是为了防止聚氯乙烯树脂在加工和使用过程中发生分解和降解，保持制品的性能稳定。

聚氯乙烯P V C介绍及配方介绍Company number：【0089WT-8898YT-W8CCB-BUUT-202108】目录一、聚氯乙烯1聚氯乙烯（英文：PolyVinyl Chloride，简称：PVC）是一种使用一个氯原子取代聚乙烯中的一个氢原子的高分子材料。

PVC为无定形结构的白色粉末，支化度较小。

工业生产的PVC分子量一般在5~12万范围内，具有较大的多分散性，分子量随聚合温度的降低而增加。

无固定熔点，80~85℃开始软化，130℃变为粘弹态，160~180℃开始转变为粘流态。

其抗张强度60MPa左右，冲击强度5~10kJ/m2；有优异的介电性能。

对光和热的稳定性差，在100℃以上或经长时间阳光曝晒，就会分解而产生氯化氢，并自动催化分解引起变色，在实际应用中必须加入稳定剂以提高对热和光的稳定性。

PVC很坚硬，只能溶于环己酮、二氯乙烷和四氢呋喃等少数溶剂中，对有机和无机酸、碱、盐均稳定，化学稳定性随使用温度的升高而降低。

2聚氯乙烯的分类生产方法的不同，PVC可分为：通用型PVC树脂、高聚合度PVC树脂、交联PVC树脂。

通用型PVC树脂是由氯乙烯单体在引发剂的作用下聚合形成的；高聚合度PVC树脂是指在氯乙烯单体聚合体系中加入链增长剂聚合而成的树脂；交联PVC树脂是在氯乙烯单体聚合体系中加入含有双烯和多烯的交联剂聚合而成的树脂。

软PVC一般用于地板、天花板以及皮革的表层，但由于软PVC中含有柔软剂，容易变脆,不易保存，所以其使用范围受到了局限。

硬PVC不含柔软剂，柔韧性好，易成型，不易脆，无毒无污染，保存时间长，因此具有很大的开发应用价值。

PVC发泡板具有防腐、防潮、防霉、不吸水、可钻、可锯、可刨、易于热成型、热弯曲加工等特性，因此广泛应用于家具、橱柜、浴柜、展览架用板、箱体芯层、室内外装饰、建材、化工等领域用板,广告标示、印刷、丝印、喷绘、电脑刻字、电子仪表产品包装等行业。

PVC硬塑板具有优良的耐腐蚀性、绝缘性，并有一定的机械强度；经二次加工后可制成硫酸（盐酸）槽（桶箱）；医药用空针架，化程架；公共卫生间水箱；加工产品的模板、装饰板、排风管道、设备衬里等各种异型制品、容器。

PVC改性配方设计
PVC改性是指通过添加一定量的增塑剂、稳定剂、填料、润滑剂等辅助添加剂，改变PVC的性能，以满足不同需求的工程或应用条件。

PVC改性配方设计需要根据具体的应用要求、加工工艺和成本限制等因素综合考虑，以达到最佳的效果。

以下是一种常见的PVC改性配方设计，供参考：
1.PVC基础树脂：选用PVC数值为70的硬质产品；
2.增塑剂：引用增塑剂DOP，添加比例为20%，以提高PVC的柔软性和延展性；
3.稳定剂：引用一种有机锡稳定剂，添加比例为2%，以提高PVC的耐热稳定性；
4.塑化剂：引用塡填料硬脂酸钙（GMS），添加比例为2%，以改善PVC的加工性能；
5.填料：引用钛白和碳酸钙，添加比例分别为5%和10%，以提高PVC 的强度和硬度；
6.润滑剂：引用内外润滑剂，添加比例为1%，以减少PVC的内部摩擦和外部粘附。

以上配方设计是一种基础的PVC改性配方，可以根据具体需求和条件进行调整。

例如，如果需要PVC的透明性较高，可以考虑增加一定量的透明填料等。

另外，在实际生产过程中，还需要进行相关的试验和调整，以达到最理想的效果。

总的来说，PVC改性配方设计是一个涉及多种因素的复杂过程，需要综合考虑材料性能、加工工艺和成本等因素，以实现最佳的性能和经济效益。

希望以上内容对PVC改性配方设计有所帮助。

26种PVC发泡塑料配方PVC发泡塑料是一种常用的轻质材料，具有良好的隔热性能和吸音性能。

根据不同需求，可以调整配方来改变其性能，下面将介绍26种常用的PVC发泡塑料配方。

1.基础配方：PVC（100份）、增塑剂（70-80份）、稳定剂（2-4份）、发泡剂（0.5-2份）、硬质颗粒（100-120份）。

2.阻燃型配方：在基础配方的基础上，添加阻燃剂（8-15份）。

3.抗静电型配方：在基础配方的基础上，添加导电剂（8-15份）。

4.导热型配方：在基础配方的基础上，添加导热剂（15-20份）。

5.抗紫外线型配方：在基础配方的基础上，添加紫外线吸收剂（3-5份）。

6.耐候型配方：在基础配方的基础上，添加耐候剂（5-8份）。

7.柔软型配方：在基础配方的基础上，添加可塑剂（80-100份）。

8.高强度型配方：在基础配方的基础上，添加增强剂（50-80份）。

9.高韧性型配方：在基础配方的基础上，添加韧性剂（20-30份）。

10.硬度可调型配方：在基础配方的基础上，添加增塑剂和硬质颗粒的比例可以调整。

11.低密度型配方：在基础配方的基础上，添加低密度助剂（20-30份）。

12.高密度型配方：在基础配方的基础上，添加高密度助剂（20-30份）。

13.隔音型配方：在基础配方的基础上，添加隔音剂（15-20份）。

14.环保型配方：在基础配方的基础上，使用无毒环保材料。

15.高抗老化型配方：在基础配方的基础上，添加抗老化剂（8-12份）。

16.高回弹型配方：在基础配方的基础上，添加回弹剂（10-15份）。

17.高透明型配方：在基础配方的基础上，添加透明剂（8-15份）。

18.高耐磨型配方：在基础配方的基础上，添加耐磨剂（10-15份）。

19.高电绝缘型配方：在基础配方的基础上，添加绝缘剂（10-15份）。

20.高耐溶剂型配方：在基础配方的基础上，添加耐溶剂剂（10-15份）。

21.高导音型配方：在基础配方的基础上，添加导音剂（15-20份）。

目录一、聚氯乙烯1聚氯乙烯（英文：PolyVinyl Chloride，简称：PVC）是一种使用一个氯原子取代聚乙烯中的一个氢原子的高分子材料。

PVC为无定形结构的白色粉末，支化度较小。

工业生产的PVC分子量一般在5~12万范围内，具有较大的多分散性，分子量随聚合温度的降低而增加。

无固定熔点，80~85℃开始软化，130℃变为粘弹态，160~180℃开始转变为粘流态。

其抗张强度60MPa左右，冲击强度5~10kJ/m2；有优异的介电性能。

对光和热的稳定性差，在100℃以上或经长时间阳光曝晒，就会分解而产生氯化氢，并自动催化分解引起变色，在实际应用中必须加入稳定剂以提高对热和光的稳定性。

PVC很坚硬，只能溶于环己酮、二氯乙烷和四氢呋喃等少数溶剂中，对有机和无机酸、碱、盐均稳定，化学稳定性随使用温度的升高而降低。

2聚氯乙烯的分类生产方法的不同，PVC可分为：通用型PVC树脂、高聚合度PVC树脂、交联PVC树脂。

通用型PVC树脂是由氯乙烯单体在引发剂的作用下聚合形成的；高聚合度PVC树脂是指在氯乙烯单体聚合体系中加入链增长剂聚合而成的树脂；交联PVC树脂是在氯乙烯单体聚合体系中加入含有双烯和多烯的交联剂聚合而成的树脂。

软PVC一般用于地板、天花板以及皮革的表层，但由于软PVC中含有柔软剂，容易变脆,不易保存，所以其使用范围受到了局限。

硬PVC不含柔软剂，柔韧性好，易成型，不易脆，无毒无污染，保存时间长，因此具有很大的开发应用价值。

PVC发泡板具有防腐、防潮、防霉、不吸水、可钻、可锯、可刨、易于热成型、热弯曲加工等特性，因此广泛应用于家具、橱柜、浴柜、展览架用板、箱体芯层、室内外装饰、建材、化工等领域用板,广告标示、印刷、丝印、喷绘、电脑刻字、电子仪表产品包装等行业。

PVC硬塑板具有优良的耐腐蚀性、绝缘性，并有一定的机械强度；经二次加工后可制成硫酸（盐酸）槽（桶箱）；医药用空针架，化程架；公共卫生间水箱；加工产品的模板、装饰板、排风管道、设备衬里等各种异型制品、容器。

PVC塑料型材配方1.PVC树脂（70-80%）：PVC（聚氯乙烯）是PVC塑料型材的主要成分，占据配方的主要比例。

PVC树脂为型材提供了优良的刚性和耐候性。

2.增塑剂（10-25%）：增塑剂是PVC塑料型材的重要添加剂，可以增加塑料的柔软性和韧性。

常见的增塑剂有邻苯二甲酸酯类和磷酸酯类。

它们可以帮助塑料型材更容易地加工成各种形状。

3.热稳定剂（2-5%）：热稳定剂用于防止PVC塑料型材在加工和使用过程中发生分解和退色。

有机锡化合物是一种常见的热稳定剂，可以提高PVC塑料型材的耐热性能。

4.填料（0-30%）：填料可以增加PVC塑料型材的硬度和抗冲击性能，降低成本。

常见的填料有钙碳酸盐、滑石粉、陶瓷粉等。

5.硬化剂（0-10%）：硬化剂可以提高PVC塑料型材的硬度和耐磨性。

常见的硬化剂有有机锡化合物和巯基硫脲类。

6.阻燃剂（0-10%）：阻燃剂可以提高PVC塑料型材的阻燃性能，降低火灾造成的损失。

溴化阻燃剂是常见的阻燃剂。

7.光稳定剂（0-5%）：光稳定剂可以提高PVC塑料型材的耐候性，防止紫外线辐射对塑料的破坏。

紫外线吸收器是常见的光稳定剂。

8.抗氧剂（0-5%）：抗氧剂可以延长PVC塑料型材的使用寿命，防止氧化降解。

常见的抗氧剂有酚类和酚醛类。

以上是一种常见的PVC塑料型材的配方，不同应用领域和要求可能会有所不同。

在配方设计过程中，需要根据型材所需的性能和特性选择合适的添加剂，并进行合理的配比。

通过合理的配方设计和加工工艺，可以制造出符合需求的高质量PVC塑料型材。

目录一、聚氯乙烯 (3)1聚氯乙烯 (3)2聚氯乙烯的分类 (3)3聚氯乙烯的性质 (4)4 PVC板材性能： (4)二、PVC配方各物配料比 (5)高级装饰用软板(质量份） (5)1.硬质PVC板材基本配方 (6)2.普通防火板参考配方 (6)3. 泡沫夹心型防火板参考配方 (7)4.彩色艺术面层防火板配方 (8)5.发泡防火板或超轻型防火板参考配方 (9)6.复合材料珍珠岩板 (10)三、聚氯乙烯配方介绍 (10)1.树脂的选择 (11)2.增塑剂体系 (12)3.稳定剂体系 (13)4.润滑剂 (15)5.填充料 (16)6.着色剂 (17)7.发泡剂 (17)8.阻燃剂 (18)一、聚氯乙烯1聚氯乙烯（英文：PolyVinyl Chloride，简称：PVC）是一种使用一个氯原子取代聚乙烯中的一个氢原子的高分子材料。

PVC为无定形结构的白色粉末，支化度较小。

工业生产的PVC分子量一般在5~12万范围内，具有较大的多分散性，分子量随聚合温度的降低而增加。

无固定熔点，80~85℃开始软化，130℃变为粘弹态，160~180℃开始转变为粘流态。

其抗张强度60MPa左右，冲击强度5~10kJ/m2；有优异的介电性能。

对光和热的稳定性差，在100℃以上或经长时间阳光曝晒，就会分解而产生氯化氢，并自动催化分解引起变色，在实际应用中必须加入稳定剂以提高对热和光的稳定性。

PVC很坚硬，只能溶于环己酮、二氯乙烷和四氢呋喃等少数溶剂中，对有机和无机酸、碱、盐均稳定，化学稳定性随使用温度的升高而降低。

2聚氯乙烯的分类生产方法的不同，PVC可分为：通用型PVC树脂、高聚合度PVC树脂、交联PVC树脂。

通用型PVC树脂是由氯乙烯单体在引发剂的作用下聚合形成的；高聚合度PVC树脂是指在氯乙烯单体聚合体系中加入链增长剂聚合而成的树脂；交联PVC树脂是在氯乙烯单体聚合体系中加入含有双烯和多烯的交联剂聚合而成的树脂。

软PVC一般用于地板、天花板以及皮革的表层，但由于软PVC中含有柔软剂，容易变脆,不易保存，所以其使用范围受到了局限。

PVC型材配方和工艺一、PVC型材的配方1.主要原料2.增塑剂PVC是一种硬质树脂，为了使其具有良好的柔软性和可加工性，常常需要添加增塑剂。

常用的增塑剂有邻苯二甲酸酯类、环氧油脂和聚甘油酯等。

增塑剂的添加量通常为PVC树脂的10%~60%。

3.稳定剂PVC易受热和光的影响而分解，为了提高PVC型材的热稳定性和耐候性，常常需要添加稳定剂。

常用的稳定剂有有机锡、有机铅和酸化钙等。

稳定剂的添加量通常为PVC树脂的0.5%~3%。

4.填充剂为了降低成本和改善PVC型材的物理性能，常常需要添加填充剂。

常用的填充剂有石英粉、滑石粉和碳酸钙等。

填充剂的添加量通常为PVC树脂的10%~30%。

5.颜料为了给PVC型材着色，常常需要添加颜料。

常用的颜料有有机颜料和无机颜料等。

颜料的添加量根据需要而定。

二、PVC型材的工艺1.原料混合将PVC树脂、增塑剂、稳定剂、填充剂和颜料等按照一定比例混合均匀。

混合可以采用干法或湿法。

2.制备混合物将混合好的原料转移到混料机中进行加热和混合。

加热的温度通常为130~180℃，时间为20~30分钟。

混合的目的是使各种原料充分融合，并排除其中的气体和杂质。

3.挤出成型将混合好的原料放入挤出机中进行挤出成型。

挤出机将原料加热至熔融状态，然后通过挤出模具挤出成型，形成所需的型材形状。

挤出温度一般为140~180℃，挤出速度根据型材的尺寸和要求而定。

4.冷却和切割挤出成型后的型材通过冷却装置进行冷却。

冷却能使型材迅速固化，并保持其形状。

冷却时间根据型材的尺寸和要求而定。

冷却后，型材通过切割机进行切割，得到所需的长度。

5.后处理切割好的型材可能存在一些微小的缺陷或毛刺，需要通过后处理工艺进行修整。

常用的后处理工艺有加热矫正、打磨和质检等。

后处理的目的是提高型材的表面质量和尺寸精度。

以上是PVC型材的配方和工艺的基本介绍，不同类型的PVC型材可能有不同的配方和工艺，具体要根据产品的需求和工艺条件进行调整。

常见聚氯乙烯制品配方及合成工艺
1.常见聚氯乙烯制品:板材、管材、鞋底、玩具、门窗、电线外皮、文具等
2.阻燃、低烟、耐热PVC电缆料配方：
PVC 100 二碱式硫酸铅 2
TOTM 40 硬脂酸铅 0.8
三碱式硫酸铅 6 硬脂酸钡 0.7
硬脂酸 0.3 三氧化二锑 2
石蜡 0.5 硼酸锌 8
抗氧剂7096 0.5 碳酸钙 10
相关性能：氧指数31.8%；单位质量烟密度14.5g；体积电阻率5.9×1012Ω•cm；热老化质量损失≤22.7g/m²；135℃，168h老化后拉伸强度≥20.7MPa。

3具体工艺：
普通单螺杆挤出机造粒生产工艺
（1）准备工作：稳定剂、填充剂、着色剂分别用80目筛网过筛，并分别加入增塑剂浸透后用三辊研磨机或胶体磨研磨。

称量后备用。

增塑剂混合均匀后预热90℃待用；树脂用60目筛网过筛。

（2）捏合：投入PVC树脂，然后加入增塑剂搅拌片刻，待树脂将增塑剂基本吸收后，加入稳定剂，靠摩擦热使料温升到90℃左右，再加入填充剂、着色剂，料温升至110℃时，将料卸到冷却混合机中降温，至45~50℃以下时出料。

（3）挤出造粒：挤出机（以SJ-120/20为例）温度为80℃、120℃、160℃、170℃，机头165℃（增塑剂添加量少时，温度提高5~10℃左右）；挤出机螺杆转速10~30转/分；机头过滤网80目、120目各一层；风冷采用风压0.07MPa （544mmHg）、风量2250m3/h功率7.5kw的离心式通风机。

（4）包装：经筛选磁选、计量后包装。

4图片。

PVC人造革参考配方一、压延法PVC人造革（重量份）1、PVC 100 DOP 45DBP 20 碳酸钙10~20 Ba/Cd/Zn复合稳定剂 2.5注：耐寒要求时，可把DBP换成DOS。

2、PVC 100 DOP 60Ba/Cd 2~3 ED35月桂酸二丁基锡13、家具用高级人造革PVC 100 DNOP 50 DOZ 5 NBR 15 Ba/Cd 2 ED35着色剂适量4、家用地板革面层发炮层PVC 100 100DOP 18 30DBP 20 -M-50 12 10氯化石蜡 6 -Ba/Cd/Zn稳定剂 2.0 2.0硬脂酸钡 1.0 0.8硬脂酸锌0.4 -硬脂酸铝- 0.8硬脂酸0.2 0.8重钙5~10 40AC发泡剂- 5颜料- 适量5、用于底层、表面处理层或表面贴膜层的人造革PVC 100 硬脂酸铅0.8 DOP 35 硬脂酸锌0.2 DBP 35 轻钙20氯化石蜡 5 硬脂酸0.5硬脂酸钡 1 颜料适量二、刮涂法PVC人造革1、面层底（发泡）层PVC 100 (乳液) 100（悬浮）DOP 35 10DBP 25 30M-50 10 40氯化石蜡- 10Ba/Cd/Zn稳定剂2~3 -三碱式硫酸铅- 3硬脂酸钡- 1碳酸钙10 20~402、直接刮涂双面帐篷革PVC（糊树脂）100 DOP 60DOS 10 ED35氯化石蜡10 三碱式硫酸铅 1.5二碱式亚磷酸铅 1 Ba/Cd/Zn浆料2钛白粉 2 酞菁蓝0.1亚磷酸二苯酯0.8 紫外光吸收剂0.3抗静电剂0.5 双酚A0.53、间接涂刮人造革PVC（乳液）70 PVC（悬浮）30 DOP 48 DBP32DOS 5 M-5015轻钙15 三碱式硫酸铅3。

PVC配方的设计原理和各类配方的特点PVC（聚氯乙烯）是一种常用的塑料材料，广泛应用于建筑、医疗、电气和管道等领域。

PVC的配方设计是非常重要的，它直接影响着PVC产品的性能和应用范围。

以下是PVC配方设计原理和各类配方的特点。

1.PVC配方设计原理：2.软质PVC配方：软质PVC是通过在硬质PVC中添加增塑剂来实现的。

增塑剂可以降低PVC的玻璃化转变温度，增加PVC的柔韧性和延展性。

软质PVC广泛用于塑料地板、塑料布料和密封条等产品。

软质PVC配方中增塑剂的含量较高，通常在30%~60%之间。

3.硬质PVC配方：硬质PVC具有较好的机械性能和耐候性，通常用于建筑材料、电线电缆和水管等产品。

硬质PVC配方中增塑剂的含量较低，一般在1%~6%之间。

同时，为了提高PVC的热稳定性和耐候性，硬质PVC配方中通常还添加一定量的稳定剂和紫外线吸收剂。

4.发泡PVC配方：发泡PVC是一种具有轻质、隔热和吸震性能的材料，广泛应用于制作隔热材料、鞋垫和汽车内饰等。

发泡PVC配方的特点是在硬质PVC中添加发泡剂和细胞控制剂。

发泡剂可以产生气泡，使PVC形成多孔结构，而细胞控制剂可以控制气泡的大小和分布。

5.柔性泡沫PVC配方：柔性泡沫PVC是一种具有柔软触感和吸音性能的材料，广泛用于制作地板、墙饰和汽车内饰等产品。

柔性泡沫PVC配方的特点是在软质PVC的基础上添加发泡剂和其它辅助添加剂。

发泡剂可以增加材料的轻质性，而辅助添加剂则可以改善泡沫PVC的耐候性和阻燃性。

总而言之，PVC配方设计是通过合理控制各种添加剂的配比和性能，实现对PVC材料性能和应用范围的调节。

软质PVC配方中增塑剂含量较高，用于增加柔韧性和延展性；硬质PVC配方中增塑剂含量较低，用于提高机械性能和耐候性；发泡PVC配方中添加发泡剂和细胞控制剂，实现材料的轻质和隔热性能；柔性泡沫PVC配方则在软质PVC的基础上加入发泡剂和辅助添加剂，增加材料的轻质性和改善其耐候性。
