一 聚苯胺的合成方法

一、概述聚苯胺（Polyaniline，PANI）是一种重要的有机导电高分子材料，具有良好的导电性、稳定性和光学性质，广泛应用于传感器、储能设备、电磁屏蔽材料等领域。

在聚苯胺的合成方法中，存在着多种不同的合成途径和反应条件，其中一种较为常用的方法是通过氧化聚合反应合成，其合成路线相较于其他方法更为简单、环保且产率高。

二、氧化聚合合成方法氧化聚合合成方法是一种通过氧化剂（如FeCl3、APS等）在辅助酸性溶液（如HCl）中将苯胺单体氧化成聚苯胺的反应。

该方法具有合成条件温和、产品纯度高等优点，是一种较为常用的合成方法。

以下为氧化聚合合成方法的一种具体流程：1. 材料准备苯胺（C6H5NH2）：1mol氢氯酸（HCl）：浓度为37的溶液过氧化苯甲酰（APS）：摩尔比与苯胺为1：12. 反应步骤（1）制备苯胺溶液：将苯胺加入适量的HCl中，搅拌溶解得到苯胺溶液。

（2）氧化聚合反应：将苯胺溶液与APS按1:1的摩尔比混合，加入辅酸性溶液中进行氧化聚合反应。

3. 反应控制（1）温度控制：反应温度通常控制在0-5摄氏度，过高的温度容易导致产物氧化程度过高，使聚苯胺结构受损。

（2）时间控制：反应时间通常为数小时至一天不等，需根据具体条件进行调整。

三、实施案例与优势经过氧化聚合反应合成的聚苯胺具有高导电性、良好的溶解性、良好的稳定性和成本较低等优点。

在某专利中，研发团队采用了氧化聚合合成方法成功合成了一种高质量的聚苯胺材料，并根据其实验结果申请了相关的专利，其具体特点包括：1. 优质产品：该合成方法得到的聚苯胺产品具有较高的形貌均一性和导电性，适用于电子器件领域。

2. 高产率：该合成方法具有较高的产率，合成反应条件易于控制。

3. 环保性：该合成方法中不需大量的有机溶剂，具有较好的环保性。

四、结论与展望氧化聚合合成方法作为一种常用的聚苯胺合成途径，具有合成条件温和、产品质量优良、易于扩展产量等优点，且在实际应用中取得了一定的成功案例。

常见导电聚合物导论导电聚合物是一类具有导电性能的高分子材料，具有优异的导电性、机械性能和化学稳定性。

常见导电聚合物广泛应用于电子、能源、传感器等领域。

本文将介绍几种常见的导电聚合物及其应用。

聚苯胺（Polyaniline）聚苯胺是一种有机导电聚合物，具有优异的导电性能和化学稳定性。

它可以通过化学氧化或电化学氧化反应合成。

聚苯胺的导电性主要来自于其共轭结构，其中苯环通过π电子共享形成导电通道。

聚苯胺在导电性能、电化学活性、光学性能等方面具有独特的优势，因此被广泛应用于电池、超级电容器、传感器等领域。

聚苯胺的合成方法1.化学氧化法：将苯胺单体与氧化剂反应，如过氧化氢、过硫酸铵等，生成聚苯胺。

2.电化学氧化法：将苯胺单体溶解在电解质溶液中，通过电化学氧化反应生成聚苯胺。

聚苯胺的应用1.电池：聚苯胺可以用作电池的电极材料，提高电池的导电性和储能性能。

2.传感器：聚苯胺可以用作气体传感器、湿度传感器等的敏感材料，具有高灵敏度和快速响应的特点。

3.超级电容器：聚苯胺可以用作超级电容器的电极材料，具有高能量密度和快速充放电的特点。

聚噻吩（Polythiophene）聚噻吩是一种常见的有机导电聚合物，具有良好的导电性和光电性能。

聚噻吩的导电性来源于其共轭结构，其中噻吩环通过π电子共享形成导电通道。

聚噻吩具有较高的载流子迁移率和较低的能带间隙，因此被广泛应用于有机光电器件、场效应晶体管等领域。

聚噻吩的合成方法1.化学氧化法：将噻吩单体与氧化剂反应，如过氧化氢、过硫酸铵等，生成聚噻吩。

2.电化学氧化法：将噻吩单体溶解在电解质溶液中，通过电化学氧化反应生成聚噻吩。

聚噻吩的应用1.有机光电器件：聚噻吩可以用作有机太阳能电池、有机发光二极管等器件的光电活性层，提高器件的光电转换效率。

2.场效应晶体管：聚噻吩可以用作场效应晶体管的有机半导体层，实现电荷输运和场效应调控。

聚乙炔（Polyacetylene）聚乙炔是一种具有高导电性的聚合物，是导电聚合物研究的先驱。

聚苯胺的发展与合成学校名称：华南农业大学院系名称：材料与能源学院时间：2017年2月27日1.聚苯胺的发展在众多的导电高分子材料中，聚苯胺原料便宜，合成简便，潜在的溶液、熔融加工可能性，易成膜等优点和具有优良的电致变色性，因而具有非常广阔的应用前景。

1826年，德国化学家Otto Unverdorben通过热解蒸馏靛蓝首次制得苯胺，产物当时被称为“Krystallin”，意即结晶，因其可与硫酸、磷酸形成盐的结晶。

1840年，Fdtzsche从靛蓝中得到无色的油状物苯胺，将其命名为aniline，该词源于西班牙语的anti（靛蓝）并在1856年用于染料工业。

而且他可能制得了少量苯胺的低聚物，1862年HLhetbey也证实苯胺可以在氧化下形成某些固体颗粒。

但由于对高分子本质缺乏足够的认知，聚苯胺的实际研究拖延了几乎一个世纪，直到1984年才被MacDiarmid等人重新开发，却一跃成为当今导电高分子领域研究的热点和推动力之一，倍受人们的广泛关注。

在早期的文献中，国内外研究者们己对聚苯胺的结构、特性、合成、掺杂、改性等方面进行了较为深入的研究。

2.聚苯胺的合成聚苯胺在 1862 年就己经被 HLhetbey 发现, 其合成研究始于 20世纪初期,人们曾采用各种氧化剂和反应条件对苯胺进行氧化,并得到了一系列不同氧化程度的聚苯胺产物。

而聚苯胺被从新开发出来是在1984 年美国宾夕法尼亚大学的化学家 Mac Diarmid 等人。

目前, 经过国内外的大量文献报道, 合成聚苯胺的方法主要是化学合成和电化学合成两大类。

2.1 化学合成法聚苯胺的化学合成是在酸性介质中用氧化剂使苯胺单体氧化聚合。

化学法能够制备大批量的聚苯胺样品,也是最常用的一种制备聚苯胺的方法。

用 HCl 作介质,用(NH4)2S2O8作氧化剂,用苯胺合成聚苯胺。

化学法合成聚苯胺主要受反应介质酸的种类、浓度, 氧化剂的种类及浓度, 单体浓度和反应温度、反应时间等因素的影响。

实验十聚苯胺的制备一、实验目的1. 加深化学氧化法合成高分子材料的理解。

2. 掌握化学氧化法合成聚苯胺的实验技术。

二、化学试剂(品级AR)过硫酸铵20克盐酸（36-38%）20毫升苯胺10毫升乙醇50毫升碎冰块数千克三、仪器设备及耗材机械搅拌器（含聚四氟乙烯搅拌棒）1个温度计（150℃）1支分液漏斗（250mL）1个烧杯500mL 1个抽滤装置1套烧杯250mL 2个四、实验原理在本实验中制备聚苯胺采用化学氧化聚合法，该聚合反应大致分为3个阶段：(1)链诱导期和引发期；(2)链增长期；(3)链终止期。

在苯胺的酸性溶液中加入氧化剂，则苯胺将被氧化为聚苯胺，方法简单，能够批量制备聚苯胺，是一种制备聚苯胺的常用方法。

反应介质中酸的种类、浓度，氧化剂的种类、浓度、用量、添加速度以及反应温度等条件对最终得到的聚苯胺粉末的性质有直接的影响。

在诱导阶段生成二聚物，然后聚合进入第二阶段，反应开始加速，沉淀迅速出现，体系大量放热，进一步加速反应直至终止。

聚苯胺的低聚物是可以溶于水的，因此初始时反应在水溶液中进行。

苯胺的高聚物不溶于水，因此高聚物大分子链的继续增长是界面反应，反应在聚苯胺沉淀物与水溶液的两相界面上进行。

聚合反应如下：本实验中苯胺为单体、过硫酸铵为氧化剂、盐酸水溶液为反应介质，通过化学氧化聚合法合成聚苯胺。

产物经盐酸、乙醇、蒸馏水洗涤后可得到具有导电性能的掺杂态聚苯胺，再用氨水加入到掺杂态聚苯胺中反掺杂后得到绝缘的本征态聚苯胺。

五、实验步骤图10 将氧化剂溶液慢慢滴加到单体溶液中合成聚苯胺(1) 将20 g过硫酸铵溶解于200mL 1mol/L盐酸溶液。

(2) 量取10 mL苯胺加入到200 mL 1 mol/L盐酸溶液中，保持搅拌状态，并保持温度在10℃以下。

(3) 过硫酸铵的盐酸溶液通过分液漏斗加入到苯胺溶液，0.5h内加完，保持搅拌状态，持续反应2 小时，过滤，乙醇和蒸馏水洗后得聚苯胺。

六、讨论题1. 为什么本征态聚苯胺和掺杂态聚苯胺在导电性方面存在显著的差别？2. 通过过硫酸铵氧化合成聚苯胺的过程是放热反应，如何能够得到相对分子质量相对较大的聚合物？。

1. 了解聚苯胺的制备方法及其应用。

2. 掌握聚苯胺的合成原理和实验步骤。

3. 学习并掌握电化学合成聚苯胺的方法。

二、实验原理聚苯胺（Polyaniline，PANI）是一种导电聚合物，具有独特的化学、物理和电化学性质。

其制备方法主要有化学氧化法和电化学合成法。

本实验采用电化学合成法，通过在导电聚合物溶液中施加电压，使单体苯胺在电极上发生氧化聚合反应，形成聚苯胺。

三、实验仪器与试剂1. 仪器：- 三电极体系：工作电极（铂电极）、参比电极（银/氯化银电极）、辅助电极（铂电极）- 伏安仪- 磁力搅拌器- 真空干燥箱- 电子天平- 移液器- 烧杯- 离心机2. 试剂：- 苯胺（分析纯）- 硼砂（分析纯）- 硫酸（分析纯）- 蒸馏水1. 准备工作：（1）将苯胺、硼砂和硫酸按一定比例混合，配制成单体溶液。

（2）将单体溶液置于三电极体系中，调整电极间距，确保工作电极与参比电极、辅助电极之间距离适宜。

2. 电化学合成：（1）打开伏安仪，设置合适的扫描速度和电位范围。

（2）在单体溶液中施加电压，进行电化学聚合反应。

（3）观察反应过程中溶液的颜色变化，当溶液颜色变为深蓝色时，停止反应。

3. 沉淀分离：（1）将反应后的溶液离心分离，收集沉淀物。

（2）用蒸馏水洗涤沉淀物，去除杂质。

4. 干燥与表征：（1）将洗涤后的沉淀物置于真空干燥箱中，干燥至恒重。

（2）对干燥后的聚苯胺进行表征，如红外光谱（IR）、扫描电子显微镜（SEM）等。

五、实验结果与分析1. 反应过程中溶液颜色变化：反应开始时，溶液颜色为浅黄色，随着反应的进行，溶液颜色逐渐变为深蓝色。

2. 聚苯胺的表征：（1）红外光谱（IR）分析：聚苯胺在红外光谱中显示出明显的特征峰，如苯环、苯胺基团等。

（2）扫描电子显微镜（SEM）分析：聚苯胺呈现出明显的层状结构，具有良好的导电性。

六、实验结论本实验采用电化学合成法成功制备了聚苯胺。

实验结果表明，聚苯胺具有良好的导电性和稳定性，具有较高的应用价值。

聚苯胺和聚乙炔1.1导电聚苯胺作为一种新型的功能高分子材料，越来越受到科学家们的关注。

因为它具有合成方法简单、掺杂机制独特、环境稳定性良好等优点，而且它还具有广阔的开发与应用前景。

聚苯胺在电池、金属防腐、印刷、军事等领域展示了极广阔的应用前景，成为现在研究进展最快、最有工业化应用前景的功能高分子材料。

但是聚苯胺的难溶解、难熔融、不易加工等特性阻碍了聚苯胺的实用化进程。

聚苯胺的合成方法主要有化学氧化聚合法（乳液聚合法、溶液聚合法等）和电化学合成法（恒电位法、恒电流法、动电位扫描法等），近年来，模板聚合法、微乳液聚合、超声辐照合成、过氧化物酶催化合成、血红蛋白生物催化合成法等以其各自的优点而受到研究者的重视。

1984年,MacDiarmid在文献中提出聚苯胺具有以下可以相互转化的4种理想形式:2.1化学合成（1）化学氧化聚合化学氧化法合成聚苯胺是在适当的条件下，用氧化剂使苯胺(An)发生氧化聚合。

苯胺的化学氧化聚合通常是在苯胺/氧化剂/酸/水体系中进行的。

较常用的氧化剂有过硫酸铵、重铬酸钾（K2Cr2O7）、过氧化氢（H2O2）、碘酸钾（KIO3）和高锰酸钾（KMnO4）等。

（NH4)2S2O8由于不含金属离子、氧化能力强，所以应用较广。

聚苯胺的电导率与掺杂度和氧化程度有关。

氧化程度一定时，电导率随掺杂程度的增加而起初急剧增大，掺杂度超过15％以后，电导率就趋于稳定，一般其掺杂度可达50％。

井新利等通过氧化法合成了导电高分子聚苯胺，研究了氧化剂过硫酸铵（APS）与苯胺单体的物质的量之比对PANI 的结构与性能的影响。

结果表明，合成PANI 时，当n（APS）：n（An）在0.8 ～1.0 之间聚合物的产率和电导率较高。

研究表明，聚苯胺的导电性与H+掺杂程度有很大关系：在酸度低时，掺杂量较少，其导电性能受到影响，因而一般应在pH值小于3的水溶液中聚合。

质子酸通常有HCl、磷酸（H3PO4）等，苦味酸也用来制备高电导率的聚苯胺，而非挥发性的质子酸如H2SO4和HCIO4等不宜用于聚合反应。

一、聚苯胺的合成方法及其优缺 点
一、聚苯胺的合成方法及其优缺点
聚苯胺的合成方法主要包括化学氧化聚合法、电化学聚合法和生物合成法等。 其中，化学氧化聚合法应用最广泛，通过氧化剂和苯胺单体的反应制备聚苯胺。 该方法具有设备简单、产量高等优点，但反应条件较为严格，副反应较多，产物 的分子量和电导率受到一定限制。
内容摘要
聚苯胺的合成方法主要包括化学还原法、氧化还原法、界面缩聚法等。其中， 化学还原法由于其工艺简单、成本较低等优点，成为目前研究的主要方法之一。 在化学还原法中，通常使用有机还原剂，如抗坏血酸、硼氢化钠等，将苯胺单体 在酸性或碱性条件下聚合生成聚苯胺。
内容摘要
此外，氧化还原法也是常用的合成方法之一，使用氧化剂如过硫酸盐、双氧 水等将苯胺氧化聚合生成聚苯胺。界面缩聚法是一种液相合成方法，将苯胺单体 在溶液中聚合，形成聚苯胺纳米纤维或薄膜。
三、聚苯胺的应用领域与挑战
因此，针对聚苯胺的结构和性质进行改性研究，提高其应用性能和降低成本， 是未来亟待解决的问题。
四、聚苯胺的合成与聚合机理研 究现状
1、聚苯胺的合成方法及其影响 因素
1、聚苯胺的合成方法及其影响因素
化学氧化聚合法是制备聚苯胺最常用的方法。在这个过程中，苯胺单体在氧 化剂的作用下发生氧化聚合反应，生成聚苯胺。反应条件如温度、pH值、氧化剂 种类和浓度等对聚苯胺的分子量、分子量分布和电导率等性质有重要影响。通过 控制这些参数，可以优化聚苯胺的合成。
内容摘要
引言：随着科技的不断进步，纳米纤维在各个领域的应用越来越广泛。其中， 聚苯胺纳米纤维因其独特的性能和广泛的应用前景而备受。本次演示将详细介绍 聚苯胺纳米纤维的合成方法及应用进展。
内容摘要
一、研究背景聚苯胺纳米纤维是一种由苯胺单体在氧化剂作用下聚合而成的 导电高分子材料。其具有优异的导电性能、良好的化学稳定性和机械强度，在电 子、生物医学、建筑等领域具有广泛的应用前景。近年来，研究者们不断探索聚 苯胺纳米纤维的合成方法，以拓展其应用领域。

详细描述
聚苯胺的电化学合成通常涉及苯胺在电极表面的聚合反应。该反应的动力学过程受到电解液中离子种类、电极材 料性质以及外加电位等多种因素的影响。通过优化反应条件，可以实现对聚苯胺形貌和性能的有效调控。
04
聚苯胺的电化学应用
聚苯胺在电池领域的应用
电池电极材料
聚苯胺具有高电导率、优良的电化学可逆性和稳定性，可应用于锂离子电池、镍氢电池和铅酸电池等 电极材料。
太阳能电池光吸收层
探索聚苯胺在太阳能电池领域的应用，提高 光能转换效率。
THANKS FOR WATCHING
感谢您的观看
循环伏安法
通过循环改变电压进行电化学合成，可以更 深入地了解反应过程和产物性质。
电化学合成聚苯胺的性能
导电性
聚苯胺是一种导电聚合物，其导电性能可以通过电化学合成过程中 的掺杂程度来调节。
稳定性
聚苯胺具有较好的热稳定性和化学稳定性，可以在多种环境下使用。
形态
电化学合成的聚苯胺可以形成纳米颗粒、纳米纤维等多种形态，具 有广泛的应用前景。
选用高效电极材料
采用具有高电化学活性的电极材料， 如碳纳米管、金属氧化物等，降低能
耗并提高产率。
强化电化学反应条件
通过控制电流密度、电位窗口等电化 学参数，优化聚苯胺的合成过程。
探索新型的电化学合成方法
脉冲电化学合成
01
利用脉冲电流代替恒定电流进行合成，提高电化学反应的效率
和选择性。
模板电化学合成
电子转移
在电场的作用下，阳极和阴极之间发生电子转移，从 而引发化学反应。
氧化还原反应
在电化学合成中，通常在阳极发生氧化反应，在阴极 发生还原反应。
电化学合成聚苯胺的方法
恒电流法

聚苯胺的制备实验报告一、引言聚苯胺（PANI）是一种具有优异的电导率、导电性等物理特性的聚合物，同时也具有较强的氧化还原性能。

因此，聚苯胺在电子学、光电学、催化、传感等领域得到了广泛应用。

目前，聚苯胺的合成方法主要有化学氧化法、阳离子聚合法、电化学合成法、微生物发酵法等多种方法。

其中，化学氧化法是合成聚苯胺的最常用方法之一，其优点在于制备简单，成本较低，且可大规模生产。

本实验旨在通过化学氧化法合成聚苯胺，并考察其物理性质。

二、实验原理聚苯胺的合成通过苯胺分子的氧化聚合实现，氧化剂一般采用过硫酸铵或者过硫酸钾。

当过硫酸铵与苯胺混合时，过硫酸铵会分解产生自由基SO4·-，反应的机理如下：NH2·+ HSO4^-→ NH3+ + HSO4·-free radical mechanism.png分子散裂的自由基（NH2·）不稳定，可能发生较快的氧化聚合，生成聚苯胺：polyaniline synthesis.png三、实验操作1．实验器材与药品（1）器材：3号烧杯、滴液漏斗、玻璃棒、玻璃棉、小瓶子、电子秤、磁力搅拌器、pH计等。

（2）药品：苯胺、过硫酸铵、浓盐酸、乙醇等。

2．实验步骤（1）称取苯胺5g，过硫酸铵1.5g，分别置于两个小瓶中。

（2）将苯胺溶解在20 mL 1.0 mol/L 盐酸中，并加入1 mL 的过硫酸铵溶液。

（3）在低温条件下，稳定地滴加370 mL 1.0 mol/L 盐酸溶液，同时边滴边搅拌，直至反应停止。

反应过程中保持pH值在1~2之间。

（4）冷却、过滤，用乙醇与水反复洗涤，然后去除水份。

（5）将得到的聚苯胺纤维打碎，用95%乙醇浸泡，静置一夜，然后烘干，称取产品的产率。

四、实验结果与分析本实验得到了聚苯胺，产率为58.3%。

聚苯胺的初步鉴定方法为判断其颜色变化，即苯胺逐渐变色，从无色变成深蓝色，接着反应介质透明，变成橙色浊液，最后生成了棕褐色固体，表明合成成功。

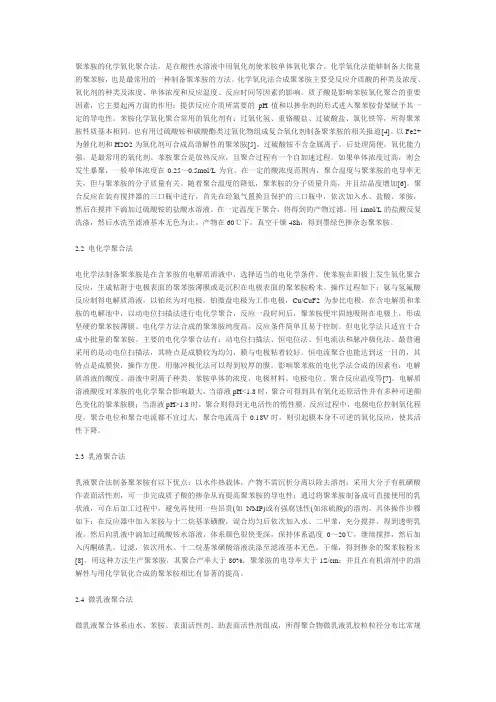

聚苯胺的化学氧化聚合法，是在酸性水溶液中用氧化剂使苯胺单体氧化聚合。

化学氧化法能够制备大批量的聚苯胺，也是最常用的一种制备聚苯胺的方法。

化学氧化法合成聚苯胺主要受反应介质酸的种类及浓度、氧化剂的种类及浓度、单体浓度和反应温度、反应时间等因素的影响。

质子酸是影响苯胺氧化聚合的重要因素，它主要起两方面的作用：提供反应介质所需要的pH值和以掺杂剂的形式进入聚苯胺骨架赋予其一定的导电性。

苯胺化学氧化聚合常用的氧化剂有：过氧化氢、重铬酸盐、过硫酸盐、氯化铁等，所得聚苯胺性质基本相同。

也有用过硫酸铵和碳酸酯类过氧化物组成复合氧化剂制备聚苯胺的相关报道[4]。

以Fe2+为催化剂和H2O2为氧化剂可合成高溶解性的聚苯胺[5]。

过硫酸铵不含金属离子，后处理简便，氧化能力强，是最常用的氧化剂。

苯胺聚合是放热反应，且聚合过程有一个自加速过程。

如果单体浓度过高，则会发生暴聚，一般单体浓度在0.25～0.5mol/L为宜。

在一定的酸浓度范围内，聚合温度与聚苯胺的电导率无关，但与聚苯胺的分子质量有关。

随着聚合温度的降低，聚苯胺的分子质量升高，并且结晶度增加[6]。

聚合反应在装有搅拌器的三口瓶中进行，首先在经氮气置换且保护的三口瓶中，依次加入水、盐酸、苯胺，然后在搅拌下滴加过硫酸铵的盐酸水溶液。

在一定温度下聚合，将得到的产物过滤，用1mol/L的盐酸反复洗涤，然后水洗至滤液基本无色为止。

产物在60℃下，真空干燥48h，得到墨绿色掺杂态聚苯胺。

2.2 电化学聚合法电化学法制备聚苯胺是在含苯胺的电解质溶液中，选择适当的电化学条件，使苯胺在阳极上发生氧化聚合反应，生成粘附于电极表面的聚苯胺薄膜或是沉积在电极表面的聚苯胺粉末。

操作过程如下：氨与氢氟酸反应制得电解质溶液，以铂丝为对电极，铂微盘电极为工作电极，Cu/CuF2为参比电极，在含电解质和苯胺的电解池中，以动电位扫描法进行电化学聚合，反应一段时间后，聚苯胺便牢固地吸附在电极上，形成坚硬的聚苯胺薄膜。

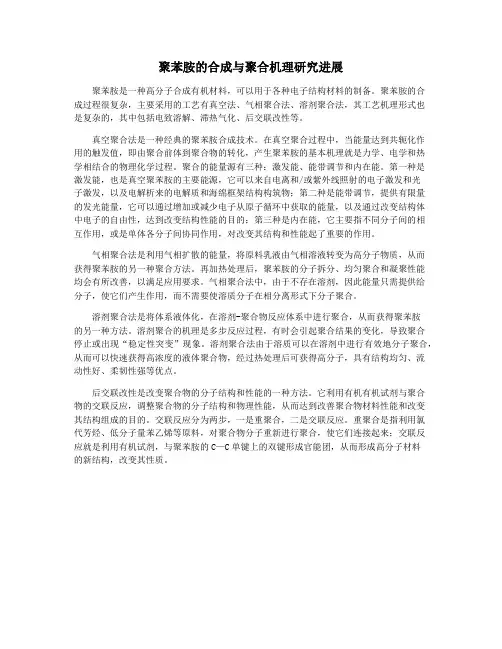

聚苯胺的合成与聚合机理研究进展聚苯胺是一种高分子合成有机材料，可以用于各种电子结构材料的制备。

聚苯胺的合成过程很复杂，主要采用的工艺有真空法、气相聚合法、溶剂聚合法，其工艺机理形式也是复杂的，其中包括电致溶解、滞热气化、后交联改性等。

真空聚合法是一种经典的聚苯胺合成技术。

在真空聚合过程中，当能量达到共轭化作用的触发值，即由聚合前体到聚合物的转化，产生聚苯胺的基本机理就是力学、电学和热学相结合的物理化学过程。

聚合的能量源有三种：激发能、能带调节和内在能。

第一种是激发能，也是真空聚苯胺的主要能源，它可以来自电离和/或紫外线照射的电子激发和光子激发，以及电解析来的电解质和海绵框架结构构筑物；第二种是能带调节，提供有限量的发光能量，它可以通过增加或减少电子从原子循环中获取的能量，以及通过改变结构体中电子的自由性，达到改变结构性能的目的；第三种是内在能，它主要指不同分子间的相互作用，或是单体各分子间协同作用，对改变其结构和性能起了重要的作用。

气相聚合法是利用气相扩散的能量，将原料乳液由气相溶液转变为高分子物质，从而获得聚苯胺的另一种聚合方法。

再加热处理后，聚苯胺的分子拆分、均匀聚合和凝聚性能均会有所改善，以满足应用要求。

气相聚合法中，由于不存在溶剂，因此能量只需提供给分子，使它们产生作用，而不需要使溶质分子在相分离形式下分子聚合。

溶剂聚合法是将体系液体化，在溶剂-聚合物反应体系中进行聚合，从而获得聚苯胺的另一种方法。

溶剂聚合的机理是多步反应过程，有时会引起聚合结果的变化，导致聚合停止或出现“稳定性突变”现象。

溶剂聚合法由于溶质可以在溶剂中进行有效地分子聚合，从而可以快速获得高浓度的液体聚合物，经过热处理后可获得高分子，具有结构均匀、流动性好、柔韧性强等优点。

后交联改性是改变聚合物的分子结构和性能的一种方法。

它利用有机有机试剂与聚合物的交联反应，调整聚合物的分子结构和物理性能，从而达到改善聚合物材料性能和改变其结构组成的目的。

一、实验目的1. 了解聚苯胺的合成原理及方法；2. 掌握聚苯胺的制备过程及操作技巧；3. 分析实验条件对聚苯胺性能的影响；4. 学习使用红外光谱仪对聚苯胺进行表征。

二、实验原理聚苯胺（PANI）是一种导电高分子材料，具有独特的化学结构和优异的导电性能。

本实验采用化学氧化聚合法，以苯胺为单体，过硫酸铵为氧化剂，通过氧化反应合成聚苯胺。

三、实验材料与仪器1. 实验材料：苯胺（An）、过硫酸铵（APS）、盐酸（HCl）、硫酸（H2SO4）、去离子水、无水乙醇、丙酮；2. 实验仪器：锥形瓶、磁力搅拌器、恒温水浴锅、电子天平、滴定管、容量瓶、移液管、傅里叶变换红外光谱仪（FTIR）。

四、实验步骤1. 准备溶液：将苯胺、过硫酸铵、盐酸按一定比例溶解于去离子水中，配制一定浓度的苯胺溶液；2. 氧化反应：将配制好的苯胺溶液倒入锥形瓶中，放入磁力搅拌器，加入一定量的硫酸，调节pH值至3.5左右；3. 加入氧化剂：在搅拌过程中，逐滴加入过硫酸铵溶液，观察溶液颜色变化，直至溶液呈现深蓝色；4. 继续反应：保持反应温度在25℃左右，反应时间为2小时；5. 后处理：反应结束后，将产物用去离子水洗涤至中性，然后用无水乙醇和丙酮混合溶液进行抽提，直至无色；6. 干燥：将抽提后的产物在50℃下干燥，得到聚苯胺粉末；7. 红外光谱分析：将干燥后的聚苯胺粉末进行红外光谱分析，确定其结构。

五、实验结果与分析1. 聚苯胺的合成：根据实验步骤，成功合成了聚苯胺。

产物为深蓝色粉末，具有良好的导电性能；2. 实验条件对聚苯胺性能的影响：（1）氧化剂种类：实验中采用过硫酸铵作为氧化剂，其氧化效果较好，产物导电性能良好；（2）氧化剂用量：氧化剂用量过多会导致产物颜色过深，导电性能降低；用量过少则氧化反应不完全，产物导电性能较差；（3）反应时间：反应时间过长，会导致产物颜色过深，导电性能降低；反应时间过短，则氧化反应不完全，产物导电性能较差；（4）pH值：实验中采用硫酸调节pH值，pH值对产物导电性能有一定影响，最佳pH值为3.5左右；3. 红外光谱分析：通过红外光谱分析，确定产物为聚苯胺，其结构特征为苯环和氨基。

过硫酸铵氧化聚合法合成聚苯胺：一、试剂：苯胺(An)；过硫酸铵(APS)：分析纯；盐酸：分析纯；十二烷基苯磺酸(DBSA)：分析纯；十二烷基苯磺酸钠(LAS)：分析纯；二甲基亚砜(DMSO)：分析纯；N，N 一二甲基甲酰胺(NMF)：分析纯；樟脑磺酸(CSA)，间甲酚，分析纯;三氯甲烷，分析纯;乙醇，分析纯;间甲苯酚和氯仿，分析纯。

二、仪器：三、制备方案（一）1、LAS 盐酸掺杂的聚苯胺的合成取20 g An溶液加入至20 mL的浓度为0．5mol／L的盐酸溶液中，放入三口瓶中，将转子固定在磁力搅拌器上。

取LAS 2 g，1 mol／L的盐酸5．74 mL ，将LAS溶于盐酸后加入到三口瓶中。

n(APS)：n(An)=1：2，取APS 24．47 g。

将APS加入到40mL的浓度为1mol／L的盐酸溶液中搅拌均匀，全部溶解后倒人滴定瓶，将滴定瓶固定在搅拌器的架子上。

调节滴定速度(约2～3s／滴)使APS溶液在1 h内滴定完毕。

反应完后经抽滤(真空抽滤机抽滤直到滤液基本无色)、干燥(恒温烘箱80℃烘干24 h)、称重后研磨成粉状，即得到LAS一盐酸掺杂的导电聚苯胺。

2、反掺杂取适量掺杂态聚苯胺于1mol/L氨水中进行反掺杂，抽滤、干燥后得到本征态聚苯胺。

3、高导电PANI-CSA薄膜的制备将PANI-CSA粉末溶于问甲酚和氯仿的混合溶剂中，混合溶剂m-e／ch(V／V)为20／80，混合溶液浇铸在15cmX 10cm的玻璃板上，经自然晾干除去溶剂后取膜，40~C下真空干燥至恒重(24~48h)。

（二）1、盐酸掺杂的聚苯胺的合成取2O g An溶液加入至2O mL浓度为0．5mol／L的盐酸溶液中，放入三口瓶中，将转子固定在磁力搅拌器上。

n(APS)：n(An)=l：2，取APS 24．47 g。

将APS 加入到40 mL的浓度为lmol／L的盐酸溶液中搅拌均匀，全部溶解后倒人滴定瓶，将滴定瓶固定在搅拌器的架子上。

聚苯胺；导电聚合物；合成；链结构；掺杂；形态结构聚苯胺是一种具有导电性质的聚合物，由苯胺单体通过氧化聚合反应合成而成。

该材料具有优异的电学性能和热稳定性，被广泛应用于电子、光电子、传感器等领域。

本文将从聚苯胺的合成、链结构、掺杂和形态结构等方面进行介绍。

一、聚苯胺的合成聚苯胺的合成通常采用化学氧化法，其反应方程式为：苯胺 + 氧化剂→聚苯胺其中，氧化剂可以是过氧化氢、氯酸钾等。

在反应中，苯胺单体通过氧化剂的氧化作用形成自由基，自由基随后与另一苯胺单体结合形成聚合物。

聚合物的分子量可以通过反应时间和氧化剂的浓度控制。

二、聚苯胺的链结构聚苯胺的链结构由苯环和胺基组成，其主要有三种形式：贡献结构、离子结构和混合结构。

其中，贡献结构是最稳定的结构形式，其分子中的苯环和胺基通过共价键相连，形成交替排列的链结构。

离子结构是在聚合反应中形成的，其中胺基失去了氢离子，形成带正电荷的氮原子，苯环带负电荷，形成离子链结构。

混合结构是贡献结构和离子结构的混合体，其结构稳定性介于两者之间。

三、聚苯胺的掺杂聚苯胺的导电性质是由于其分子中的胺基和苯环带电子结构所致。

为了增强聚苯胺的导电性，可以通过掺杂的方式引入杂原子或杂离子。

常用的掺杂剂有氧化物、硫酸、硝酸等。

掺杂后的聚苯胺具有更高的导电性和稳定性。

四、聚苯胺的形态结构聚苯胺的形态结构包括粉末、纳米线、纳米管、薄膜等。

其中，纳米线和纳米管是聚苯胺的典型形态，具有优异的导电性和机械性能。

纳米线和纳米管的直径和长度可以通过反应条件和模板控制，具有很好的可控性。

薄膜是聚苯胺的另一种形态，可以通过溶液旋涂、层层自组装等方法制备。

薄膜具有良好的导电性和透明性，是制备柔性电子器件的重要材料。

总之，聚苯胺具有优异的导电性能和热稳定性，被广泛应用于电子、光电子、传感器等领域。

聚苯胺的链结构、掺杂和形态结构对其电学性能和应用性能具有重要影响，可以通过调控这些结构来实现聚苯胺的优化设计和应用。

合成聚苯胺的方法嘿，朋友们！今天咱来聊聊合成聚苯胺的方法，这可有意思啦！你想想看，聚苯胺就像是一个神秘的小宝贝，等着我们去把它“变”出来。

那怎么变呢？首先啊，咱得有一些材料，就像做饭得有食材一样。

一般来说，常用的方法就是化学氧化聚合法。

这就好比搭积木，一步一步来。

咱把苯胺单体放进去，就像给这个“小宝贝”准备了最基本的“身体部件”。

然后呢，再加上氧化剂，这氧化剂就像是给它注入了一股神奇的力量，让它开始发生变化。

这过程中可得注意啦，温度、浓度这些都得把握好，不然这个“小宝贝”可就长歪啦！这就跟养孩子似的，得精心照顾着。

要是温度太高了，那不就像给孩子穿太多，热坏啦；要是浓度不合适，那也不行呀，就像给孩子吃的东西不对，能健康成长吗？还有啊，反应时间也很关键呢！时间太短，可能还没反应完全；时间太长，又怕出什么岔子。

这就好像跑步比赛，跑太快容易摔倒，跑太慢又拿不到好成绩。

在这个过程中，你得时刻盯着，就像看着自己最宝贝的东西一样，生怕出一点差错。

等反应结束啦，嘿，你就会看到那神奇的聚苯胺出现啦，就跟变魔术似的！咱再说说另外一种方法，乳液聚合法。

这就像是做蛋糕，得把各种材料搅拌均匀。

把苯胺单体和一些其他的东西放在一起，然后通过特殊的手段让它们好好地融合在一起。

这可得有耐心，不能着急。

就像你做蛋糕的时候，要是着急了，蛋糕可能就做不好啦。

而且啊，每一步都得细心，一个小细节没注意到，可能最后合成出来的聚苯胺就不是你想要的那个样子咯。

还有模板聚合法呢，这就像是按照一个模子来塑造东西。

有了这个模子，聚苯胺就能按照我们想要的形状和结构长出来。

哎呀呀，合成聚苯胺的方法真是各有各的奇妙之处！你说这是不是很有意思？咱通过自己的努力和智慧，就能把这些材料变成有用的聚苯胺。

这就像我们在生活中，通过自己的努力把一些普通的事情变得不普通一样。

所以啊，朋友们，大胆去尝试吧！去探索合成聚苯胺的奇妙世界，说不定你就能发现一些别人没发现的小窍门呢！别害怕失败，就像走路会摔跤一样，那都是成长的过程呀！加油吧！。

聚苯胺的合成方法聚苯胺啊，那可是个很有趣的东西呢！聚苯胺的合成方法有化学氧化聚合法。

这就像是一场奇妙的化学魔术。

先把苯胺单体准备好，然后加入氧化剂，像过硫酸铵就挺常用的。

反应的时候，要把苯胺单体溶解在酸性溶液里，盐酸是个不错的选择。

把氧化剂溶液慢慢滴加到苯胺溶液里，这过程就像小心翼翼地给花浇水一样，可不能太急。

反应过程中溶液的温度也很重要，一般在低温下进行反应比较好，就像有些植物在适宜的温度下才能茁壮成长一样。

注意啦，各种试剂的比例得把握好，不然就像做饭盐放多了或者少了一样，会影响最终产物的质量。

从安全性方面来说，苯胺可是有毒的，哇塞，这可真吓人！在操作的时候必须要做好防护措施，像戴防毒面具、防护手套这些，就如同战士上战场要穿好盔甲一样。

整个合成过程要是操作不当，可能会产生一些危险的副反应，那可就糟透了。

稳定性方面呢，在酸性环境下合成的聚苯胺稳定性相对较好，这就好比在稳定的地基上盖房子一样。

聚苯胺的应用场景可多啦。

在防腐涂层方面，它就像一个忠诚的卫士，保护金属不被腐蚀。

比如说一些海上的设备，经常受到海水的侵蚀，涂上聚苯胺涂层，就像给设备穿上了一件防腐的铠甲。

在传感器领域，聚苯胺也大显身手。

它对某些气体的吸附性能很好，就像一个超级海绵一样，能快速地检测到环境中的气体变化。

它的优势也很明显。

聚苯胺具有良好的导电性，这就像电线里的铜丝一样，能够传导电流。

而且它的合成成本相对比较低，这对工业生产来说简直是太棒了。

实际案例也不少。

就拿汽车的金属部件来说吧，以前经常生锈，用了聚苯胺涂层之后，生锈的情况大大减少了。

这就像给汽车部件打了一针强心剂，让它们更耐用了。

我的观点结论就是，聚苯胺是一种很有潜力的材料，它的合成虽然需要小心操作但它在各个领域的应用效果真的很令人惊叹，值得我们不断地去研究和探索。

聚苯胺的合成及其电化学性能研究聚苯胺是一种具有重要应用价值的有机高分子材料，其在电化学传感器、光电转换器、电磁波屏蔽等领域都有广泛的应用。

本文将介绍聚苯胺的合成方法及其电化学性能研究进展。

一、聚苯胺的合成方法1. 化学氧化法聚苯胺最常用的合成方法之一是化学氧化法。

该方法是将苯胺与氧化剂反应，生成聚苯胺。

常用的氧化剂有过氧化氢、过氧化铵、氯酸钾等。

在实验中，通常将苯胺与氧化剂混合溶液在低温下反应，反应后用水洗涤、乙醇洗涤等步骤进行纯化。

2. 电化学合成法电化学合成法是另一种常用的聚苯胺合成方法。

该方法是在电解池中将苯胺置于阳极处进行电化学氧化，在电极表面生成聚苯胺。

实验中，电化学合成法的电解液通常为硫酸和苯胺；电极材料常为铂、金等贵金属。

3. 辐射法辐射法是一种新型合成聚苯胺的方法，该方法利用辐射原理，将苯胺溶液辐照一段时间后合成聚苯胺。

该方法具有无需氧化剂，反应时间短等优点，但现阶段还存在一些问题需要解决。

二、聚苯胺的电化学性能研究进展1. 电学导电性聚苯胺是一种具有良好导电性的高分子材料。

研究表明，聚苯胺的导电性与其掺杂物种类和浓度、氧化程度、结晶度等因素密切相关。

目前，常用的掺杂物有磺酸、盐酸、硝酸等，掺杂浓度过高会降低聚合物的导电性。

2. 电化学性能聚苯胺具有良好的电化学性能，可以作为电极材料用于电化学传感器、光电转换器等领域。

研究表明，聚苯胺电极对氨气、氧气、亚硝酸等物质具有良好的响应性。

此外，聚苯胺还可以作为超级电容器电极材料，具有高电容性能，可以应用于电动汽车、智能电网等领域。

3. 应用领域由于聚苯胺具有良好的电学导电性和电化学性能，因此被广泛应用于电化学传感器、光电转换器、电磁波屏蔽等领域。

此外，聚苯胺还可以用作催化剂载体、气体分离膜等材料，在能源、环保等领域也有广泛的应用。

综上所述，聚苯胺具有广泛的应用前景和研究价值。

随着社会科技的不断进步，聚苯胺的合成方法和性能研究也将不断完善，推动聚苯胺的应用领域不断扩展。
