串⼝通信（232、485、422）常见问题及解决对于串⼝，理想的情况下，⼀般只要⼀上电，不需要太多的操作和配置，就可以通信上。

但是现实不会那么美好，总会出现各种各样的问题，这⾥并不对串⼝的编程作讲解，主要是从应⽤的⾓度去讲⼀讲碰到的⼀些问题。

ARM嵌⼊式，提供开发板、主板、核⼼板等ARM硬件产品和解决⽅案。

1、电脑使⽤USB转串⼝可以和设备通信上，换成屏与设备就通信不上了：①有可能电脑USB转串⼝接到设备上，使⽤的是标准串⼝功能，也就是除了RX，TX，GDN外，还使⽤了其它引脚。

⽐如像欧姆龙PLC，三菱PLC，在实际与屏的通信中，就需要接某些引脚短接的情况。

②电脑与控制器或PLC通信时，是扫描波特率参数，⾃适应的，屏通信可能参数没有设备好。

在三菱，基恩⼠等PLC，就存在变化波特率进⾏通信交互的过程。

③也有可能是接线⽅式不对。

因为有些DB9，还需要公头，母头。

如果不注意的话，也会存在把TX接到TX上，把RX接到RX上，这样需要注意的地⽅。

④在这⾥补充⼀下，有时候可能会使⽤⼀些串⼝助⼿发送测试数据与控制器通信，有些串⼝助⼿的奇偶校验是不起作⽤，这个要提醒⼀下。

2、在A家的屏可以和设备通信，换成B家的屏就通信不上了：①⾸先确认⼀下接线是否正确了，RX和TX是否兼容。

②地线是否没有接。

③除了RX，TX，GND，是否还有其它引脚需要短接的。

④通信协议是否⼀致或不完善，波特率是否⼀样。

3、以前不接地线可以通信，换个设备为什么需要接地线了：这个问题和上⼀个有类似的。

因为有些设备使⽤了隔离电源。

以前不接地可以通信，有可能是地线已经在另外⼀个环路已经共地了，实际地线已经接了，所以才可以通信。

可能换了个带隔离电源的，两个设备的地是隔离的，就需要在串⼝上把地线接起来。

这个我是⾃⾝经历过的，有个客户⽼说他的设备通信不上，后来拍个照我给我，他地线没有接，他说以前不接地线可以通信的。

于是我就给他科普了⼀下。

4、⼀个设备是232，另⼀个设备是422，没有转换设备，怎么办（232与422互转的简单⽅法）;这个情况我遇到过，客户的设备是422通信的，但是我⼿上并没有422设备，只有232通信可以测试。

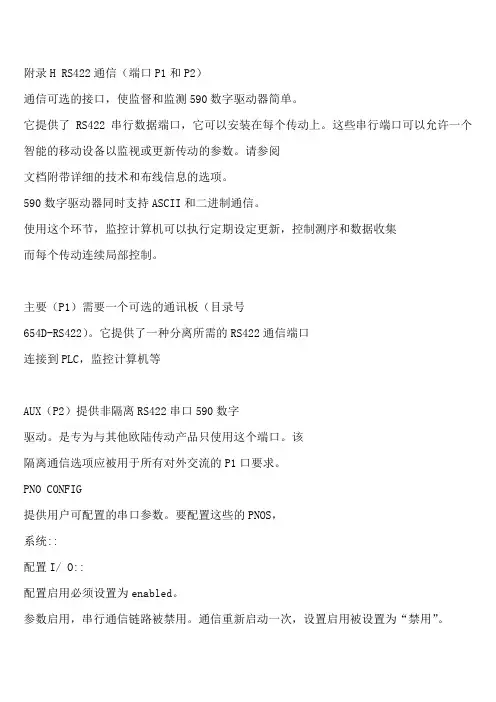

附录H RS422通信（端口P1和P2）通信可选的接口，使监督和监测590数字驱动器简单。

它提供了RS422串行数据端口，它可以安装在每个传动上。

这些串行端口可以允许一个智能的移动设备以监视或更新传动的参数。

请参阅文档附带详细的技术和布线信息的选项。

590数字驱动器同时支持ASCII和二进制通信。

使用这个环节，监控计算机可以执行定期设定更新，控制测序和数据收集而每个传动连续局部控制。

主要（P1）需要一个可选的通讯板（目录号654D-RS422）。

它提供了一种分离所需的RS422通信端口连接到PLC，监控计算机等AUX（P2）提供非隔离RS422串口590数字驱动。

是专为与其他欧陆传动产品只使用这个端口。

该隔离通信选项应被用于所有对外交流的P1口要求。

PNO CONFIG提供用户可配置的串口参数。

要配置这些的PNOS，系统::配置I/ O::配置启用必须设置为enabled。

参数启用，串行通信链路被禁用。

通信重新启动一次，设置启用被设置为“禁用”。

协议：ASCIIEVEN 偶校验仪表地址590数字驱动器或相关欧陆仪器都有一个地址，第一个数字是“组”号（GID）的取值范围为0到7，第二取值范围为0〜F的“单元”号（UID），这将产生128个不同的地址从00到FF。

参数助记符每个欧陆仪器有其程序结构内定义的参数，这是由两字符助记符。

仪器使用这些助记符交换信息。

助记符说明10模拟输入10F仪器状态字09驱动速度的需求数据包括三种类型：（一）数值数据参数是指无论是正数或负数，如设定值，增益。

（二）布尔型数据如开关，一个布尔参数可以监视或设置为启用或禁止串口。

这是访问一个状态字的一部分所定义的如下。

（三）状态字信息参数是指二进制字。

字内的每个位是一个重要的内切换的程序结构。

数据格式590数字驱动器使用一个ASCII自由格式进行数据传输的操作模式，可以很容易地实现与语言如BASIC，PASCAL，FORTRAN，汇编语言。

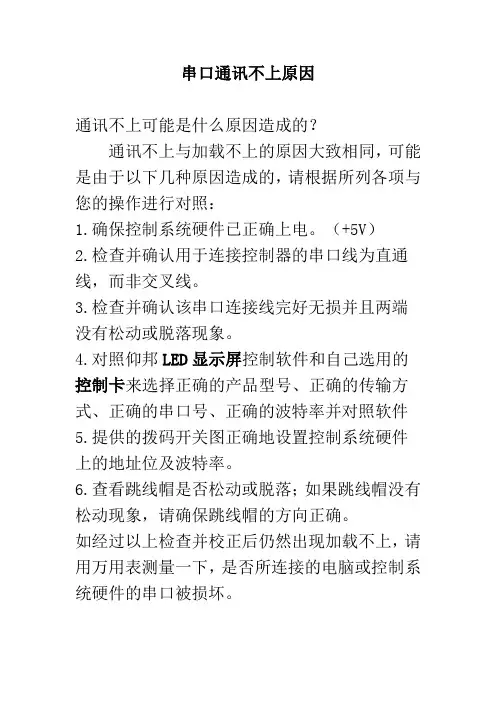

串口通讯不上原因
通讯不上可能是什么原因造成的？
通讯不上与加载不上的原因大致相同，可能是由于以下几种原因造成的，请根据所列各项与您的操作进行对照：
1.确保控制系统硬件已正确上电。

（+5V）
2.检查并确认用于连接控制器的串口线为直通线，而非交叉线。

3.检查并确认该串口连接线完好无损并且两端没有松动或脱落现象。

4.对照仰邦LED显示屏控制软件和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的波特率并对照软件
5.提供的拨码开关图正确地设置控制系统硬件上的地址位及波特率。

6.查看跳线帽是否松动或脱落；如果跳线帽没有松动现象，请确保跳线帽的方向正确。

如经过以上检查并校正后仍然出现加载不上，请用万用表测量一下，是否所连接的电脑或控制系统硬件的串口被损坏。

32Internet Technology互联网+技术动器组成，并且具有输入、输出使能端，当不使用时输入接收器和输出驱动器处于高阻状态。

MAX489芯片由两个独立的TTL--差分转换部分组成，每个转换部分均包含一个TTL 信号转换为差分信号的部件和一个差分信号转换为TTL 信号的部件。

MAX489具有以下特点：①限制转换速率，用于无误差数据传输；②120μA 低静态电流；③-7V ～+12V 的共模输入电压范围；④三态输出；⑤+5V 单电源供电；⑥每条总线上允许挂128个收发器；⑦用于驱动器过载保护的电流限制和热关闭方式。

输出驱动器具有短路电流限制保护，将输出端在功率损耗过大时置于高阻状态以免损害器件。

MAX489芯片的限制转换速率驱动器有利于减小EMI，减少由于不适当的电缆匹配所产生的反射，实现250kbps 的无误码传输。

输入接收器具有故障自动保险特点，能够确保在输入开路时，驱动器也能输出逻辑高电平。

内置的驱动器和接收器具有实效保护电路，能够在接收器输入开路时确保逻辑高电平输出。

另外，如果终端总线上的所有发送器处于禁止状态（高阻抗）时，接收器同样会输出一个逻辑高电平。

输入输出关系见表1、表2。

表1　输入输出关系驱动输入输出/RE DE DI Z Y ×1101×1010×1开路10××高阻高阻一、引言RS-232是PC 机与通信工业中应用最广泛的一种串行接口。

RS-232的传送距离要求可达50英尺（约15米），最高速率为20kbps。

为了改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mbps，传输距离延长到1200米（速率低于100kbps 时），并允许在一条平衡总线上连接最多10个接收器。

当然，RS-422也有缺陷：因为其平衡双绞线的长度与传输速率成反比，所以在100kbps 速率以内，传输距离才可能达到最大值。
