井字梁结构设计简要分析【摘要】井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。
又称交叉梁或格形梁。
本文从井字梁的截面尺寸选择、计算以及构造等方面对井字梁进行了总结和阐述，希望能对相关工程设计人员提供一些参考。
【关键词】井字梁；结构布置；计算与配筋Brief analysis on the design of well shaped beam StructureSun Qing-lin【Abstract】The beam is the beam is not divided into primary and secondary,the height of the beam,with the intersection,was a font.Cross beam or lattice beam.In this paper,the character ofthe beam is summarized and expounded from the aspects of the selection,calculation and construction of the section of the beam.【Keywords】Steel beam; Structural arrangement; Calculation and reinforcement【中图分类号】TU318【文献标识码】A【文章编号】1002-8544（2017）08-0006-021.采用井字梁结构的条件井字梁跨度一般不大于20m，用于建筑需要大空间且结构高度受限制或者建筑外观有该要求的情况，且两个方的向跨度应相等或相近。
如果两个方向的跨度不相等，则一般需控制其长短跨度之比≤1.5，如＞1.5且≤2，那就需要在长向跨度中部设大梁，从而形成两个井字梁体系或采用斜向布置的井字梁，斜向布置的井字梁可严格遵守45°对角线原则。
浅谈井字梁结构设计摘要：由于钢筋混凝土井字梁在使用上能给建筑提供较大空间，在设计中日益常见载计算、配筋设计等几个力一面介绍了钢筋混凝土井字梁设计中应注意的几个问题，。
本文分别从钢筋混凝土井字梁楼盖的构造，给如后设计工作一定参考。
关键词：井字；梁配筋；构造随着我国经济的蓬勃发展，井字梁形式结构由于其能提供大空间、受力合理、美观舒适等特点，在工业与民用建筑中得到了较为广泛的应用钢筋混凝土井字梁是从钢筋混凝土双向板演变而来的一种结构形式，由于双向板是受弯构件，随着跨度增大，板厚也随之增大为了减轻自重，节约材料，司一以把板卜部的受拉区混凝土挖掉一部分，用钢筋承担拉力，这样双向板就成为了在两个方向形成井字式的区格梁，两个方向的梁通常是等高的，我们称这种双向梁为井字梁。
1井字梁的计算SATWE计算软件与查静力计算手册两种计算方法的应用。
（1）两种计算方法在计算井字梁结构时，井字梁中间交义点的内力计算均按照空间交义梁系方式进行分配。
即根据节点的变形协调条件和各梁线刚度的人小进行计算，协调条件为，在每一点处交义梁的线位移相等。
（2）两种计算方法最人不同在十井字梁端部支座竖向刚度对井字梁结构的影响。
采用查静力计算手册方法时，无论井字梁与其端部支座是固接还是铰接，均不考虑其竖向刚度的影响，即认为井字梁端部支座处没有竖向位移（3）当井字梁端部简支在框架卞梁上时，SATWE软件的计算结果与查静力计算手册的结果相差很人，这卞要是SATWE软件考虑了主框架梁的竖向位移所致。
当井字梁端部简支剪力墙上时，二者之间的计算结果相差很小。
这主要是因为混凝土剪力墙的竖向刚度很人，竖向位移很小所致。
井字梁内力受其端部支座竖向刚度的影响很人，当采用查静力计算手册法时，应考虑该工程是否符合其计算假定。
2井字梁的结构布置（1）井字梁与柱子采取“避”的方式，调整井字梁间距以避开柱位；避免在井字梁与柱子相连处井字梁的支座配筋计算结果容易出现的超限情况；减少梁柱节点在荷载作用下，山十两者刚度相差悬殊而成为受力薄弱点以致首先破坏，山十井字梁避开了柱位，靠近柱位的区格板需另作加强处理。

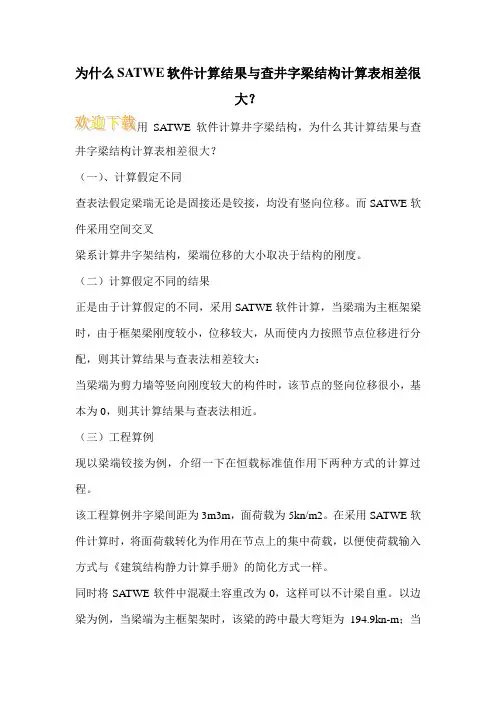

为什么SATWE软件计算结果与查井字梁结构计算表相差很大？SATWE软件计算井字梁结构，为什么其计算结果与查井字梁结构计算表相差很大？（一）、计算假定不同查表法假定梁瑞无论是固接还是铰接，均没有竖向位移。
而SATWE软件采用空间交叉梁系计算井字架结构，梁端位移的大小取决于结构的刚度。
（二）计算假定不同的结果正是由于计算假定的不同，采用SATWE软件计算，当梁瑞为主框架梁时，由于框架梁刚度较小，位移较大，从而使内力按照节点位移进行分配，则其计算结果与查表法相差较大：当梁端为剪力墙等竖向刚度较大的构件时，该节点的竖向位移很小，基本为0，则其计算结果与查表法相近。
（三）工程算例现以梁端铰接为例，介绍一下在恒载标准值作用下两种方式的计算过程。
该工程算例并字梁间距为3m3m，面荷载为5kn/m2。
在采用SATWE软件计算时，将面荷载转化为作用在节点上的集中荷载，以便使荷载输入方式与《建筑结构静力计算手册》的简化方式一样。
同时将SATWE软件中混凝土容重改为0，这样可以不计梁自重。
以边梁为例，当梁端为主框架架时，该梁的跨中最大弯矩为194.9kn-m；当梁瑞为剪力墙时，该梁的跨中最大弯矩为135.6kn-m。
查《建筑结构静力计算手册》得该梁的跨中最大弯矩为：M＝1.06415333＝143.65kn-m[（143.65－135.6）／143.65]100%＝5.6％由此可以看出，只要计算假定和各种计算条件相同，空间计算法和查表祛二者之间的计算误差是很小的。
（四）砖混结构，井字梁楼盖，如何计算？目前的SAWE和TAT软件都不能计算砖墙，因此对于这种结构形式只能进行简化计算。
由上述分析可知，井字梁内力的大小与梁端构件的相对竖向刚度有关。
这种结构形式梁端一般均铰接在砖墙上。
我们在简化时可以将砖墙简化为混凝土墙，但要注意相对竖向刚度的正确性。
比如某结构井字梁周边砖墙墙厚有370或240，则在将砖墙简化为混凝土墙时也应在相应位置布置墙厚为370或240的混凝土剪力墙。
PKPM系列软件常见问题解答PKPM系列软件常见问题解答一，建模：1, 悬空梁：有时在用总刚计算有悬臂梁的模型时，总是计算不过。
这主要是由于用户在输入一些梁时采用了抬高节点的方法，形成了被软件认为是悬空梁的构件，再用总刚计算就会显示出错，计算不能进行下去。
所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。
2，悬臂梁：有时在输入模型时，由于疏忽定义的轴线没有相交，再输入梁时会形成错误的悬臂梁。
最好在计算前花点时间仔细检查模型，免得为后面计算带来不必要的麻烦。
3，错层梁：梁错层高差在500mm以内时，低节点梁会合并到高节点梁来计算。
所以错层梁高差在500mm以内时只需建立一个标准层即可。
当错层高差大于500mm时，可以定义错层梁计算。
4，斜梁：在遇到斜屋面建模时，往往会用到定义斜梁。
PKPM建议斜梁下应再输入200mm 高的短柱，以便传递荷载及内力给框架柱。
添加的短柱超筋不用管，它只是起将斜梁内力传递给框架柱。
5，斜墙：PMCAD不能考虑到墙节点的变化，所以在TAT和SATWE里定义不了。
若要定义则只能在PMSAP中定义成弹性板6来计算。
6，遮阳板：可定义在楼层处，不影响计算结果。
7，多塔错层：当多塔层高不同时，可以在多塔定义中修改不同塔的层高，从而实现错层。
最高的塔定义为1号塔，依此类推。
8，一柱拖二梁：当两个梁不在同一直线上时（如图1），在柱内两节点处加刚性梁（200×300）以封闭房间，传递荷载（如图2）。
29，一柱抬二柱、上柱大偏心：前者在柱间加刚性梁，后者也设刚性梁。
（分别如图3、图4）10，复连通结构：也就是“回”字型结构，若为板柱结构则需加设虚梁（如图5）11，铰接梁定义：PKPM建模中，梁梁交点不能都是铰接12，斜撑：SATWE中钢斜撑两端点连接处都为铰结，混凝土斜撑则为刚结。
若钢斜撑跨越几个标准层，则在每层斜撑定义的节点处人为定义为刚结；柱间斜撑在PMSAP中可以建模，SATWE中只能拉在层间处，若要定义柱间斜撑则必须多建立一个标准层。
satwe井字梁空间变形条件Satwe井字梁空间变形条件呀，这可是个挺有趣的事儿呢。
咱们先来说说井字梁是个啥吧。
井字梁呢，就像是一个大大的井字形状的梁结构。
你看啊，它在建筑里就像是一个默默承担重量的小能手。
想象一下，在一个大房子里，井字梁就像一个坚强的骨架，支撑着整个房子的结构。
那这个Satwe呢，它可是一个很厉害的软件，用来分析结构的。
对于井字梁的空间变形条件，这可就涉及到好多小细节啦。
一方面呢，梁的材料会对空间变形有影响哦。
如果是那种质量特别好、很结实的材料，它可能就比较不容易变形。
比如说吧，就像一个强壮的人，能扛得住更多的压力，梁也是这样。
要是材料软趴趴的，那在受到一点力的时候，就可能开始弯弯曲曲的啦，就像个软面条一样。
再说说梁的尺寸吧。
梁的长度、宽度和高度那可都是很关键的因素呢。
你想啊，一根又长又细的梁，和一根又短又粗的梁，在同样的力的作用下，它们的变形情况肯定是不一样的。
长细的梁可能就更容易弯，就像一根长长的细树枝，风一吹就晃悠。
而短粗的梁呢，就比较稳当，像个矮墩墩的小胖子，不容易被推倒。
还有啊，梁的受力情况也超级重要。
如果梁上面放的东西特别多，压力很大，那它的变形肯定就会更明显。
这就好比你背了一个超级重的大背包，你是不是就会被压得弯腰驼背的呀？梁也是这样的感觉。
而且受力的方向也有关系呢，不同方向的力会让梁朝着不同的方向变形。
在空间里呢，周围的环境也会影响井字梁的变形。
比如说周围有没有其他的结构来给它支撑或者限制。
如果旁边有一些柱子或者其他的梁来拉着它，就像是有小伙伴拉着你，那它就不会那么容易变形啦。
要是它孤零零的，那可能就会比较“任性”地变形咯。
从另一个角度看，梁的连接方式也对空间变形有影响。
如果连接得很牢固，就像两个人紧紧地手拉手，那在受力的时候就会比较协调，变形也会比较规律。
但要是连接得松松垮垮的，那梁在受力的时候可能就会出现一些奇怪的变形，就像穿了一双不合脚的鞋子走路一样，歪歪扭扭的。

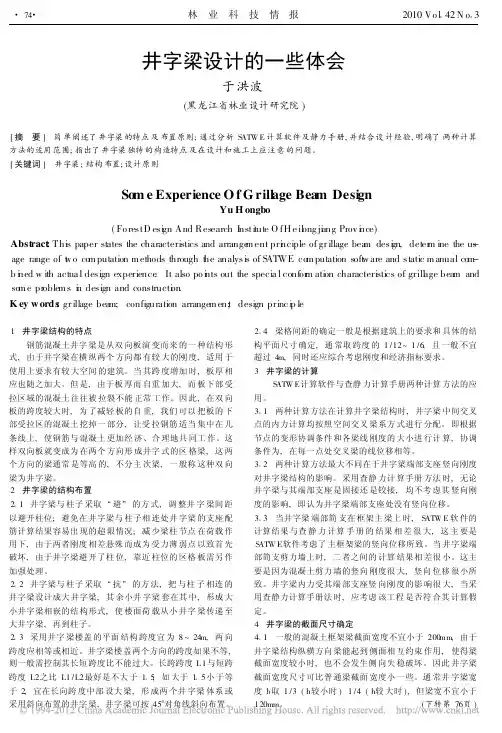

井字梁设计的一些体会于洪波(黑龙江省林业设计研究院)[摘要]简单阐述了井字梁的特点及布置原则;通过分析S ATW E计算软件及静力手册,并结合设计经验,明确了两种计算方法的适用范围;指出了井字梁独特的构造特点及在设计和施工上应注意的问题。
[关键词]井字梁;结构布置;设计原则So m e Experience O f G rill age Bea m Desi gnYu H ongbo(Fo restD esi g n And Research I nstitute O fH e il o ng ji a ng Prov i n ce)Abst ract:This paper states the characteristics and arrange m ent pri n ciple of gr illage bea m desi g n,deter m ine the us-age range of t w o co m putation m ethods through t h e analysis of SATWE co m putation soft w are and static m anual co m-b i n ed w ith actua l design experience.It also po i n ts out the specia l confor m ation characteristics of grill a ge bea m and so m e pr oble m s i n design and constructi o n.K ey w ords:gr illage bea m;configuration arrange m en;t design princ i p le1井字梁结构的特点钢筋混凝土井字梁是从双向板演变而来的一种结构形式,由于井字梁在横纵两个方向都有较大的刚度,适用于使用上要求有较大空间的建筑。
井字梁楼盖在设计中的应用许多工程要求室内有较大的建筑空间，在不适宜采用钢网架结构时，钢筋混凝土井字梁可以满足提供较大空间的要求，所以井字梁结构在建筑中被广泛应用，本文从井字梁设计中的构造、设计原则、截面确定、结构布置、配筋等几个方面进行了阐述，并提出设计中应注意的几个问题。
标签：井字梁结构布置设计原则0 引言由于井字梁在横向和纵向刚度都比较大，可以减小梁的高度，这样就可以增加建筑净高度，使用空间就可以大些。
井字梁与普通受力梁设计有相似之处，但也有很多不同，井字梁的合理设计对建筑的安全和经济都有很重要意义。
现介绍几种井字梁结构在设计中几个问题：1 井字梁结构的特点1.1 钢筋混凝土井字梁是从双向板演变而来的一种结构形式。
两个方向的梁通常是等高的，不分主次梁，各向梁协同工作，共同承担和分配楼面荷载，具有良好的空间整体性能。
1.2 能形成大小一样规则的梁格，即使不吊棚，顶棚也较美观。
1.3 比普通混凝土梁板结构具有较大跨高比，可以使房间净高相对大些。
2 井字梁结构的设计原则2.1 采用井字梁楼盖的平面结构跨度不宜大于20ｍ，屋盖不宜大于24ｍ，且两向跨度应相等或相近，如果井字梁在纵向和横向跨度大小不同，则一般需控制其长短跨度比不能过大。
长跨跨度与短跨跨度之比最好是不大于1.5，如大于1.5小于等于2，则宜在长向跨度中部设大梁，形成两个井字梁体系或采用斜向布置的井字梁，井字梁可按45°对角线斜向布置。
2.2 梁格间距的确定一般很具建筑尺寸、使用要求及荷载大小情况而定，一般区2ｍ～3ｍ较为经济。
2.3 井字梁和边梁的相交节点不宜采用固接节点，边梁要做的大些，保证刚度足够大；如果井字梁与边梁采用刚接连接方式，需要考虑边梁抗扭计算。
2.4 与柱连接的边梁按框架梁考虑，必须满足抗弯、抗剪及抗扭要求和有关构造要求。
如果边梁受力不满足要求，可以在梁的高度不进行改变的情况下，增大截面宽度。
2.5 井字梁计算时注意挠度问题，挠度要满足规范要求，不可以太大，挠度一般要求控制在f≤1/250，要求较高时f≤1/400。

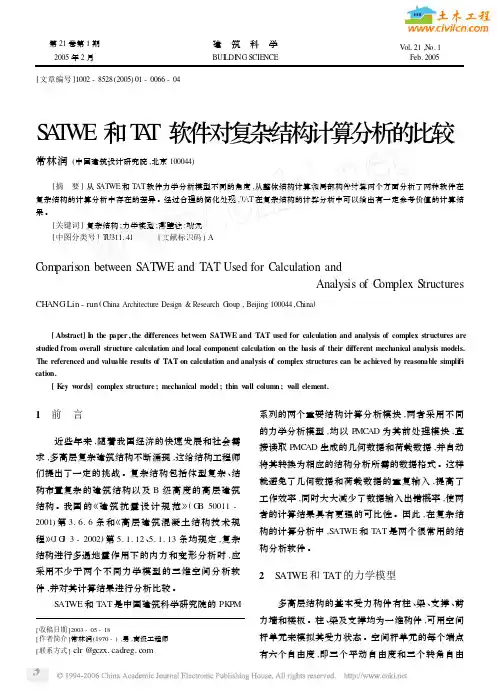

常用结构软件比较摘要：本人在设计院工作，有机会接触多个结构计算软件，加上自己也喜欢研究软件，故对各种软件的优缺点有一定的了解。
现在根据自己的使用体会，从设计人员的角度对各个软件作一个评价，请各位同行指正。
本文仅限于混凝土结构计算程序。
关键词：结构软件结构设计目前的结构计算程序主要有：PKPM系列（TAT、SATWE）、TBSA系列（TBSA、TBWE、TBSAP）、BSCW、GSCAD、SAP系列。
其他一些结构计算程序如ETABS等，虽然功能强大，且在国外也相当流行，但国内实际上使用的不多，故不做详细讨论。
一、结构计算程序的分析与比较1、结构主体计算程序的模型与优缺点从主体计算程序所采用的模型单元来说TAT和TBSA属于结构空间分析的第一代程序，其构件均采用空间杆系单元，其中梁、柱均采用简化的空间杆单元，剪力墙则采用空间薄壁杆单元。
在形成单刚后再加入刚性楼板的位移协调矩阵，引入了楼板无限刚性假设，大大减少了结构自由度。
SATWE、TBWE 和TBSAP在此基础上加入了墙元，SATWE和TBSAP还加入了楼板分块刚性假设与弹性楼板假设，更能适应复杂的结构。
SATWE提供了梁元、等截面圆弧形曲梁单元、柱元、杆元、墙元、弹性楼板单元（包括三角形和矩形薄壳单元、四节点等参薄壳单元）和厚板单元（包括三角形厚板单元和四节点等参厚板单元）。
另外，通过与JCCAD的联合，还能实现基础-上部结构的整体协同计算。
TBSAP提供的单元除了常用的杆单元、梁柱单元外，还提供了用以计算板的四边形或三角形壳元、墙元、用以计算厚板转换层的八节点四十八自由度三维元、广义单元（包括罚单元与集中单元），以及进行基础计算用的弹性地基梁单元、弹性地基柱单元（桩元）、三角形或四边形弹性地基板单元和地基土元。
TBSAP可以对结构进行基础-上部结构-楼板的整体联算。
从计算准确性的角度来说SAP84是最为精确的，其单元类型非常丰富，而且能够对结构进行静力、动力等多种计算。
浅谈井字梁1 井字梁的基本知识1.1 井字楼盖的来源钢筋混凝土现浇井式楼盖是从钢筋混凝土双向板演变而来的一种结构形式。
双向板是受弯构件，当其跨度增加时，相应板厚也随之加大。
但板的下部受拉区的混凝土一般都不考虑它起作用，受拉主要靠下部钢筋承担。
因此，在双向板的跨度较大时，为了减轻板的自重，可以把板下部受拉区的混凝土挖掉一部分，让受拉钢筋适当集中在几条线上，是钢筋与混凝土更加经济、合理地共同工作。
这样双向板就变成为在两个方向形成井字梁的区格梁，一般称这种双向梁为井字梁，这种楼盖就是井字楼盖。
1.2 井式楼盖与板的区别1.2.1 现浇单向板肋形楼盖的主要区别是：两个方向梁的截面高度通常相等，不分主次梁，共同承受楼板传来的荷载。
1.2.2井式楼盖与现浇双向板肋形楼盖的主要区别是：在梁的交叉点处不设柱，梁的间距一般为 1.5~3m，比双向板肋形楼盖中梁的间距小。
1.3 查表法的算法1.3.1 井字梁结构静力计算手册井字梁结构静力计算手册对井字梁结构静力计算、图表编制所采用的是荷载分配法。
荷载分配法计算原理的实质是结构力学中的力法。
先将荷载化为梁交叉结点上集中荷载（不一定相等），然后以横向梁分配荷载为基本未知量，满足静力平衡及竖向变形协调原理，不考虑转角变形的影响，利用《建筑结构静力计算手册》上刊载的单跨梁挠度计算公式，经计算形成柔度矩阵，不会有多大困难便可以建立起井字梁网格点的线性方程组。
通过编制的电算程序，从而求解出每根梁所承受的分配荷载及其相应的内力和挠度。
1.3.2 建筑结构静力计算手册（第二版）在钢筋混凝土结构中，经常采用井式梁，井式梁是一个空间杆件系统。
当有现浇板与井式梁相连时，梁的扭转变形实际上已经被约束。
此时可以用两种方法计算。
第一种方法是，按扭转位移为0的条件用空间杆系程序计算。
第二种方法是，用没有扭转的普通交叉梁组成井式梁，假定仅在垂直与井式梁平面上有线位移，协调条件为，在每一交点处交叉梁的线位移相等。
细谈运用PKPM进行井字梁结构的设计张瑾中石化第五建设有限公司广东广州 510145摘要：PKPM系列软件结构专业中各个设计模块之间能够数据共享，可以对各种结构模型的建立、荷载统计、上部结构内力分析、配筋计算、绘制施工图、基础计算程序接力运行进行信息共享，最大限度地利用数据资源提高工作效率。
本文就其“多层及高层建筑结构空间有限元分析与设计软件SATWE（为Space Analysis of Tall-buildings with Wall-Element的词头缩写。
）[1]”进行钢筋混凝土井字梁的设计时出现的一些问题进行深入研究，并对钢筋混凝土井字梁的设计做了详细阐述，以供同行探讨，尤其是对刚步入结构设计人员面对井字梁设计提供良好参考。
关键词：PKPM；钢筋混凝土；井字梁；设计引言由于钢筋混凝土井字梁能给建筑提供较大空间，容易满足建筑使用要求，如民用房屋的门厅、餐厅、会议室和展览大厅等。
所以井字梁结构体系以其受力和布置方式的合理性，得到了广泛的应用。
但是针对井字梁结构的设计，以前大多数采用查表法[2]的手算法。
但伴随着社会的发展，在建筑结构设计行业中，PKPM已成了业界主流的设计软件，市场占有率达90%以上，它紧跟行业需求和规范更新，不断推陈出新开发出对行业产生巨大影响的软件产品。
及时满足了我国建筑行业快速发展的需要，显著提高了设计效率和质量。
现介绍运用PKPM系列SATWE（2010版）进行钢筋混凝土井字梁的设计时出现的一些问题进行深入研究，并对钢筋混凝土井字梁的设计做了详细阐述，供大家参考。
1简介1.1井字梁概念：井字梁（cross beam）简言之就是由同一平面内相互正交或斜交的梁所组成的结构构件。
其不分主次、高度相当、同位相交、呈井字型的梁。
又称交叉梁或格形梁。
1.2井字梁的来源：钢筋混凝土井字梁是从双向板演变而来的一种结构形式。
当其跨度增加时，板厚相应也随之加大。
但是，由于板厚而自重加大，而板下部受拉区域的混凝土往往被拉裂不能参见工作。
SATWE软件与结构静力计算手册计算井字梁的比较摘要：运用计算软件与《建筑结构静力计算手册》分别对井字梁计算后进行比较，探讨两种计算方法的异同。
关键词：井字梁；SATWE软件；静力计算手册Comparison of SATWE and static calculation manual calculation of crossLi Ang（Beijing Petroleum?Chemical?Engineering Co.，Ltd.?Xi'an?Branch ?Xi'an 710075） Abstract：The use of calculation software，and "calculation manual" respectively on the cross beam structural static analysis were compared，to explore the difference between two kinds of calculation methods.Keywords：the cross beam satwe software manual static calculation 井字梁由于其适合于大跨度，大空间的结构中，致使房屋使用空间扩大，平面中无柱。
广泛地应用在舞厅，餐厅等结构中，深得业主和设计人员的追捧。
但是设计人员会发现用SATWE软件计算井字梁结构，其计算结构与查井字梁结构计算表相差很大。
以致予很大一部分审核人员不认同SATWE的计算结果。
其实不然，下面就与大家共同探讨这两种计算方法的联系与差异。
一、计算要点分析1.两种计算方法的相同之处两种计算方法在计算井字梁结构时，井字梁中间交叉点的内力计算均按照空间交叉梁系方式进行分配。
即根据节点的变形协调条件和各梁线刚度的大小进行计算，协调条件为：在每一点处交叉梁的线位移相等。
由于井字梁在横纵两个方向都有较大的刚度，适用于使用上要求有较大空间的建筑，如民用房屋的门厅、餐厅、会议室和展览大厅等。
所以井字梁结构体系以其受力和布置方式的合理性，得到了广泛的应用，现介绍几种井字梁结构在设计中几个问题，供大家参考。
1 井字梁结构的特点：1.1 钢筋混凝土井字梁是从双向板演变而来的一种结构形式。
当其跨度增加时，板厚相应也随之加大。
但是，由于板厚而自重加大，而板下部受拉区域的混凝土往往被拉裂不能参见工作。
因此，在双向板的跨度较大时，为了减轻板的自重，我们可以把板的下部受拉区的混凝土挖掉一部分，让受拉钢筋适当集中在几条线上，使钢筋与混凝土更加经济、合理地共同工作。
这样双向板就变成为在两个方向形成井字式的区格梁，这两个方向的梁通常是等高的，不分主次梁，一般称这种双向梁为井字梁。
1.2 能形成规则的梁格，顶棚较美观。
常用的梁格布置形式有：正交正放、正交斜放、斜交斜放等。
1.3 比一般梁板结构具有较大跨高比，较适用于受层高限制且要求大跨度的建筑。
2 井字梁结构的设计原则2.1 当井字梁周边有柱位时，可调整井字梁间距以避开柱位，靠近柱位的区格板需作加强处理，若无法避开，则可设计成大小井字梁相嵌的结构形式。
2.2 井字梁楼盖两个方向的跨度如果不等，则一般需控制其长短跨度比不能过大。
长跨跨度L1与短跨跨度L2之比L1/L2最好是不大于1.5，如大于1.5小于等于2，宜在长向跨度中部设大梁，形成两个井字梁体系或采用斜向布置的井字梁，井字梁可按45°对角线斜向布置。
2.3 梁格间距的确定一般是根据建筑上的要求和具体的结构平面尺寸确定，通常取跨度的1/12~1/6，且一般不宜超过4m，同时还应综合考虑刚度和经济指标要求。
2.4 与柱连接的井字梁或边梁按框架梁考虑，必须满足抗震受力(抗弯、抗剪及抗扭)要求和有关构造要求。
梁截面尺寸不够时，梁高不变，可适当加大梁宽。
2.5 井字梁最大扭矩的位置，一般情况下四角处梁端扭矩较大，其范围约为跨度的1/4～1/5。
SATWE软件与结构静力计算手册计算井字梁的比较发表时间：2018-11-14T18:23:54.097Z 来源：《建筑学研究前沿》2018年第21期作者：李昂[导读] 运用计算软件与《建筑结构静力计算手册》分别对井字梁计算后进行比较，探讨两种计算方法的异同。
北京石油化工工程有限公司西安分公司西安 710075摘要：运用计算软件与《建筑结构静力计算手册》分别对井字梁计算后进行比较，探讨两种计算方法的异同。
关键词：井字梁；SATWE软件；静力计算手册Comparison of SATWE and static calculation manual calculation of crossLi Ang（Beijing Petroleum?Chemical?Engineering Co.，Ltd.?Xi'an?Branch ?Xi'an 710075）Abstract：The use of calculation software，and "calculation manual" respectively on the cross beam structural static analysis were compared，to explore the difference between two kinds of calculation methods.Keywords：the cross beam satwe software manual static calculation井字梁由于其适合于大跨度，大空间的结构中，致使房屋使用空间扩大，平面中无柱。
广泛地应用在舞厅，餐厅等结构中，深得业主和设计人员的追捧。
但是设计人员会发现用SATWE软件计算井字梁结构，其计算结构与查井字梁结构计算表相差很大。
以致予很大一部分审核人员不认同SATWE的计算结果。
其实不然，下面就与大家共同探讨这两种计算方法的联系与差异。
一、计算要点分析1.两种计算方法的相同之处两种计算方法在计算井字梁结构时，井字梁中间交叉点的内力计算均按照空间交叉梁系方式进行分配。
即根据节点的变形协调条件和各梁线刚度的大小进行计算，协调条件为：在每一点处交叉梁的线位移相等。
2.两种计算方法的不同之处SATWE软件与《建筑结构静力计算手册》这两种计算方法之间的最大差异在于井字梁端部支座的变形协调条件不同。
SATWE软件考虑其端部支座竖向刚度对井字梁结构的影响，而采用《建筑结构静力计算手册》方法时，无论井字梁与其端部是固结还是铰接，均不考虑其竖向刚度的影响。
即认为井字梁端部支座处没有竖向位移。
二、工程实例某工程井字梁间距为3mx3m，面荷载为5KN/m2。
在采用SATWE计算时，将面荷载转化为作用在节点上的集中荷载，以便使荷载输入方式与《建筑结构静力计算手册》的简化方式一样。
该井字梁平面如下图：图1 井字梁端部简支在框架主梁上的弯矩图（KN.m）三、结果分析1.《建筑结构静力计算手册》算法以梁1为例，b/a=1.0，查《计算手册》得该梁得正弯矩系数为1.0641。
该梁的跨中最大弯矩为：M=1.0641x5x3x3x3=143.65KN.m2. SATWE算法（a）井字梁端部为框架主梁当井字梁端部为框架主梁时，程序计算的梁1的跨中最大弯矩为194.9KN.m（如图1），其与《计算手册》计算结果的误差为：[（194.9-143.65）/143.65]x100%=35.6%，从计算结果可以看出，当井字梁端部简支在框架主梁上时，SATWE软件的计算结果与《计算手册》查得的结果相差很大。
这主要是因为SATWE软件真实地考虑了主框架梁的竖向位移所致。
（如图2）从图2可以看出，由于框架主梁竖向变形的存在，使结构的内力通过变形协调进行分配。
从而使得计算结构产生差异。
图4 井字梁端部简支在剪力墙上的变形图通过以上分析，我们可以得到以下结论：（a）井字梁内力受其端部支座竖向刚度的影响很大，当设计人员采用查《计算手册》的方法计算井字梁结构时，应注意该工程是否符合其计算假定，如果不符合则不宜采用查《计算手册》法。
（b）如果想只考虑井字梁的内力而忽略其端部水平构件支座位移的影响，可以在“特殊构件定义” 菜单修改四周的梁为“刚性梁”，即可实现井字梁梁端支座位移为0（此情况与《计算手册》计算假定相符），可以得出与查表法计算误差很小的结果。
（c）只要计算假定和各种计算条件相同，SATWE算法和查表法二者之间的计算误差很小。
由以上分析我们可以看到，实际工程中影响井字梁内力的因素有很多，诸如柱的约束作用，相邻跨的结构布置等。
因此通常情况应将井字梁、边梁、柱等作为一个协同工作的空间杆系进行分析计算，才能保证结构体系的整体安全性。
参考文献[1]《PKPM结构软件从入门到精通》北京：中国建筑工业出版社[2]《建筑结构静力计算手册》北京；中国建筑工业出版社[3]边梁布置和刚度对井字梁内力影响的分析.《安徽建筑工业学院学报》谈论汽车维修专业发展趋势李世君穆棱市公路管理站黑龙江穆棱 157599摘要：近几十年来，由于外来资本、技术及先进经营理念的引入，对提高汽车的各项技术性能起到了极大的促进作用。
