农田水利泵站设计图 （两套）

农田水利泵站设计图 （两套）
4168@100/200450240300x400KZ-64502408@100/200300x400416KZ-4114114牛桥港闸站ns-02}MM内 河说明：\P1.本图尺寸，高程(黄海)以米计，其余均以毫米计。\P2.泵房内墙粉刷上部采用深绿色（高0.9m），上部白色。\P3.本工程泵房清理、闸站周边草木清理等临时工程未单独列项，已含相应工程内。\P4.播撒草籽品种根据时间段调整，建议采用三叶草。蔡阳桥单闸ns-11}说明：\P1.本图尺寸，高程(黄海)以米计，其余均以毫米计。\P2.泵房内墙粉刷上部采用深绿色（高0.9m），上部白色。\P3.本工程泵房清理、闸站周边草木清理等临时工程未单独列项，已含相应工程内。\P4.播撒草籽品种根据时间段调整，建议采用三叶草。检修桥外 河内 河内 河说明：\P1.本图尺寸，高程(黄海)以米计，其余均以毫米计。\P2.泵房内墙粉刷上部采用深绿色（高0.9m），上部白色。\P3.本工程泵房清理、闸站周边草木清理等临时工程未单独列项，已含相应工程内。\P4.播撒草籽品种根据时间段调整，建议采用三叶草。余晖单闸ns-03}王家庄闸站ns-04}MM内 河说明：\P1.本图尺寸，高程(黄海)以米计，其余均以毫米计。\P2.泵房内墙粉刷上部采用深绿色（高0.9m），上部白色。\P3.本工程泵房清理、闸站周边草木清理等临时工程未单独列项，已含相应工程内。\P4.播撒草籽品种根据时间段调整，建议采用三叶草。马家店桥闸站ns-05}MM外 河内 河说明：\P1.本图尺寸，高程(黄海)以米计，其余均以毫米计。\P2.泵房内墙粉刷上部采用深绿色（高0.9m），上部白色。\P3.本工程泵房清理、闸站周边草木清理等临时工程未单独列项，已含相应工程内。\P4.播撒草籽品种根据时间段调整，建议采用三叶草。粮站南泵站ns-06}M说明：\P1.本图尺寸，高程（黄海）以米计，其余

《泵站规划》幻灯片

《泵站规划》幻灯片

泵站
承泄区
四、排涝设计流量确实定
取决于：排区面积 排涝标准
是确定工程规模的重要指标。
1．排涝标准 影响因素：暴雨情况、产汇流过程、植
被、 土质、蒸发、调蓄情况、
2．排涝标准的表示
二、排水区的划分 1．平源圩区 地形特征：地面比较平坦，但仍有一定的
高差。 水位特征：汛期外河水位一般高于内河水
位， 有时较低。
排水区划分： 高排区〔自排〕 低排区〔抽排〕〔外水位长期高于田面〕
2．半山、半圩地区 地形特征：圩后是高地，圩前是江湖。 水位特征: 汛期外水位高于圩内田面。 排水区划分：上下分开
适用：灌区面积大，地形高差大。 特点：与一站一区相比，可有效地节省能源。
C3
D3
B3 A3
C2
D2
B2 A2 D1
C1
B1 A1
4．一站分级提水，分区灌溉
H2 H1
特点：在一座泵站内安装扬 7
程不同的几台泵，分别向 相应的出水池供给。
29
3
8
6
1 10
4
5
〔高地用高池灌溉，低地用
图1－5
低池灌溉。〕
《泵站规划》幻灯片
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
4．水利设施：水库、渠道〔河道〕、电站、泵站、桥 涵、水闸、船闸、渡槽、鱼道。
5．工程规模：建筑物等级、标准以及影响范围。
6．配合运用：各建筑物之间的协调关系，联合运行。
优点：工期短，收效快，排水及时。 缺点：管理分散，总造价高，泵站效率低。
2．排水方式
〔1〕一级排水——由排水站将涝水直接排入承泄区，或由排 水站将涝水先排入蓄涝容积，当外河水位较低时再自流入 承泄区。

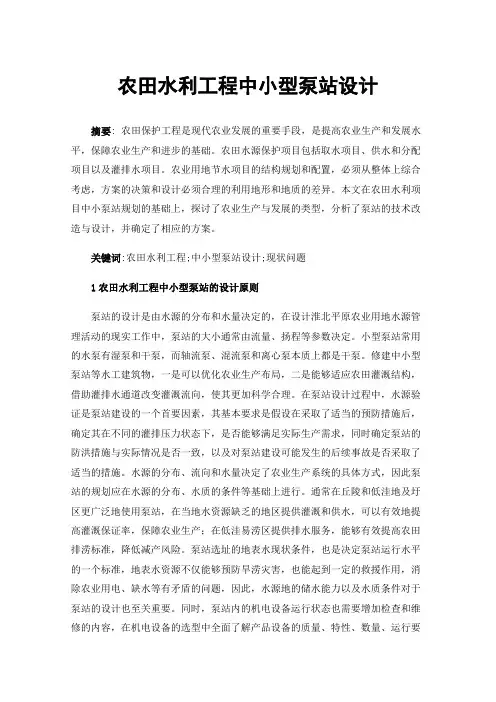

农田水利小型泵站设计(理论计算)

农田水利小型泵站设计(理论计算)

农田水利小型泵站设计设计参数：灌溉面积500亩，地区灌溉系数m=0.8万亩/米3/秒，出水池水位26.50米，建站处干渠正常水位23.00米，最高水位24.50米。

一、推求设计流量Q和设计扬程H：设计流量Q0.063m3/s；设计扬程H 1.2H实 1.2（▽上−▽下正） 1.2（26.5−23.0）=1.2×3.5=4.2m二、根据Q=0.063m3/s和H=4.2m，利用《水泵规格性能表》选择水泵。

方案1：200HW-4S，H=4.2米，Q=0.071m3/s，N=5.5kw；方案2：200HW-5S H=4.2米，Q=0.078m3/s，N=7.5kw；考虑到变压器台区离泵站较远，配电电机功效不能完全发挥，故选7.5kw电机，选用“方案2”。

三、布置管线、选择管道和配件：管线布置见图，进水管长4.5m，出水管长9.5m，用钢管，d进=200mm，d出=200mm；进水段d=200mm的有底阀滤网、d=200mm的45°铸铁弯头各一个，出水段配D g=200mm的拍门一个，d200mm的90°铸铁弯头一个，d200mm的45°铸铁弯头两个。

四、计算水泵安装高：1.计算吸水扬程损失h吸损：用Q=0.078 m3/s和d=0.2m查《钢压力管每米长沿程水头损失△沿值表》得△沿吸 4.62cm/m·管，则h吸沿损=△沿吸·L吸 4.62×4.5=20.79cm m。

求局部阻力系数：有底阀滤网，根据d1=200mm，查《局组系数ξ表》得ξ底阀=5.2；d=200mm的90°铸铁弯头，根据d=200mm和θ=90°，查《铸铁弯头R值表》得R=300mm，则0.333，查《局组系数ξ表》得ξ´=0.175，故ξ90°弯ξ´0.175×0.175；Σξ吸ξ底阀+ξ90°弯 5.2+0.175=5.375，用Q0.078m3/s和d=200mm，查《压力管单位局部水头损失△局值表》得△局31.56cm/每ξ´则h吸局损=△局Σξ吸=31.56×5.375=169.6cm≈1.70m，故h吸损= h吸沿损+h吸局损=0.21+1.70=1.91 m；2.计算水泵进口处流速水头V进==2.48m/s，则0.31m3.根据建站处高程25.00m，查《》得=10.3m；4.计算水泵安装高度：从水泵规格性能表上查得，Hs ≈10− [HPSH]C=10−4.0=6mH安=Hs−（10−）−−h吸损=6−（10−10.3）−0.31−1.91=4.08m；5.计算水泵安装高：▽安=▽下+H安=▽低+H安=22.5+4.08=26.58m H max=25.00m；满足要求。

排水泵站的设计基本培训PPT课件( 29页)

排水泵站的设计基本培训PPT课件( 29页)

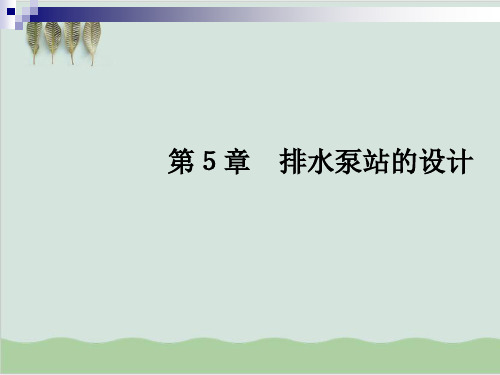

第５章 排水泵站的设计
5.1 概述
5.1.1 排水泵站分类 5.1.2 排水泵站的基本组成和作用 5.1.3 排水泵站的基本类型 5.1.4 排水泵站的一般规定
5.1.1 排水泵站分类 提升污(废)水、污泥的泵站统称为排水泵站. 1. 按排水性质分,有污水泵站、雨水泵站、合流泵站、污泥泵
站等。 2. 按排水系统中的作用分，中途泵站、终点泵站。 3. 按水泵启动前引水方式分，自灌式泵站和非自灌式泵站； 4. 按泵房平面形状分，有圆形、矩形、组合型泵站； 5. 按集水池与水泵间的组合情况分，有合建式和分建式泵站 6. 按水泵与地面相对位置关系分，有地下式和半地下式泵站
出水管的所有管道应不妨碍交 通、检修等，便于安装和拆卸
泵组间
水泵机组的平面布置一般按单排布置； 泵组多时，可采用两排或交叉排列布置
影响泵组间 布置的因素
水泵型号 外形尺寸 水泵台数 泵站建筑形式
布置要求
泵组之间、泵组与墙壁 之间有一定的距离，满 足维修和安装需要
泵组间的高度应 便于设置的吊装
污水泵站 建筑要求
5.1.2 排水泵站的基本组成和作用
排水泵站的基本组成有格栅、集水池、机器间、辅助间,有时 还附有专用变电所等.
1.格栅：一般安装在集水池内,用来拦截雨水、生活污水和工 业废水中大块的悬浮物和漂浮物,以保护水泵叶轮和管道配件 避免堵塞和磨损,保证水泵正常运行.
2.集水池：在一定程度上调节来水量的不均匀,以保证水泵在 较均匀的流量下高效率工作.集水池的尺寸一般满足水泵吸入 装置和格栅的安装要求.
泵站前第一个窨井处
事故排出口的设置，应取得当 地环保部门卫生机关的同意
污水泵站建筑形式 按泵站与集水井的组合方式区分
合建式

小型农田水利工程泵站设计.ppt

小型农田水利工程泵站设计.ppt

主目录
2、设计工作内容
2.3、特征扬程的确定
泵站特征扬程包括设计扬程、平均扬程、最高扬程和最低扬程。特征扬程按以下 步骤计算确定：（1）根据《泵站设计规范》第3.3条的规定推算泵站进水池最高（防 洪）水位、设计水位、最高运行水位、最低运行水位、平均水位；（2）根据《泵站设 计规范》第3.条的规定计算泵站设计、平均、最高和最低净扬程，并按净扬程的 15~25%估算管路扬程损失后，即可得到初选水泵时的选泵特征扬程 (对于有输出管道 的泵站工程应通过水头损失计算确定) 。
D 式中：D—钢管内径（mm）
130
总结与建议
※因进水管道设计流速低于出水管道设计流速，故进水管道管径一般要大于或等于出水 管道管径。若进水管管径过小，会造成进水管流速过大，水头损失大，进水效果不佳。
主目录
2.5.3、提水管设计及设计扬程计算
章节目录
3、提水管水头损失计算：
管道的水头损失由沿程水头损失和局部水头损失两部分组成，当采用估算法计算局部水头损失时
（2）水泵类型选择。水泵类型主要根据扬程选择，常用有离心泵、轴流泵、混流泵 等。 一般情况下，泵站设计扬程H
小于l0m，宜选用轴流泵； 5—20m，宜选用混流泵； 20—l00m，宜选用单级离心泵； 大于100m时可选用多级离心泵。
总结与建议
※贵州山区小农水工程泵站的设计扬程一般较高，多选择单级、多级离心泵，具体选单级还是多级主 要由水泵的性能决定，原则是尽可能保证泵在性能曲线内高效区运行，《泵站设计规、抗渗性能良好的天然地基上，以保证泵站建筑的稳定和安全，同时
节省土建投资。不应设在大的和活动性的断裂构造带以及其它不良地质地段。
※站址选在淤泥、流沙、湿陷性黄土、膨胀土等软基地段时，应慎重研究确定基础类型和

小型泵站设计

小型泵站设计

小型泵站设计小型泵站设计第1章小型泵站设计概论1.1小型泵站的特点1.1.1泵站定义泵站是以抽水为目的，由一整套机电设备和为其配套的土建工程设施所组成的水工建筑物。

机电设备是由作为核心设备的水泵及其配套的动力机、传动装置、管道系统、电气控制设备和相关的辅助设备所构成。

配套土建工程包括泵房及上部结构，进、出水建筑物及其配套的控制涵、闸等。

从广义上说，由泵站及其相连的引水灌排系统和附属的管理设施则一起构成泵站系统。

1.1.2泵站分类在我国的农业生产中，排灌泵站（习惯上把这一技术措施称之为机电排灌）己成为农业稳产高产、旱涝保收的重要保证。

同时，随着国民经济的迅速发展，泵站已从单一的农用排灌发展到工业、交通、电力、船舶、城市供排水及防洪等国民经济的许多重要部门。

从总的方面分类，根据泵站的用途、规模、泵型或动力类型的不同，泵站有其不同的名称。

按其用途可分为灌溉泵站、排涝泵站、排灌结合泵站及补水（补库）泵站四种；按泵站规模又可分为大、中、小型泵站；按泵站的提水高度又可分为高扬程泵站、中等扬程泵站及低（超低）扬程泵站；按水泵的配套动力类型可分为电力泵站、机力泵站和机电混装泵站；按其所用的水泵类型又可分为轴流泵站、混流泵站、离心泵站、圬工泵站及潜水泵站等几种。

本设计所涉及的泵站范围主要是流量在10m3/s以下、泵的口径不超过500mm的泵型及单级扬程不超过50m的泵站。

1.1.3不同类型地区泵站的特点根据不同类型地区的特点，其所建泵站无论是泵型还是泵站的型式都体现出不同的特点。

（1）低洼圩区；主要分布于江苏省里下河和太湖河网地区、浙江省杭嘉湖地区、广东省珠江三角洲等地区。

这些地区地势平坦而低洼。

当暴雨时，内涝普积，外水压境，外水位常接近或高出地面无法自排。

在天旱时，外水位往往低于地面不能引灌。

因此，在低洼圩区必须积极发展机电排灌。

在这类地区，机电排灌的特点是排涝模数大于灌溉模数。

建站中，多以低扬程排涝站为主，排灌降结合，有的也建有单灌站。

泵站工程规划ppt

教学内容及重点▪一、泵站工程规划任务和原则▪二、站址选择和枢纽的总体布置▪三、泵站设计流量和设计扬程的确定。

▪一、泵站的分类及建筑物组成▪1、分类：灌溉泵站泵站排水泵站排灌泵站▪一、泵站的分类及建筑物组成▪2、建筑物组成：一般有取水建筑物、引水建筑物，进水建筑物，泵房，出水建筑物、泄水建筑物，还有变电站、交通建筑物和其他水工建筑物等。

▪二、规划任务和原则▪（一）规划任务▪泵站工程规划的主要任务是：▪排灌区的划分；▪站址选择；▪排灌标准；▪枢纽布置；▪二、规划任务和原则▪（一）规划任务▪泵站工程规划的主要任务是：设计流量和设计扬程计算；装机容量的确定；计算经济指标，评价工程效果；拟定工程运行管理方案等。

▪（二）规划原则▪因地制宜规划：正确地处理自排和抽排、近期与远期、局部与整体的关系。

▪结合农业水利的区划；▪具有良好的经济效益。

▪一、灌区的分区▪1、一站一级提水、一区灌溉▪一座泵站、一条干渠。

▪适用于面积较小、地面高差不大的灌区。

▪一、灌区的分区▪2 、多站一级提水、分区灌溉▪每个小灌区由单独的泵站和渠系供水。

▪适用于灌区由于地形或沟河分割。

▪一、灌区的分区▪3 、多站分级提水、分区灌溉▪全区分为若干高程不同的灌区分级提水，每级灌区由一条干渠控制。

▪适用于面积较大、地形变化较大的高扬程灌区。

▪ 4 、一站分级提水、分区灌溉▪在一座泵站内，安装扬程不同的水泵，由高低出水池和相应渠道供水。

▪一、灌区的分区▪4 、一站分级提水、分区灌溉▪在一座泵站内，安装扬程不同的水泵，由高低出水池和相应渠道供水。

一站一级提水、一区灌溉多站一级提水、分区灌溉一站分级提水、分区灌溉多站分级提水、分区灌溉▪二、站址选择和建筑物总体布置▪（一）站址选择▪(l）地形：要求平坦、开阔，以利于泵站建筑物的总体布置和施工，且工程量较小。

▪(2）地质：地质条件好。

▪(3）水源：要求水源的水质、水量、水温能满足用水要求。

▪(4）取水口位置：应按保证引水，有利于防洪。

小型农田水利工程建设标准课件

n 灌溉用水：应根据本地区农作物的需水特性和可能积蓄的 雨水量，采用非充分灌溉原理（作物在不同生育阶段受旱 对产量的影响是不同的，在作物需水关键期充分满足作物 的水分要求，在非关键期，则少供水或不供水），确定补 充灌溉次数和每次补灌量。缺乏资料时，可采用SL2672001表3.3.2-1的规定取值。进行区域规划时，可以按照规 范附录B进行计算。
灌溉供水，计划播种时灌水1次，灌溉方法采用坐水种；生 长期灌水2次，灌溉方法采用地膜穴灌。 1.5×3＋1.5×5×2＝19.5m3
牲畜用水 （1×40＋3×15 ＋ 5×5）×365÷1000＝40.15m3
该户人家1年用水共计：73＋19.5＋40.15 ＝132.65m3
小型农田水利工程建设标准
（二）几种用途的雨水积蓄利用工程
m
S i S ij
j
式中：Si——i种材料集流面总面积， m2； Sij——j种用途第i种材料的集流面面积， m2；
（区分概念：不同用途的工程供水保证率不同，当一个工程 有几种用途时，应采用不同保证率的降雨量分别计算不同 用途所需的各类集流面面积，再把同类型集流面各种用途 所需面积相加，即得到该类型集流面的总面积。）
（二）蓄水工程容积的确定
V
KW
1－
式中：V——蓄水容积，m3； W——全年供水量，m3 ； α——蓄水工程蒸发、渗漏损失系数，取0.05～0.1； K——容积系数，我省可取0.25～0.4。
（K值，我省的一些经验，复蓄次数3～4次，相当于容积系 数为0.25 ～0.33。）
小型农田水利工程建设标准
下面给出一些参考尺寸：
岩石地区水窖的参考尺寸表
容积（m3） 15 20 30
深度（m） 2.2 2.4 2.6

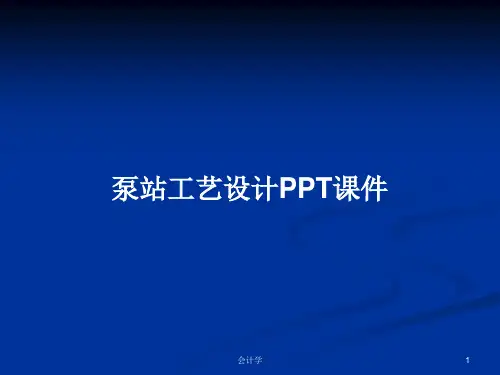

泵站工艺设计PPT学习教案

第2页/共33页
二、给水泵站工艺设计步骤和 方法
泵站工艺设计步骤和方法分述如下： （1）确定设计流量和扬程。 （2）初步选泵和电动机或其它原动机，包括选择水泵的型
号、工作泵和备用泵的台数。由于初步选泵时泵站尚未 设计好，吸水管、压水管路也未进行布置，水流通过管 路中的水头损失是未知的，水泵的扬程不能确切知道， 只能假定泵站内管道中的水头损失为某一个数值。一般 在初步选泵时，可假定此数或按净扬程的百分比（详见 第二章水泵选型）。根据所选泵的轴功率及转速选用电 动机。如果机组由水泵厂配套供应，则不必另选。
计资料、调查资料、竣工图或实测图。
第1页/共33页
2.参考资料 （1）地区内现有水泵站的运行情况调查资料、水
泵站形式、建筑规模和年限、结构形式、机组 台数和设备性能、历年大修次数、曾经发生的 事故及其原因分析和解决办法、冬季采暖、季 通风情况、电源或其它动力来源等； （2）地区内现有泵站的设计图、竣工图或实测图； （3）地区内已有泵站的施工方法和施工经验； （4）施工中可能利用的机械和劳动力的来源； （5）其它有关参考资料。
5.2 2.0 23.520
基础实际深度连同泵房底板在内，应为3.25 。
第11页/共33页
4.吸水管路与压水管路计算
每台水泵有单独的吸水管与压水管
(1)吸水管 已知
Q1
17500 3
5833m3
/h
1.62m3
/s
采用 1220×12钢管，则 ，v 1.45m / s i 1.77103 m / m
第12页/共33页
第13页/共33页
第14页/共33页
由于管径较大，相应的连接配件（如三通、大小头等）没有全国 通用的标准系列产品，本设计中便采用了一些自制的配件，在其 它设计中，以选用全国通用标准产品为宜。

泵站PPT


（四）总体布臵 1、一般规定 （1）泵站的总体布臵应根据站址的地形、地质、水 流、泥沙、供电、环境等条件，结合整个水利枢纽或供水 系统布局，综合利用要求，机组型式等，做到布臵合理， 有利施工，运行安全，管理方便，少占耕地，美观协调。 （2）泵站的总体布臵应包括泵房，进、出水建筑物， 专用变电站，其它枢纽建筑物和工程管理用房、职工住房， 内外交通、通信、以及其它维护管理设施的布臵。 （3）站区布臵应满足防火安全、卫生防护和环境绿 化等要求，泵房附近和职工生活区宜列为绿化重点地段。 （4）泵站室外专用变电站应靠近辅机房布臵，宜与 安装检修间同一高程，并应满足变电设备的安装检修、运 输通道、进线出线、防火防爆等要求。
（6）主泵房宽度应根据主机组及辅助设备、电气设备布臵要 求，进、出水流道（或管道）的尺寸，工作通道宽度，进、出水侧 必需的设备吊运要求等因素，结合起吊设备的标准跨度确定，并应 符合规范规定。 立式机组主泵房水泵层宽度的确定，还应考虑集水、排水廊道的布 臵要求等因素。 （7）主泵房各层高度应根据主机组及辅助设备、电气设备的 布臵，机组的安装、运行、检修，设备吊运以及泵房内通风、采暖 和采光要求等因素确定，并应符合规范规定。 （8）主泵房水泵层底板高程应根据水泵安装高程和进水流道 （含吸水室）布臵或管道安装要求等因素确定。水泵安装高程应根 据规范规定的要求，结合泵房处的地形、地质条件综合确定。 主泵房电动机层楼板高程应根据水泵安装高程和泵轴、电动机轴的 长度等因素确定。 （9）安装在主泵房机组周围的辅助设备、电气设备及管道、 电缆道，其布臵应避免交叉干扰。 （10）辅机房宜设臵在紧靠主泵房的一端或出水侧，其尺寸应 根据辅助设备布臵、安装、运行和检修等要求确定，且应与泵房总 体布臵相协调。
（4）供水泵站的布臵型式，应符合现行国家标准 《室外给水设计规范》的规定。 （5）建于堤防处且地基条件较好的低扬程、大流量 泵站，宜采用堤身式布臵；而扬程较高或地基条件稍差或 建于重要堤防处的泵站，宜采用堤后式布臵。 （6）从多泥沙河流上取水的泵站，当具备自流引水 沉沙、冲沙条件时，应在引渠上布臵沉沙、冲沙或清淤设 施；当不具备自流引水沉沙、冲沙条件时，可在岸边设低 扬程泵站，布臵沉沙、冲沙及其它排沙设施。 （7）对于运行时水源有冰凌的泵站，应有防冰、导 冰设施。 （8）在深挖方地带修建泵站，应合理确定泵房的开 挖深度，减少地下水对泵站运行的不利影响，并应采取必 要的通风、采暖和采光等措施。 （9）紧靠山坡、溪沟修建泵站，应设臵排泄山洪和 防止局部滑坡、滚石等的工程措施。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）水泵类型选择。水泵类型主要根据扬程选择，常用有离心泵、轴流泵、混流泵 等。 一般情况下，泵站设计扬程H
小于l0m，宜选用轴流泵； 5—20m，宜选用混流泵； 20—l00m，宜选用单级离心泵； 大于100m时可选用多级离心泵。
总结与建议
※贵州山区小农水工程泵站的设计扬程一般较高，多选择单级、多级离心泵，具体选单级还是多级主
总结与建议
※提水管采用PE管等塑料管时，应尽量避免管线沿途出现 “驼峰”和“膝部”的起伏现 象，驼峰处事故停泵时往往会产生伴有水柱分离的水锤现象（断流空腔再弥合水锤），所谓 弥合水锤是指有压管流中出现大空腔呈现很高程度的真空，从而很管内产生负压的水锤危害， 损坏塑料管，出现“压扁”现象。当起伏不可避免时，可以驼峰处安装进排气阀进气破坏真 空。
第10页
主目录
2.5.1、站址选择
章节目录
站址选择的原则是权衡多方面利弊，选择最优方案。根据泵站规模、运行特点，考虑地形、地 质、水源或承泄区、电源、枢纽布置、对外交通、占地、拆迁、施工、管理等因素以及扩建的可
能性，经技术经济比较选定。
总结与建议
※小农水工程泵站多建在岸边或半坡，站址应尽可能选择在地形相对开阔、岸坡适宜、
有利于工程布置的地点。
※宜选择在岩土坚实、抗渗性能良好的天然地基上，以保证泵站建筑的稳定和安全，同
时节省土建投资。不应设在大的和活动性的断裂构造带以及其它不良地质地段。
※站址选在淤泥、流沙、湿陷性黄土、膨胀土等软基地段时，应慎重研究确定基础类型和
地基处理措施，一般不建议选择软基地带作为站址。
第11页
第13页
主目录
2.5.3、提水管设计及设计扬程计算
章节目录
2、提水管径初估及承压计算： 管径可根据经验公式进行初估，计算公式：
D7
5.2Q3最大 H
Q:设计流量（m3/s）,H:扬程（m）。
初估管径计算出来后再反算流速，调整管径直至满足规范要求和商品经济管径要求。
《泵站设计规范》规定：进水管道设计流速宜取1.5～2m/s，出水管道设计流速宜取2～m/s，贵州属
第12页
主目录
2.5.3、提水管设计及设计扬程计算 章节目录
1、提水管管材选择： 在材质方面，可选的管材品种较多，常用的有铸铁管、钢管、塑料管、预应力钢筋砼管等。每
种材质的管材各有优缺点。铸铁管不易锈蚀，价格适中，但很笨重，安装难度较大，接头容易漏 水；钢管价格较高，重量也较大，不易漏水，承压力高，但容易锈蚀，价格较高；预应力钢筋砼 管价格虽较便宜，但接头易漏水，体积庞大，不易安装；塑料管（PE管）优点是不锈不漏，水力 条件优越，但价格较高，露天容易老化必须埋设。采用何种管材可根据工程实际情况作技术经济 比较确定。
（4）斜坡分基式泵房——同直墙分基式泵房，区别是有斜坡护砌。斜坡分基式泵房例图 （5）滑轨式泵房——将泵房安装在滑轨上的泵房，以适应大幅水位变动。滑轨式泵房例图 （6）浮船式泵房——将泵房安装在浮船上，通过摇臂与岸边连接，以适应大幅水位变动。
总结与建议
※干室型泵房采光差、通风差，室内潮湿，受浮托力大，不以利于泵房稳定。当上部建 筑自重小于浮托力时需要在底板上加锚杆抵抗浮托力对泵房稳定的影响。
常取沿程水损的10%，局部水损也可通过水力学公式进行计算，其计算的准确度要比估算法高。
（1以）钢《管水为力例学，》沿中程沿水程头水损头失损计失算hf计通算常公有式3种：方h法f ：λ DL
v2 2g
λ8 C 2 g；C n 1R 1 6； R ＝ D 4
式中：C——谢才系数；λ——沿程损失系数；n—钢管管材的糙率 ；L—压力钢管的长度 （m）
主目录
2.5.2、泵房型式选择
章节目录
1、小农水泵站泵房常用型式有几下几种： （1）干室型泵房——当水源水位变幅超过水泵的有效吸程，站址处的地下水位又较高时，宜采 用干室型泵房。干室型泵房内是一个封闭空间，比如建于河道中取水的井筒式泵房就属干式泵房。 干式泵房例图：
（2）湿室型泵房——湿室型泵房的下部为一与前池相通并充满水的地下湿室。泵房和进水池合 并建造。比如建于河道岸边的排架式泵房。湿室式泵房例图： （3）直墙分基式泵房——没有水下结构，每套水泵机组均有各自单独的基础，并且与泵房墙基 分离。直墙分基式泵房例图
水工专业：了解拟建泵站取水方式、泵站所处的地理环境、地形条件、周边交通条件及电力和 通讯设施情况等，为下阶段设计工作积累原始资料。
地质专业：了解区域地质概况、有无地质灾害、周边料场储量和质量情况等，为下阶段水工专
业泵站选址提供约设计前期工作
1.2、组织相关专业人员到工程现场查勘
第8页
主目录
2、设计工作内容
2.4、泵型的选择
（1）泵站的设计流量。通常小农水大多采用泵站均匀供水方式，泵站的设计流量按 最高日供水量计算，水泵的最佳日工作时间在16～20h/d；短时提水量大，但年利用小 时低的泵站也可考虑24h供水；提水量小的泵站为考虑方便运行管理也可根据实际情 况选择日工作时间在8h以内，具体情况区别对待。
要由水泵的性能决定，原则是尽可能保证泵在性能曲线内高效区运行，《泵站设计规范》建议装置效率在
63%～78%之间。
※也有部分工程用潜水泵或深井泵，潜水泵扬程一般在50m以内，深井泵投资较高，一般宜选用离心
泵。 第9页
主目录
2.5、枢纽布置及设计
枢纽布置及设计是泵站设计工作的主要内容，可参考以下步骤进行。 2.5.1、站址选择 2.5.2、泵房型式选择 2.5.3、提水管设计及设计扬程计算 2.5.4、水泵选型 2.5.5、泵房高程及泵站布局 2.5.6、泵站水锤压力计算
式中：L—计算段管道长度(m) ，i—单位管长水头损失，
小型农田水利工程泵站设计 工作内容及步骤
