铸造行业不良用语(中日对照)
- 格式:xls
- 大小:29.50 KB
- 文档页数:2
参照判定基準
14
参照判定基準 不合格。但し、加工しろ範囲内であれば 合格。 中肌…100S以下は合格 外肌…120S以下は合格 尚、手直し可能許容寸法は下記とする。
参照判定基準
15
不合格,除非在加工范围内 内表面…100S以下可以接受 外表面…120S以下可以接受 在表格范围内允许修补。
(1)鋳物肌がザラザラしている 鋳肌不良 (2)砂が焼きついて肌が荒らされている 铸造表面缺陷 (3)湯ジワが多い 食い違い 上型と下型がずれて、肉厚が不同になった 17 り形状が図面通りになっていないもの 错箱 16 中子不良 芯子缺陷
不合格 不合格 cR2.0までは合格 図-1参照 修补后可以接受。修补必须由 打磨工人在退火后进行 同上 不合格 不合格 名义尺寸50以上…A在1mm内 为合格。 65~125…1.5 150以上…2 如果凹陷在法兰的根部,不管 A的尺寸如何都不能接受。 不合格
4
5
掬われ 夹砂
由于铁水气泡形成的粗糙表面。

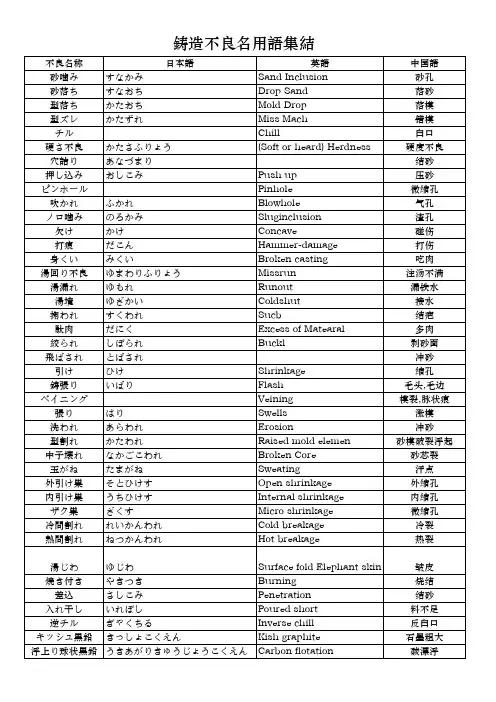

不良用語
NO. 不良名称 現品の状態
1)湯が不足して製品になっていない
浇注情况
不合格 不合格
判定基準
不合格 不合格
判定基準
1
2
3
1)铁水不足,浇注没有完全成型 2)铁水从砂箱渗漏,浇注没有完 2)湯が型から流れ出て製品になっていない 全成型 湯廻り不良 3)湯の廻らぬ箇所がある 3)铁水浇不足 浇不足 a、穴が開いている a、铸件有孔 b、内·外面が凹んでいる b、内表面或外表面凹进 c、端部の角にまるみがある c、尖角变成圆角 1)造型後、砂の1部が欠落し、鋳物表面に 1)部分砂脱落。铸造表面有凸起 突起を生じたもの 型落ち 2)中子の1部が壊れ、鋳物表面に突起を生 2)芯砂脱落。铸造表面有凸起。 掉砂 じたもの 3)鋳出し表示(文字、商標、矢印など)が 3)标识(字母,商标,箭头等) 不鮮明で判読出来ない 不清晰 湯境い 溶湯温度の低下等で湯流れが悪くなり、境 铁水流动性差,存在分界。 い目が生じているもの 冷隔 引け 缩孔 肉厚部、又は肉厚不同部に、収縮、凝固に 由缩孔或冷凝造成凹陷。 より凹面状態が生じたもの 溶湯の沸騰による砂肌の浸食、溶湯の撹乱 による肌砂の押し流され、溶湯の激突によ る砂肌の押し流され等により、鋳肌に生じ たあばた傷。 1)白銑鋳物時に乱雑な取扱い(段下、落 下)等の外応力、又は鋳物歪みによる亀裂 を生じたもの。 2)注湯冷却中に割れを生じたもの(熱間亀 裂) 中子の押し込み、ズレにより肉厚が不揃い となったもの 溶湯の圧力により、型が張って肉厚が不同 になったもの
砂焼き付き 19 スケール付着 附砂或氧化皮 中子ズレ 20 漂芯
表面に砂が焼き付き付着したもの 表面に酸化物、酸化物層が付着したもの
在铸件表面的附砂或氧化皮
中子がズレて、ネジ長さに不同が生じたも 由于漂芯造成螺纹长度不一致 の
21பைடு நூலகம்
鋳張り 毛刺
製品の見切り面、中子合わせ部などに、鋳 張りを生じているもの
6
亀裂 裂纹 片肉 壁厚偏差 型張り 胀箱
1)粗处理时形成的裂纹或变形。 不合格 2)在浇注或冷却阶段形成的热裂 不合格 。 由于漂芯造成的壁厚偏差。 铁水由于压力不同造成的壁厚偏 差 図面肉厚を保証出来るものは合格 図面肉厚を保証出来るものは合格 不合格
不合格 不合格 如果壁厚等于或大于图纸要求 即可接受 如果壁厚等于或大于图纸要求 即可接受 不合格
不合格 不合格 cR2.0までは合格 図-1参照 手直しが合格、尚、手直しは焼鈍後グラ インダーで行うこと 同上 不合格 不合格 呼び径 50以上…A寸法が1mm以内は合 格 65~125 …1.5 150以上…2 但し、フランジ付け根部の引けは、A寸法 以内でも不合格 不合格
13
砂噛み 砂眼 ノ口噛み 夹渣 深折れ 缺肉
鋳物砂が掬われ、飛ばされ等で、鋳物表層 铸造表面形成砂眼 部に巻き込まれて生じた欠陥を持つもの スラグ、溶剤、湯垢などの不純物が、鋳物 表層部に巻き込まれて生じた欠陥を持つも 铸造表面形成夹渣 の 湯道、押し湯、を叩きなどで除去した際に 在打浇冒口时造成的缺肉 、製品の一部まで折り欠いてしまったもの (1)粗糙表面 (2)多砂表面 (3)裂纹 由于上下箱错箱造成的壁厚偏差 或形状不好
18
中子が掬われたり、折れたりして合わせ目 芯子表面粗糙 が凸凹になって湯が刺しこんだもの
(1)凸状(張り状)になっているものは、 グラインダー手直し可能な位置であれば (1)可以接受对凸起进行打磨 、手直し後合格 (2)参考对砂眼的接受标准。 (2)凹状のものは、砂噛み判定基準を適用 不合格。但し、再ショットで除去されれ ば合格 合格判定基準( )内はJISの有効ネジ長さ 最少値 合格判定基準参照 注:1.内外面とも同一基準とする 2.仕切り弁弁箱の、弁体ガイド部及びそ の付近に鋳張りがあってはならない。 3.上記判定基準内であっても、鋭角な鋳 張りは、グラインダー手直しのこと。 不合格,尽管缺陷可以通过抛 丸除去。 ( )内是最小值,有效长度。 注解:1.内外表面的接受标准 相同 2.闸阀导入区域不允许有毛刺. 3.即使在可接受标准内,毛刺也 需要进行打磨.
7 8 9
フローホール 注湯時のガスの発生、又は空気の巻き込み 由夹附空气或气体造成的气孔。 により鋳物内部に空洞(穴)を生じたもの 气孔 砂の水分渦多、溶湯にガスが多い場合、取 ピンホール 由于砂,气体或铁水的湿度造成 鍋の乾燥不足などにより、鋳物表面層に穴 的针孔 针孔 状のものが散在しているもの
10
不合格
不合格
11
刺し込み 渗透粘砂
砂込めのまずさ、砂が粗過ぎるなどにより 、砂粒のすき間に湯が入り込み、鋳肌が荒 由于造型不好造成的粗糙表面 れたもの
不合格
不合格
12
煮え
1)如果壁厚等于或大于图纸要 1)砂の耐火性不足、注湯温度が高すぎるな 1)図面肉厚が保証出来れば、グレインダ どで肌砂が溶けて、鋳肌が荒れたりミミズ 1)由于型砂太热造成的粗糙表面 求的话,由打磨工人进行的修 ーで手直し が った後のような傷が発生したもの 补也可以接受。 2)特に著しいものは、針で突いた様な子孔 2)由于型砂太热造成的针孔或内 不合格 があり内部にクサレがある 部气孔 不合格 参照判定基準
