NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
音频功率放大器LM386引脚图及功能1、LM386描述LM386是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中。
LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。
为使外围元件最少，电压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至200。
输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。
特性静态功耗低，约为4mA，可用于电池供电；工作电压范围宽，4-12Vor5-18V；外围元件少；电压增益可调，20-200；低失真度；2、LM386电气参数1）极限参数：电源电压（LM386N-1，-3，LM386M-1）15V电源电压（LM386N-4）22V封装耗散（LM386N）1.25W（LM386M）0.73W（LM386MM-1）0.595W输入电压±0.4V储存温度-65℃至+150℃操作温度0℃至+70℃结温+150℃焊接信息焊接（10秒）260℃小外形封装（SOIC和MSOP）气相（60秒）215℃红外（15秒）220℃热电阻qJC（DIP）37℃/WqJA（DIP）107℃/WqJC（SO封装）35℃/W qJA（SO封装）172℃/W qJA（MSOP封装）210℃/W qJC（MSOP封装）56℃/W 2）电气特性3、LM386内部电路及工作原理LM386内部电路原理图如图所示。
与通用型集成运放相类似，它是一个三级放大电路。
第一级为差分放大电路，T1和T3、T2和T4分别构成复合管，作为差分放大电路的放大管；T5和T6组成镜像电流源作为T1和T2的有源负载；T3和T4信号从管的基极输入，从T2管的集电极输出，为双端输入单端输出差分电路。
一、概述(Description):LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。
为使外围元件最少,电压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至 200。
输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。
LM386的封装形式有塑封8引线双列直插式和贴片式。
二、特性(Features):静态功耗低,约为4mA,可用于电池供电。
工作电压范围宽,4-12V or 5-18V。
外围元件少。
电压增益可调,20-200。
低失真度。
LM386电源电压4--12V，音频功率0.5w。
LM386音响功放是由NSC制造的，它的电源电压范围非常宽，最高可使用到15V，消耗静态电流为4mA，当电源电压为12V时，在8欧姆的负载情况下，可提供几百mW的功率。
它的典型输入阻抗为50K。
LM386是低电压小功率音频放大集成电路，采用8脚双列直插式塑封包装电路特点1外接元件极少，不需要用输入耦合电容；2负反馈电路在内部，增益有两种26db 46db可供选用；3输入级采用仪表用放大器的形式，带有同相输入和反响输入两个引脚4静态功耗小，当电源电压为6伏时，静态功耗为24mw1与8脚为增益调整端，当两脚开路时，电压放大数为20倍，当两脚间接10uf 电容时，电压放大倍数为200倍；2脚为反相输入端；3脚为同相输入端；4脚为地端；5脚为输出端；6脚为电源正端；7脚为旁路端；6脚与地之间接10uf 电容可消除可能产生的自激震荡，如无震荡7脚可悬空不接。
典型应用电路LM386的外形和引脚的排列如图所示。
引脚2为反相输入端，3为同相输入端；引脚5为输出端；引脚6和4分别为电源和地；引脚1和8为电压增益设定端；使用时在引脚7和地之间接旁路电容，通常取10μF。

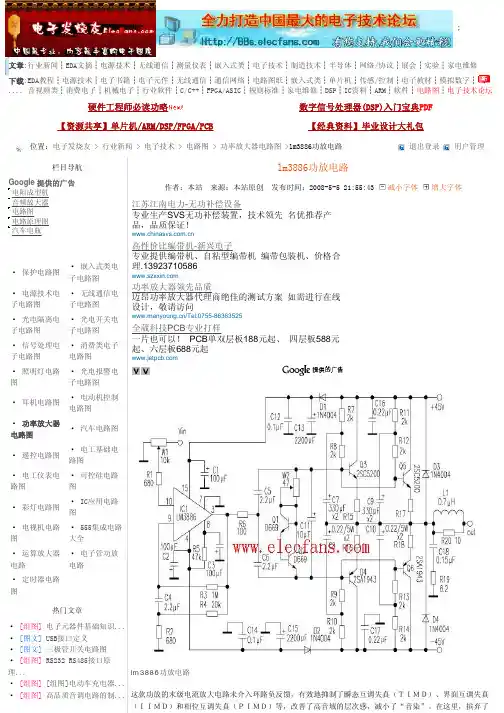

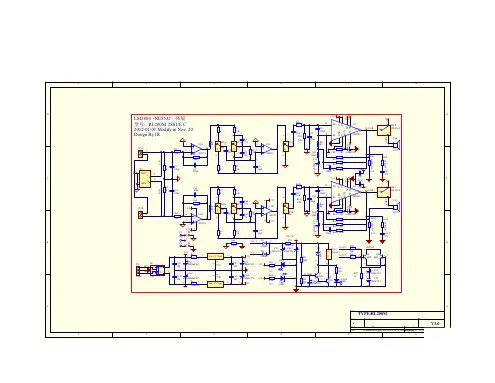

;文章:行业新闻┆EDA文摘┆电源技术┆无线通信┆测量仪表┆嵌入式类┆电子技术┆制造技术┆半导体┆网络/协议┆展会┆实验┆家电维修下载:EDA教程┆电源技术┆电子书籍┆电子元件┆无线通信┆通信网络┆电路图纸┆嵌入式类┆单片机┆传感/控制┆电子教材┆模拟数字┆.... 音视频类┆消费电子┆机械电子┆行业软件┆C/C++┆FPGA/ASIC┆规则标准┆家电维修┆DSP┆IC资料┆ARM┆软件┆电路图┆电子技术论坛硬件工程师必读功略数字信号处理器(DSP)入门宝典PDF 【资源共享】单片机/ARM/DSP/FPGA/PCB 【经典资料】毕业设计大礼包位置：电子发烧友 > 行业新闻 > 电子技术 > 电路图 > 功率放大器电路图 >lm3886功放电路退出登录用户管理栏目导航Google 提供的广告电阻成型机音频放大器电路图电路原理图汽车电瓶·保护电路图·嵌入式类电子电路图·电源技术电子电路图·无线通信电子电路图·光电隔离电子电路图·光电开关电子电路图·信号处理电子电路图·消费类电子电路图·照明灯电路图·光电报警电子电路图·耳机电路图·电动机控制电路图·功率放大器电路图·汽车电路图·遥控电路图·电工基础电路图·电工仪表电路图·可控硅电路图·彩灯电路图·IC应用电路图·电视机电路图·555集成电路大全·运算放大器电路·电子管功放电路·定时器电路图热门文章·[组图]电子元器件基础知识...·[图文]USB接口定义·[图文]三极管开关电路图·[组图]RS232 RS485接口原理...·[组图][组图]电动车充电器...·[组图]高品质音调电路的制...lm3886功放电路作者：本站来源：本站原创发布时间：2008-5-5 21:55:43lm3886功放电路这款功放的末级电流放大电路未介入环路负反馈，有效地抑制了瞬态互调失真（ＴＩＭＤ）、界面互调失真（ＩＩＭＤ）和相位互调失真（ＰＩＭＤ）等，改善了高音域的层次感，减小了“音染”。
