汽包锅炉蒸汽温度控制系统

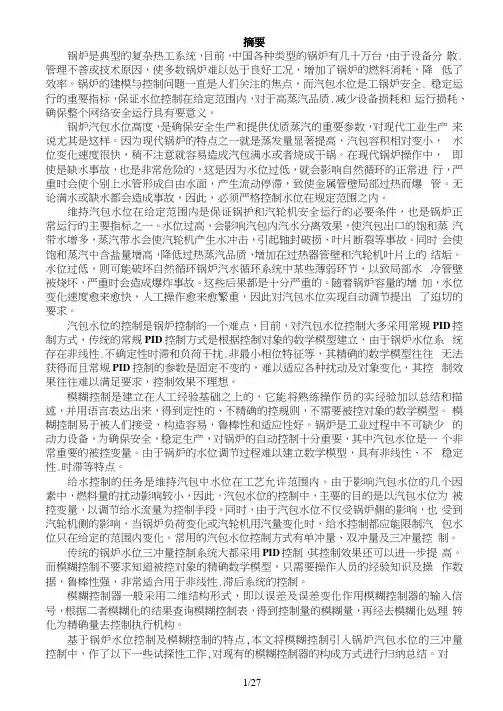

摘要锅炉是典型的复杂热工系统，目前，中国各种类型的锅炉有几十万台，由于设备分散.管理不善或技术原因，使多数锅炉难以处于良好工况，增加了锅炉的燃料消耗，降低了效率。

锅炉的建模与控制问题一直是人们关注的焦点，而汽包水位是工锅炉安全. 稳定运行的重要指标，保证水位控制在给定范围内，对于高蒸汽品质.减少设备损耗和运行损耗、确保整个网络安全运行具有要意义。

锅炉汽包水位髙度，是确保安全生产和提供优质蒸汽的重要参数，对现代工业生产来说尤其是这样。

因为现代锅炉的特点之一就是蒸发量显著提高，汽包容积相对变小，水位变化速度很快，稍不注意就容易造成汽包满水或者烧成干锅。

在现代锅炉操作中，即使是缺水事故，也是非常危险的，这是因为水位过低，就会影响自然循环的正常进行，严重时会使个别上水管形成自由水面，产生流动停滞，致使金属管壁局部过热而爆管。

无论满水或缺水都会造成事故，因此，必须严格控制水位在规定范围之内。

维持汽包水位在给定范围内是保证锅护和汽轮机安全运行的必要条件，也是锅炉正常运行的主要指标之一。

水位过高，会影响汽包内汽水分离效果，使汽包出口的饱和蒸汽带水增多，蒸汽带水会使汽轮机产生水冲击，引起轴封破损、叶片断裂等事故。

同时会使饱和蒸汽中含盐量增高，降低过热蒸汽品质，增加在过热器管壁和汽轮机叶片上的结垢。

水位过低，则可能破坏自然循环锅炉汽水循环系统中某些薄弱环节，以致局部水冷管壁被烧坏，严重时会造成爆炸事故。

这些后果都是十分严重的。

随着锅炉容量的增加，水位变化速度愈来愈快，人工操作愈来愈繁重，因此对汽包水位实现自动调节提出了迫切的要求。

汽包水位的控制是锅炉控制的一个难点，目前，对汽包水位控制大多采用常规PID 控制方式，传统的常规PID控制方式是根据控制对象的数学模型建立，由于锅炉水位系统存在非线性.不确定性时滞和负荷干扰.非最小相位特征等，其精确的数学模型往往无法获得而且常规PID控制的参数是固定不变的，难以适应各种扰动及对象变化，其控制效果往往难以满足要求，控制效果不理想。

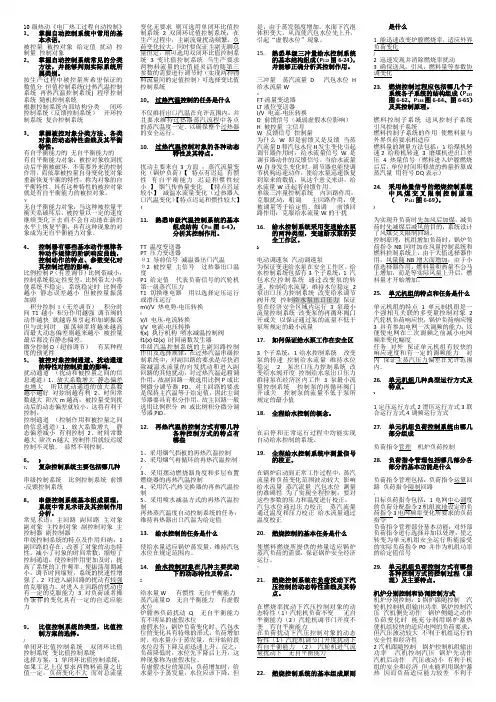

10级热动《电厂热工过程自动控制》1．掌握自动控制系统中常用的基本术语。

被控量被控对象给定值扰动控制量控制对象2．掌握自动控制系统常见的分类方法，并能够判别实际系统所属类别。

按生产过程中被控量所希望保证的数值分恒值控制系统(过热汽温控制系统再热汽温控制系统) 程序控制系统随机控制系统根据控制系统内部结构分类闭环控制系统（反馈控制系统）开环控制系统复合控制系统3．掌握被控对象分类方法、各类对象的动态特性曲线及其平衡特性。

有自平衡能力的无自平衡能力的有自平衡能力对象：被控对象收到扰动后平衡被破坏，不需要外来的控制作用，而依靠被控量自身变化使对象重新恢复平衡的特性，称为对象的自平衡特性，具有这种特性的被控对象就是有自平衡能力的被控对象。

￥无自平衡能力对象：当这种被控量平衡关系破坏后，被控量以一定的速度继续变化下去而不会自动地在新的水平上恢复平衡，具有这种现象的对象成为无自平衡能力对象。

4．控制器有哪些基本动作规律各种动作规律的阶跃响应曲线，控制动作的特点、参数变化对其控制过程的影响。

比例控制P（有差调节）比例带减小，控制系统稳定性变差，比例带太小将使系统不稳定，系统稳定时比例带越小静态误差越小但被控量振荡加剧积分控制I（无差调节）积分时间T1越小积分作用越强调节阀的动作越快就越容易引起和加剧振荡但与此同时振荡频率将越来越高而最大动态偏差则越来越小被控量最后都没有静态偏差。

微分控制D（超前调节）有某种程度的预见性5．被控对象控制通道、扰动通道的特性对控制质量的影响。

扰动通道（扰动和被控量之间的信息通道）1、放大系数增大静态偏差也增大所以扰动通道的放大系数越小越好对控制越有利2、时间常数越大阶次m越高，被控量受到扰动后的动态偏差就较小，这将有利于控制。

控制通道（控制作用和被控量之间的信息通道）1、放大系数增大静态偏差减小有利控制2、时间常数越大阶次n越大控制作用就较迟缓控制不灵敏，显然不利控制。

6．》7．复杂控制系统主要包括哪几种串级控制系统比例控制系统前馈-反馈控制系统8．串级控制系统基本组成原理，系统中常见术语及其控制作用分析。

自动控制系统基础概论热工对象动态特性常规控制规律PID控制的特点比例控制(P控制)积分控制(I控制)微分控制(D控制)控制规律的选择:单回路控制概述被控对象特性对控制质量的影响:测量元件和变送器特性对控制质量的影响调节机构特性对控制质量的影响单回路系统参数整定串级控制串级控制系统的组成(要求会画控制结构图)串级控制系统的特点串级控制系统的应用范围串级控制系统的设计原则:前馈-反馈控制概述静态前馈,动态前馈前馈-反馈控制前馈-串级控制比值控制分程控制大迟延控制系统补偿纯迟延的常规控制预估补偿控制多变量控制系统耦合程度描述解耦控制系统设计火电厂热工控制系统汽包锅炉蒸汽温度控制系统过热蒸汽温度控制再热蒸汽温度一般控制方案汽包锅炉给水控制系统概述给水流量调节方式给水控制基本方案:给水全程控制:600MW机组给水全程控制实例锅炉燃烧过程控制系统概述被控对象动态特性燃烧过程控制基本方案燃烧控制中的几个问题单元机组协调控制系统概述负荷指令处理回路正常情况下负荷指令处理异常工况下的负荷指令处理负荷指令处理回路原则性方框图机炉主控制器机炉分别控制方式机炉协调控制方式直流锅炉控制系统直流锅炉特点直流锅炉动态特性直流锅炉基本控制方案直流锅炉给水控制系统直流锅炉过热汽温控制系统自动控制系统基础概论1. 控制系统的组成与分类1. 控制系统的组成及术语控制系统的四个组成部分: 被控对象,检测变送单元,控制单元,调节机构.2. 控制系统的分类:按结构分: 单变量控制系统, 多变量控制系统按工艺参数分: 过热汽温控制系统, 主蒸汽压力控制系统按任务分: 比值控制系统, 前馈控制系统按装置分: 常规过程控制系统, 计算机控制系统按闭环分: 开环控制系统, 闭环控制系统按定值的不同分: 定值控制系统, 随动控制系统, 程序控制系统3. 过渡过程: 从扰动发生,经过调节,直到系统重新建立平衡.即系统从一个平衡状态过渡到另一个平衡状态的过程,即为控制系统的过渡过程.2. 控制系统的性能指标1. 衰减比和衰减率: 衡量稳定性2. 最大偏差和超调量: 衡量准确性3. 调节时间: 衡量快速性4. 余差(静态偏差): 衡量静态特性热工对象动态特性1. 有自平衡能力对象1. 一阶惯性环节:2. 一阶惯性环节加纯迟延:3. 高阶惯性环节:4. 高阶惯性环节加纯迟延:2. 无自平衡能力对象1. 积分环节:2. 积分环节加纯迟延:3. 有积分的高阶惯性环节:4. 有纯迟延和积分的高阶惯性环节:常规控制规律PID控制的特点1. 原理简单,使用方便2. 适应性强3. 鲁棒性强比例控制(P控制)1. 控制规律: ; :比例增益:比例带,工程上用来描述控制作用的强弱.比例带越大,偏差越大.2. 控制特点:动作快有差控制积分控制(I控制)1. 控制规律:; :积分时间2. 控制特点:动作不及时无差控制3. PI控制: I控制响应慢,工程上很少有单独使用,一般都是PI控制控制规律:; P控制看作粗调,I控制看作细调.控制作用具有: 比例及时作用和积分作用消除偏差的优点.4. 积分饱和及其措施:积分饱和: 积分过量,在单方面偏差信号长时间作用下,其输出达到上下限时,其执行机构无法再增大.措施: 积分分离手段: 当偏差较大时,在控制过程的开始阶段,取消积分作用,控制器按比例动作,等到被调量快要接近给定值时,才能产生积分作用,依靠积分作用消除静态偏差.微分控制(D控制)1. 控制规律: ;2. 控制特点:超前控制3. 实际微分: 为什么采用实际微分控制:理想微分物理上不可能实现避免动作频繁,影响调节元件寿命4. PD控制: 控制规律: ;扰动进入系统的位置离输出(被调量)越远,对系统工作的影响就越小.控制通道的时间常数和迟延时间对控制质量的影响前馈-串级控制的应用场景:分程控制扩大调节阀的可调比大迟延控制系统补偿纯迟延的常规控制1. 微分先行控制方案2. 中间反馈控制方案前馈解耦导前温度: 刚通过减温器之后的蒸汽温度以导前蒸汽温度为副参数,过热蒸汽温度为主参数的串级控制系统3. 过热蒸汽温度分段控制系统:1. 过热蒸汽温度分段控制系统:缺点: 当机组负荷大范围变化时,由于过热器吸热方式不同.一级减温器出口蒸汽温度降低,为保持不变,必须减少一级减温器喷水量;二级减温器出口蒸汽温度升高,因此要增加二级减温器喷水量.造成负荷变化时两级减温器喷水量相差很大,使整个过热器喷水不均匀,恶化二级喷水减温调控能力,导致二级过热器出口温度超温.2. 按温差控制的分段控制系统:与第一种方案的差别在于: 这里以二级减温器前后的温差(-)作为第一段控制系统的被调量信号送入第一段串级的主调节器PI3.当负荷增大时,主调节器PI3的设定值随之减小,这样有(-)>T0,PI3入口偏差值增大,这意味着必须增大一级喷水量才能使下降,从而使温差(-)减小.这样平衡了负荷增加时一级喷水量和二级喷水量.该方案为串级+前馈控制策略. 后屏出口过热器出口蒸汽温度设定值由两部分组成,第一部分由蒸汽流量代表的锅炉负荷经函数发生器后给出基本设定值,第二部分是运行人员可根据机组的实际运行工况在上述基本设定值的基础上手动进行设置.虽然系统是控制后屏过热器出口温度蒸汽,用蒸汽温度信号经过比例器乘以常数K后代表后屏过热器出口蒸汽温度,其原因是蒸汽温度与蒸汽温度变化方向一致;且蒸汽温度信号比蒸汽温度信号动态响应快,能提前反映扰动对蒸汽温度的影响,有利于控制系统快速消除干扰.主调节器PID1的输出与总风量,燃烧器摆角前馈信号组合构成副调节器PID2的设定值,副调节器的测量值为一级减温器出口温度.PID2输出控制一级其控制原理如下:正常情况下即当再热蒸汽温度处于设定值附近变化时,由调节器PID1改变烟气挡板开度来消除再热蒸汽温度的偏差,蒸汽流量D作为负荷前馈信号通过函数模块去直接控制烟气挡板.当的参数整定合适时,能使负荷变化时的再热蒸汽温度保持基本不变或变化很小.反向器-K用以使过热挡板与再热挡板反向动作.喷水减温调节器PID2也是以再热蒸汽温度作为被调信号,但此信号通过比例偏置器±Δ被叠加了一个负偏置信号(它的大小相当于再热蒸汽温度允许的超温限值).这样,当再热蒸汽温度正常时,调节器PID2的入口端始终只有一个负偏差信号,它使喷水阀全关.只有当再热蒸汽温度超过规定的限值时,调节器的入口偏差才会变为正,从而发出喷水减温阀开的指令,这样可防止喷水门过分频繁的动作而降低机组热经济性.2. 采用烟气再循环调节手段的再热蒸汽温度控制系统其控制原理如下:再热蒸汽温度T 在比较器Δ内与设定值(由A 产生)比较,当蒸汽温度低时,偏差值为正信号,此信号进入调节器PID1,其输出经执行器去调节烟气挡板开度,增大烟气再循环量,以控制再热蒸汽温度.在加法器2中引入了送风量信号V 作为前馈控制信号和烟气热量(烟温×烟气流量)修正信号,送风量V 反映了锅炉负荷大小,同时能提前反映蒸汽温度的变化.当V 增加时,蒸汽温度升高,相应的烟气再循环量应减少,故V 按负向送入调节器.函数模块是用来修正风量和再循环烟气量的关系的.通过乘法器由烟温信号调整再循环烟气流量.当再热蒸汽超温时,比较器输出为负值,PID1输出负信号直至关闭烟气再循环挡板,烟气再循环失去调温作用.同时,比较器的输出通过反相器- K 1,比例偏置器±Δ去喷水调节器PID2,开动喷水调节阀去控制再热蒸汽温度,蒸汽温度负偏差信号经反相器-K2去偏差报警器,实现超温报警,同时继电器打开热风门,用热风将循环烟道堵住,防止因高温炉烟倒流入再循环烟道而烧坏设备.当再热蒸汽温度恢复到设定值时,比较器输出为零,PID2关闭喷水门,偏差报警信号通过继电器关闭热风门,烟气再循环系统重新投入工作.3. 采用摆动燃烧器调节手段的再热蒸汽温度控制系统燃烧器上倾可以提高炉膛出口烟气温度,燃烧器下倾可以降低炉膛出口烟气温度.燃烧器控制系统是一个加前馈的单回路控制系统,再热蒸汽温度设定值是主蒸汽流量经函数发生器,再加操作员可调整的偏置量A构成.PID1调节器根据再热器出口蒸汽温度T与再热蒸汽温度设定值偏差来调整燃烧器摆角.为了抑制负荷扰动引起的再热蒸汽温度变化,系统引入了送风量前馈信号,该信号能反映负荷和烟气侧的变化.送风量前馈信号和反馈控制信号经加法器4共同控制燃烧器摆角.A侧再热器出口蒸汽温度和B侧再热器出口蒸汽温度各有两个测量信号,正常情况下选择A,B两侧的平均值作为燃烧器摆角控制的被调量.燃烧器摆角控制为单回路的前馈-反馈控制系统,再热器出口蒸汽温度设定值由运行人员手动给出.再热器出口蒸汽温度设定值和实际值的偏差经PID调节器后加上前馈信号分别作为燃烧器摆角的控制指令.前馈信号由蒸汽流量经函数发生器后给出.当再热蒸汽温度偏低时,燃烧器摆角向上动作;当再热蒸汽温度偏高时,燃烧器摆角向下动作. 2. 再热蒸汽温度喷水减温控制系统汽包锅炉给水控制系统给水控制任务: 使锅炉的给水量适应锅炉的蒸发量,维持汽包水位在规定的范围内,同时保持稳定的给水流量.对象特性: 给水流量扰动的三个体现方面:4. 虚假水位现象: 当锅炉蒸发量突然增加时,汽包水下面的气泡容积也迅速增大,即锅炉的蒸发强度增强,从而使水位升高.给水控制基本方案:1. 单冲量给水控制系统: 汽包水位和水位给定值调节的反馈控制系统某600MW发电机组给水热力系统示意图,机组配三台给水泵,其中一台容量为额定容量30%的电动给水泵,两台容量各为额定容量50%的汽动给水泵.电动给水泵一般是作为启动泵和备用泵,正常运行时用两台汽动给水泵,两台汽动给水泵由小汽轮机驱动,其转速控制由独立的小汽轮机电液控制系统(micro-electro hydraulic control system,MEH)完成,MEH系统的转速给定值是由给水控制系统设置,MEH 系统只相当于给水控制系统的执行机构.在高压加热器与省煤器之间有主给水电动截止阀、给水旁路截止阀和约15%容量的给水旁路调节阀.2. 给水控制系统1. 水位控制系统汽包水位控制系统如图所示,它是单冲量和串级三冲量两套控制系统构成,汽包水位设定值由运行人员在操作台面上手动设定.当锅炉启动或负荷小于15%额定负荷阶段,控制系统是通过调节器PID1调节给水旁路的调节阀开度来控制给水量以维持汽包水位,而此时切换器T2接Y端,通过调节器PID5调节电动给水泵的转速来维持给水泵出口母管压力与汽包压力之差.当旁路调节阀开到80%时,由SCS (Sequence control system, 顺序控制系统)完成开主给水电动阀,关旁路截止阀.当负荷在15%额定负荷以上,但小于30%额定负荷时,切换器T1接Y端,切换器T2接N端,这时汽包水位设定值的偏差经调节器PID2,并经调节器PID6控制给水泵转速来调节给水流量达到维持汽包水位目的.同时当机组负荷升至20%额定负荷时,第一台给水泵开始冲转升速.当负荷大于30%额定负荷,切换器T1接N端,给水控制切换为三冲量给水控制.汽包水位控制指令由两个串级调节器PID3和PID4根据汽包水位偏差、主给水流量和主蒸汽流量三个信号形成.水位设定值与汽包水位偏差经调节器PID3 后,加主蒸汽流量信号作为副回路PID4的设定值,副回路副参数为主给水流量,经PID运算后作为给水泵控制的设定值.当负荷大于30%额定负荷时,第一台汽动给水泵并入给水系统.当负荷达40%额定负荷时,第二台汽动给水泵开始冲转升速.当负荷达60%额定负荷时,第二台汽动给水泵并入给水系统,撤出电动给水泵,将其投入热备用.机组正常时,是通过改变两台汽动给水泵的转速来调节给水量.由于给水泵的工作特性不完全相同,为稳定各台给水泵的并列运行特性,避免发生负荷不平衡现象,设计了各给水泵出口流量调节回路,将各给水泵的出口流量和转速指令的偏差送入各给水泵调节器(PID6、 PID7 和PID8)的入口,以实现多台给水泵的输出同步功能.GAIN CHANGER & BALANCER作用是根据给水泵投入自动的数量,调整控制信号的大小.拇入自动数目越大,控制信号越小.2. 给水泵最小流量控制汽机跟随控制方式:控制特点: 锅炉侧调负荷,汽机侧调汽压. 在保证主蒸汽压力稳定的情况下,汽轮机跟随锅炉而动作.优点: 在运行中主蒸汽压力相对稳定,有利于发电机组的安全经济运行.机炉协调控制方式控制特点: 在负荷调节动态过程中,机炉协调控制可以使汽压在允许的范围内波动,这样可以充分利用锅炉蓄热,使单元机组较快适应负荷变化,同时主蒸汽压力p T的变动范围也不大,因而机组的运行工况比较稳定.调节燃料量M控制主蒸汽压力p T(或机组负荷) 调节送风量V控制过剩空气系数(烟气含氧量) 调节引风量V控制炉膛压力p汽轮机控制系统为工频电液控制系统时:另一种送风控制系统方案. 锅炉指令BD经过函数发生器f2(x)后形成一个风量指令,氧量调节器输出σ对锅炉指令BD进行修正.3. 引风控制系统: 引风控制系统的任务是保证一定的炉膛压力. 由引风量改变到炉膛压力变化其动态响应快,测量也容易,因此一般采用单回路即可.3. 燃烧控制系统基本方案锅炉指令BD作为给定值送到燃料控制系统和送风控制系统,使燃料量和送风量同时改变,使燃烧率与机组要求的燃烧率相适应,保证风量与燃料量比例变化; 同时送风量作为前馈信号通过引到引风调节器PI4,改变引风量以平衡送风量的变化,使炉膛压力p s不变或变化很小.由于所有调节器都采用PI控制规律,因此,调节过程结束时,主蒸汽压力P T,燃烧经济性指标O2和炉膛压力p s,都稳定在给定值上;而锅炉的燃料量M,送风量V和引风量V都改变到与要求的燃烧率相适应的新数值上.总燃料量(总发热量)的构成形式为其中: O为燃油量,k o为燃油发热系数,M c为总煤量,k MQ为煤发热系数.当M c不变,而煤种变化造成发热量增加时,刚开始M也不变,但随着炉膛发热量的增加,D Q增大,D Q>M,由积分器正向积分增大k MQ,使M增大,直至M=D Q3. 增益自动调整乘法器为燃料调节对象的一部分,选择合适的函数,则可以做到不管给煤机投入的台数如何,都可以保持燃料调节对象增益不变,这样就不必调整燃料调节器的控制参数了.增益调整与平衡器,就是完成该功能.4. 风煤交叉限制在机组增减负荷动态过程中,为了使燃料得到充分燃烧,需要保持一定的过量空气系数. 因此,在机组增负荷时,就要求先加风后加煤;在机组减负荷时,就要求先减煤后减风.这样就存在一个风煤交叉限制.锅炉指令BD经函数器f1(x)后转换为所需的风量,风量经函数器f2(x)转换为相应风量下的最大燃料量,燃料量经函数器后转换为该燃料量下的最小风量.当增加负荷时,锅炉指令BD增大,在原风量未变化前,低值选择器输出为原风量下的最大燃料量指令,即仍为原来锅炉指令BD.在风量侧,锅炉指令BD增大,则其对应的风量指令增大,大于原燃料量所需最小风量,经高值选择后作为给定值送至送风控制系统以增大风量.只有待风量增加后,锅炉燃料的给定值才随之增加,直到与锅炉指令BD一致.由此可见,由于高值选择器的作用,风量控制系统先于燃料控制系统动作.由于低值选择器的作用,使燃料给定值受到风量的限制,燃料控制系统要等风量增加后再增加燃料量.同理,减负荷时,由于低值选择器的作用,燃料给定值先减少.由于高值选择器的作用,使风量给定值受到燃料量限制,风量控制系统要等待燃料量降低后再减少风量.上图为煤粉锅炉燃料系统的一般控制方案.其中虚框1的功能是完成总燃料量(发热量)的测量与修正.虚框2的功能是燃料侧的风煤交叉限制.5. 风机调节本节下略单元机组协调控制系统概述1. 单元机组协调控制系统的基本组成2. 机组负荷控制系统被控对象动态特性3. 机组负荷控制系统被控对象动态特性1. 单元机组动态特性:当汽轮机调门开度动作时,被调量p E和p T的响应都很快,即热惯性小.当锅炉燃烧率改变时,被调量p E和p T的响应都很快,即热惯性小.2. 负荷控制系统被控对象动态特性1. 机组主机,主要辅机或设备的故障原因有两类跳闸或切除,这类故障的来源是明确的,可根据切投状况加以确定工作异常,其故障来源是不明确的,无法直接确定,只能通过测量有关运行参数的偏差间接确定.2. 对机组实际负荷指令的处理方法有四种: 负荷返回RB, 快速负荷切断FCB, 负荷闭锁增/减BI/BD, 负荷迫升/迫降RU/RD. 其中,负荷返回RB和快速负荷切断FCB是处理第一类故障的;负荷闭锁增/减BI/BD 和负荷迫升/迫降RU/RD是处理第二类故障的.1. 负荷返回RB负荷返回回路具有两个主要功能: 计算机组的最大可能出力值;规定机组的负荷返回速率.发电机组负荷返回回路的设计方案: 该机组主要选择送风机,引风机,一次风机,汽动给水泵,电动给水泵及空气预热器为负荷返回监测设备.当其中设备因故跳闸,则发出负荷返回请求,同时计算出负荷返回速率.RB目标值和RB返回速率送到如图13-9所示的负荷指令处理回路中去.2. 负荷快速切断FCB当机组突然与电网解列,或发电机,汽轮机跳闸时,快速切断负荷指令,实现机组快速甩负荷.主机跳闸的负荷快速切断通常考虑两种情况: 一种是送电负荷跳闸,机组仍维持厂用电运行,即不停机不停炉; 另一种是发电机跳闸,汽轮机跳闸,由旁路系统维持锅炉继续运行,即停机不停炉.负荷指令应快速切到0（锅炉仍维持最小负荷运行).负荷快速切断回路的功能与实现和负荷返回回路相似.只不过减负荷的速率要大得多.3. 负荷闭锁增/减BI/BD当机组在运行过程中,如果出现下述任一种情况:任一主要辅机已工作在极限状态,比如给风机等工作在最大极限状态燃料量,空气量,给水流量等任一运行参数与其给定值的偏差已超出规定限值.认为设备工作异常,出现故障.该回路就对实际负荷指令加以限制,即不让机组实际负荷指令朝着超越工作极限或扩大偏差的方向进一步变化,直至偏差回到规定限值内才解除闭锁.4. 负荷迫升/迫降RU/RD对于第二类故障,采取负荷闭锁增/减BI/BD措施是机组安全运行的第一道防线.当采用BI/BD措施后,监测的燃料量,空气量,给水流量等运行参数中的任一参数依然偏差增大,这样需采取进一步措施,使负荷实际负荷指令减小/增大,直到偏差回到允许范围内.从而达到缩小故障危害的目的.这就是实际负荷指令的迫升/迫降RU/RD,负荷迫升/迫降是机组安全运行的第二道防线.负荷指令处理回路原则性方框图该负荷指令处理回路功能的1原则性框图,是在正常工况下符合指令处理原则性方案上,添加了异常工况下相应负荷指令处理功能.锅炉跟随方式在大型单元机组负荷控制中只是作为一种辅助运行方式.一般当锅炉侧正常,机组输出电功率因汽轮机侧的原因而受到限制时,如汽轮机侧的主、辅机或控制系统故障,汽轮机控制系统处2. 汽轮机跟随方式机组负荷响应速度慢,不利于带变动负荷和参加电网调频.这种负荷控制方式适用于带基本负荷的单为了克服正反馈,应以汽轮机的能量需求信号而不是实际的消耗能量信号作为对锅炉的能量要求信号,即应以蒸汽流量的需求（称为目标蒸汽流量）而不是实际蒸汽流量作为锅炉的前馈控制信号.为此必须对p1进行修正,以形成目标蒸汽流量信号.直流锅炉控制系统上面两种控制方案均没有考虑过热汽温对燃料量和给水流量的动态响应时间差异,,会造成燃水比的动态不匹配,使得过热汽温波动大.为此提出一种燃料-给水控制原则性方案:可以选择锅炉受热面中间位置某点蒸汽温度(又称为中间点温度或微过热温度)作为燃水比是否适当的信号.这是一个前馈-串级调节系统,副调节器PID2输出为给水流量控制指令,通过控制给水泵的转速使得锅炉总给水流量等于给水给定值,以保持合适的燃水比.主调节器PID1以中间点温度为被调量,其输出按锅炉指令BD形成的给水流量基本指令进行校正,以控制锅炉中间点汽温在适当范围内.控制系统可分同负荷下的分离器出口焓值给定值.焓值给定值加上PID1输出的校正信号构成给定值SP2,由分离器出口压力和温度经焓值计算模块算出分离器出口焓值,该出口焓值与给定值SP2的偏差经调节器PID2 进行PID运算后,作为校正信号,对给水基本指令进行燃水比校正. 调节器PID3的给定值SP3是由,锅炉指令BD指令给出的给水流量基本指令加上调节器PID2输出的校正信号构成.调节器PID3根据锅炉总给水流最与流量给定值SP3的偏差进行PID运算,输出作为给水流量控制指令调节给水泵转速来满足机组负荷变化对锅炉总给水流量的需求.3. 采用焓增信号的给水控制方案在上图所示的给水控制系统中,由调节器PID3根据给定值SP3与省煤器入口给水流量(锅炉给水流量)的偏差向给水泵控制回路发出给水流量控制指令,在给水泵控制回路中,通过调节给水泵转速来实现调节给水流量的要求.在此重点分析给水流量给定值SP3的形成.当锅炉负荷在35%~ 100%MCR范围内,没有循环水流量和省煤器入口最小流量限制时,省煤器入口给水流量(锅炉给水流量)给定值SP3为水吸收的热量焓增焓增修正其中的水吸收的热量和焓增如图所示给出.。

锅炉安全控制技术——过热蒸汽温度安全控制现代锅炉的过热器在高温高压条件下工作。

过热器出口温度是全厂工质温度的最高点，也是金属壁温的最高处，在过热器正常运行时已接近材料允许的最高温度。

如果过热蒸汽温度过高，容易烧坏过热器，也会引起汽轮机内部零件过热，影响安全运行；温度过低则会降低全厂热效率，所以电厂锅炉一般要求过热蒸汽温度偏差保持在±5℃以内。

过热蒸汽温度自动控制系统是锅炉控制中的难点。

目前，很多实际系统并没有达到控制指标的要求。

其主要原因有下述两方面。

(1)扰动因素多变化大表18—1列出了各种扰动因素对过热蒸汽温度的静态影响关系。

(2)控制通道滞后大控制过热蒸汽温度的手段总是调节减温水量。

控制通道的动特性与减温器的安装位置有关。

假若能将减温器装于过热器的出口，显然控制通道的滞后要小得多。

但是这样的工艺流程对过热器的安全是不利的。

为了保护过热器不超温，工艺上总是将减温器安装在过热器的人口，这将带来控制对象较大的滞后。

过热蒸汽控制对象特性可用一阶加线滞后来近似。

线滞后r和时间常数丁的大小还与减温器的形式有很大关系。

表面式减温器的滞后较大，，约为60s，T约为130s；混合式减温器滞后较小，t约为30s，T约为100s。

过热蒸汽温度安全控制系统的基本方案见图18—15和图18—16。

图18—15的方案是两个温度的串级控制。

设计该方案的前提是减温器到过热器之间有预留孔，允许安装测温元件测取θ2。

图18—16方案用减温水流量作副回路。

由于锅炉进水系统往往合用一根总管，然后分两路：一路作为锅炉汽包的进水；另一路是减温水，这就造成锅炉液位控制系统和过热蒸汽温度系统的严重关联。

而设置这种流量副回路可大大削弱这种关联的影响。

烟道气温度日，往往是该温度系统的重要扰动，在这里通过设置前馈控制减少它的影响。

需要指出的是，由于不同的工艺情况，过热蒸汽温度被控过程的难控程度具有极大差异。

假若减温器采用混合器，而且在减温器出口又允许安装测温元件，对这种情况只要采用图18—15方案，即能得到很满意的控制效果。

洛阳理工学院过程控制系统课程设计题目：水塔温度控制系统目录第1章水塔温度控制系统设计方案 (1)1. 1系统设计方案概述 (1)1.2 水塔温度串级控制系统仿真 (2)第2章水塔温度控制系统硬件设计 (3)2.1系统对象特性设计 (3)2.2系统检测回路设计 (3)2.3控制器设计 (5)2.4执行器选择 (8)2.5参数整定 (9)第3章水塔温度控制系统软件设计 (10)3.1 程序设计 (11)3.2 温度控制算法程序设计 (10)第4章设计结论 (13)参考文献 (14)第1章水塔温度控制系统设计方案1. 1系统设计方案概述本次设计采用串级控制系统对水塔温度进行控制。

过程控制系统由过程检测、变送和控制仪表、执行装置等组成，通过各种类型的仪表完成对过程变量的检测、变送和控制，并经执行装置作用于生产过程。

串级控制系统是两只调节器串联起来工作，其中一个调节器的输出作为另一个调节器的给定值的系统。

此系统改善了过程的动态特性，提高了系统控制质量，能迅速克服进入副回路的二次扰动，提高了系统的工作频率，对负荷变化的适应性较强。

串级控制系统工程应用场合如下：（1）应用于容量滞后较大的过程。

（2）应用于纯时延较大的过程。

（3）应用于扰动变化激烈而且幅度大的过程。

（4）应用于参数互相关联的过程。

（5）应用于非线性过程。

正因为串级控制系统具有上述特点，所以本次设计采用串级控制系统对锅炉汽包温度进行控制。

采用单片机作为主控制器，水塔温度为主被控对象，上水的流量为副被控对象，电磁阀为执行器，利用AD590传感器检测水塔温度，利用流量传感器检测上水流量。

水塔温度串级控制系统框图如图1.1所示，系统原理图如图1.2所示。

图1.1水塔温度串级控制系统框图图1.2 水塔温度串级控制系统原理图1.2 水塔温度串级控制系统仿真水塔温度串级控制系统仿真，积分环节Initial=0，两个检测变送环节参数设定时间常数T=0.01s，扰动通道传函为时间常数T=2s。

1、生产工艺介绍1.1 锅炉设备介绍锅炉是工业过程必不可少的重要动力设备，它所产生的高压蒸汽既可作为驱动透平的动力源，又可作为精馏、干燥、反应、加热等过程的热源。

随着工业生产规模的不断扩大，作为动力和热源的过滤，也向着大容量、高参数、高效率的方向发展。

锅炉设备根据用途、燃料性质、压力高低等有多种类型和称呼，工艺流程多种多样，常用的锅炉设备的蒸汽发生系统是由给水泵、给水控制阀、省煤器、汽包及循环管等组成。

燃料与空气按照一定比例送入锅炉燃烧室燃烧，生成的热量传递给蒸汽发生系统，产生饱和蒸汽，经过过热器形成过热蒸汽，在汇集到蒸汽母管。

过热蒸汽经负荷设备控制，供给负荷设备用，于此同时，燃烧过程中产生的烟气，除将饱和蒸汽变成过热蒸汽外，还经省煤器预热锅炉给水和空气预热器预热空气，最后经引风送往烟囱排空。

锅炉设备主要工艺流程图锅炉设备的控制任务是根据生产负荷的需要，供应一定压力或温度的蒸汽，同时要使锅炉在安全、经济的条件下运行。

按照这些控制要求，锅炉设备将有如下主要的控制系统：①供给蒸汽量适应负荷变化需要或保持给定负荷。

②锅炉供给用汽设备的蒸汽压力保持在一定范围内。

③过热蒸汽温度保持在一定范围。

④汽包水位保持在一定范围内。

⑤保持锅炉燃料的经济性和安全性。

⑥炉膛负压保持在一定范围。

1.2 蒸汽过热系统的控制蒸汽过热系统则是锅炉系统安垒正常运行，确保蒸汽品质的重要部分。

本设计主要考虑的部分是锅炉过热蒸汽系统的控制。

过热蒸汽温度的控制任务是维持过热器出口汽温在允许范围内，并且保护过热器使管壁温度不超过允许的工作温度.过热蒸汽温度是锅炉给水通道中温度最高的地方.过热器正常运行时的温度一般接近于材料所允许的最高温度.因此，过热蒸汽温度的上限一般不应超过额定值5℃(额定值为450℃ ).如果汽温偏低，则会降低全厂的热效应和影响汽轮机的安全运行，因而过热蒸汽温度的下限一般不低于额定值10℃。

过热蒸汽温度控制的主要任务就是：① 克服各种干扰因素，将过热器出口蒸汽温度维持在规定允许的范围内，从而保持蒸气品质合格：②保护过热器管壁温度不超过允许的工作温度。

锅炉蒸汽温度自动控制系统摘要：电厂实现热力过程自动化，能使机组安全、可靠、经济地运行。

锅炉是火力发电厂最重要的生产设备，过热蒸汽温度是锅炉运行质量的重要指标之一，过热蒸汽温度控制是锅炉控制系统中的重要环节。

在实现过程控制中，由于电站锅炉系统的被控对象具有大延迟，大滞后、非线性、时变、多变量耦合的复杂特性，无法建立准确的数学模型，对这类系统采用常规PID控制难以获得令人满意的控制效果。

在这种情况下，先进的现代控制理论和控制方法已经越来越多地应用在锅炉汽温控制系统。

本文以电厂锅炉汽温系统为研究对象，对其进行了计算机控制系统的改造。

考虑到锅炉汽温系统的被控对象特点，本文分别采用了常规PID控制器和模糊-PID控制器，对两种控制系统对比研究，同时进一步分析了一般模糊-PID控制器的控制特点，在此基础之上给出了一种改进算法，通过在线调整参数，实现模糊-自调整比例常数PID控制。

在此算法中，比例常数随着偏差大小而变化，有效地解决了在小偏差范围内，一般的模糊-PID控制器无法实现的静态无偏差的问题，提高了蒸汽温度控制系统的控制精度。

关键词:锅炉蒸汽温度模糊控制随着我国经济的高速发展，对重要能源“电”的要求快速增长，大容量发电机组的投入运行以及超高压远距离和赢流输电的混和电网的建设，以三峡电网为中心的全国性电力系统的形成，电力系统的不断扩大，对其自动控制技术水平的要求也越来越高。

同时，地方性的自备热电厂亦有长足发展，随着新建及改造工程的进行，其生产过程自动控制与时俱进，小容量机组“麻雀虽小，五脏俱全”，自备热电厂其自身特点：自供电、与主电网的关系疏及相互影响小，供热及采暖季节性等，可以提供更多的应用、尝试新技术、新产品的机会和可能性。

这样做的重要目标是提高和保证电力，热力及牛产过程的安全可靠、经济高效。

为了适应发展并实现上述目标，必须采取最新的技术和控制手段对电力系统的各种运铲状态和设备进行有效的自动控制。

火力发电厂在我国电力工业中占有主要地位，是我国重点能源工业之一。

热工控制系统B思考题与习题第一章控制系统概述1. 什么叫自动控制系统？2．自动控制系统主要由哪几部分组成？每一部分的作用是什么？3．控制对象、被控制量、控制量和给定值是如何定义的？请举例说明。

4．自动控制系统的主要分类方法有哪几种？说明各种分类方法的特点，指出各种分类方法所包括的系统是什么？各系统的特点是什么？5．什么叫前馈控制系统？什么叫反馈控制系统？6．什么叫反馈？什么叫负反馈？7、什么叫定值控制系统？对定值控制系统来说，系统的输入量是什么？举例说明日常生活中的定值控制系统。

8．什么叫随动控制系统？对随动控制系统来说，系统的输入量是什么？举例说明日常生活中的随动控制系统。

9．、对一个实际控制系统如何实现负反馈？10．说明汽包锅炉有哪些被控制量？相应的控制量、控制机构有哪些？锅炉运行过程中被控制量可能会受到哪些扰动？11．控制过程的基本形式有哪几种？它们各有什么特点？如何根据控制过程曲线来检验控制系统是否满足基本要求？哪种控制过程的基本形式符合热工控制过程的要求，给出稳定性指标的范围。

12．通常从哪三个方面衡量自动调节系统的工作品质，表示调节系统的工作品质的指标有哪几个？如何兼顾这些指标？13．举出反馈控制系统的实例，指出被控制量、控制量、控制机构、给定值、扰动，画出控制系统的示意图。

14．水位自动控制系统的两种方案如下图所示，在运行中，希望水位高度H维持不变：（1）说明各系统的工作原理。

（2）画出各系统的方框图，并说明控制对象、被控制量、给定值、扰动各是什么？（3）试说明两系统各属于何种结构的控制方式。

（4）当水箱出口水流量q2变化时，各系统能否使水位高度保持不变？试从原理上定性说明。

第二章控制对象的动态特性1．为什么要研究对象动态特性？2．热工控制对象一般有哪几种类型？每种类型的特点是什么？写出相对应的传递函数。

3．热工控制对象的特征参数有哪些？是如何定义的，物理意义是什么？4．写出表示有自平衡能力对象动态特性的两套特征参数和它们之间的关系。

锅炉过热蒸汽温度控制系统课程设计过程控制课程设计说明书——锅炉过热蒸汽温度控制系统院系：化工学院化工机械系班级：10自动化（1）姓名：李正智学号：1 0 2 0 3 0 1 0 1 6日期：2013/12/2-2013/12/15指导老师：王淑钦老师引言蒸汽温度是锅炉安全、高效、经济运行的主要参数，因此对蒸汽温度控制要求严格。

过高的蒸汽温度会造成过热器、蒸汽管道及汽轮机因过大的热应力变形而毁坏；蒸汽温度过低，又会引起热效率降低，影响经济运行。

锅炉控制现场环境恶劣，采用传统的基于模拟技术的控制器、仪器仪表或单片机，不仅结构比较复杂，效率比较低，并且可靠性也不高。

本次课程设计的主要目的是锅炉蒸汽温度控制系统的设计。

蒸汽过热系统包括一级过热器、减温器、二级过热器。

锅炉汽温控制系统主要包括过热蒸汽和再热蒸汽温度的调节。

主蒸汽温度与再热蒸汽温度的稳定对机组的安全经济运行是非常重要的。

过热蒸汽温度控制的任务是维持过热器出口蒸汽温度在允许的范围之内，并保护过热器，使其管壁温度不超过允许的工作温度。

过热蒸汽温度是锅炉汽水系统中的温度最高点，过热蒸汽温度过高或过低，对锅炉运行及蒸汽设备是不利的。

蒸汽温度过高会使过热器管壁金属强度下降，以至烧坏过热器的高温段，严重影响安全。

一般规定过热器的温度与规定值的暂时偏差不超过±10℃，长期偏差不超过±5℃【1】。

如果过热蒸汽温度偏低，则会降低电厂的工作效率，同时使汽轮机后几级的蒸汽湿度增加，引起叶片磨损。

据估计，温度每降低5℃，热经济性将下降约1%；且汽温偏低会使汽轮机尾部蒸汽温度升高，甚至使之带水，严重影响汽轮机的安全运行。

一般规定过热汽温下限不低于其额定值10℃。

通常，高参数电厂都要求保持过热汽温在540℃的范围内。

由于汽温对象的复杂性，给汽温控制带来许多的困难，其主要难点表现在以下三个方面：（1）影响汽温变化的因素很多，例如，蒸汽负荷、减温水量、烟气侧的过剩空气系数和火焰中心位置、燃料成分等都可能引起汽温变化。

汽包锅炉蒸汽温度自动调节系统一、蒸汽温度自动调节系统锅炉蒸汽温度自动调节包括过热蒸汽温度和再热蒸汽温度调节。

调节的任务是维持锅炉过热器及再热器的出口汽温在规定的允许范围之内。

1、过热汽温调节任务和特点过热汽温是锅炉运行质量的重要指标之一。

过热汽温过高或过低都会显著地影响电厂的安全性和经济性。

过热汽温过高，可能会造成过热器、蒸汽管道和汽机的高压部分金属损坏，因为超温会引起汽轮机金属内部过大的热应力，会缩短使用寿命，还可能导致叶片根部的松动；过热汽温过低，会引起机组热耗上升，并使汽机轴向推力增大而可能造成推力轴承过载。

过热汽温过低还会引起汽轮机尾部叶片处蒸汽湿度增加，从而降低汽轮机的内效率，并加剧对尾部叶片的水蚀。

所以，在锅炉运行中，必须保持过热汽温长期稳定在规定值附近（一般范围为额定值541±5℃）。

过热汽温调节对象的静态特性是指过热汽温随锅炉负荷变化的静态关系。

过热器的传热形式、结构、布置都将直接影响过热器的静态特性。

对流式过热器和辐射式过热器的过热汽温静态特性完全相反。

对于对流式过热器，当负荷增加时，通过其烟气的温度和流速都增加，因而使过热汽温升高。

而对于辐射式过热器，由于负荷增加时炉膛温度升高不多，而炉膛烟温升高所增加的辐射热量小于蒸汽负荷增大所需要的吸热量。

我们的过热器系统采取了对流式、辐射式和屏式（半辐射式）交替串联布置的结构，这有利于减小过热器出口汽温的偏差，并改善了过热汽温调节对象的静态特性。

引起过热蒸汽温度变化的原因很多，如蒸汽流量变化、燃烧工况变化、进入过热器的蒸汽温度变化、流过过热器的烟气温度和流速变化等。

归结起来，过热汽温调节对象的扰动主要来自三个方面：蒸汽流量变化（机组负荷变化），加热烟气的热量变化和减温水流量变化（过热器入口汽温变化）。

过热汽温调节对象的动态特性是指引起过热汽温变化的扰动与过热汽温之间的动态关系。

在各种扰动下的过热汽温调节对象动态特性的特点是有迟延和惯性，典型的过热汽温阶跃反应曲线如下图所示。

锅炉汽包水位控制系统有哪些特点锅炉的运行过程中根据其容量、调节精度及负荷变化速度的相关要求，目前锅炉汽包水位控制系统通常有单冲量控制系统、位式控制系统、双冲量控制系统、三冲量控制系统等。

（1）单冲量锅炉汽包水位控制系统具有设计成本低、系统结构简单、参数整定便捷等优点。

但在实际的生产过程中会有“虚假水位”的存在，在生产中如果突然增加用气量时，实际的水位值是下降的，而这种单冲量控制系统的反馈却是上升的，当系统接收到这种错误信号后会减少水的流入量及减少阀门的开度。

等“虚假水位”现象消散之后，会导致其水位发生骤降而引起安全事故。

这种控制系统不适用于蒸汽流量变化较大的大中型锅炉。

（2）双冲量水位控制系统目前采用的是“前馈-反馈”的复合结构，在长期生产实践探索中得出：直接利用蒸汽流量的变化作为输入量，不经过闭环通道，直接作用于水阀门，从而进行相关补偿，这样就会有效的解决了单冲量汽包水位控制系统中难以解决的问题，高效抑制了“虚假水位”对系统的影响。

（3）三冲量水位控制系统是根据“汽包水位、蒸汽流量、给水流量”的变化控制汽包的水位，并通过给水调节阀来实现水位变化达到稳定的目的。

在锅炉启动过程中就对过热器、汽包、省煤器、水冷壁、再热器等相关设备进行保护。

对汽包的保护：严格控制上水温度及上水速度；严格控制汽包上、下壁温度差及内、外壁温差低于规定值；严格控制升温及升压速度。

三冲量水位控制系统，目前这种控制系统采用的是“串级-前馈”复合结构。

在控制系统中将给水流量、汽包水位作为系统的主调节部分，副调节相关参数则在前馈通道中进行补偿，在副回路中完成稳定调整。

这种复合结构有效的满足了系统对“稳准快”的要求，抑制了“虚假水位”。

具有系统稳定，抗干扰性强等特点，普遍适用于大中型锅炉。
