核电电缆简介

核电站用1E级电缆的特性及设计能源危机是世界性问题，核能源开发是解决能源危机的重要途径，世界各国都在大力发展核电建设。

目前，法国核电总量已占总发电量的70%，美国占20％；日本占34％；韩国占40％；俄罗斯占17％。

我国的核电容量仅占2％，积极推进核电建设并实现国产化，是我国国民经济建设的一项重要内容。

按照电力发展规划，2020年我国核电装机容量将占装机总发量的4%，这与目前国际平均核电装机水平（发电量16%）相距甚远，想要到2050年达到发达国家的平均核电装机水平，将有大量核电工程项目等待建设。

核电虽是一种经济清洁的能源，但过去的核电事故曾留给人们深刻的教训，核电站安全问题便尤为重要，世界各国都对核电站采取了严格的安全措施。

作为核电?quot;血管"和"神经"的电缆线路系统，也是安全的关键要素，电缆线路系统在核电站的正常运行及安全停堆方面起着非常重要的作用。

本文就目前核电站用电缆的分类、性能、试验和我公司核电站电缆特点作一阐述，以起抛砖引玉之效核电站电缆的分类核电站电缆主要应用于核反应堆厂房、核辅助厂房、汽轮机厂房，电缆敷设方式一般采用管道或线槽，要求电缆具有可靠的使用寿命、热稳定性、防潮性、化学稳定性和抗辐射性。

为保证系统设计的高可靠性，避免设备损坏导致的严重经济后果，通常采用重复的多路独立线路系统和装置，通常动力电缆采用两套独立线路系统，控制电缆采用三套独立线路系统。

核电站电缆按用途来分主要是两大类，一是电力电缆，主要包含：用于13.8kV系统的15kV中压电缆；用于4.16kV系统的5kV电力电缆；用于480V、250V和208V 系统的0.6/1kV电力电缆。

二是控制与仪表电缆，对于直流200V以下的控制系统采用300V的控制电缆；直流200-400V的控制系统采用600V的控制电缆。

电力电缆主要用于电机、照明和其它用电设备（测控仪表、阀门、盘、空调等）；控制仪表电缆不仅用于仪表控制装置的供电、信号监控、联锁，还用于通信系统、安全监控、维护系统、报警系统等。

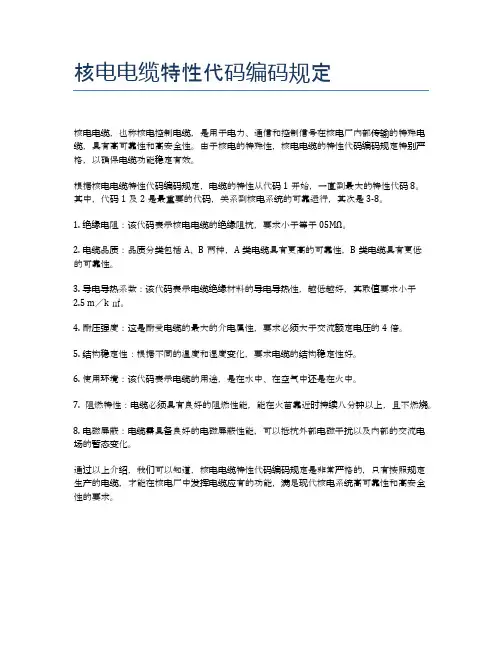

核电电缆特性代码编码规定
核电电缆，也称核电控制电缆，是用于电力、通信和控制信号在核电厂内部传输的特殊电缆，具有高可靠性和高安全性。

由于核电的特殊性，核电电缆的特性代码编码规定特别严格，以确保电缆功能稳定有效。

根据核电电缆特性代码编码规定，电缆的特性从代码1开始，一直到最大的特性代码8。

其中，代码1及2是最重要的代码，关系到核电系统的可靠运行，其次是3-8。

1. 绝缘电阻：该代码表示核电电缆的绝缘阻抗，要求小于等于05MΩ。

2. 电缆品质：品质分类包括A、B两种，A类电缆具有更高的可靠性，B类电缆具有更低
的可靠性。

3. 导电导热系数：该代码表示电缆绝缘材料的导电导热性，越低越好，其取值要求小于
2.5 m／k㎡。

4. 耐压强度：这是耐受电缆的最大的介电属性，要求必须大于交流额定电压的4倍。

5. 结构稳定性：根据不同的温度和湿度变化，要求电缆的结构稳定性好。

6. 使用环境：该代码表示电缆的用途，是在水中、在空气中还是在火中。

7. 阻燃特性：电缆必须具有良好的阻燃性能，能在火苗靠近时持续八分钟以上，且不燃烧。

8. 电磁屏蔽：电缆需具备良好的电磁屏蔽性能，可以抵抗外部电磁干扰以及内部的交流电场的暂态变化。

通过以上介绍，我们可以知道，核电电缆特性代码编码规定是非常严格的，只有按照规定
生产的电缆，才能在核电厂中发挥电缆应有的功能，满足现代核电系统高可靠性和高安全
性的要求。

2024年核能电缆市场分析现状简介核能电缆是一种特殊用途的电缆，用于核电站内的电力传输和控制系统。

随着全球对清洁能源的需求增加，核能电缆市场呈现出快速发展的趋势。

本文将对核能电缆市场的现状进行分析。

市场规模核能电缆市场在过去几年中呈现出稳步增长的态势。

根据市场调研数据显示，在2019年，核能电缆市场规模达到了XX亿美元。

预计到2025年，这一规模将达到XX亿美元，年均复合增长率为XX%。

市场驱动因素1.全球清洁能源需求增加：随着全球对环境问题的关注程度上升，清洁能源的需求不断增加。

核能作为一种低碳的清洁能源形式，受到了广泛关注，从而推动了核能电缆市场的发展。

2.核电站建设增多：许多国家都在积极推进核电站建设计划，特别是在发展中国家。

核电站建设的增加带动了对核能电缆的需求增长。

3.老旧设施改造升级：一些老旧的核能电站需要进行改造和升级，以满足更严格的安全和环保要求。

这也推动了核能电缆市场的增长。

市场挑战虽然核能电缆市场发展迅速，但仍面临一些挑战。

1.安全和环保要求的提高：核能电缆作为核电站内的重要组成部分，对其安全和环保性能要求较高。

随着监管要求的提高，核能电缆的研发和生产面临着更高的标准和挑战。

2.价格压力增加：核能电缆的制造成本较高，这使得其价格相对较高。

与传统能源电缆相比，核能电缆的市场竞争压力较大。

3.技术创新和竞争加剧：随着核能电缆市场的增长，各个厂商之间的竞争也在加剧。

为了提高市场份额，各厂商不断进行技术创新和产品升级。

市场地区分布目前，核能电缆市场的主要地区分布如下：1.北美：北美地区是核能电缆市场的主要消费地区之一。

美国和加拿大在核能发电方面有着强大的实力和需求。

2.欧洲：欧洲地区也是核能电缆市场的重要地区，特别是法国和英国等国家拥有大量的核电站。

3.亚太地区：亚太地区是核能电缆市场的快速增长地区，中国、韩国和日本等国家在核能电缆市场上具有巨大的潜力。

市场竞争格局核能电缆市场竞争激烈，主要的市场参与者包括：1.Nexans：作为全球领先的电缆制造商之一，Nexans在核能电缆市场上拥有较大的市场份额。

核电站用1E级电缆按核电站电气系统设备的安全类别分为三类：K1、K2、K3。

安全类别K1、K2、K3类有如下定义：K1类电动执行机构。

安装在核反应堆安全壳以内，在正常环境条件下和在SL2（安全停堆地震）载荷以下及在事故期间或事故之后仍能执行其规定的功能。

K2类电动执行机构。

安装在核反应堆安全壳以内，在正常环境条件下和在SL2（安全停堆地震）载荷下仍能执行其规定的功能。

K3类电动执行机构。

安装在核反应堆安全壳以外，在正常环境条件下和在SL2（安全停堆地震）载荷下仍能执行其规定的功能。

三类电缆的运行环境差别很大，其中K1类的运行环境最恶劣，对电缆的性能要求也最为苛刻，必须通过模拟冷却剂跑失事故（LOCA）试验才可以投入运行。

根据电缆的实际运行环境，核电站发生LOCA时，安全壳（ContainmentVessel）内外的电缆都将会受到严峻考验。

有人认为，安装在核反应堆厂房内的电缆都应进行模拟LOCA试验；其次，只有能够生产1E级K1类电缆，才能够证明该电缆厂家完全具备了生产核级电缆的能力，电缆的结构设计和性能指标的制定最好根据反应堆厂房和核辅助厂房两个运行环境的具体条件进行确定。

1、试验内容（1）电缆基本性能的型式试验；（2）电缆应能通过IEEE383规定的成束电缆垂直燃烧试验；（3）烟浓度试验；（4）成品电缆护套材料燃烧时释放气体的试验；（5）电力电缆电老化试验；（6）绝缘和护套材料的长期耐热性评定试验；（7）等效50年运行的热老化模拟试验；（8）等效50年运行的放射线照射老化模拟试验；（9）模拟抗震试验；（10）等效50年运行LOCA时的放射线照射试验、模拟LOCA试验（高温、高压的水蒸汽）；（11）性能检查试验。

其中，(1)~(3)为型式试验，(7)~(10)为环境模拟试验，(8)和(10)两项试验都是经过第7项试验后进行的。

性能检查试验包括电压试验、燃烧试验、绝缘和护套的抗拉强度、断裂伸长率的测量等。

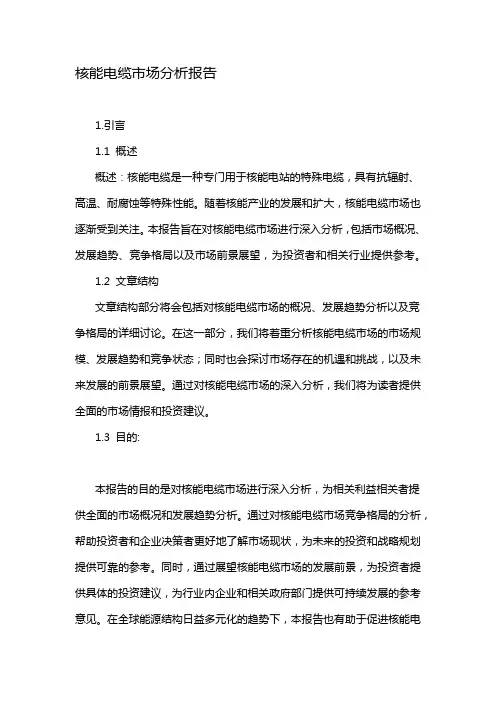

核能电缆市场分析报告1.引言1.1 概述概述：核能电缆是一种专门用于核能电站的特殊电缆，具有抗辐射、高温、耐腐蚀等特殊性能。

随着核能产业的发展和扩大，核能电缆市场也逐渐受到关注。

本报告旨在对核能电缆市场进行深入分析，包括市场概况、发展趋势、竞争格局以及市场前景展望，为投资者和相关行业提供参考。

1.2 文章结构文章结构部分将会包括对核能电缆市场的概况、发展趋势分析以及竞争格局的详细讨论。

在这一部分，我们将着重分析核能电缆市场的市场规模、发展趋势和竞争状态；同时也会探讨市场存在的机遇和挑战，以及未来发展的前景展望。

通过对核能电缆市场的深入分析，我们将为读者提供全面的市场情报和投资建议。

1.3 目的:本报告的目的是对核能电缆市场进行深入分析，为相关利益相关者提供全面的市场概况和发展趋势分析。

通过对核能电缆市场竞争格局的分析，帮助投资者和企业决策者更好地了解市场现状，为未来的投资和战略规划提供可靠的参考。

同时，通过展望核能电缆市场的发展前景，为投资者提供具体的投资建议，为行业内企业和相关政府部门提供可持续发展的参考意见。

在全球能源结构日益多元化的趋势下，本报告也有助于促进核能电缆市场的发展和壮大，为推动清洁能源领域的发展做出贡献。

1.4 总结综上所述，本报告对核能电缆市场进行了全面的分析和研究，从市场概况、发展趋势、竞争格局等多个方面进行了深入剖析。

通过本报告的研究，我们可以清晰地看到核能电缆市场存在着广阔的发展空间，并且在未来将会面临着更多的挑战和机遇。

对于投资者来说，本报告也提出了一些相应的建议，希望可以为投资者在核能电缆市场中提供参考和指导。

总的来说，核能电缆市场将持续受到关注，我们期待着未来核能电缆市场的更加繁荣和发展。

2.正文2.1 核能电缆市场概况核能电缆市场概况：核能电缆是一种用于核电站和核能设施的特殊电缆，主要用于输电、配电和控制系统。

随着全球对清洁能源的需求不断增加，核能电缆市场也在不断扩大。

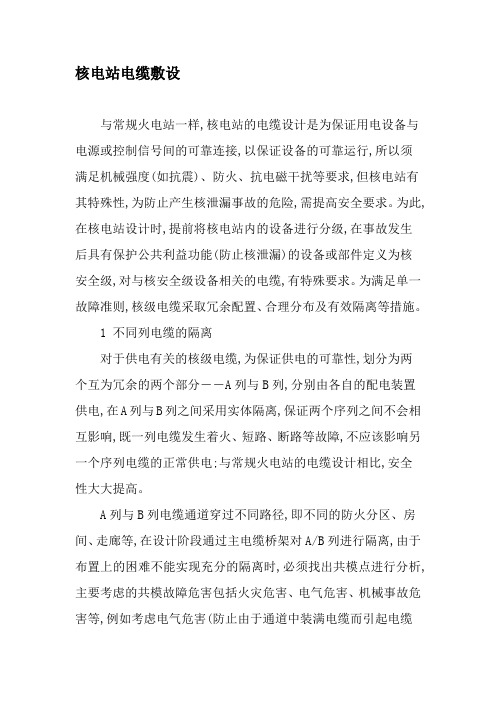

核电站电缆敷设与常规火电站一样,核电站的电缆设计是为保证用电设备与电源或控制信号间的可靠连接,以保证设备的可靠运行,所以须满足机械强度(如抗震)、防火、抗电磁干扰等要求,但核电站有其特殊性,为防止产生核泄漏事故的危险,需提高安全要求。

为此,在核电站设计时,提前将核电站内的设备进行分级,在事故发生后具有保护公共利益功能(防止核泄漏)的设备或部件定义为核安全级,对与核安全级设备相关的电缆,有特殊要求。

为满足单一故障准则,核级电缆采取冗余配置、合理分布及有效隔离等措施。

1 不同列电缆的隔离对于供电有关的核级电缆,为保证供电的可靠性,划分为两个互为冗余的两个部分――A列与B列,分别由各自的配电装置供电,在A列与B列之间采用实体隔离,保证两个序列之间不会相互影响,既一列电缆发生着火、短路、断路等故障,不应该影响另一个序列电缆的正常供电;与常规火电站的电缆设计相比,安全性大大提高。

A列与B列电缆通道穿过不同路径,即不同的防火分区、房间、走廊等,在设计阶段通过主电缆桥架对A/B列进行隔离,由于布置上的困难不能实现充分的隔离时,必须找出共模点进行分析,主要考虑的共模故障危害包括火灾危害、电气危害、机械事故危害等,例如考虑电气危害(防止由于通道中装满电缆而引起电缆之间的短路或另一序列的动力电缆过热而造成损坏的情况――不包括火灾),隔离的最低要求如下图。

如果考虑到火灾影响,在共模点的防火区,发生火灾共模故障后能保护冗余的另一列不受影响,或当火灾荷载密度超过400MJ/m2时,限制火灾的蔓延,采取的措施1E级电缆需安装防火封闭(有效保护时间1.5小时),其目的是构成全面的保护,即从可能的起火点,沿着所有路径直到这一防火区的出口,具体原则如下:(1)指定列的防火区及敏感区,另一列的所有电缆通道应被隔离(2)未指定列的防火区及敏感区,位于该区的非主流电缆通道应被隔离(3)敷设保护组电缆通道的房间中非对应列的供电电缆应被隔离(4)继电间非对应列的1E级电缆通道应被隔离(5)对于存在机械事故危险(如管道破裂甩击、液体喷射等)的房间,应用屏障保护至少一组1E级冗余安全级电缆及设备。

长泰一中2014/2015学年上学期 高三期末考数学（理科）试卷第I 卷（选择题 共50分）一、选择题：本大题共10小题，每小题5分，共50分。

1.若集合}5|{},0162|{52≤=≤--=x C x B x x x A ，则B A ⋂中元素个数为 （ ） A .6个 B.4个 C . 2个 D. 0个2．如果复数i a a a a z )23(222+-+-+=为纯虚数，那么实数a 的值为（ ） A ．－2 B ．1C ．2D ．1或 －23. 在ABC ∆中，若322,60==︒=AC AB B ，,则ABC ∆的 面积( )A 、3B 、32C 、332 D 、334 4．下列命题中，真命题是（ ） A ．0,00≤∈∃x eR x B ．22,x R x x >∈∀C ．12x x +≥D ．222(),,2a b a b a b R ++≥∈ 5. 某程序框图如图所示，若程序运行后输出S 的值是25，则图中判断框①处可填入的语句是 （ ） A ．4?n ≤ B ．5?n ≤ C ．6?n ≤ D ．7?n ≤ 6．如图，由函数()xf x e e =-的图象，直线2x =及x 轴所围成的阴影部分面积等于 （ ）A ．221e e --B ．22e e -C ．22e e - D ．221e e -+7．.若函数()()3,5,2,5x x f x f x x -≥⎧⎪=⎨+<⎪⎩则()2f 的值为（ ） A.2B.3C.4D.58. 如图过拋物线y 2＝2px (p ＞0)的焦点F 的直线依次交拋物线及准线于点A ，B ，C ，若|BC |＝2|BF |，且|AF |＝3，则拋物线的方程为( ) A ．=2y x 23 B =2y x 3C ．=2y x 29D ．=2y x 9 9. 若l 、m 、n 是互不相同的空间直线，α、β是不重合的平面，则下列结论正确的是（ ） A ．//,,l n αβαβ⊂⊂⇒//l nB ．,l αβα⊥⊂⇒l β⊥C ．,l n m n ⊥⊥⇒//l mD ．,//l l αβ⊥⇒βα⊥10. 如图，三行三列的方阵中，从中任取三个数，则至少有两个数最大公约数大于1 的概率是 （ ）A 8413B 72C 8471D 75⎪⎪⎪⎭⎫⎝⎛55331135217532第Ⅱ卷（非选择题共100分）二、填空题：本大题共5小题，每小题4分，共20分. 11. 在9)12(xx -的展开式中，常数项为 ；（用数字作答）12. 已知两个单位向量a →，b →的夹角为30°，c t a b →→→=+，d a t b →→→=-.若c 0d →→∙=，则 正实数t =____________13. 若变量x ，y 满足约束条件⎩⎪⎨⎪⎧x ＋y ≤8，2y －x ≤4，x ≥0，y ≥0，且z ＝5y －x 的最大值为a ，最小值为b ，则a －b 的值是____________14、已知等差数列}{n a 中, 51a =,322a a =+,则11S =.15、2008年高考福建省理科数学第11题是：“双曲线2222x y a b-=1（0a b >>0，）的两个焦点为1F 、2F ，若P 为其上一点，且12||2||PF PF =，则双曲线离心率的取值范围为：A ．（1，3）；B ．（1，3]；C ．（3，+∞）；D ．[3，+∞）”其正确选项是B 。

核电站专用电缆的分类和有关的试验要求一. 核电站电缆的分类核电站电缆主要应用于核反应堆厂房、核辅助厂房、汽轮机厂房，电缆敷设方式一般采用管道或线槽，要求电缆具有可靠的使用寿命、热稳定性、防潮性、化学稳定性和抗辐射性。

为保证系统设计的高可靠性，避免设备损坏导致的严重经济后果，通常采用重复的多路独立线路系统和装置，通常动力电缆采用两套独立线路系统，控制电缆采用三套独立线路系统。

核电站用1E 级电缆按核电站电气系统设备的安全类别分为三类：K1 、K2 、K3 。

安全类别K1 、K2 、K3 类有如下定义：K1 类电动执行机构。

安装在核反应堆安全壳以内，在正常环境条件下和在SL2 （安全停堆地震）载荷以下及在事故期间或事故之后仍能执行其规定的功能。

K2 类电动执行机构。

安装在核反应堆安全壳以内，在正常环境条件下和在SL2 （安全停堆地震）载荷下仍能执行其规定的功能。

K3 类电动执行机构。

安装在核反应堆安全壳以外，在正常环境条件下和在SL2 （安全停堆地震）载荷下仍能执行其规定的功能。

三类电缆的运行环境差别很大，其中K1 类的运行环境最恶劣，对电缆的性能要求也最为苛刻，必须通过模拟冷却剂跑失事故（LOCA ）试验才可以投入运行。

根据电缆的实际运行环境，核电站发生LOCA 时，安全壳（Containment Vessel ）内外的电缆都将会受到严峻考验。

有人认为，安装在核反应堆厂房内的电缆都应进行模拟LOCA试验；其次，只有能够生产1E 级K1 类电缆，才能够证明该电缆厂家完全具备了生产核级电缆的能力，电缆的结构设计和性能指标的制定最好根据反应堆厂房和核辅助厂房两个运行环境的具体条件进行确定。

核电站电缆常用品种有：6/ 10 kV 和0. 6/ 1 kV 电力电缆，0. 6/ 1 kV 控制电缆，300/500 V 仪表电缆，300/ 500 V 补偿导线共5 种。

下表是国内某公司的规格表：表 1 1E 级核电站电缆的型号名称型 号 名 称YJY K3 铜芯交联聚乙烯绝缘无卤低烟聚烯烃护套核电站用 1E 级 K3 类电力电缆YJY23 K3 铜芯交联聚乙烯绝缘钢带铠装无卤低烟聚烯烃护套核电站用 1E 级 K3 类电力电缆 YJYJ K1 铜芯交联聚乙烯绝缘无卤低烟阻燃热固型护套核电站用 1E 级 K1 类电力电缆YJYJ23 K1 铜芯交联聚乙烯绝缘钢带铠装无卤低烟阻燃热固型护套核电站用 1E 级 K1 类电力电缆 KYJY K3 铜芯交联聚乙烯绝缘无卤低烟聚烯烃护套核电站用 1E 级 K3 类控制信号电缆KYJY23 K3 铜芯交联聚乙烯绝缘钢带铠装无卤低烟聚烯烃护套核电站用 1E 级 K3 类控制信号电缆KYJYJ K1 铜芯交联聚乙烯绝缘无卤低烟阻燃热固型护套核电站用 1E 级 K1 类控制信号电缆KYJYJ23 K1 铜芯交联聚乙烯绝缘钢带铠装无卤低烟阻燃热固型护套核电站用 1E 级 K1 类控制信号电缆二.电缆有关实验标准和要求.1 、试验内容（ 1 ）电缆基本性能的型式试验；（ 2 ）电缆应能通过IEEE383 规定的成束电缆垂直燃烧试验；（ 3 ）烟浓度试验；（ 4 ）成品电缆护套材料燃烧时释放气体的试验；（ 5 ）电力电缆电老化试验；（ 6 ）绝缘和护套材料的长期耐热性评定试验；（7 ）等效50 年运行的热老化模拟试验；（8 ）等效50 年运行的放射线照射老化模拟试验；（9 ）模拟抗震试验；（10 ）等效50 年运行LOCA 时的放射线照射试验、模拟LOCA 试验（高温、高压的水蒸汽）；（11 ）性能检查试验。

核电站专用电缆的分类和有关的试验要求一. 核电站电缆的分类核电站电缆主要应用于核反应堆厂房、核辅助厂房、汽轮机厂房，电缆敷设方式一般采用管道或线槽，要求电缆具有可靠的使用寿命、热稳定性、防潮性、化学稳定性和抗辐射性。

为保证系统设计的高可靠性，避免设备损坏导致的严重经济后果，通常采用重复的多路独立线路系统和装置，通常动力电缆采用两套独立线路系统，控制电缆采用三套独立线路系统。

核电站用1E 级电缆按核电站电气系统设备的安全类别分为三类：K1 、K2 、K3 。

安全类别K1 、K2 、K3 类有如下定义：K1 类电动执行机构。

安装在核反应堆安全壳以内，在正常环境条件下和在SL2 （安全停堆地震）载荷以下及在事故期间或事故之后仍能执行其规定的功能。

K2 类电动执行机构。

安装在核反应堆安全壳以内，在正常环境条件下和在SL2 （安全停堆地震）载荷下仍能执行其规定的功能。

K3 类电动执行机构。

安装在核反应堆安全壳以外，在正常环境条件下和在SL2 （安全停堆地震）载荷下仍能执行其规定的功能。

三类电缆的运行环境差别很大，其中K1 类的运行环境最恶劣，对电缆的性能要求也最为苛刻，必须通过模拟冷却剂跑失事故（LOCA ）试验才可以投入运行。

根据电缆的实际运行环境，核电站发生LOCA 时，安全壳（Containment Vessel ）内外的电缆都将会受到严峻考验。

有人认为，安装在核反应堆厂房内的电缆都应进行模拟LOCA试验；其次，只有能够生产1E 级K1 类电缆，才能够证明该电缆厂家完全具备了生产核级电缆的能力，电缆的结构设计和性能指标的制定最好根据反应堆厂房和核辅助厂房两个运行环境的具体条件进行确定。

核电站电缆常用品种有：6/ 10 kV 和0. 6/ 1 kV 电力电缆，0. 6/ 1 kV 控制电缆，300/500 V 仪表电缆，300/ 500 V 补偿导线共5 种。

下表是国内某公司的规格表：表 1 1E 级核电站电缆的型号名称型 号 名 称YJY K3 铜芯交联聚乙烯绝缘无卤低烟聚烯烃护套核电站用 1E 级 K3 类电力电缆YJY23 K3 铜芯交联聚乙烯绝缘钢带铠装无卤低烟聚烯烃护套核电站用 1E 级 K3 类电力电缆 YJYJ K1 铜芯交联聚乙烯绝缘无卤低烟阻燃热固型护套核电站用 1E 级 K1 类电力电缆YJYJ23 K1 铜芯交联聚乙烯绝缘钢带铠装无卤低烟阻燃热固型护套核电站用 1E 级 K1 类电力电缆 KYJY K3 铜芯交联聚乙烯绝缘无卤低烟聚烯烃护套核电站用 1E 级 K3 类控制信号电缆KYJY23 K3 铜芯交联聚乙烯绝缘钢带铠装无卤低烟聚烯烃护套核电站用 1E 级 K3 类控制信号电缆KYJYJ K1 铜芯交联聚乙烯绝缘无卤低烟阻燃热固型护套核电站用 1E 级 K1 类控制信号电缆KYJYJ23 K1 铜芯交联聚乙烯绝缘钢带铠装无卤低烟阻燃热固型护套核电站用 1E 级 K1 类控制信号电缆二.电缆有关实验标准和要求.1 、试验内容（ 1 ）电缆基本性能的型式试验；（ 2 ）电缆应能通过IEEE383 规定的成束电缆垂直燃烧试验；（ 3 ）烟浓度试验；（ 4 ）成品电缆护套材料燃烧时释放气体的试验；（ 5 ）电力电缆电老化试验；（ 6 ）绝缘和护套材料的长期耐热性评定试验；（7 ）等效50 年运行的热老化模拟试验；（8 ）等效50 年运行的放射线照射老化模拟试验；（9 ）模拟抗震试验；（10 ）等效50 年运行LOCA 时的放射线照射试验、模拟LOCA 试验（高温、高压的水蒸汽）；（11 ）性能检查试验。
