室分系统规划原则

格式：doc
大小：610.00 KB
文档页数：7

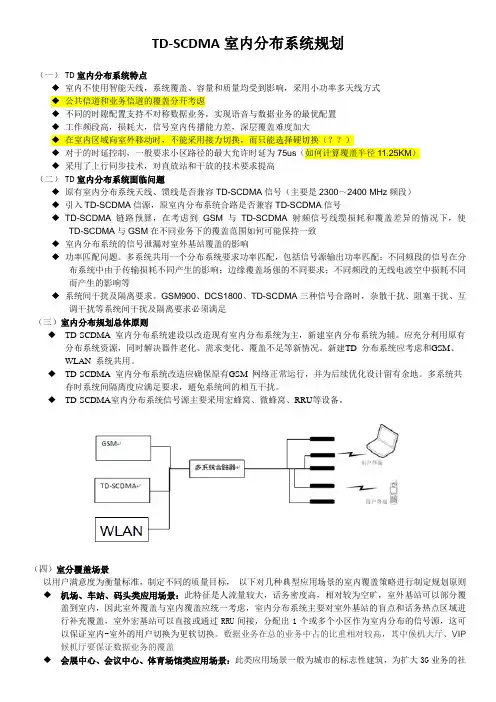

TD-SCDMA室内分布系统规划（一）TD室内分布系统特点◆室内不使用智能天线，系统覆盖、容量和质量均受到影响，采用小功率多天线方式◆公共信道和业务信道的覆盖分开考虑◆不同的时隙配置支持不对称数据业务，实现语音与数据业务的最优配置◆工作频段高，损耗大，信号室内传播能力差，深层覆盖难度加大◆在室内区域向室外移动时，不能采用接力切换，而只能选择硬切换（？？）◆对于的时延控制，一般要求小区路径的最大允许时延为75us（如何计算覆盖半径11.25KM）◆采用了上行同步技术，对直放站和干放的技术要求提高（二）TD室内分布系统面临问题◆原有室内分布系统天线、馈线是否兼容TD-SCDMA信号（主要是2300～2400 MHz频段）◆引入TD-SCDMA信源，原室内分布系统合路是否兼容TD-SCDMA信号◆TD-SCDMA链路预算，在考虑到GSM与TD-SCDMA射频信号线缆损耗和覆盖差异的情况下，使TD-SCDMA与GSM在不同业务下的覆盖范围如何可能保持一致◆室内分布系统的信号泄漏对室外基站覆盖的影响◆功率匹配问题。

多系统共用一个分布系统要求功率匹配，包括信号源输出功率匹配；不同频段的信号在分布系统中由于传输损耗不同产生的影响；边缘覆盖场强的不同要求；不同频段的无线电波空中损耗不同而产生的影响等◆系统间干扰及隔离要求。

GSM900、DCS1800、TD-SCDMA三种信号合路时，杂散干扰、阻塞干扰、互调干扰等系统间干扰及隔离要求必须满足（三）室内分布规划总体原则◆TD-SCDMA 室内分布系统建设以改造现有室内分布系统为主，新建室内分布系统为辅。

应充分利用原有分布系统资源，同时解决器件老化、需求变化、覆盖不足等新情况。

新建TD 分布系统应考虑和GSM、WLAN 系统共用。

◆TD-SCDMA 室内分布系统改造应确保原有GSM 网络正常运行，并为后续优化设计留有余地。

多系统共存时系统间隔离度应满足要求，避免系统间的相互干扰。

◆TD-SCDMA室内分布系统信号源主要采用宏蜂窝、微蜂窝、RRU等设备。

（四）室分覆盖场景以用户满意度为衡量标准，制定不同的质量目标，以下对几种典型应用场景的室内覆盖策略进行制定规划原则◆机场、车站、码头类应用场景：此特征是人流量较大，话务密度高，相对较为空旷，室外基站可以部分覆盖到室内，因此室外覆盖与室内覆盖应统一考虑，室内分布系统主要对室外基站的盲点和话务热点区域进行补充覆盖，室外宏基站可以直接或通过RRU间接，分配出1个或多个小区作为室内分布的信号源，这可以保证室内-室外的用户切换为更软切换。

数据业务在总的业务中占的比重相对较高，其中候机大厅、VIP 候机厅要保证数据业务的覆盖◆会展中心、会议中心、体育场馆类应用场景：此类应用场景一般为城市的标志性建筑，为扩大3G业务的社会影响和知名度，用户的话务主要以事件触发为主，所以容量估算时应预留足够的余量。

此外，会展中心、会议中心、体育场馆的新闻中心会有大量的数据业务覆盖需求。

在布置室内天线时应注意控制信号强度，不要将切换区域落在观众席中间。

◆政府、机关、公司机构的场景：室内覆盖系统必须提供优质的网络覆盖。

用户业务以话音为主，高端用户比重较大◆宾馆酒店：该场景穿透损耗较大，高端用户比重较大，语音业务和数据业务量相对较大◆娱乐场所：室内面积小，高端用户多，话务需求不高，场所数量众多且分布不集中◆地下停车场：封闭情况很好。

虽然高端用户比重较大，但话务量较小，且以语音业务为主◆购物商场和大型超市的场景：用户业务主要以话音业务为主，高峰时段在时间上呈现一定的规律性(晚上/节假日白天)，并且话务密度较大，主要考虑覆盖问题，切换则主要考虑大门出入口的切换设计。

（五）室分系统信号源选取3.1 信号源TD室内覆盖系统的信号源主要有宏蜂窝、微蜂窝、BBU+RRU、直放站几种方式。

一般来说，根据话务量和网络规划来确定信源。

但同时还需要考虑传输条件、工程可实施性、网络建设性价比等多种因素，然后综合各种因素，选取合适的信源。

◆宏蜂窝信源：主要应用在话务量高、覆盖区域大、具备机房条件的高档写字楼、大型商场、星级酒店、奥运体育场馆等重要建筑物。

◆微蜂窝信源：应用在中等话务量、中小型建筑物。

如分布系统功率不够可增加少量干放进行覆盖。

◆射频拉远信源：应用在话务量较高的写字楼、商场、酒店等重要建筑物，尤其适合建筑群的覆盖。

◆直放机信源：主要应用在覆盖区域分散的小区，补盲覆盖的电梯、地下室等场所3.2 多通道概念（1）传统的室内覆盖，所有的天线通过分布系统后，最终都通过一条主馈线汇聚到信源，在整个覆盖系统中，主干线路的载干比最为恶劣。

“多通道”的含义是指合理利用室内覆盖的特点，把通过墙壁、楼板分隔的区域信号通过独立的线缆汇聚到信源。

由此避免了主干线路载干比恶化的风险，进而优化了系统的干扰水平，提升了用户体验。

（2）“多通道”的核心思想是将基站的基带部分和射频部分分开：射频部分可以灵活地放置在室内任何地方，基带池（即BBU）集中放置使得基带可以共享，光纤连接基带池与分布于建筑中的射频拉远单元（即RRU）。

该方案具有集中部署网络容量、分布式无线覆盖、施工简便的优势。

（3）资源调度共享采用传统微基站时，必须考虑各个区域单独的话务量峰值来配置容量，资源不能共享，设备成本较高3.3信源接入方式◆单通道方式优点：建设简单，投资较少缺点：主干线载干比较差◆多通道方式优点：隔离干扰，有效降低整体噪声水平，光纤接入较少引入馈线损耗，基带资源共享调度缺点：多个信号输入接口，增加了分布系统干路的复杂性3.4射频拉远◆B BU+多通道RRU方案:BBU集中放置在机房，RRU可安装在合适楼层。

BBU与RRU之间采用光纤传输，RRU再通过同轴电缆及功分器（耦合器）等连接至天线，即主干采用光纤，支路采用同轴电缆。

由于信号通过光纤传输时损耗很小，降低了系统的馈线损耗，减少了对干放的使用。

优点：是信源安装位置灵活，可以根据需要，将RRU安装在使信源功率能够得到最充分利用的位置；缺点：是需要新拉光纤，且光纤较易损坏。

另外，由于TD-SCDMA系统是在2G系统的基础上进行改造，而2G系统大多在建筑尚未完成装修时就已布线建设；一旦装修完成，很多走线路由已经不通，重新拉线施工难度很大甚至无法重新走线。

因此，采用本方案，在设计时需要充分考虑光纤路由是否可行；同时，由于采用了多通道RRU，还要适当考虑走线井的空间。

◆B BU+单通道RRU方案：原理和BBU+多通道RRU一样，同样具备多通道RRU优势；由于采用多个单通道RRU，可以基本上不采用干放，避免了工程中中需要大量干放的缺点。

但是设计时需要考虑光纤路由是否可行。

（四）室分系统传输介质选取◆同轴电缆：同轴电缆属于无源器件，造价低，性能稳定。

工作频段合适可兼容多种制式的系统。

馈线在2000MHz的损耗与900MHz的损耗相差较大，在1900MHz的频率以上一般不采用8D和10D馈线。

原有GSM分布系统平层馈线中长度超过50m的1/2″馈线均需更换为7/8″馈线；主干馈线中长度超过30m的1/2″馈线均需更换为7/8″馈线。

◆光纤：光纤路损小，性能稳定，传输容量大。

但在建设过程中需增加专门的电转光、光转电设备，且依赖于远端供电。

在TD室内分布系统中还有一个问题是光电互转时存在时延，需要在使用中引起注意。

◆泄漏电缆：在一些特殊场景下，普通天线无法实现较好的覆盖，如隧道。

在这种情况下，使用泄漏电缆进行成串覆盖。

泄漏电缆的缺点是造价贵、安装要求严格。

（五）室分系统天馈系统选取◆无源分布系统及覆盖方案是通过无源器件进行分路，经由馈线将无线信号尽可能平均地分配到分散安装在建筑物各个区域的每一副低功率天线上，从而实现室内信号的均匀分布◆有源分布系统中加入了功率放大器这一类有源设备，信号经过各级衰耗后，到达末端时，可以利用放大器放大以达到理想的强度，保证覆盖效果（六）室分系统频率选择原则在进行3G 室内覆盖系统建设时，有两种方案，一种是同频方案，室内系统与室外系统使用相同的频率；另一种是异频方案，室内系统与室外系统使用不同的频率1：同频组网方案的优缺点：同频组网可以节省有限频谱资源；同频组网软切换成功率高，同频组网时，终端都支持同频软切换；同频组网时，基站小区互相之间有干扰,系统容量减少。

2：异频组网方案的优缺点：异频组网更浪费有限的频谱资源；异频组网硬切换成功率相对于同频组网更低，尤其是电梯内硬切换，进出电梯硬切换时，在电梯关门瞬间，硬切换成功率更低；异频组网相互之间干扰小,具有更高的容量；异频组网在导频污染严重(如高楼层)的场景覆盖时具有明显优势。

目前，对干扰难以控制的场景，建议采用异频小区；自然隔离比较好或干扰易控制的场景建议采用同频小区。

（五）室分系统天线布置原则1：天线口输出功率建议◆在地下车库、商场等较开阔环境中，天线口功率可以适当降低，建议3dBm~5dBm 。

◆住宅、酒店、写字楼等多隔断环境中，天线口功率可以适当提高，建议5dBm~10dBm 。

◆另外，对于天线确实比较稀疏（如天线间距超过三四十米以上）而又因施工难度大不能增加天线的情况下，也可以适当提高天线口功率，保证良好覆盖。

2：天线覆盖半径建议◆在较开阔环境中，如商场、停车场等，覆盖半径取8～15米。

◆在多隔断的情况下，如宾馆、夜总会等，覆盖半径取6～10米。

◆城市高层建筑环境中，多为玻璃外墙，室内分布系统的信号很容易就泄漏到室外，采取小功率、多天线的覆盖方式。

(六)GSM 室内分布系统TD-SCDMA 改造原则2.1 室内分布系统改造的一般原则室内分布系统的改造需要考虑新老系统间的功率匹配、干扰，以及对原系统器件和天馈的利旧问题。

因此，一般而言，室内分布系统的改造都要遵循以下原则：（1）性能优先◆确保原有室分系统在改造后能达到覆盖效果。

◆确保原有网络在改造后不受新室分系统干扰。

◆确保新室分系统的覆盖、质量和容量。

◆确保原有室分系统不干扰新的室分系统。

（2）利旧原则◆尽量利用原有室分系统的设备、器件和天馈，控制改造成本。

◆尽量采用原有室分系统的设计思路。

2.2 GSM 室内分布系统TD-SCDMA 改造的关键问题（1）功率匹配问题GSM 和TD-SCDMA 的频段差异如表1所示：表1 GSM 与TD-SCDMA 工作频率比较由于TD-SCDMA系统与GSM系统的工作频段差异，导致两系统的空间损耗存在较大差距。

根据自由空间路径损耗计算公式：L=32.45+20logf（MHz）+20logD（km）其中，D为传输距离，f为电波频率，可推算两个系统的空间损耗差为：△L=20log2020-20log900≈7dB因此，同等距离TD-SCDMA系统的空间损耗比与GSM系统大7dB左右。

室分规划设计原则及要点

广州室分规划设计原则及要点版本V12012-6网络优化中心目录一：概述 (3)二：基础数据收集 (3)2.1楼宇现状 (3)2.2模测数据 (3)三：小区的规划 (4)3.1载波需求计算方法 (4)3.2设备选型要求 (4)3.3 RRU规划 (4)3.4 频段规划 (6)3.5 小区划分 (6)四：天线的规划 (6)4.1天线选型 (6)4.2天线布放密度 (7)4.3天线口功率设置 (10)4.4室内外天线协同规划 (10)4.5外泄的控制 (13)五：其它注意事项 (14)一：概述本原则主要针对室分规划建设中以往存在的一些问题进行强调和细化，对常见的规划设计难点明确设计思路和具体方法，主要目的在于加强分布系统建成后的深度覆盖能力。

室分规划中天线作为信号发射点，直接关系到最终效果，是室分设计的重点和难点，因此总体原则为：选对天线、放对位置、放够数量、设够功率、室内外结合。

在其它方面，还要考虑信号尽量控制外泄、外观美化等与后继优化维护融合的问题。

总之要以最优的建设方式，一次到位解决覆盖问题和避免以后的补覆盖及给网络带来负面影响。

二：基础数据收集2.1楼宇现状设计方案中，必须包含楼宇的名称、地址、经纬度、层数、户型、建筑及内部装修材质、周边宏站、一定要收集内部结构准确的实际比例CAD图纸便于仿真。

目前信号情况反映在无线环境测试图中，但不够完善，测试时必须使用户型图做背景，进行打点测试。

同时对楼宇外观，内部结构要提供照片(内部至少包含电梯、走廊、天花、用户门口、室内户型照片等),且内部走廊处的照片必须连续，保证至少环绕一周的情况能得到体现。

2.2模测数据制订方案之前必须进行模测，以了解实际环境下的信号传播能力。

模测位置必须包括距离天线合适安装位置最远的房间及各个窗边，住宅必须包括主卧、卫生间等较屏蔽的房间。

若厂家没有模测设备，可以利用测试数据修正模型后，提供仿真图形来代替模测数据。

三：小区的规划3.1载波需求计算方法语音话务模型：0.018Erl/用户，数据业务模型：0.01PDCH/用户（按照2.7MB/PDCH计算），单载波承载语音话务：4.55Erl，单载波TCH信道：6.89载波需求 = 语音业务载波需求 + 数据业务载波需求 = 忙时人流量*0.018/4.55 + 忙时人流量*0.01/6.89遵循单小区载波数不超过8，根据载波需求最终确定划分小区数；在一般情况下，如果楼房高度不超过40层，且每层不超过10户时，1个RRU即可提供足够的容量（若下面几层做商业用途导致人流量增加，另行根据实际情况估算）。

室分工程方案

室分工程方案一、引言室分工程是指在室内建筑物中为了满足移动通信网络信号覆盖需求而进行的无线覆盖工程，也是移动通信网络建设的重要组成部分。

室分工程的目的是提高建筑物内的通信信号覆盖质量和容量，以满足人们在室内的通信需求。

因此，合理的室分工程设计和实施对于保障室内通信信号的顺畅传输至关重要。

本文旨在针对室分工程的设计和实施过程，结合实际案例和技术要求，提出一种全面的室分工程方案，以期为相关单位的工程建设提供参考和指导。

二、室分工程设计原则和要求室分工程的设计原则和要求主要包括以下几个方面：1. 依据用户需求，对室内通信信号覆盖区域进行调研和分析，了解用户通信需求和环境特点。

2. 充分考虑室内建筑物的结构特点和使用情况，根据建筑布局和空间结构确定合理的信号分布方案。

3. 选择合适的室分设备和技术方案，确保设备的稳定性和可靠性，同时尽量节约成本。

4. 保证设计方案的可行性和有效性，包括充分考虑设备的安装和维护需求，确保后期运维便捷。

5. 符合国家有关通信设备的规定和标准，确保工程的可持续发展和规范运行。

三、室分工程方案设计步骤1. 调研分析阶段在室分工程方案设计的初期阶段，需要对室内通信信号覆盖区域进行调研和分析，同时了解用户需求和环境特点。

调研分析的具体步骤包括：（1）收集相关资料和数据，包括建筑结构图、使用情况、人流量等；（2）对现有室内通信信号覆盖进行评估和测试，了解信号强度和覆盖范围；（3）分析用户通信需求和使用习惯，了解用户对通信信号的要求和期望。

2. 设计方案阶段基于调研分析的结果，设计方案阶段是室分工程方案设计的重要环节，主要包括以下几个步骤：（1）确定室内信号覆盖区域和主要覆盖点，根据建筑结构和使用情况确定信号分布方案；（2）选择合适的室分设备和技术方案，根据信号覆盖范围和建筑结构确定设备的布局和部署方式；（3）进行信号覆盖仿真和优化，保证信号的覆盖范围和质量满足用户需求；（4）编制详细的工程设计方案和设备配置表，确保设计方案的可行性和有效性。

室分设计规范及原则

室分设计规范及原则方案设计规范及原则一、移动规范及原则(一)频率配置原则中国移动TD-SCDMA可使用1880～1900MHz（F频段，原A频段）、2010～2025MHz（A频段，原B频段）和2320～2370MHz （E频段，原C频段），总计85MHz。

室内分布频率配置原则为：1.室内覆盖与室外覆盖尽量采用异频组网方式。

在频率紧张的情况下，应保证与室外有切换关系的室内小区的主载频与室外小区主载频保持异频。

2.2320～2370 MHz（E频段50MHz）目前只允许用于室内覆盖，建议将该频段主要用于热点区域TD-SCDMA系统室内覆盖的扩展频段。

(二)信源选取原则室内覆盖系统在选择信号源时，主要应根据物业点区域的话务需求、资源情况、无线环境情况和所选室内覆盖系统类型确定。

目前TD-SCDMA系统主要设备类型为基带拉远型（BBU＋RRU）基站，基带拉远型设备（BBU+RRU）能适合各类使用场景，相对于传统的信源具有组网灵活、可分散分布功率资源、易于组成超级小区等优点，非常适合作为各场景下室内覆盖系统的信源，TD室内分布信源原则上采用基带拉远型（BBU＋RRU）设备。

(三)功率配置原则TD-SCDMA室内分布选用BBU+RRU作为信源，应使用PCCPCH 信道功率进行分布系统功率预算，为保证公共信道和上下行各业务平衡，室内分布系统设计时按照PCCPCH信道功率（双码道）为32dBm 取定，对部分覆盖面积较小的场景可降低功率设计。

(四)RRU配置原则1.RRU使用原则：单通道RRU具有功率大、安装灵活，在室内分布系统建设中建议优选单通道的RRU。

2.多频段RRU的配置原则：为推动产业界对E频段的支持进度，新建室内分布系统应在部分业务需求高的站点采用支持A/E混合组网的RRU，混合组网的RRU根据厂家支持情况可采用二合一RRU或独立RRU串接；对于业务需求高的室内分布系统，如现有A频段载波不能满足业务需求，鉴于目前E频段终端不能有效吸收业务量，可通过新增F频段RRU进行扩容3.RRU分区规划原则：对于使用多个RRU覆盖的物业点需进行RRU的覆盖分区规划，规划时应使得各个RRU分区间的隔离度尽可能高（建议隔离度应大于12dB），以利于提高空分复用性能及后期扩容，降低改造工作量。
