长输管道的检测-2

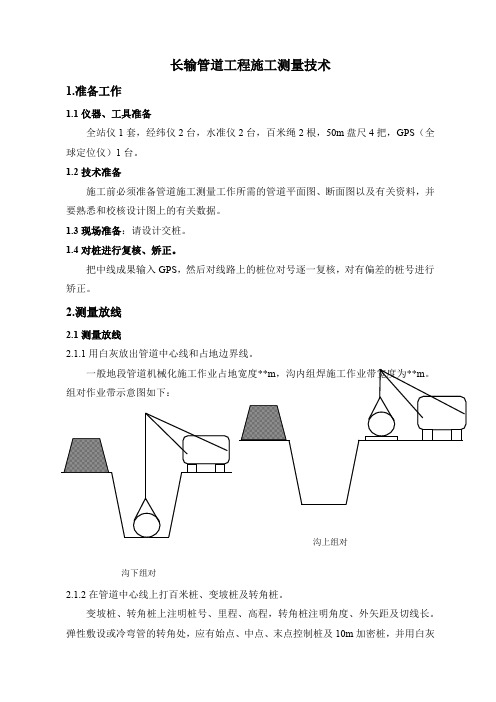

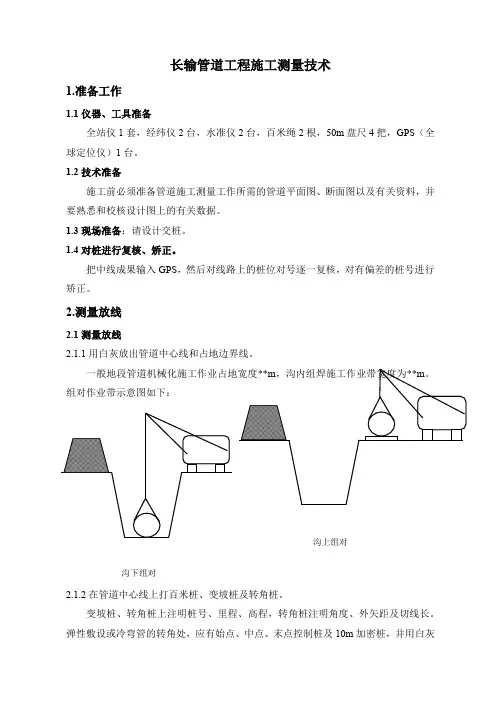

长输管道工程施工测量技术1.准备工作1.1仪器、工具准备全站仪1套，经纬仪2台，水准仪2台，百米绳2根，50m盘尺4把，GPS（全球定位仪）1台。

1.2技术准备施工前必须准备管道施工测量工作所需的管道平面图、断面图以及有关资料，并要熟悉和校核设计图上的有关数据。

1.3现场准备：请设计交桩。

1.4对桩进行复核、矫正。

把中线成果输入GPS，然后对线路上的桩位对号逐一复核，对有偏差的桩号进行矫正。

2.测量放线2.1测量放线2.1.1用白灰放出管道中心线和占地边界线。

一般地段管道机械化施工作业占地宽度**m，沟内组焊施工作业带宽度为**m。

组对作业带示意图如下：沟上组对沟下组对2.1.2在管道中心线上打百米桩、变坡桩及转角桩。

变坡桩、转角桩上注明桩号、里程、高程，转角桩注明角度、外矢距及切线长。

弹性敷设或冷弯管的转角处，应有始点、中点、末点控制桩及10m加密桩，并用白灰放出弧线。

百米桩、变坡桩及转角桩均采用木桩，其中百米桩40×40×400mm 、变坡桩30×30×300mm ，转角桩50×50×500mm 。

2.1.3对管道线路上的材质、规格、防腐等级变化分界点做出明显标志，即打木桩并把桩顶涂红，在桩的前后标明分界点两边的变化情况。

国家重点保护的珍贵植物、文物等做出明显保护标志，即用栅栏围护，做好警示牌。

2.2一般地段管沟开挖施工测量2.2.1根据管径大小、埋设深度以及土质情况，决定开槽宽度，并在地面上定出槽边线的位置。

2.2.2定平行轴线桩：将控制桩、变坡桩、转角桩平移到堆土一侧，距管沟边线0.2m 处，并在施工作业带边界线上加设百米桩，如下图：2.2.3开挖过程中，采用腰桩控制槽底高程。

在开挖时，在槽坡上（距槽底约1m 左右），钉一排与平行轴线相对应的桩。

用来控制槽底高程，以达到严格控制管道高程的目的，如下图：施工作业带边线 施工作业带边线百米桩平行轴线平行轴线桩管沟边线管沟中心线管沟边线平行轴线桩示意图平行轴线桩腰桩h 下返数腰桩控制槽底示意图2.3跨越管道的施工测量 2.3.1基础的施工测量2.3.1.1基础定位：根据图纸要求，利用经纬仪放出定位轴线，如下图：2.3.1.2基础施工测量根据土质性质确定放坡系数，然后用白灰放出管沟开挖线，并在四周打八个定位小木桩作为控制基础的依据，如下图：2.3.1.3基础高程测量在开挖基坑过程中，根据已有控制桩利用水准仪严格控制高程。

浅析长输管道清管及内检测长输管道是重要的能源运输方式，其安全运行对能源供应和经济发展具有重要意义。

长期以来，长输管道清管和内检测是管道安全管理的核心内容之一。

本文将对长输管道清管及内检测进行浅析，以期为长输管道安全管理提供一些参考和借鉴。

一、长输管道清管长输管道在长期运行过程中很容易产生内壁结垢和腐蚀，对管道的安全运行构成威胁。

长输管道清管工作就显得尤为重要。

1、清管的方法长输管道清管主要采用机械清除和化学清洗两种方式。

机械清除是通过管道清扫机、刷子或者水流等方式对管道内壁进行清洗，一般适用于结垢较轻的管道。

化学清洗则是通过投入清洗剂溶解结垢和腐蚀产物，然后再用水冲洗干净，适用于结垢较为严重的管道。

2、清管的难点长输管道清管存在一些难点，比如对管道清洗的效果难以保证、对管道设备的损伤以及清洗废水处理等问题。

在清管过程中需要谨慎操作，并且采取有效的措施，以确保清洗的效果和安全。

3、清管的意义长输管道清管工作的主要意义在于延长管道使用寿命、保障管道安全运行以及提高管道运输效率。

清管工作的重要性不言而喻。

二、长输管道内检测长输管道内检测是为了及时发现管道内部的缺陷、腐蚀和损坏等问题，以便进行修复和维护，确保管道安全运行。

长输管道内检测主要采用超声波检测、磁粉探伤、射线探伤以及超声波测厚等技术。

这些技术可以有效地检测出管道内部的缺陷和腐蚀情况，为管道的修复和改造提供依据。

长输管道内检测存在一些难点，比如检测技术的精准度和可靠性、检测设备的适用情况以及对管道运行的干扰等问题。

在内检测过程中需要严格控制各项技术参数，确保检测的准确性和可靠性。

长输管道清管及内检测是保障管道安全运行的重要措施，其重要性不言而喻。

在进行清管及内检测工作时，需要严格执行相关标准，确保工作的质量和安全。

还需要不断引进新技术，提高清管和内检测的效率和准确性，以保障长输管道的安全运行。

浅析长输管道清管及内检测长输管道清管及内检测是管道运营和维护中非常重要的环节。

长输管道作为能源运输的重要通道，其安全运行直接关系到能源供应的稳定和国家经济发展的持续。

对长输管道的清管和内检测工作必须高度重视，做到及时、全面、准确，确保长输管道的安全运行。

一、清管工作长输管道的清管工作一般包括机械清管、水力清管和化学清管三种方式，清管工作的目的是清除管道内部沉积物和杂物，消除管道内的腐蚀和结垢，保证管道的畅通和安全运行。

1. 机械清管机械清管是通过机械设备清除管道内的杂物和沉积物，常见的设备有管线清洗车、管道除垢机等。

机械清管可以快速、彻底地清除管道内的污物，恢复管道的流通状态，是清管工作中常用的一种方式。

2. 水力清管水力清管是通过高压水流冲击管道内的污物和沉积物，将其冲刷出管道，常见的设备有高压水射流清洗车。

水力清管具有操作简单、清洁彻底等优点，而且不会损坏管道内壁，因此在清管作业中也有着广泛的应用。

3. 化学清管化学清管是通过投放特定的化学清洗剂，溶解管道内的结垢和污物，达到清洁管道的目的，常见的清洗剂有碱性清洗剂、酸性清洗剂等。

化学清管通常需要严格控制清洗剂的投放浓度和清洗时间，以免对管道材质造成腐蚀，因此在清管作业中需要严格按照操作规程进行。

二、内检测工作长输管道的内检测工作是通过将检测设备送入管道内部，对管道的内部情况进行检测和评估，发现管道内部存在的问题和隐患，进行及时修复和处理，确保管道的安全运行。

1. 内壁测厚内壁测厚是通过超声波或磁粉探伤等方式对管道内壁厚度进行检测，发现管道内壁腐蚀、磨损和损伤等情况，评估管道的使用寿命和安全状况。

内壁测厚是长输管道内检测工作中的一项重要内容，可以及时发现管道内壁的问题，为管道的维护和修复提供准确的数据支持。

2. 内部泄漏检测内部泄漏检测是通过检测设备对管道内部进行检测，发现泄漏和渗漏等问题。

常见的内部泄漏检测设备有内部泄漏探测器、气体检测仪等，可以对管道内部的泄漏情况进行实时监测和检测，保障管道的安全运行。

简述石油天然气长输管道的泄漏原因及检测方法摘要：随着近年来我国油气行业的稳定发展，管道运输也成为了石油天然气的主要运输方式，油气管道建设规模是当前国家经济发展的重要标志。

基于油气输送管道建设长度的增加，运行使用年限的不断延长，管道泄漏的发生概率也将逐渐提升，因此作为一项关系到群众生产生活的重要工作，管道安全性问题也是当前社会广泛关注的重点问题。

为进一步减少和控制管道泄漏风险，我们更应该加强对针对性技术的研究，在发现问题的同时有效解决问题。

关键词：石油天然气；长输管道；泄露原因；检测方法在群众生活水平全面提升背景下，人们对石油天然气的需求量也在不断增加，衍生了各种石油天然气长输管道工程。

在管道运行环节中，经常会出现各种泄露事故和问题，这不仅会对生产建设带来显著影响，同时还会严重威胁群众生活的安全性。

因此在石油天然气长输管道运行中，更需要及时将泄漏点进行检测，从而及时发现并解决问题。

针对这种情况，本文就将对石油天然气长输管道的泄露原因作为研究基础，进一步进行对检测方法的探究，希望对这一行业的长远运行和发展提供更有效的帮助和指导作用。

1石油天然气管道泄漏的主要原因1.1管道质量问题管道材料、施工质量和焊接技术是对管道质量产生影响的关键性因素，也是造成管道破损泄漏的主要因素。

目前管道质量出现不合格的问题主要集中在两个方面：管道材料不合格，一些施工企业并没有对管道质量问题引起关注，甚至在施工过程中使用质量不佳的材料，这些质量欠佳的材料混入工程中必然会对工程质量整体提升产生负面影响。

此外，一些施工单位自身管理机制存在不严谨的情况，一线施工人员专业技术水平无法满足实际工作标准，致使管道焊接质量低下，甚至存在暴力施工问题，这必然会对油气管道工程运行和发展带来严重的安全隐患。

1.2管道腐蚀石油天然气长输管道泄漏的主要原因之一是管道腐蚀，这一因素占据着管道事故的一半左右。

对管道腐蚀造成影响的原因分为两个，首先石油天然气长输管道输送的介质品种不能满足基本施工要求，其中杂质成分较多，在运行环节中受到氧化作用的影响，必然会对管道内部产生腐蚀。

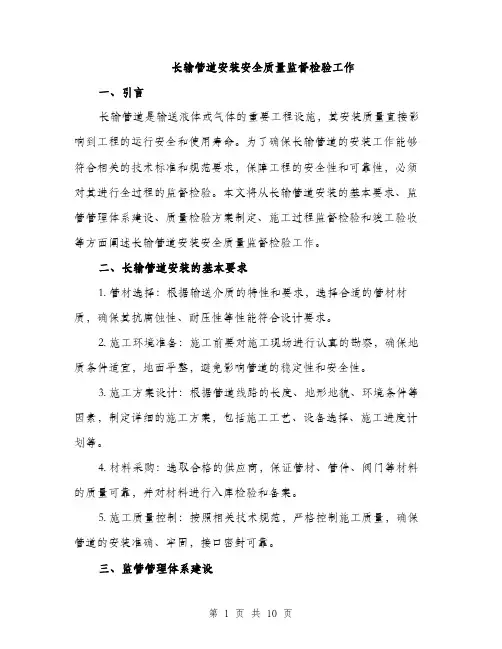

长输管道安装安全质量监督检验工作一、引言长输管道是输送液体或气体的重要工程设施，其安装质量直接影响到工程的运行安全和使用寿命。

为了确保长输管道的安装工作能够符合相关的技术标准和规范要求，保障工程的安全性和可靠性，必须对其进行全过程的监督检验。

本文将从长输管道安装的基本要求、监管管理体系建设、质量检验方案制定、施工过程监督检验和竣工验收等方面阐述长输管道安装安全质量监督检验工作。

二、长输管道安装的基本要求1. 管材选择：根据输送介质的特性和要求，选择合适的管材材质，确保其抗腐蚀性、耐压性等性能符合设计要求。

2. 施工环境准备：施工前要对施工现场进行认真的勘察，确保地质条件适宜，地面平整，避免影响管道的稳定性和安全性。

3. 施工方案设计：根据管道线路的长度、地形地貌、环境条件等因素，制定详细的施工方案，包括施工工艺、设备选择、施工进度计划等。

4. 材料采购：选取合格的供应商，保证管材、管件、阀门等材料的质量可靠，并对材料进行入库检验和备案。

5. 施工质量控制：按照相关技术规范，严格控制施工质量，确保管道的安装准确、牢固，接口密封可靠。

三、监管管理体系建设1. 监管机构组织建设：建立专门的管道安装监督部门，配备专业化的工作人员，负责制定管道安装相关的管理制度和技术标准，并组织实施。

2. 监管管理制度建设：制定管道安装监管管理制度，明确相关工作职责、权责关系和工作流程，建立健全的监管管理机制。

3. 人员培训与资质认证：培训和考核监管人员的专业知识和技能，加强对监管人员的资质认证工作，确保其监督检验能力和水平。

四、质量检验方案制定1. 管材质量检验：对管材进行外观检查、尺寸测量、材质分析等工作，确保管材符合相关的技术标准和规范要求。

2. 焊接接头质量检验：对焊缝进行尺寸检查、无损检测和机械性能测试，确保焊接质量合格。

3. 防腐层质量检验：对防腐层进行厚度测量、附着力测试和耐腐蚀性能试验，确保防腐层的质量可靠。

油气长输管道定期检验细则模版一、检验目的和依据1.目的本检验旨在确保油气长输管道的安全运行及预防事故的发生，保护环境和人身财产安全。

2.依据本检验依据国家相关法律法规和标准，包括《石油和天然气管道定期检验技术规范》等进行。

二、检验范围和周期1.范围本次检验范围包括油气长输管道的全线设备、工艺装置以及相关附属设施。

2.周期油气长输管道定期检验周期为每年一次，具体时间由管理部门根据实际情况确定。

三、检验项目及内容1.管道外观及防腐检查包括对管道外观进行检查，确认是否有明显破损、锈蚀等情况，并对防腐层进行检测和评估。

2.管道材质和强度检验对管道材质进行抽样检测，确认材质的可靠性和适用性，并进行管道强度测试，确保管道的结构安全。

3.管道压力测试以标准工作压力为基准，对管道进行压力测试，确保管道的耐压性和密封性。

4.管道泄漏检测利用现场泄漏检测仪器，对管道进行泄漏检测，排除潜在的泄漏隐患。

5.阀门和管道连接件检查检查管道上的阀门和连接件，确认是否有异常磨损、松动等情况，并进行必要的维护和更换。

6.管道设备安全防护检查对管道上的设备和安全防护装置进行检查，确保其功能正常，避免事故发生。

7.管道油气品质检测抽取油气样品进行质量检测，排除管道内沉积物、杂质等对油气品质的影响。

四、检验程序和要求1.组织人员组织检验的人员应具备相关技术资质和经验，并按照检验要求进行操作。

2.检验准备提前做好检验计划和准备工作，包括检验仪器设备的校准和准备，确保检验过程的顺利进行。

3.检验过程按照上述检验项目的内容，依次进行检验和测试，记录检验数据和结果，并进行分析和评估。

4.检验报告编制检验报告，详细记录检验的过程、结果和评估，并提出相应的管道维护和修复建议。

五、附则1.本细则适用于所有油气长输管道的定期检验，检验单位应在检验过程中遵守相关的操作规范和安全规定。

2.对于发现的异常情况和问题，检验单位应及时向管理部门报告，并根据情况采取相应的措施进行处理。

油气长输管道定期检验细则
可能因所在国家或地区的法律法规而有所不同。

以下是一般的定期检验细则，供参考：
1. 检验周期：根据管道安全管理要求，油气长输管道一般每年进行一次定期检验。

具体时间可根据管道的使用情况和年度安全评估结果来确定。

2. 检验内容：定期检验应包括对管道的整体结构、防腐层、焊缝、支架、焊口等进行检查，并对可能存在的漏损、腐蚀、机械损伤等问题进行评估。

同时，还需要对管道的通风系统、泄漏检测装置、防火防爆设施等进行检查和测试。

3. 检验方法：管道定期检验一般采用非破坏性检测（如超声波检测、射线检测等）和破坏性检测（如取样检测等）相结合的方法进行。

对于特殊情况下的管道，还可以采用内窥镜检查、水压试验等方法进行检测。

4. 检验标准：管道的定期检验应符合所在国家或地区的相关法律法规和技术标准，如API标准、ASME规范等。

5. 检验报告：每次定期检验完成后，应编制详细的检验报告，将检验结果和存在的问题记录下来，并提出相关的维修、更换或改进意见。

6. 功能测试：在定期检验中，还应进行管道设备和装置的功能测试，如防爆阀、泄漏检测装置、安全阀等是否正常工作。

除了定期检验外，还应在管道运营期间进行定期维护和日常巡检，确保管道的安全运行。

同时，对于有特殊情况的管道，如地震地区、高温地区等，还应按照相关规定制定相应的特殊检验细则。

谈长输油气管道的泄漏检测和定位问题长输油气管道是国家能源运输的重要通道，但是随着管道年龄的增长和外部环境的影响，管道泄漏问题成为制约管道安全运行的重要因素之一。

对长输油气管道的泄漏检测和定位问题进行研究，对于保障管道运行安全具有重要的意义。

一、长输油气管道泄漏检测的方法1. 常规检测方法常规的泄漏检测方法主要包括巡检、静压试验和压力监测。

巡检是通过人工巡视管道，发现泄漏迹象。

虽然这种方法可以有效发现泄漏，但是工作效率低下，费用高昂。

静压试验是将管道内部充入一定压力的油气，然后关闭管道，观察一定时间内压力变化情况。

然而这种试验需要停产，且只能发现泄漏而无法定位泄漏点。

压力监测是在管道上设置压力传感器，通过实时监测管道压力变化情况来判断是否有泄漏。

但是这种方法不能精确定位泄漏点。

2. 新技术检测方法随着科技的发展，一些新技术也被应用于长输油气管道的泄漏检测中。

其中包括红外线检测技术、超声波检测技术、气体检测技术等。

红外线检测技术是利用光纤传感器和红外热像仪来监测管道表面的温度变化，从而发现泄漏点。

超声波检测技术则是通过超声波传感器来检测管道内部的异常声音，从而定位泄漏点。

气体检测技术是通过管道内部喷射气体，然后利用气体传感器监测管道外部是否泄露气体来判断泄漏点。

这些新技术方法在一定程度上提高了泄漏检测的精确度和效率。

二、长输油气管道泄漏定位的问题1. 泄漏点定位的困难长输油气管道的泄漏点往往位于地下，而且管道长度较长，因此一旦发生泄漏很难立即发现和定位。

而且管道周围的环境复杂多变，包括土壤状况、地形地貌、植被覆盖等因素，使得泄漏点定位变得十分困难。

管道运行时的高压油气使得泄漏点的油气流速很快，也增加了泄漏点的定位难度。

2. 定位技术的发展针对长输油气管道泄漏定位的困难，一些新的定位技术也逐渐应用于管道运行中。

地面遥感技术是通过卫星遥感和无人机技术，对管道周围的地表情况进行高分辨率的遥感，从而发现地表异常变化，进而定位管道泄漏点。

简述长输管道的全面检验方法随着经济的发展以及各行业对能源需求的总量的增长，改变能源的运输方式已经成为各企业之间优化资源配置的重要方式之一。

在这种环境下，长输管道的出现无疑成为液体及气体等能源输送的重要关注方向。

但是，如果想长期的保证运输条件的安全有效，离不开对长输管道的全面监控与检验。

标签：长输管道；全面检验；检验方法长输管道的全面检验能力的高低直接影响着长输管道运输行业稳定的运行与发展。

接下来，本文就从长输管道的作用、检测方法、内检技术几个方面对长输管道的全面检验进行简要介绍。

1长输管道的作用长输管道是一种可以把液体物质或者气体物质，由供应方直接输送到用户处的长距离物质运输管道，由于这一类管道用于大量物质的运输，所以有着管路管径尺寸大，运输距离长，辅助的配套工程多等特点。

这种方式可以更为高效的完成原油、天然气等物质的运输，并且可以节约运输成本。

2长输管道的全面检验方法长输管道的检验有其固有流程，该流程主要包括检验前的准备工作，长输管道的资料审查，编制长输管道的检验方案，对长输管道的外观、材质、管道规格、漏点、安全附件进行分项检验，依据检验过程和检验结果出具检验报告，进行后续相关处理工作。

接下来本文就对其中的分项检查进行简要的叙述。

2.1长输管道的外观检查长输管道的外观检查也叫做宏观检查，主要包括对组件的泄漏情况，位置与管路形变情况，绝热层与防腐层情况，支架、阀门、法兰等情况，运行过程等进行检查。

（1）对长输管道的泄漏检查，主要集中在管道的法兰连接处、阀门处是否出现了泄漏状况，对于运输液态物质的长输管道，可检查管道周围是否有液态物质的滴落；对于气态物质的长输管道，则需要通过专用的设备来对泄漏的气体进行检测。

这项检查要结合巡检人员的检查情况，划出重点检查区域，对重点检查区域进行专项检查，发现问题及时记录。

（2）对管道位置与管路变形情况的检查，主要查看U型弯、管道间距、支架连接处、管墩连接处的设置与变形情况。
