浅谈变电站继电保护以及综合自动化改造

220kV智能变电站继电保护及自动化分析
智能变电站继电保护及自动化是现代电力系统中的重要组成部分，它能够对电力系统进行可靠的安全保护和自动化控制。

本文将针对220kV智能变电站的继电保护和自动化进行分析。

继电保护是指针对电力系统中的故障情况进行保护动作的一种自动化系统。

在220kV 智能变电站中，继电保护系统主要包括主保护和备用保护两部分。

主保护设备通过对电路参数进行实时监测，一旦发现故障情况，就会触发动作保护，切断故障区域与系统其他部分的连接。

备用保护设备在主保护设备故障时，起到备份和补充的作用，保证系统的连续运行和可靠性。

自动化控制是指对电力系统中的操作进行自动化处理的一种手段。

在220kV智能变电站中，自动化控制系统主要包括监控、调度、数据采集和信息处理等功能。

通过现场监控设备的数据采集，自动化控制系统可以实时监测变电站的运行状态和装置参数，监控系统不仅能够提供变电站的运行状态，还能实现对设备的故障诊断和维护管理。

自动化控制系统还可以通过远程控制的方式，对变电站进行远程操作和控制，提高操作效率和安全性。

在220kV智能变电站中，继电保护和自动化控制紧密结合，互为支撑。

继电保护系统通过对电力系统中的故障情况进行监测和保护，保证变电站的安全运行；自动化控制系统通过对变电站的运行状态进行监控和控制，提高变电站的运行效率和可靠性。

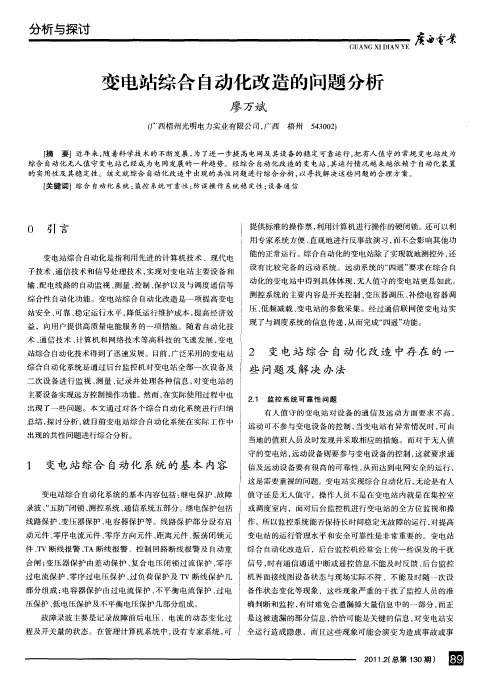

变电站综合自动化的发展现状及其改造问题探讨介绍了变电站综合自动化系统的功能要求和现阶段常见的几种工作模式,重点分析了变电站综合自动化改造中的常见问题及相关解决方法。

标签：变电站综合自动化;功能要求;工作模式;改造问题1 变电站综合自动化的基本概念变电站综合自动化是将变电站的二次设备(包括测量仪表、信号系统、自动装置和远动装置等)经过功能的组合和优化设计,利用先进的计算机技术、现代电子技术、通信技术和信号处理技术实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护,以及调度通信等综合性的自动化功能。

变电站综合自动化具有功能综合化;设备、操作、监视微机化;结构分布分层化;通信网络光缆化及运行管理智能化的特征。

它的出现为变电站的小型化、智能化、扩大监控范围及变电站的安全可靠、优质、经济运行提供了数据采集及监控支持而且在其基础上可以实现高水平的无人值班变电站的管理。

同时,变电站综合自动化是电网调度自动化不可分离的十分重要的基础自动化。

只有通过厂站自动化装置和系统向调度自动化系统提供完整可靠的信息,调度中心才有可能了解和掌握电力系统实时运行状态和厂站设备工况,才能对其控制做出决策;同样,要实现调度控制中心的远程控制操作,也只有依靠变电站自动化装置才能完成或执行操作命令的任务。

可以说,一个完整、先进、可靠的变电站综合自动化,是实现高水平的电网调度自动化的基础。

2 变电站综合自动化系统的功能要求变电站综合自动化系统,即利用多台微型计算机和大规模集成电路组成的自动化系统,代替常规的测量和监视仪表,代替常规的控制屏、中央信号系统和远动屏,根据常规的继电保护装置不能与外界通信的缺陷。

变电站综合自动化系统可以采集到比较齐全的数据和信息,利用计算机的高度计算能力和逻辑判断功能,可方便的监视和控制变电站内各种设备的运行和操作。

一般的来说,变电站综合自动化主要包括数据采集及通讯、数据处理、安全监视、微机保护、开关操作、电压无功控制、远动及自诊断等功能。

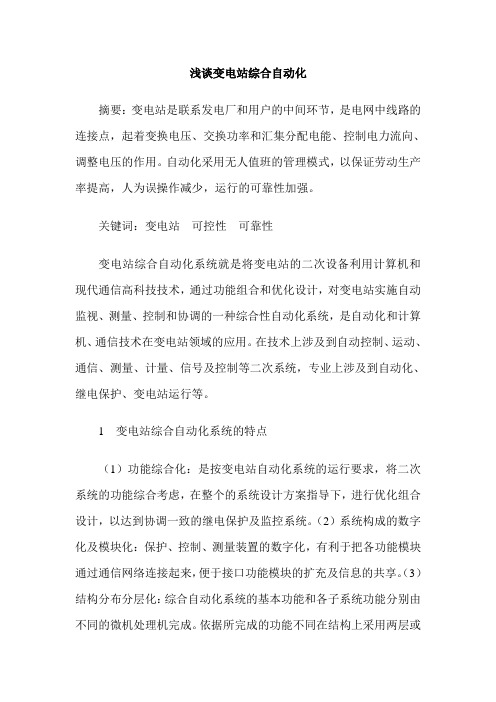

浅谈变电站综合自动化摘要：变电站是联系发电厂和用户的中间环节，是电网中线路的连接点，起着变换电压、交换功率和汇集分配电能、控制电力流向、调整电压的作用。

自动化采用无人值班的管理模式，以保证劳动生产率提高，人为误操作减少，运行的可靠性加强。

关键词：变电站可控性可靠性变电站综合自动化系统就是将变电站的二次设备利用计算机和现代通信高科技技术，通过功能组合和优化设计，对变电站实施自动监视、测量、控制和协调的一种综合性自动化系统，是自动化和计算机、通信技术在变电站领域的应用。

在技术上涉及到自动控制、运动、通信、测量、计量、信号及控制等二次系统，专业上涉及到自动化、继电保护、变电站运行等。

1 变电站综合自动化系统的特点（1）功能综合化：是按变电站自动化系统的运行要求，将二次系统的功能综合考虑，在整个的系统设计方案指导下，进行优化组合设计，以达到协调一致的继电保护及监控系统。

（2）系统构成的数字化及模块化：保护、控制、测量装置的数字化，有利于把各功能模块通过通信网络连接起来，便于接口功能模块的扩充及信息的共享。

（3）结构分布分层化：综合自动化系统的基本功能和各子系统功能分别由不同的微机处理机完成。

依据所完成的功能不同在结构上采用两层或三层式布置。

（4）操作监视屏幕化：当变电站有人值班时，人机联系在当地监控系统的后台机(或主机)上进行，当变电站无人值班时，人机联系功能在远方的调度中心或操作控制中心的主机或工作站上进行，不管那种方式，操作维护人员面对的都是CRT屏幕，操作的工具都是键盘或鼠标。

（5）测量显示数字化：常规指针仪表被CRT显示器上的数字显示所替代，人工抄录完全由打印机打印、报表取代，提高了测量的精度和管理的科学性。

（6）通信局域网络化、光纤化：具有较强的抗电磁干扰能力，能够实现高速数据传输、实时报文、满足实时性要求，组态灵活，易于扩展、可靠性大大提高、减少了电缆用量、方便施工。

（7）运行管理智能化：体现在无人值班、人机对话及操作的屏幕化、制表、打印、越限监视和系统信息管理、建立实时数据库和历史数据库、开关操作及防误操作闭锁等方面。

浅谈变电站综合自动化改造摘要：近年来，将变电站由常规站改为综自站渐渐成为一种趋势。

综自改造后的变电站，其运行情况越来越依赖于自动化装置的实用性及成熟性。

该文就改造中出现的问题做出相应分析，以寻找解决这些问题的合理方案。

关键词：变电站综合自动化改造1 改造的内容对于110kV变电站的改造通常是为了满足当地电力发展需要的，提高电网供电可靠性，实现调度自动化。

从目前来看，110kV变电站自动化技术的飞速发展，为变电站自动化改扩建的实施提供了大量实际借鉴经验和技术支撑。

变电站综合自动化是将变电站的二次设备(包括控制设备、信号传输、继电保护及自动装置、运动装置)利用微机技术，经过功能的重新组合，实现信息共享，对变电站实施自动监控、测量、控制和协调。

综合自动化系统能及时地向变电站值班人员和调度人员提供详细的信息，甚至可以提供改变系统运行参数的各种参考性意见，对变电站的安全，经济运行提供了有力的技术保证。

近年来，110kV变电站自动化改造工程较多，老旧变电站选用何种类型变电站自动化是要明确的问题。

当前变电站系统的类型主要有RTU型自动化系统和微机监控系统。

RTU型自动化系统设计思想面向功能，集中组屏，其结构简单，功能单一。

早期的变电站自动化集中在“四遥”(遥控、遥信、遥测、遥调)改造方面，实现调度对全站的四遥。

方式是通过RTU(远方终端设备，装在变电站)和MTU(装在调度所)作为接口设备，经载波或光缆通讯(串行信号)实现四遥功能。

这样的自动化不要求各种二次设备都微机化，使用过去的常规二次设备就能实现四遥。

计算机监控系统设计思想面向对象，采用分层分布式结构，即可集中组屏又可分散布置，功能多样。

目前部分电网更进一步的将各站的低频-低压减载装置经网络通信，组成电网安全稳定装置。

有选择、有闭锁地甩负荷。

220kV变电站自动系统的改造模式也有两种方式可选择:即采用RTU方式和计算机监控系统方式。

一般认为对电动闸刀有遥控要求，采用集中监控，少人(留守)值班模式的变电站应采用计算机监控系统方式改造；而只对开关有遥控要求，采用集中监视则推荐采用RTU方式改造。

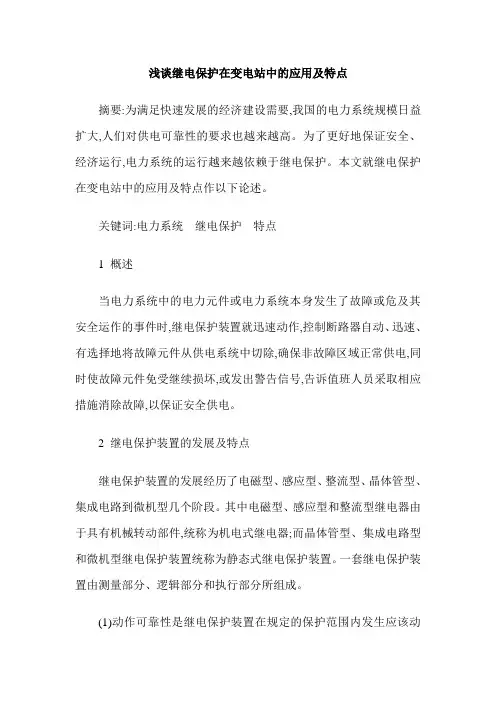

浅谈继电保护在变电站中的应用及特点摘要:为满足快速发展的经济建设需要,我国的电力系统规模日益扩大,人们对供电可靠性的要求也越来越高。

为了更好地保证安全、经济运行,电力系统的运行越来越依赖于继电保护。

本文就继电保护在变电站中的应用及特点作以下论述。

关键词:电力系统继电保护特点1 概述当电力系统中的电力元件或电力系统本身发生了故障或危及其安全运作的事件时,继电保护装置就迅速动作,控制断路器自动、迅速、有选择地将故障元件从供电系统中切除,确保非故障区域正常供电,同时使故障元件免受继续损坏,或发出警告信号,告诉值班人员采取相应措施消除故障,以保证安全供电。

2 继电保护装置的发展及特点继电保护装置的发展经历了电磁型、感应型、整流型、晶体管型、集成电路到微机型几个阶段。

其中电磁型、感应型和整流型继电器由于具有机械转动部件,统称为机电式继电器;而晶体管型、集成电路型和微机型继电保护装置统称为静态式继电保护装置。

一套继电保护装置由测量部分、逻辑部分和执行部分所组成。

(1)动作可靠性是继电保护装置在规定的保护范围内发生应该动作的故障时,保护装置应能可靠地动作,而在任何不应动作的情况下,保护装置不应误动。

任何电力设备都不允许在无继电保护的状态下运行,可靠性是对继电保护装置性能的最根本的要求。

(2)动作选择性指首先由故障设备或线路本身的保护切除故障,当故障设备或线路本身的保护或断路器拒动时,才允许由相邻设备保护、线路保护或断路器失灵保护来切除故障。

上、下级电网继电保护之间的整定,应遵循逐级配合的原则,以保证电网发生故障时有选择性地切除故障。

切断系统中的故障部分,而其他非故障部分仍然继续供电。

(3)动作灵敏性指对于其保护范围内发生故障或不正常运行状态的反应能力,保护装置应具有必要的灵敏系数,通过继电保护的整定值来实现。

(4)动作速动性指保护装置应能迅速动作切除故障,以提高电力系统并列运行的稳定性,减少用户在电压降低情况下的工作时间,缩小故障元件的损坏程度,还有利于电弧闪络处的绝缘强度恢复,从而提高再送电的成功率。
