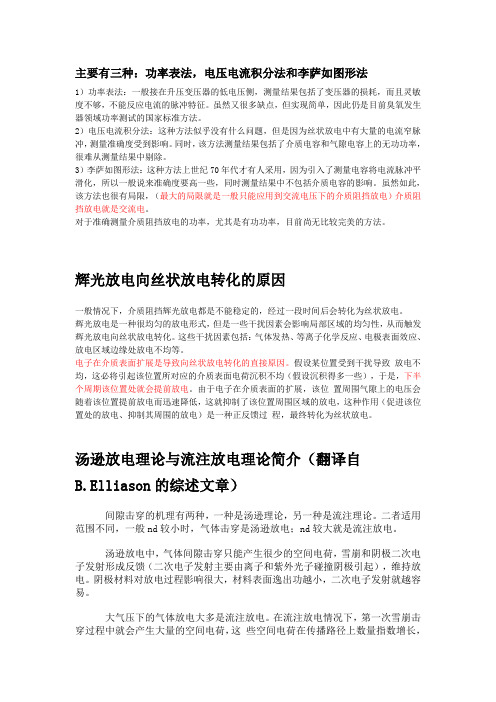

主要有三种:功率表法,电压电流积分法和李萨如图形法1)功率表法:一般接在升压变压器的低电压侧,测量结果包括了变压器的损耗,而且灵敏度不够,不能反应电流的脉冲特征。
虽然又很多缺点,但实现简单,因此仍是目前臭氧发生器领域功率测试的国家标准方法。
2)电压电流积分法:这种方法似乎没有什么问题,但是因为丝状放电中有大量的电流窄脉冲,测量准确度受到影响。
同时,该方法测量结果包括了介质电容和气隙电容上的无功功率,很难从测量结果中剔除。
3)李萨如图形法:这种方法上世纪70年代才有人采用,因为引入了测量电容将电流脉冲平滑化,所以一般说来准确度要高一些,同时测量结果中不包括介质电容的影响。
虽然如此,该方法也很有局限,(最大的局限就是一般只能应用到交流电压下的介质阻挡放电)介质阻挡放电就是交流电。
对于准确测量介质阻挡放电的功率,尤其是有功功率,目前尚无比较完美的方法。
辉光放电向丝状放电转化的原因一般情况下,介质阻挡辉光放电都是不能稳定的,经过一段时间后会转化为丝状放电。
辉光放电是一种很均匀的放电形式,但是一些干扰因素会影响局部区域的均匀性,从而触发辉光放电向丝状放电转化。
这些干扰因素包括:气体发热、等离子化学反应、电极表面效应、放电区域边缘处放电不均等。
电子在介质表面扩展是导致向丝状放电转化的直接原因。
假设某位置受到干扰导致放电不均,这必将引起该位置所对应的介质表面电荷沉积不均(假设沉积得多一些),于是,下半个周期该位置处就会提前放电。
由于电子在介质表面的扩展,该位置周围气隙上的电压会随着该位置提前放电而迅速降低,这就抑制了该位置周围区域的放电,这种作用(促进该位置处的放电、抑制其周围的放电)是一种正反馈过程,最终转化为丝状放电。
汤逊放电理论与流注放电理论简介(翻译自B.Elliason的综述文章)间隙击穿的机理有两种,一种是汤逊理论,另一种是流注理论。
二者适用范围不同,一般nd较小时,气体击穿是汤逊放电;nd较大就是流注放电。
介质阻挡放电-发射光谱测定偏二甲肼介质阻挡放电-发射光谱测定偏二甲肼引言:偏二甲肼是一种重要的有机氮化合物,广泛用于冶金、化工等工业生产中作为还原剂、发泡剂等。
但由于其具有高度活性和易燃性等特点,使得在生产和储存过程中很容易发生火灾和爆炸事故。
因此,准确测定偏二甲肼的浓度和纯度对于确保生产过程的安全和稳定具有重要意义。
一种常用的测定偏二甲肼浓度和纯度的方法是介质阻挡放电-发射光谱测定法(DBD-OES)。
介质阻挡放电是一种通过交变电场和局部放电的方式来激发气体中的化学物质产生辐射,进而分析其组成和浓度的方法。
本文将详细介绍DBD-OES的原理、实验步骤和应用。
一、原理介质阻挡放电-发射光谱测定法基于放电现象的原理进行分析,通过使用高频交流电场在介质隔板中产生局部放电,激发偏二甲肼等化学物质中的原子和分子产生辐射光。
由于不同化学元素和分子的辐射光谱有特定的频率和强度,在接收到辐射光后,可以通过测量其光谱特性来确定偏二甲肼的浓度和纯度。
二、实验步骤1. 实验设备准备:DBD-OES测定系统包括高频电源、石英管、光学系统等。
首先,确保各设备工作正常,石英管清洁无污染。
2. 样品制备:取一定量的偏二甲肼样品,将其稀释到适当浓度,以便后续分析。
3. 实验条件设定:根据实际需求,调整高频电源的频率和功率,以及介质隔板和电极之间的间距,以达到最佳放电条件。
4. 实验操作:将调节好的样品注入石英管中,并连接到测定系统中。
通过高频电源产生交流电场,并在介质隔板上产生局部放电。
在放电过程中,收集产生的辐射光,并通过光学系统将光信号传至光谱仪进行分析。
5. 光谱数据分析:将得到的光谱数据进行整理和分析,通过对不同化学元素和分子特征峰的测量,确定偏二甲肼的浓度和纯度。
三、应用DBD-OES测定法在工业生产中广泛应用于偏二甲肼浓度和纯度的分析。
优点包括不需要样品前处理、分析时间短、操作简便等。
通过测定偏二甲肼的浓度,可以及时发现生产过程中可能存在的异常情况,以避免火灾和爆炸事故的发生。

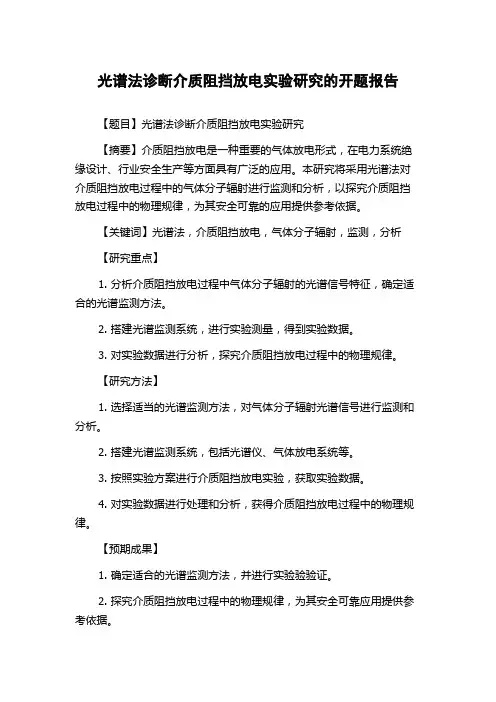

光谱法诊断介质阻挡放电实验研究的开题报告
【题目】光谱法诊断介质阻挡放电实验研究
【摘要】介质阻挡放电是一种重要的气体放电形式,在电力系统绝缘设计、行业安全生产等方面具有广泛的应用。
本研究将采用光谱法对介质阻挡放电过程中的气体分子辐射进行监测和分析,以探究介质阻挡放电过程中的物理规律,为其安全可靠的应用提供参考依据。
【关键词】光谱法,介质阻挡放电,气体分子辐射,监测,分析
【研究重点】
1. 分析介质阻挡放电过程中气体分子辐射的光谱信号特征,确定适合的光谱监测方法。
2. 搭建光谱监测系统,进行实验测量,得到实验数据。
3. 对实验数据进行分析,探究介质阻挡放电过程中的物理规律。
【研究方法】
1. 选择适当的光谱监测方法,对气体分子辐射光谱信号进行监测和分析。
2. 搭建光谱监测系统,包括光谱仪、气体放电系统等。
3. 按照实验方案进行介质阻挡放电实验,获取实验数据。
4. 对实验数据进行处理和分析,获得介质阻挡放电过程中的物理规律。
【预期成果】
1. 确定适合的光谱监测方法,并进行实验验验证。
2. 探究介质阻挡放电过程中的物理规律,为其安全可靠应用提供参考依据。
3. 优化介质阻挡放电系统,并提出相应的优化建议。
【研究意义】
本研究可为介质阻挡放电相关领域的研究提供主流的监测和分析手段,为其安全可靠的应用提供科学依据和技术支持。
另外,研究中使用的光谱技术可以应用于其他领域,具有一定的推广和应用价值。

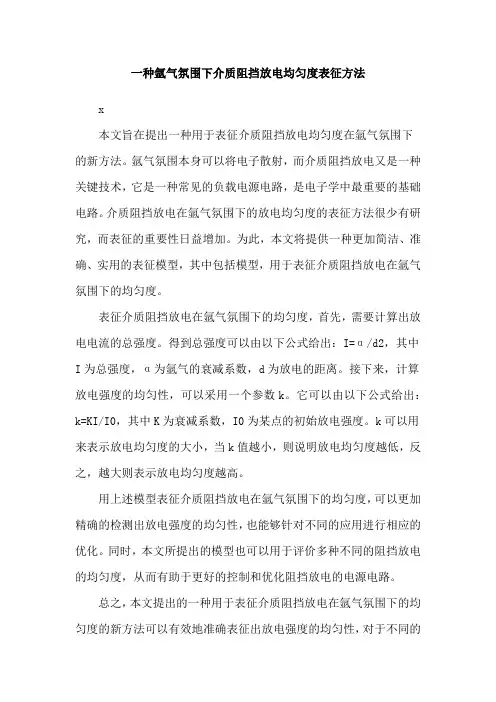

一种氩气氛围下介质阻挡放电均匀度表征方法
x
本文旨在提出一种用于表征介质阻挡放电均匀度在氩气氛围下
的新方法。
氩气氛围本身可以将电子散射,而介质阻挡放电又是一种关键技术,它是一种常见的负载电源电路,是电子学中最重要的基础电路。
介质阻挡放电在氩气氛围下的放电均匀度的表征方法很少有研究,而表征的重要性日益增加。
为此,本文将提供一种更加简洁、准确、实用的表征模型,其中包括模型,用于表征介质阻挡放电在氩气氛围下的均匀度。
表征介质阻挡放电在氩气氛围下的均匀度,首先,需要计算出放电电流的总强度。
得到总强度可以由以下公式给出:I=α/d2,其中I为总强度,α为氩气的衰减系数,d为放电的距离。
接下来,计算放电强度的均匀性,可以采用一个参数k。
它可以由以下公式给出:k=KI/I0,其中K为衰减系数,I0为某点的初始放电强度。
k可以用来表示放电均匀度的大小,当k值越小,则说明放电均匀度越低,反之,越大则表示放电均匀度越高。
用上述模型表征介质阻挡放电在氩气氛围下的均匀度,可以更加精确的检测出放电强度的均匀性,也能够针对不同的应用进行相应的优化。
同时,本文所提出的模型也可以用于评价多种不同的阻挡放电的均匀度,从而有助于更好的控制和优化阻挡放电的电源电路。
总之,本文提出的一种用于表征介质阻挡放电在氩气氛围下的均匀度的新方法可以有效地准确表征出放电强度的均匀性,对于不同的
应用,也有助于更好地控制和优化阻挡放电的电源电路。
专利名称:介质阻挡放电的测量装置专利类型:发明专利
发明人:张栩,葛迎吉,许华磊,刘盼,于哲申请号:CN202010894400.7
申请日:20200831
公开号:CN111812079A
公开日:
20201023
专利内容由知识产权出版社提供
摘要:本发明公开了一种介质阻挡放电的测量装置,涉及光谱测量技术领域,包括光线激发组件、光纤耦合装置、传输元件和光谱仪,光线激发组件用于对样气电离产生激发光线,光线激发组件包括管体、正极电极和负极电极,管体内用于通入样气,管体的一端面设置有出光端面,且出光端面与光纤耦合装置的光线入口相对,正极电极的一端用于接正极高压射频电源,另一端伸入至管体内,负极电极用于接地并设置在管体的外壁上,光纤耦合装置的光线出口与传输元件的一端连接,传输元件的另一端与光谱仪相接,该介质阻挡放电的测量装置方便携带,且检测精度高。
申请人:中节能天融科技有限公司
地址:100096 北京市海淀区西三旗建材城内2幢二层258号
国籍:CN
代理机构:北京高沃律师事务所
代理人:苏士莹
更多信息请下载全文后查看。
