ZCHG-F6互感器综合测试仪
- 格式:doc
- 大小:3.28 MB
- 文档页数:19
互感器测试仪操作规程标题:互感器测试仪操作规程引言概述:互感器测试仪是一种用于测试互感器性能和准确度的仪器设备,正确操作测试仪对确保测试结果准确至关重要。
本文将详细介绍互感器测试仪的操作规程,包括仪器准备、测试步骤、数据记录、故障处理和注意事项等内容。
一、仪器准备1.1 确保测试仪器处于正常工作状态,检查仪器外观是否完好无损。
1.2 检查测试仪器连接线是否牢固,电源线是否接地良好。
1.3 预热测试仪器,确保仪器在稳定的工作温度下进行测试。
二、测试步骤2.1 设置测试仪器的参数,包括电压、电流、频率等参数。
2.2 将待测试的互感器连接到测试仪器上,确保连接正确无误。
2.3 启动测试仪器,进行互感器性能测试,记录测试数据并进行分析。
三、数据记录3.1 在测试过程中及时记录测试数据,包括电压、电流、阻抗等参数。
3.2 对测试数据进行整理和分析,得出互感器的性能和准确度评估。
3.3 将测试数据保存在电脑或其他存储设备中,备份数据以防丢失。
四、故障处理4.1 在测试过程中出现异常情况时,及时停止测试并检查故障原因。
4.2 根据故障现象进行排查,修复或更换故障部件。
4.3 重新进行测试,确保互感器测试结果准确可靠。
五、注意事项5.1 操作测试仪器时要谨慎,避免误操作导致设备损坏。
5.2 在测试过程中要注意安全,避免触电或其他意外伤害。
5.3 定期对测试仪器进行维护和保养,确保仪器长期稳定工作。
结语:正确操作互感器测试仪对确保测试结果的准确性和可靠性至关重要。
遵守本文所述的操作规程,能够有效提高互感器测试的效率和准确度,保障工作质量和安全。
希望本文能为使用互感器测试仪的人员提供一些帮助和指导。
河北省地方计量校准规范JJF(冀) 172-2020互感器综合特性测试仪校准规范Calibration Specification for Transformer Characteristic Testers2020-04-16 发布2020-05-31 实施河北省市场监督管理局发布互感器综合特性测试仪校准规范JJF (冀) 172—2020 Calibration Specification forTransformer Characteristic Testers归口单位:河北省市场监督管理局起草单位:河北省计量监督检测研究院本规范委托河北省计量监督检测研究院负责解释本规范主要起草人:印志军(河北省计量监督检测研究院)康鹏(河北省计量监督检测研究院)席晓云(河北省计量监督检测研究院)参加起草人:董争强(河北省计量监督检测研究院)高新艳(河北省计量监督检测研究院)迟俊胜(河北省计量监督检测研究院)目录1 范围 (1)2 引用文件 (1)3 术语 (1)3.1 互感器综合特性测试仪 (1)3.2 变比 (1)3.3 二次负荷 (1)4 概述 (1)5 计量特性 (2)5.1 相对误差 (2)5.2 最大允许误差参考值 (2)6 校准条件 (2)6.1 环境条件 (2)6.2 校准用标准设备 (2)7 校准项目和校准方法 (3)7.1 校准项目 (3)7.2 校准方法 (4)8 校准结果表达 (8)9 复校时间间隔 (9)附录A 互感器综合特性测试仪电压示值测量结果不确定评定示例 (10)附录B 校准原始记录格式 (13)附录C 校准证书内页格式 (15)引言本规范依据JJF 1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制。
本规范为首次制定。
互感器综合特性测试仪校准规范1 范围本规范适用于测量电压不小于100V、电流不小于0.5A,变比值测量范围覆盖1~1000,并且具有对互感器绕组进行极性判别、对二次负荷和二次绕组电阻测量的互感器综合特性测试仪(以下简称“测试仪”)的校准,也适用于具有互感器综合特性测试仪部分测量功能的测试仪器的校准。
互感器测试仪操作规程引言概述:互感器测试仪是一种用于对互感器进行性能测试和校准的设备。
它能够测量互感器的电气参数、输出准确性以及负载能力等关键指标。
为了确保测试结果的准确性和可靠性,操作人员需要按照一定的规程进行操作。
本文将详细介绍互感器测试仪的操作规程,包括设备准备、测试步骤、数据记录和设备维护等方面。
一、设备准备:1.1 确保测试仪器的正常工作状态:a) 检查仪器的电源是否正常,电源线是否接地可靠;b) 检查仪器的仪表指示是否准确,是否存在损坏或失效的情况;c) 检查仪器的连接线路是否完好,接触是否良好。
1.2 准备测试样品:a) 根据测试需求,选择合适的互感器样品,确保其符合测试要求;b) 清洁互感器样品,确保表面无灰尘、油污等杂质;c) 根据互感器的额定参数,设置测试仪器的工作范围和测量精度。
1.3 确定测试环境:a) 将测试仪器放置在平稳的工作台面上,确保其稳定性;b) 确保测试环境的温度、湿度等条件符合互感器测试的要求;c) 避免测试环境中存在强磁场、强电场等干扰源。
二、测试步骤:2.1 连接互感器和测试仪器:a) 根据互感器的接口类型,选择合适的连接线缆;b) 将连接线缆插入互感器和测试仪器的接口中,确保连接牢固;c) 检查连接线路的接触是否良好,避免接触不良导致测试结果不准确。
2.2 进行测试操作:a) 打开测试仪器的电源,确保其正常工作;b) 根据测试要求,设置测试仪器的参数和测量范围;c) 按照测试仪器的操作说明,进行相应的测试操作,记录测试数据。
2.3 完成测试任务:a) 根据测试要求,对互感器进行多次测试,确保测试结果的可靠性;b) 对测试数据进行整理和分析,计算互感器的性能指标;c) 将测试结果进行记录和保存,便于后续的数据分析和比对。
三、数据记录:3.1 记录测试参数:a) 记录测试仪器的型号、序列号以及测试时间等基本信息;b) 记录互感器的型号、序列号以及额定参数等基本信息;c) 记录测试仪器的设置参数,包括测量范围、采样频率等。
HZFX-ZCSF6综合分析仪产品说明书武汉赫兹电力设备有限公司尊敬的顾客:感谢您购买本公司HZFX-ZC SF6综合分析仪。
在您初次使用该仪器前,请您详细地阅读本使用说明书,将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品,因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话,我们会用附页方式告知,敬请谅解!您有不清楚之处,请与公司售后服务部联络,我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压,您在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!安全要求请阅读下列安全注意事项,以免人身伤害,并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险,本产品只可在规定的范围内使用。
为了防止火灾或人身伤害,只有合格的技术人员才可执行维修。
使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时,请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外,产品外壳的接地柱必须接地。
为了防止电击,接地导体必须与地面相连。
在与本产品输入或输出终端连接前,应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险,请注意本产品的所有额定值和标记。
在对本产品进行连接之前,请阅读本产品使用说明书,以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下,请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时,请勿触摸裸露的接点和部位。
在有可疑的故障时,请勿操作。
如怀疑本产品有损坏,请本公司维修人员进行检查,切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
――安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。
小心:小心字句指出可能造成本产品或其它财产损坏的状况或做法。
互感器综合测试仪接线与测试原理CTP-1000A互感器综合测试仪是我司的新一代革新型CT、PT测试仪器。
CTP-1000系列产品基于变频法测试原理,无需调压器、升压器、升流器即可现场完成CT、PT的全面测试,输出电压低,无论是否有误操作都能保证被试设备、试验人员的安全。
装置采用高性能DSP和FPGA、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。
A. 低频法测试原理IEC60044-6标准(对应国家标准GB16847-1977)声称,CT的测试可以在比额定频率低的情况下进行,避免绕组和二次端子承受不能容许的电压。
CT伏安特性测量的原理电路如下图:CT一次侧开路,从二次侧施加电压,测量所加电压V与输入电流I的关系曲线。
此曲线近似CT的励磁电势E与励磁电流I的关系曲线。
设CT励磁绕组在某一励磁电流I时的激磁电感为L,激磁阻抗为Z,则:V = I·Z电感L与阻抗Z之间具有下述关系:Z = ω·L = 2 π f L则:V= I·2 π f L由公式中可见在某一激磁电感L时所加电压V与频率f成正比关系。
假设当f = 50Hz时,为达到励磁电流Ix,所需施加的电压Vx为2000VVx = Ix·2 π f L = 2000V,若施加不同频率:f = 50Hz,Vx = 2000Vf = 5Hz, Vx ≌ 200Vf = 0.5Hz,Vx ≌ 20V由此可见需要使CT进入相同饱和程度,施加较低频率信号所需电压可以大幅度降低这就是变频法的基本原理。
在此必须严格注意,所需电压并非与频率呈线性比例关系,并非随着频率等比例降低,需要严格按照互感器的精确数学模型进行完整的理论计算。
B. 10%误差曲线计算和应用方法电流互感器的误差主要是由于励磁电流0I 的存在,它使二次电流2I 与换算到二次侧后的一次电流'1I 不但在数值上不相等,而且相位也不相同,这就造成了电流互感器的误差。

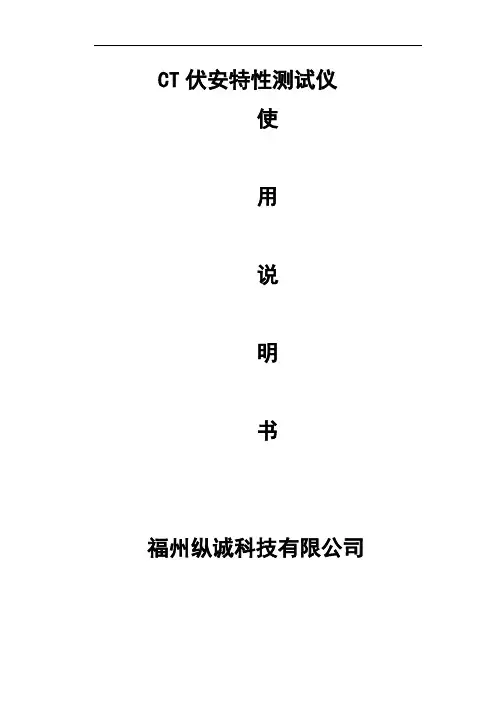

CT伏安特性测试仪使用说明书福州纵诚科技有限公司目录前言 (1)1.设计用途 (5)2.参考标准 (5)3.主要特征 (5)4.主要功能 (5)5.技术参数 (6)6.产品硬件结构 (7)7.操作方式 (6)8.CT测试 (6)9.PT测试 (15)10.数据查询 (20)11. PC软件 (21)12.附录 (24)前言本手册的目的是为了让使用者熟悉、安全、正确、有效地操作使用互感器测试仪。
参照这些指示将有助于防止危险、减少修理费用及由于不正常操作所导致的仪器故障。
此外,还可以确保测试仪的可靠运作和使用周期。
测试仪的使用必须遵照现有的关于防止事故发生和环境保护的各项相关标准所规定的所有安全要求。
只阅读测试仪使用手册并不能免除您必须遵守相关的所有国家及国际的安全规程。
用户手册必须在测试仪使用的现场时刻备有。
所有使用和用测试仪工作的用户必须要阅读它。
除了要遵守使用手册及本国和地方的一些关于防止事故发生的安全规程,还要注意用于安全和恰当工作的公认的技术流程。
为保障自身安全的安全规则符号注释在本手册中,不同的符号用于强调特定的安全/操作方式。
这些符号分列如下:注意表示有特殊意义的说明或额外的重要信息。
警告标记与安全相关的特殊章节。
电气危险强调对身体和生命有潜在危险的行为或指导。
仅由具有资质的人员操作,并且需十分小心和注意安全规程。
安全操作• 如果不是在实验室环境下,测试仪必需要可靠接地连接后才可以使用。
接地点的选择应该尽量靠近测试对象。
• 断开电缆连接时,总是从输送功率的装置开始。
• 在装置有输出时,切勿连接或断开测试对象。
因为外部感应存贮的能量可能导致致命的高电压。
• 在测试时,总是保持互感器高压侧的一个端子接地。
• 不要将其它物体插入通风口或是输入/ 输出口。
• 在将测试仪置入运行前,检查测试仪是否有可见的损坏。
• 不要在多雨或潮湿气候下操作测试仪。
• 不要在易爆气体或蒸汽存在的环境下操作测试仪。

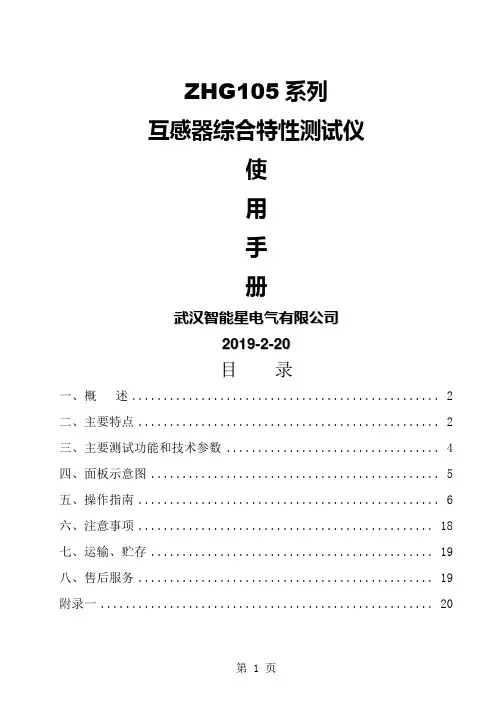

ZHG105系列互感器综合特性测试仪使用手册武汉智能星电气有限公司2019-2-20目录一、概述 (2)二、主要特点 (2)三、主要测试功能和技术参数 (4)四、面板示意图 (5)五、操作指南 (6)六、注意事项 (18)七、运输、贮存 (19)八、售后服务 (19)附录一 (20)附录二 (20)附录三 (20)附录四 (20)附录五 (21)ZHG105系列互感器综合特性测试仪一、概述ZHG105系列互感器综合特性测试仪,是一种专门为测试互感器:伏安特性、变比、极性、误差曲线、角差比差、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。
实验时仅需设定测试电压/电流值,设备便能够自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。
操作简单方便,提高工作效率,是一种性价比较高的高科技产品。
二、主要特点1、安全可靠:国内首创MBC电源控制技术,单相AC220V输入电源,并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。
注:其他同类产品工作电源与功率电源是分开输入方式,并且还需要使用三相AC380V双火线输入才能满足实验要求,存在极大的安全隐患,容易造成使用人员触电甚至伤亡等事故。
2、符合国家检修规程:设备电源输出全部为真实电压和电流值,并且波形为标准正弦波,频率为50-60Hz;能够真正有效模拟互感器的真实状态,符合国家相关检修规定。
3、输出容量大:单机220V输入时最大电压输出0-1000V/2500V/3000V/6000V(根据型号不同),单机最大电流输出0-600A/1000A(根据型号不同),非常适合现场检修使用。
4、功能齐全:可检测CT/PT的伏安特性、变比、极性、5%和10%误差曲线、角差比差、CT一次通流和CT退磁等项目,轻松实现一机多用。
互感器测试仪操作规程一、引言互感器是电力系统中重要的电气设备,用于测量电流和电压的变换。
为了确保互感器的正常工作和准确测量,需要进行定期的测试和校准。
本文将介绍互感器测试仪的操作规程,包括仪器准备、测试前的准备工作、测试步骤和测试结果的处理。
二、仪器准备1. 互感器测试仪:确保测试仪器的性能良好,没有损坏或者故障。
2. 校准装置:用于校准互感器测试仪的准确性。
3. 测试线缆和夹具:确保线缆和夹具的连接良好,没有松动或者损坏。
三、测试前的准备工作1. 确定测试对象:根据实际需求确定需要测试的互感器类型和型号。
2. 检查互感器:检查互感器的外观是否完好,是否有损坏或者漏油现象。
3. 进行预热:根据互感器的额定电流和电压进行预热,确保互感器达到稳定状态。
四、测试步骤1. 连接测试仪器:将互感器测试仪与互感器正确连接,确保连接坚固可靠。
2. 设置测试参数:根据互感器的额定参数和测试要求,设置测试仪器的参数,包括电流和电压的范围、频率等。
3. 进行测试:按照测试仪器的操作说明,进行测试,记录测试结果。
(1) 电流测试:通过测试仪器发送标准电流信号,测量互感器的输出电流,并记录结果。
(2) 电压测试:通过测试仪器发送标准电压信号,测量互感器的输出电压,并记录结果。
4. 校准测试仪器:使用校准装置对互感器测试仪进行校准,确保测试结果的准确性和可靠性。
五、测试结果的处理1. 数据记录:将测试结果记录在测试报告中,包括测试日期、测试仪器型号、互感器型号、测试参数、测试结果等。
2. 数据分析:对测试结果进行分析,比较与额定参数的偏差,评估互感器的性能和准确度。
3. 结果判定:根据测试结果和相关标准,判断互感器是否符合要求,是否需要进行维修或者更换。
六、安全注意事项1. 在进行测试前,确保测试仪器和互感器处于安全状态,避免电击和其他意外事故的发生。
2. 使用合适的个人防护装备,如绝缘手套、绝缘靴等。
3. 严格按照操作规程进行操作,不得随意更改测试参数或者操作步骤。
多功能互感器综合测试仪都有哪些功能下面是多功能互感器综合测试仪的一些常见功能:
1.互感器参数测试:测试互感器的参数表征,如变比、准确度、相位角、频率响应等。
这些测试可以帮助确定互感器的性能是否符合规格要求。
2.互感器准确性测试:测试互感器的准确性,包括线性误差、相位误差、电流和电压漂移等。
这些测试可用于验证互感器在不同负载和工作条
件下的准确性和稳定性。
3.互感器频率响应测试:测试互感器在不同频率下的响应特性,以评
估其在不同频率范围内的精度和准确性。
4.互感器短路测试:测量互感器的短路阻抗和相位角,以评估其对电
力系统的短路故障响应能力。
5.互感器保护测试:测试互感器的保护功能,包括过流保护、过压保护、过温保护等。
这些测试可用于验证互感器在故障条件下的保护性能。
6.互感器温度测量:测量互感器的温度,以评估其热稳定性和工作温
度范围。
7.互感器漏磁测试:测试互感器的漏磁损耗和磁通分布,以评估其磁
性能。
8.互感器绝缘测试:测试互感器的绝缘电阻和电容,以确保互感器在
高压环境下的安全可靠性。
9.互感器标定和校准:对互感器进行标定和校准,以确保其测量结果
的准确性和可靠性。
10.数据记录和分析:多功能互感器综合测试仪通常具有数据记录和分析功能,可以记录测试数据并对其进行分析和报告生成。
总之,多功能互感器综合测试仪具有广泛的功能,可用于评估和测试各种互感器的性能和准确性。
这些测试仪器在电力系统和电气工程领域中具有重要的应用,能够确保互感器在各种工作条件下的准确性和可靠性。
互感器测试仪操作规程一、设置和校准仪器1.确保互感器测试仪工作电源可靠,并接通电源。
2.检查仪器显示屏是否正常工作,并进行相应的调整和配置。
3.使用校准电压源,调整仪器的测量和输出范围,确保其准确性和可靠性。
二、连接样品1.根据实际需要选择合适的连接线缆和接头,确保与互感器测试仪的连接稳固可靠。
2.仔细查看互感器测试仪和样品的连接接口,并按照正确的方式连接。
确保接头的材质和规格符合要求。
3.通过绝缘测试仪检查连接线缆和接头的绝缘性能,确保测试过程中不会发生安全事故。
三、进行测试操作1.在测试前,确保样品的环境条件合适,例如温度和湿度等。
2.打开互感器测试仪,并等待其完成自检程序。
3.设置测试参数,包括测试模式、频率、电流或电压等,并确保参数的准确性和合理性。
4.当一切准备就绪后,将电流或电压信号施加到样品上,开始测量。
5.观察并记录互感器测试仪的输出结果,包括电阻、电感和相位等测量值,并与理论值进行比较。
6.根据测试结果,评估互感器的质量和性能,并分析可能存在的问题和改进方法。
7.结束测试后,关闭互感器测试仪并断开电源,将连接线缆和接头妥善存放。
四、注意事项1.在操作过程中,必须遵守相关的安全规范和操作规程,确保人身和设备的安全。
2.避免连接错误,确保仪器和样品的连接正确和可靠。
3.当遇到异常情况时,及时停止测试并检查仪器和样品的状态,防止进一步损坏。
4.定期检查和维护互感器测试仪,包括清洁、校正和更换零件等,保证其正常使用和准确性。
以上是互感器测试仪的操作规程,希望能对您的工作有所帮助。
在操作过程中,请务必严格按照操作规程进行操作,确保测试的准确性和安全性。
概述武汉世纪华胜科技有限公司专业从事电力仪器仪表开发生产和销售,公司自主开发的RX 系列便携式CT 、PT 伏安特性.变比.极性综合测试仪。
(现有产品:单功能伏安特性测试仪;手动伏安特性、变比、极性测试仪;全自动伏安特性、变比、极性测试仪)。
全自动互感器综合测试仪,是专门为试验互感器伏安特性、5%和10%的误差曲线、二次侧回路检查、变比和极性判别而设计,仅需设定最高测试电压、电流和步长,装置将自动升压,自动将伏安特性曲线描绘出来,省去手动调压、人工记录、描曲线等繁琐劳动。
快捷、简单、方便。
若单机不能满足测试要求,可外接升压器进行试验。
是一台性能价格比较高的多功能试验仪器。
其性能独特,该仪器目前在国内处于领先水平。
公司拥有标准厂房,一批专业技术人员从事电力仪表的销售及售后服务、技术支持工作,优质的产品质量及完善的售后服务在用户中有着良好的口碑。
公司产品用户涉及电业局、电厂、电力工程公司、煤炭企业、钢铁企业等领域。
日行风格:一心一意。
日行精神:写我们所做的,做我们所写的。
日行目标:把小产品做大,把大产品做成大家的产品。
注意事项1. 为了保护人身及设备安全,使用前请详细阅读使用说明书,并严格按说明书要求规范操作。
2. 为保证仪器工作的可靠性,请勿将仪器左右侧的散热孔堵塞。
3. 不要让任何异物掉入机箱内,以免发生短路。
4. 试验之前请将仪器可靠接地。
5. 做CT 变比试验时,请将CT 二次绕组的接地线断开。
6. 做PT 伏安特性时,请将被测PT 的一次绕组的零位端接地。
7. 如主机不能与电脑进行通讯时,请检查你的电脑串口是否设置为COM1 口。
8. 主机最多可保存45 组数据,掉电后数据不丢失。
本公司保留对此说明书修改的权利。
产品与说明书不符之处,以实际产品为准。
若在使用中存在技术问题,请与公司联系。
目录第一章产品王要特点..……第二章主要技术参数...........1装置面板结构说明•…第三章单机运行软件操作方法・1旋转鼠标使用方法…2主菜单………………3CT 伏安特性试验………3.1 CT伏安特性试验的软件界面......................................3.2 CT伏安特性试验方法............................................3.3使用主机单机试验 ..........................................3.4使用外部升压器试验 ............................................ ..3.5测试结果操作说明 .............................................. ..3.6误差曲线 .............................................3.7查阅以前所保存的测试数据..................................4.0 CT 变比极性试验 ..............................................4.1 CT 变比极性试验的软件界面......................................4.2 CT 变比试验接线................................................4.3 CT变比试验方法..............................................4.4 CT二次侧回路检查..............................................4.5 PT伏安特性试验方法......................................4.6 PT 变比极性试验方法.......................................... .4.7交流耐压测试方法 ..................................5 PC机操作软件使用说明 ..........................................附录1 故障维护................. ....附录2 如何更换打印纸....................................附录3 售后服务承诺..................................................第一章:RX842 全自动互感器特性综合测试仪主要特点1. 仅需设定测试电压、电流和步长,装置将自动升压并能自动将伏安特性测试曲线描绘出来,省去手动调压、人工记录、描曲线等烦琐劳动。
互感器综合测试仪注意事项1. 仪器概述互感器综合测试仪是用于高压电力变压器、互感器、CT/PT测试及检验的专业仪器。
它能够测试电压、电流、相位、频率等参数,提供准确的测试结果,广泛应用于电力、通讯、铁路等领域。
2. 使用前的准备在使用互感器综合测试仪前,请仔细阅读使用说明书,并按照要求进行操作。
如果不了解相关操作,请联系专业人员提供帮助。
在安装和使用过程中,还需注意以下事项:2.1. 环境条件互感器综合测试仪通常需要在室内环境下使用,避免长时间暴露在阳光直射、高温、高湿度、强电磁干扰等环境下,以免对仪器造成损害。
2.2. 电源要求互感器综合测试仪需要使用稳定的电源,线路应符合国家规定的电线电缆标准。
在使用中,还应注意避免短路、漏电等情况,不要让电源线过度拉伸、扭曲或损坏。
2.3. 仪器安装在安装互感器综合测试仪时,应选择水平地面,并保证仪器稳固。
同时,还需保证通风良好,以免仪器因散热不良而导致故障。
3. 使用过程中的注意事项3.1. 工作前检查在开始使用互感器综合测试仪前,需要仔细检查仪器本身是否完好无损,接线是否正确,电源是否稳定。
另外,还要对待测设备进行全面检查,确保没有短路等安全隐患。
3.2. 精度问题在使用互感器综合测试仪进行测试时,需要注意相关测试参数的精确度,以保证测试的准确性和真实性。
同时,还需要注意待测设备的额定参数,以确保测试档位正确。
3.3. 使用细节在进行测试时,还需注意以下细节:•操作正确:按照说明书进行严格操作,不要因为疏忽或其他原因错误操作导致损坏或误判。
•线路正确:将测试线正确连接,不要接反或短路,注意线路的接地和屏蔽。
•保护设备:在测试过程中,还需注意保护待测设备,不要过大或过小地施加负载,以确保设备安全。
3.4. 使用后的注意事项在使用完互感器综合测试仪后,需要做好以下事项:•断电:及时断电并拔掉插头。
•管理好仪器:清洁仪器,并收好测试线和配件。
•存储好仪器:存放在干燥、通风、防尘的地方,离湿度和高温的场所远离。
互感器测试仪操作规程标题:互感器测试仪操作规程引言概述:互感器测试仪是一种用于测量电气设备中互感器性能的仪器,其正确操作对于确保电气设备的正常运行至关重要。
本文将介绍互感器测试仪的操作规程,匡助操作人员正确、安全地使用该设备。
一、准备工作1.1 确保测试仪器处于正常工作状态:检查仪器的电源、连接线等是否完好无损,确保仪器能够正常启动和运行。
1.2 准备测试样品:选择合适的互感器进行测试,并确保互感器处于停电状态,避免发生意外。
1.3 确认测试环境:选择干净、通风良好的环境进行测试,避免灰尘和湿气对测试结果的影响。
二、连接测试仪器2.1 将测试仪器与互感器正确连接:根据仪器说明书或者操作手册,将测试仪器与互感器正确连接,确保连接稳固可靠。
2.2 调整测试仪器参数:根据测试要求,调整仪器的参数,如电压、电流等,以确保测试结果准确。
2.3 完成仪器的校准:在连接完成后,进行仪器的校准,以确保测试结果的准确性和可靠性。
三、进行测试操作3.1 启动测试仪器:按照操作手册的指引,启动测试仪器,并等待仪器稳定后进行测试。
3.2 进行测试操作:根据测试要求,进行相应的测试操作,如电压、电流等参数的测试,记录测试结果。
3.3 注意安全防护:在测试过程中,注意安全防护,避免触电或者其他意外事故的发生,确保测试人员的安全。
四、分析和记录测试结果4.1 分析测试结果:根据测试结果进行数据分析,判断互感器的性能是否符合要求,如是否存在故障或者异常。
4.2 记录测试结果:将测试结果准确记录在测试报告中,包括测试日期、测试人员、测试参数等信息,以备日后查阅。
4.3 提出改进建议:根据测试结果,提出改进建议或者维护措施,确保互感器的正常运行和性能。
五、结束测试操作5.1 关闭测试仪器:在测试完成后,及时关闭测试仪器,并拔掉电源线,确保设备安全。
5.2 清理测试环境:清理测试环境,将测试仪器和测试样品放置到指定位置,确保环境整洁有序。
互感器测试仪操作规程一、引言互感器测试仪是一种用于测试互感器性能的仪器设备,它可以测量互感器的变比、漏磁、耐压试验等参数,以确保互感器的正常运行和性能稳定。
本操作规程旨在规范互感器测试仪的使用,保证测试结果的准确性和可靠性,同时确保操作人员的安全。
二、设备准备1. 确保互感器测试仪处于正常工作状态,检查设备是否有损坏或故障。
2. 检查测试仪的电源线是否连接牢固,并确保电源电压符合设备要求。
3. 检查测试仪的接地线是否连接良好,确保设备的接地可靠。
4. 准备好所需的测试仪器和配件,如测试线、夹具等。
三、操作步骤1. 将互感器测试仪的电源线插入电源插座,并打开电源开关。
2. 检查仪器的显示屏是否正常显示,如有异常情况应及时联系维修人员。
3. 按照互感器的类型和测试要求,选择相应的测试模式。
4. 将待测的互感器连接到测试仪上,确保连接牢固,避免接触不良或松动。
5. 根据测试要求,设置测试仪的参数,如变比范围、测试电压等。
6. 开始测试前,确保测试现场安全,确保操作人员和设备不会受到电击或其他伤害。
7. 按下开始测试按钮,测试仪将开始对互感器进行测试。
8. 在测试过程中,及时观察测试仪的显示屏,确保测试结果的准确性。
9. 测试完成后,将测试仪的电源开关关闭,并拔掉电源线。
10. 将测试结果记录下来,并进行数据分析和处理。
四、安全注意事项1. 在操作互感器测试仪时,应佩戴绝缘手套和绝缘鞋,确保自身安全。
2. 在进行高压测试时,应确保测试仪和互感器的接地可靠,避免电击事故的发生。
3. 在测试仪器故障或异常情况下,应立即停止使用并联系维修人员进行处理。
4. 在测试过程中,应注意周围环境的温度、湿度等因素,避免对测试结果产生影响。
5. 在测试仪器存放或搬运时,应轻拿轻放,避免碰撞或摔落导致设备损坏。
五、设备维护1. 定期对互感器测试仪进行检查和维护,确保设备处于良好的工作状态。
2. 清洁测试仪的外壳和显示屏,避免灰尘和污垢对设备的影响。
互感器测试仪操作规程一、引言互感器是电力系统中常用的重要设备,用于测量和保护电力系统中的电流和电压。
为了确保互感器的正常运行和准确测量,需要进行定期的测试和校准。
本操作规程旨在指导操作人员正确使用互感器测试仪进行测试,并保证测试结果准确可靠。
二、设备准备1. 互感器测试仪:确保测试仪器的型号、规格和准确度符合测试要求,并保持设备的良好状态。
2. 互感器:选择待测试的互感器,并检查其外观是否完好,绝缘是否良好。
三、测试前准备1. 确认测试对象:根据需要测试的互感器类型和参数,选择相应的测试模式和设置。
2. 连接测试仪器:根据测试仪器的说明书,将测试仪器正确连接至待测试的互感器。
3. 校准测试仪器:在进行测试之前,需要对测试仪器进行校准。
按照测试仪器的说明书,进行校准操作,并记录校准结果。
四、测试操作步骤1. 打开测试仪器电源,并确保设备处于正常工作状态。
2. 设置测试参数:根据互感器的额定参数和测试要求,设置测试仪器的参数,包括电流、电压、频率等。
3. 进行空载测试:将互感器的一次侧和二次侧分别接入测试仪器,并进行空载测试。
记录测试结果,并与互感器的额定参数进行比较,判断互感器的空载损耗是否符合要求。
4. 进行负载测试:根据测试要求,将负载接入互感器的二次侧,并进行负载测试。
记录测试结果,并与互感器的额定参数进行比较,判断互感器的负载损耗是否符合要求。
5. 进行变比测试:根据测试要求,改变测试仪器的输入电流或电压,并记录测试结果。
通过比较测试结果和互感器的额定变比,判断互感器的变比误差是否在允许范围内。
6. 进行绝缘测试:将测试仪器的绝缘测试功能连接至互感器的绝缘部分,并进行绝缘测试。
记录测试结果,并判断互感器的绝缘是否良好。
7. 完成测试:根据测试要求,完成所有测试项目,并记录测试结果。
五、测试结果分析与处理1. 比对测试结果:将测试结果与互感器的额定参数进行比较,判断测试结果是否符合要求。
2. 异常情况处理:如果测试结果异常,需要进行排查和处理。
互感器多功能综合测试仪,又叫互感器特性综合测试仪,英文名称:Multifunction Tester Transformer 或 Transformer Characteristics Tester
互感器多功能综合测试仪用于对电流互感器CT做伏安特性、变比、极性测试。
本仪器采用高效低耗优质材料和特殊绕法的升压器,单片机微处理器进行数据采集、分析和存储,内置微型打印机,可打印测试数据和曲线,测量 CT 变比时,可自动计算出变比值。
一人操作即可完成全部测试工作。
本机具有重量轻、操作方便、其性能独特,是现场人员不可多得的仪器。
互感器多功能综合测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计,还可作变压器极性判别测试,是一台性能价格比较高的多功能试验仪器。
具有工作可靠性高、操作简便、测量精确、小巧轻便等特点。
艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关互感器产品的选型,报价,采购,参数,图片,批发等信息,请关注艾驰商城。
/。
互感器测试仪操作规程标题:互感器测试仪操作规程引言概述:互感器测试仪是用于测试互感器性能和准确度的设备,正确操作测试仪对确保测试结果的准确性非常重要。
本文将详细介绍互感器测试仪的操作规程,帮助操作人员正确操作测试仪,确保测试结果的准确性。
一、准备工作1.1 确认测试仪器和设备完好:在进行测试之前,需要确认互感器测试仪器和相关设备处于正常工作状态,没有损坏或故障。
1.2 设置测试参数:根据测试要求,设置测试仪的参数,包括电压、电流、频率等参数,确保测试的准确性和可靠性。
1.3 连接互感器:将待测试的互感器正确连接到测试仪器,确保连接稳固,避免出现误差或干扰。
二、测试操作2.1 启动测试仪器:按照测试仪器的操作说明,启动测试仪器,并等待系统自检完成。
2.2 进行测试:根据测试要求,开始测试互感器的性能和准确度,记录测试数据并进行分析。
2.3 注意安全:在测试过程中,注意安全事项,避免触电、短路等危险情况的发生,确保操作人员的安全。
三、数据处理3.1 分析测试结果:根据测试数据,进行数据分析和处理,评估互感器的性能和准确度。
3.2 记录测试数据:将测试结果及相关数据记录在测试报告中,确保数据的完整性和准确性。
3.3 保存数据:保存测试数据和报告,以备日后查阅和参考,为互感器的维护和管理提供依据。
四、故障处理4.1 发现故障:如果在测试过程中发现互感器测试仪器出现故障或异常情况,应立即停止测试,并进行故障排查。
4.2 排除故障:根据故障现象和测试仪器的操作手册,进行故障排查和处理,确保测试的顺利进行。
4.3 测试仪器维护:定期对互感器测试仪器进行维护保养,保持设备的良好状态,避免出现故障和影响测试结果。
五、注意事项5.1 操作规范:操作人员应按照操作规程和说明书进行操作,避免误操作和造成设备损坏。
5.2 定期校准:定期对互感器测试仪器进行校准,确保测试结果的准确性和可靠性。
5.3 培训和交流:定期对操作人员进行培训和交流,提高他们的操作技能和测试水平,确保测试工作的顺利进行。
ZCHG-F6互感器综合测试仪产品使用手册武汉中智诚电力设备有限公司Wuhan ZhongZhiCheng Power Equipment Co., Ltd目录一、设计用途 (4)二、参考标准 (4)三、主要特征 (4)四、测试仪主要测试功能 (4)五、测试仪主要技术参数 (5)六、产品硬件结构 (6)七、操作说明 (7)八、测试 (8)九、数据查询 (17)十、PC 机操作软件使用说明 (18)附录 (19)安全操作• 在将测试仪置入运行前,检查测试仪是否有可见的损坏。
• 不要在多雨或潮湿气候下操作测试仪。
• 不要在易爆气体或蒸汽存在的环境下操作测试仪。
• 在将测试仪投入操作前,确保通风口,电源开关和电源插座没有被阻塞。
• 测试仪的内部可能产生高电压!因此,只有具备资质的人才允许打开测试仪。
• 为了防止寄生电流或电压,总是将测试仪的等电位地接到保护地。
• 确保连接到测试仪的测试对象的端子不带任何电位。
在测试中,测试仪是测试对象的唯一电源。
• 当测量互感器的变比时,请确保接线正确,否则在互感器内部可能产生危及生命的电压,有可能损坏被测互感器和测试仪!• 如果测试仪或者任何附加装置或是附件看起来不能正常工作,请停止使用。
注意:1、为了人身及设备安全,使用前请详细阅读说明书,并严格参照要求规范操作。
2、试验前请将仪器可靠接地。
3、本测试仪为互感器离线测试装置,在对互感器进行各项试验时,请务必将互感器各端子上的连接线断开,保证互感器完全处于离线状态。
4、CT变比极性试验时,应将不检测的二次绕组短接。
5、做PT伏安特性试验时,一次绕组的零位端接地。
6、实验中严禁触碰所有测试端子。
本公司保留对此说明书修改的权利,产品与说明书不符之处,以实际产品为准。
一、设计用途设计用于对保护类、计量类或TPY类互感器进行自动测试,适用于实验室也适用于现场检测。
二、参考标准GB 1207-2006、GB 1208-2006、GB16847-1997(IEC 60044-1、IEC 60044-6)三、主要特征• 支持检测CT和PT(保护类、计量类、TP 类)稳态和瞬时等参数.• 满足 GB1207、GB1208、GB16847(IEC60044-1、IEC60044-6)等规程要求. • 采用先进的电源技术,励磁电压高达30KV.• 单机具有0~150A大电流输出,可方便检查互感器二次回路通道状态的完整性.• 无需外接其它辅助设备,单机即可完成所有检测项目.• 自带微型快速打印机、可直接现场打印测试结果.• 采用智能控制器,操作简单.• 大屏幕液晶,图形化显示接口.• 按规程自动给出(励磁)拐点值.• 自动给出5%和10%误差曲线.• 可保存3000组测试资料,掉电后不丢失.• 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告.• 小巧轻便<12Kg,非常利于现场测试.四、测试仪主要测试功能:五、测试仪主要技术参数:工作条件要求1、 输入电压 220Vac ±10%、额定频率 50/60Hz 、允许范围 45~65Hz ;2、 输入电源的质量有时可能会影响测试仪的检测结果;3、 测试仪应该由带有保护接地的电源插座供电。
如果保护地的连接有问题,或者电源没有对地的隔离连接,仍然可以使用测试仪,但是我们不保证安全;4、 参数对应的环境温度是23℃±5℃;5、 保证值在出厂校验后一年内有效。
六、产品硬件结构6.1.面板结构: (图1)图16.2.面板注释:1 —— 打印机2 —— USB3 —— 显示4 ——对比度调整口5 ——工作指示灯6 ——控制器7 ——大电流输出端口8 —— CT励磁/直阻/变比/极性/角差/比差试验,接被刺CT一次侧;PT变比/极性/角差/比差试验,接被测PT二次侧。
9 —— CT励磁/直阻/变比/极性/角差/比差试验,接CT二次侧;PT变比/极性/角差/比差试验,接被测PT一次侧;PT励磁/直阻试验,与D1、D2短接后,接被测PT二次侧;CT/PT二次负荷(负载)试验,与S1、S2可短接后,接被测负载。
10 —— PT励磁/直阻试验,与D1、D2短接后,接被测PT二次侧;CT/PT二次负荷(负载)试验,与S1、S2可短接后,接被测负载。
11 ——主机开关、主机保险、主机电源插座(220V AC)。
12 ——接地13、14、15、16、17 ——相应试验接线参考图七、操作说明7.1 控制器的使用按下旋转控制器,顺时针、逆时针旋转改变变量参数。
7.2 如何控制输出按运行和停止键,可控制测试仪的输出和停止输出。
运行工程中,“检测”指示灯亮。
7.3 日期/时钟的设置进入任意参数设置界面后,旋转控制器至日期/时钟设置处,按下控制器进入设置项,旋转控制器可设置日期和时钟。
7.4 报告的保存每项测试项目结束后,相应界面提示“保存”,选择“保存”后,即可将测试结果保存至测试仪自身存储器中,在试验结束后,可通过USB 口插入U 盘,选择转存项,按下旋转控制器转存试验结果,试验结果以“.TXT”文件格式保存至测试仪内置存储器中。
如需将测试结果转存至U盘中,需注意:数据转存过程中,不能拔出U 盘,当转存结束后,界面提示“转存完毕”,可拔出U 盘。
7.5 开机界面介绍开机后,界面显示下图样式,此界面主要介绍测试互感器的类别,测试时请选择正确测试类型。
在此界面下旋转或按下控制器,即进入CT测量、CT保护、CT TP及PT测试主界面。
图2、开机界面图八、测试8.1.试验接线图(图中端子的标号与仪器面板上对应):图3、直阻校零接线图图4、CT励磁/直阻/变比/极性/角差/比差试验接线图图5、PT变比/极性/角差/比差试验接线图图6、PT励磁/直阻试验接线图图7、CT/PT二次负荷(负载)接线图图8、一次通流接线图8.2.参数设置(请按照被测CT铭牌设定)CT(测量类、P级和TPY 级)试验参数设置界面分别如图9、图10、图11、图12、图13。
图9、M级CT参数设置界面图10、P级CT参数设置界面图11、TPY级CT参数设置界面图12、PT参数设置界面图13、一次通流设置界面8.2.1.参数说明提示:额定值请参照互感器铭牌数值设定。
额定一次电压:可根据需要设置数值:3.0KV-500KV。
额定二次电压:可根据需要设置数值:100V、100/√3V、100/3V、150V、220V。
Kpcf:准确级(误差极限),如互感器标有5P20,则“5”为准确级。
KALF:额定保护限制系数,如互感器标有5P20,则“20”为额定保护限制系数。
KSSC:额定对称短路电流倍数Ktdn:额定暂态面积系数T1、Tfr、T2 工作时间Tpn:一次时间常数Tsn:二次时间常数8.2.2. 测试方法选择进入相应测试界面后,设置相应测试参数进行试验。
测试前请确定被测互感器的所有接地线都断开。
直阻校零:试验前,先校零,使测试结果更加准确(每次开机只需校零一次)。
以四芯线为例,校零方法如下:首先用四芯测试线的一端接测试仪的S1、S2、K1、K2四个测试端口,另一端相互短接(图3),其次CT类选择进入“直阻校零”测试进行校零,PT类选择进入(直阻)测试项目后,再选择进入“直阻校零”项目进行校零,校零结束,光标弹至“开始测试”处,校零结束。
CT励磁(伏安)特性、直阻、变比、极性、角差、比差测试:校零结束,接线图对照图4所示,测试仪端口P1/P2用两芯电缆接被测CT 一次对应P1/P2端,用四芯测试线的一端接测试仪的S1、S2、K1、K2四个测试端口,对应另一端S1和K1短接后接至被测CT二次的S1端,S2和K2短接并接至被测CT二次的S2端。
接线完成后,点击“开始测试”即开始试验,试验结束将显示相应测试结果。
PT变比、极性、角差、比差测试:接线图对照图5所示,测试仪端口P1/P2用两芯电缆接被测PT二次端子,测试仪端口S1/S2用两芯电缆接被测PT一次端子,接线完成后,点击“变比极性”即开始试验,试验结束将显示变比、极性、角差、比差测试结果。
PT励磁(伏安)特性、直阻测试:校零结束,接线图对照图6所示,用四芯测试线的一端接测试仪的S1、S2、K1、K2四个测试端口,对应另一端S1和K1短接并接至被测PT二次的a/x端,S2和K2短接并接至被测PT二次的x/a端。
接线完成后,选择相应测试项目(励磁/直阻),即完成相应试验,试验结束将显示相应测试结果。
CT/PT负荷测试:对互感器二次所接的负载进行测试时,首先根据被测互感器铭牌设置好额定负荷、额定电压电流。
其次参照图7进行接线,用四芯测试线的一端接测试仪的S1、S2、K1、K2四个测试端口,对应另一端S1和K1短接并接至被测二次负载的一端,S2和K2短接并接至被测二次负载的另端。
接线完成后,选择进入“负荷”测试项目并开始试验,试验结束将显示相应测试结果。
一次通流测试:参照图8进行接线,用一根大电流线(红)接测试仪的L1端,线的另一端接被测互感器的L1端;另一根大电流线(黑)的一端接测试仪的L2,另一点接被测互感器的L2端,被测互感器的二次侧接负载,接线完成后,进入一次通流测试界面(图13),设置好电流并开始试验,电流保持5分钟。
8.3.试验结果8.3.1 CT测试结果图14,M类CT励磁、直阻、变比、图15,P类CT励磁、直阻、变比、极性、角差、比差测试结果界面极性、角差、比差测试结果界面图16,TPY(保护)类CT励磁、直阻、变比、图17,CT二次负荷测试结果界面极性、角差、比差测试结果界面图18,测量类CT角差比差试验结果界面图19,暂态数据结果图CT类励磁(特性)测试结果说明:每做一次励磁试验,设备自动退磁一次。
1)、励磁曲线如图14、15、16,选择进入“励磁曲线”可得励磁曲线图(图20),进入界面可根据需要选择“打印”、“保存”、和“返回”等选项。
图20、CT励磁曲线测试结果图21、CT励磁曲线测试结果2)、励磁数据通过控制器可选择查看励磁数据(图 21)3)、误差曲线在图14中,选择进入“误差曲线”选项,出现5%、10%误差曲线选项,根据试验要求进入相应测试项目,即进入误差曲线界面(图22)图22 图23A.误差曲线计算公式:M =(I*P)/N ZII =(U-(I*Z2))/(K*I)I 电流 U 电压N=1 (1A 额定电流) I 电流N=5 (5A 额定电流) Z2 CT二次侧阻抗P=20 (5%误差曲线) K=19 (5%误差曲线.1A 5A 额定电流)P=10 (10%误差曲线) K=9 (10%误差曲线.1A 5A 额定电流)B.如何判断互感器是否合格(满足误差要求)根据互感器二次侧的励磁电流和电压计算出的电流倍数(M)与允许二次负荷(ZII)之间的5%、10%误差曲线的数据中可判断互感器保护绕组是否合格:A. 在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上额定负荷(见铭牌),说明该互感器合格。
