互感器变比极性测试仪使用方法

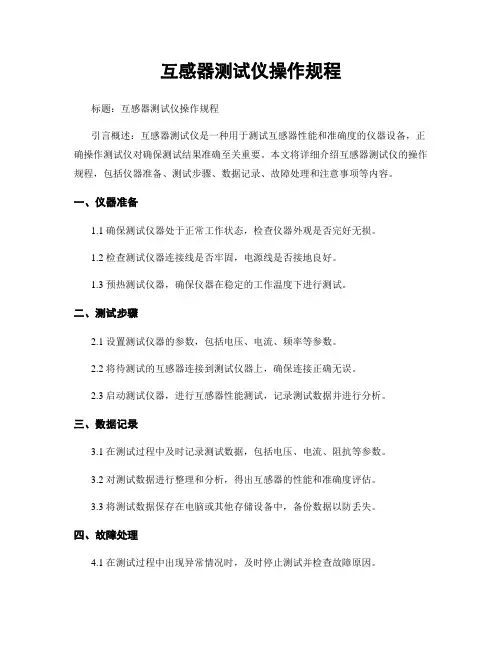

互感器测试仪操作规程标题：互感器测试仪操作规程引言概述：互感器测试仪是一种用于测试互感器性能和准确度的仪器设备，正确操作测试仪对确保测试结果准确至关重要。

本文将详细介绍互感器测试仪的操作规程，包括仪器准备、测试步骤、数据记录、故障处理和注意事项等内容。

一、仪器准备1.1 确保测试仪器处于正常工作状态，检查仪器外观是否完好无损。

1.2 检查测试仪器连接线是否牢固，电源线是否接地良好。

1.3 预热测试仪器，确保仪器在稳定的工作温度下进行测试。

二、测试步骤2.1 设置测试仪器的参数，包括电压、电流、频率等参数。

2.2 将待测试的互感器连接到测试仪器上，确保连接正确无误。

2.3 启动测试仪器，进行互感器性能测试，记录测试数据并进行分析。

三、数据记录3.1 在测试过程中及时记录测试数据，包括电压、电流、阻抗等参数。

3.2 对测试数据进行整理和分析，得出互感器的性能和准确度评估。

3.3 将测试数据保存在电脑或其他存储设备中，备份数据以防丢失。

四、故障处理4.1 在测试过程中出现异常情况时，及时停止测试并检查故障原因。

4.2 根据故障现象进行排查，修复或更换故障部件。

4.3 重新进行测试，确保互感器测试结果准确可靠。

五、注意事项5.1 操作测试仪器时要谨慎，避免误操作导致设备损坏。

5.2 在测试过程中要注意安全，避免触电或其他意外伤害。

5.3 定期对测试仪器进行维护和保养，确保仪器长期稳定工作。

结语：正确操作互感器测试仪对确保测试结果的准确性和可靠性至关重要。

遵守本文所述的操作规程，能够有效提高互感器测试的效率和准确度，保障工作质量和安全。

希望本文能为使用互感器测试仪的人员提供一些帮助和指导。

互感器测试仪操作规程一、引言互感器测试仪是一种用于测量和校准互感器的设备，广泛应用于电力系统中。

本操作规程旨在提供互感器测试仪的正确使用方法，确保测试结果的准确性和安全性。

二、设备准备1. 确保互感器测试仪处于正常工作状态，检查仪器的电源线、连接线等是否完好无损。

2. 检查仪器的标定日期是否有效，如已过期，需及时进行重新标定。

3. 验证仪器的测量范围是否适用于所需测试的互感器。

三、操作步骤1. 将互感器测试仪连接至待测试的互感器上，确保连接牢固且接触良好。

2. 打开互感器测试仪的电源开关，并等待仪器自检完成。

3. 根据待测试互感器的类型和规格，选择相应的测试模式和参数设置。

4. 开始测试前，确保测试环境符合要求，如温度、湿度等。

5. 按照仪器的操作界面提示，进行测试操作。

根据测试要求，可进行空载测试、负载测试、变比测试等。

6. 在测试过程中，仔细观察仪器的显示数据，并记录下测试结果。

7. 测试完成后，关闭互感器测试仪的电源开关，并断开与互感器的连接。

8. 将测试结果进行整理和分析，生成测试报告。

四、安全注意事项1. 在操作互感器测试仪前，确保已经了解并掌握了相关的安全操作规程。

2. 在使用过程中，应注意避免触摸高压部件，以免发生触电事故。

3. 严禁在潮湿的环境中使用互感器测试仪，以防止发生电气短路或其他安全事故。

4. 在测试过程中，应注意仪器的工作状态，如有异常情况应立即停止测试并检查故障原因。

5. 仪器使用完毕后，应及时关闭电源开关，并进行必要的清洁和维护。

五、常见故障排除1. 仪器无法启动：检查电源线是否连接正确，电源插座是否正常供电。

2. 测试结果异常：检查互感器连接是否牢固，测试参数设置是否正确。

3. 仪器显示错误信息：参考仪器使用手册中的故障排除方法进行处理。

六、维护保养1. 定期对互感器测试仪进行维护保养，包括清洁、校准、更换损坏部件等。

2. 仪器存放时应放置在干燥、通风良好的地方，避免阳光直射和潮湿环境。

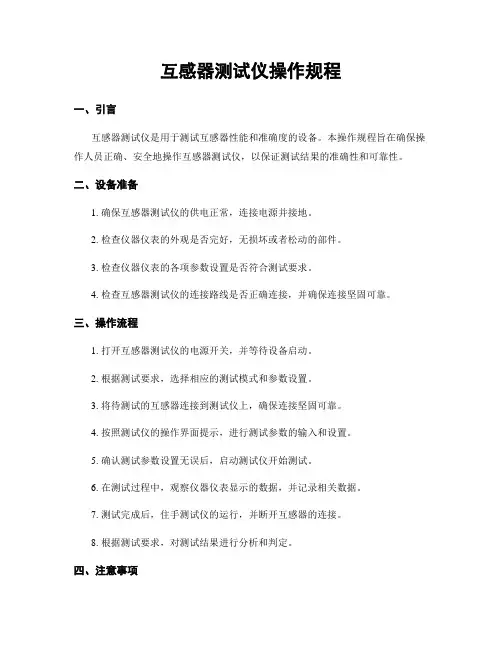

互感器测试仪操作规程一、引言互感器测试仪是用于测试互感器性能和准确度的设备。

本操作规程旨在确保操作人员正确、安全地操作互感器测试仪，以保证测试结果的准确性和可靠性。

二、设备准备1. 确保互感器测试仪的供电正常，连接电源并接地。

2. 检查仪器仪表的外观是否完好，无损坏或者松动的部件。

3. 检查仪器仪表的各项参数设置是否符合测试要求。

4. 检查互感器测试仪的连接路线是否正确连接，并确保连接坚固可靠。

三、操作流程1. 打开互感器测试仪的电源开关，并等待设备启动。

2. 根据测试要求，选择相应的测试模式和参数设置。

3. 将待测试的互感器连接到测试仪上，确保连接坚固可靠。

4. 按照测试仪的操作界面提示，进行测试参数的输入和设置。

5. 确认测试参数设置无误后，启动测试仪开始测试。

6. 在测试过程中，观察仪器仪表显示的数据，并记录相关数据。

7. 测试完成后，住手测试仪的运行，并断开互感器的连接。

8. 根据测试要求，对测试结果进行分析和判定。

四、注意事项1. 操作人员应熟悉互感器测试仪的操作说明书，并按照说明书要求进行操作。

2. 在操作过程中，应注意安全，避免触摸高压部件或者接触有电的导线。

3. 在测试仪运行时，不得随意拔下或者连接任何线缆或者设备。

4. 操作人员应定期检查互感器测试仪的外观和路线连接情况，确保设备正常工作。

5. 在测试过程中，如发现异常情况或者仪器故障，应即将住手测试并报告相关人员。

6. 测试结果应进行记录和归档，以备后续分析和参考。

五、维护保养1. 定期清洁互感器测试仪的外观，使用干净的布擦拭，避免使用化学溶剂。

2. 定期检查仪器仪表的显示是否正常，如发现异常应及时维修或者更换。

3. 定期校准互感器测试仪的测量准确度，确保测试结果的可靠性。

4. 互感器测试仪长期不使用时，应断开电源并妥善存放。

六、紧急情况处理在操作互感器测试仪过程中，如遇到紧急情况（如设备故障、电源故障等），应即将住手操作，并采取相应的紧急处理措施。

互感器伏安变比极性综合测试仪互感器伏安变比极性综合测试仪CT测量操作方法介绍3.1 CT伏安特性和误差曲线计算3.1.1 CT伏安特性试验参数设置在互感器综合测试仪主界面中选中电流互感器，点击旋转鼠标进入CT测试主界面,如图3.1所示。

图3.1 CT测试主界面互感器伏安变比极性综合测试仪图3.2 CT伏安特性试验参数设置界面进入CT测试主界面后，转动旋转鼠标将光标移动至伏安特性选项并按下进入CT伏安特性试验参数设置界面，如图3.2所示。

通过旋转鼠标可改变当前所选择选项的数值，将光标移动至返回，按下鼠标则可返回至CT测试主界面，CT 伏安特性试验参数设置界面各参数含义如下：测量方式选择：有“单机”和“升压器”两种试验方式，用户根据实际需要来选择测量方式。

最大输出电压：最大输出电压是指电流互感器二次侧所能承受的最大电压。

“单机”测试时，内置升压器电压范围为（0～1000）V，在AC220V电源输入情况下最高输出电压为600V，在AC380V电源输入情况下最高输出电压1000V。

选用“升压器”测试时，外接升压器电压范围为（0～2500）V。

最大输出电流：设置CT伏安特性试验时的最大输出电流值，此值一般设置为CT的额定二次电流，例如：600A/5A则二次最大电流一般设为5A，600A/1A 则二次电流一般设为1A，仪器内置互感器二次侧所测量的最大电流范围为0～20A。

注：设置最大输出电压和最大输出电流可对电流互感器进行保护，在试验过程中，一旦电压或者电流超出设定值，仪器将自动停止升压并返回零位，试互感器伏安变比极性综合测试仪验自动结束。

3.1.2 CT伏安特性单机试验CT伏安特性试验可以选择单机试验或外接升压器试验，单机试验是指只需要利用仪器内置调压器进行试验。

1.CT伏安特性单机试验接线方式CT伏安特性单机试验接线如图3.3所示。

CT伏安特性单机试验有AC220V 或AC380V两种供电方式。

当交流功率电源输入端子接AC220V电压时，交流电压输出0～600V，当输入端子接AC380V电压时，交流电压输出0～1000V。

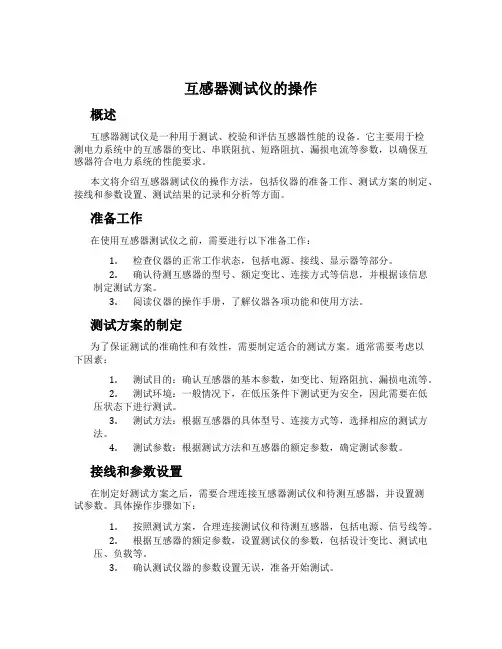

互感器测试仪的操作概述互感器测试仪是一种用于测试、校验和评估互感器性能的设备。

它主要用于检测电力系统中的互感器的变比、串联阻抗、短路阻抗、漏损电流等参数，以确保互感器符合电力系统的性能要求。

本文将介绍互感器测试仪的操作方法，包括仪器的准备工作、测试方案的制定、接线和参数设置、测试结果的记录和分析等方面。

准备工作在使用互感器测试仪之前，需要进行以下准备工作：1.检查仪器的正常工作状态，包括电源、接线、显示器等部分。

2.确认待测互感器的型号、额定变比、连接方式等信息，并根据该信息制定测试方案。

3.阅读仪器的操作手册，了解仪器各项功能和使用方法。

测试方案的制定为了保证测试的准确性和有效性，需要制定适合的测试方案。

通常需要考虑以下因素：1.测试目的：确认互感器的基本参数，如变比、短路阻抗、漏损电流等。

2.测试环境：一般情况下，在低压条件下测试更为安全，因此需要在低压状态下进行测试。

3.测试方法：根据互感器的具体型号、连接方式等，选择相应的测试方法。

4.测试参数：根据测试方法和互感器的额定参数，确定测试参数。

接线和参数设置在制定好测试方案之后，需要合理连接互感器测试仪和待测互感器，并设置测试参数。

具体操作步骤如下：1.按照测试方案，合理连接测试仪和待测互感器，包括电源、信号线等。

2.根据互感器的额定参数，设置测试仪的参数，包括设计变比、测试电压、负载等。

3.确认测试仪器的参数设置无误，准备开始测试。

测试操作过程开始测试之前，需要确认测试方案和参数设置均无误，并进行以下步骤：1.打开仪器电源，并等待稳定。

2.设置测试仪器的测试参数，包括测试电压、负载等。

3.开始测试，记录测试结果，并进行误差分析。

结果记录和分析测试结束后，需要将测试结果记录下来，并进行误差分析。

具体操作步骤如下：1.记录测试结果，包括互感器的测试值、误差等。

2.利用误差计算公式，计算互感器的误差。

3.进行误差分析，确定误差的来源和原因。

4.根据误差分析结果，调整测试方案和参数设置，再次进行测试。

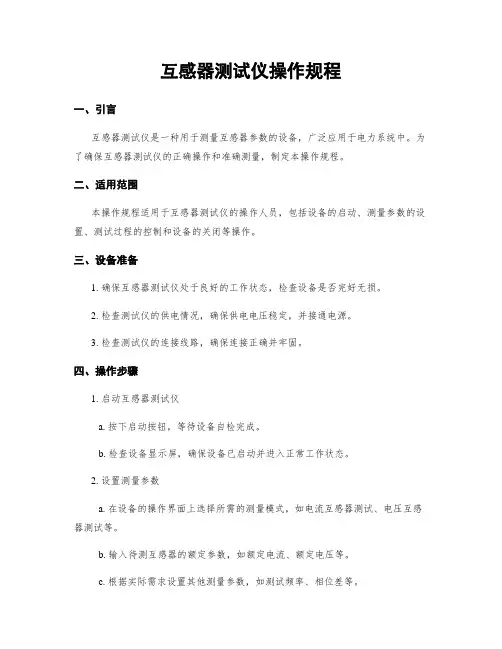

互感器测试仪操作规程一、引言互感器测试仪是一种用于测量互感器参数的设备，广泛应用于电力系统中。

为了确保互感器测试仪的正确操作和准确测量，制定本操作规程。

二、适用范围本操作规程适用于互感器测试仪的操作人员，包括设备的启动、测量参数的设置、测试过程的控制和设备的关闭等操作。

三、设备准备1. 确保互感器测试仪处于良好的工作状态，检查设备是否完好无损。

2. 检查测试仪的供电情况，确保供电电压稳定，并接通电源。

3. 检查测试仪的连接线路，确保连接正确并牢固。

四、操作步骤1. 启动互感器测试仪a. 按下启动按钮，等待设备自检完成。

b. 检查设备显示屏，确保设备已启动并进入正常工作状态。

2. 设置测量参数a. 在设备的操作界面上选择所需的测量模式，如电流互感器测试、电压互感器测试等。

b. 输入待测互感器的额定参数，如额定电流、额定电压等。

c. 根据实际需求设置其他测量参数，如测试频率、相位差等。

3. 进行测试a. 将待测互感器正确连接到测试仪上，确保连接牢固可靠。

b. 按下开始测试按钮，测试仪将开始对互感器进行测量。

c. 观察测试仪的显示屏，记录测量结果。

4. 控制测试过程a. 在测试过程中，注意观察测试仪的工作状态，确保设备正常运行。

b. 根据需要，可以调整测试仪的参数，如增加测量次数、调整测试频率等。

c. 如果发现异常情况，如设备故障或测量结果异常，应及时停止测试并进行排查。

5. 测试结果处理a. 测试完成后，将测量结果记录下来。

b. 对测量结果进行分析，判断互感器的性能是否符合要求。

c. 根据测量结果，可以进行互感器的维护、调整或更换等操作。

六、设备关闭1. 测试完成后，按下停止按钮，停止测试。

2. 关闭互感器测试仪的电源，断开电源线。

3. 清理测试现场，将设备归位并妥善保管。

七、安全注意事项1. 在操作互感器测试仪时，应穿戴好防护用具，如绝缘手套、绝缘鞋等。

2. 在进行高压测试时，应确保操作人员和周围人员的安全，避免触电事故的发生。

变比测量和极性测定一、试验目的1、检查变比是否与铭牌相符，是否存在较大误差。

2、检查绕组是否发生匝间短路、断股、脱焊等缺陷。

3、满足相关继电保护接线及保护定值设定需要。

二、电流互感器试验步骤1、确定互感器具备试验条件：落实安全措施，拆除电流互感器下侧电缆。

2、仪器及电流互感器接线：KFA-10B全自动互感器综合测试仪及电流互感器接线，遵循电流从P1流向P2的原则。

将一次红色及黑色电流测试线开口鼻子端分别接至KFA-10B全自动互感器综合测试仪变比一次输出端子L1（红色）和L2（黑色）上，另一端红色、黑色夹子分别夹在电流互感器P1、P2侧引出母线上。

若电流互感器一次侧上侧母线不容易夹持，可将开关手车拖出至检修位置，打开下静触头盒外侧挡板，将夹子夹在静触头上。

对于穿芯式电流互感器，也是遵循电流从P1流向P2的原则，红夹子从电流互感器P1侧穿入，从P2侧穿出后与黑夹子牢固夹持在一起即可。

3、试验仪器设参数：根据电流互感器相关参数进行KFA-10B全自动互感器综合测试仪设置。

4、变比测量及极性测定：对于两个及以上绕组的电流互感器，将被测试二次绕组接地线断开，非被测试二次绕组首尾端短接（不准接地）。

被测试二次绕组首端（K1或S1）、尾端（K2或S2）电流出线在电流回路端子侧与外部电度表、电流表、保护模块等外部设备脱开（挑开连接片或者拆除电流线）。

被测二次绕组首端用红色测试线引入设备K1插孔，被测二次绕组尾端用黑色测试线引入设备K2插孔。

接线完成后由监护人确认二次线接线正确，严禁电流互感器二次电流回路开路。

KFA-10B全自动互感器综合测试仪一次升流（200A以内），查看变比及极性并记录数据，测完一组二次绕组同理再测另一组二次绕组。

5、拆除电流回路短接线，恢复连接片及接地线：拆除所有电流回路短接线，合上所有电流回路竖向连接片，恢复电流回路原有接地线。

6、整理仪器：收拾整理KFA-10B全自动互感器综合测试仪。

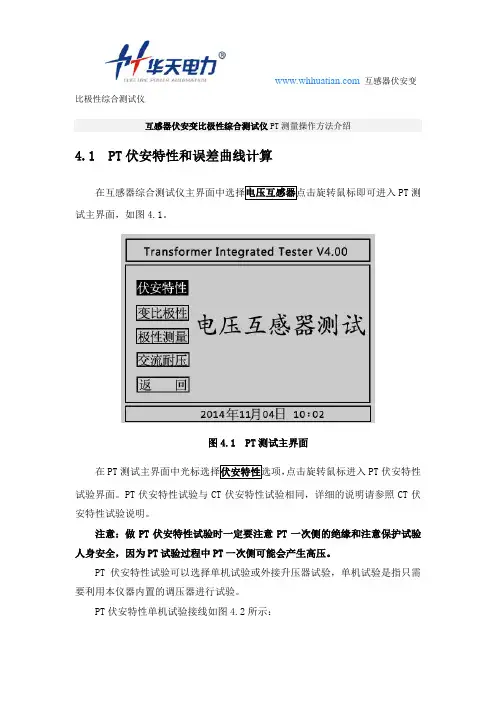

互感器伏安变比极性综合测试仪互感器伏安变比极性综合测试仪PT测量操作方法介绍4.1 PT伏安特性和误差曲线计算在互感器综合测试仪主界面中选择电压互感器点击旋转鼠标即可进入PT测试主界面，如图4.1。

图4.1 PT测试主界面在PT测试主界面中光标选择伏安特性选项，点击旋转鼠标进入PT伏安特性试验界面。

PT伏安特性试验与CT伏安特性试验相同，详细的说明请参照CT伏安特性试验说明。

注意：做PT伏安特性试验时一定要注意PT一次侧的绝缘和注意保护试验人身安全，因为PT试验过程中PT一次侧可能会产生高压。

PT伏安特性试验可以选择单机试验或外接升压器试验，单机试验是指只需要利用本仪器内置的调压器进行试验。

PT伏安特性单机试验接线如图4.2所示：互感器伏安变比极性综合测试仪图4.2 PT伏安特性单机试验接线图4.2 PT变比极性4.2.1 参数设置在PT测试主界面中光标选择变比极性选项，点击旋转鼠标即可进入PT变比极性试验参数设置界面如图4.3所示：图4.3 PT变比极性试验参数设置界面额定一次：电压等级有3kV、6kV、10kV、20kV、35kV、44kV、60kV、110kV、154kV、220kV、330kV、500kV、1000kV，并分别有“/1”和“/√3”可选。

互感器伏安变比极性综合测试仪额定二次：100V、100/3V、100/√3V、150V、220V，点击逐次选择。

注：额定一次与额定二次为被测品的一次侧额定电压和二次侧额定电压，用户根据被测品铭牌上的标注进行设置。

4.2.2 接线方式接线方式如图4.4所示。

图4.4 PT变比极性试验接线图4.2.3 试验方法检查接线完成后，光标移动至开始试验选项并按下，仪器进入试验状态，界面下方实时显示一次电压值和二次电压值。

试验完成后，仪器自动给出变比、比差和极性。

PT变比极性试验结果如图4.5所示。

互感器伏安变比极性综合测试仪图4.5 PT变比极性试验结果4.2.4 变比极性试验结果操作界面PT变比极性试验结果界面的各项功能操作与CT变比极性试验结果界面的功能操作相同，请参照3.2.4 CT变比极性试验结果操作说明。

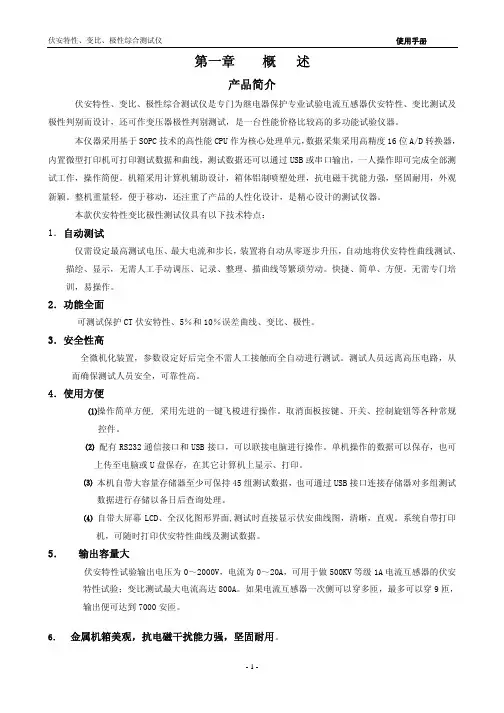

第一章 概 述产品简介伏安特性、变比、极性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比较高的多功能试验仪器。

本仪器采用基于SOPC技术的高性能CPU作为核心处理单元，数据采集采用高精度16位A/D转换器，内置微型打印机可打印测试数据和曲线，测试数据还可以通过USB或串口输出，一人操作即可完成全部测试工作，操作简便。

机箱采用计算机辅助设计，箱体铝制喷塑处理，抗电磁干扰能力强，坚固耐用，外观新颖。

整机重量轻，便于移动，还注重了产品的人性化设计，是精心设计的测试仪器。

本款伏安特性变比极性测试仪具有以下技术特点：1．自动测试仅需设定最高测试电压、最大电流和步长，装置将自动从零逐步升压，自动地将伏安特性曲线测试、描绘、显示，无需人工手动调压、记录、整理、描曲线等繁琐劳动。

快捷、简单、方便。

无需专门培训，易操作。

2．功能全面可测试保护CT伏安特性、5％和10％误差曲线、变比、极性。

3．安全性高全微机化装置，参数设定好后完全不需人工接触而全自动进行测试。

测试人员远离高压电路，从而确保测试人员安全，可靠性高。

4．使用方便⑴操作简单方便, 采用先进的一键飞梭进行操作。

取消面板按键、开关、控制旋钮等各种常规控件。

⑵ 配有RS232通信接口和USB接口，可以联接电脑进行操作。

单机操作的数据可以保存，也可上传至电脑或U盘保存，在其它计算机上显示、打印。

⑶ 本机自带大容量存储器至少可保持45组测试数据，也可通过USB接口连接存储器对多组测试数据进行存储以备日后查询处理。

⑷ 自带大屏幕LCD、全汉化图形界面,测试时直接显示伏安曲线图，清晰，直观。

系统自带打印机，可随时打印伏安特性曲线及测试数据。

5．输出容量大伏安特性试验输出电压为0～2000V，电流为0～20A，可用于做500KV等级1A电流互感器的伏安特性试验；变比测试最大电流高达800A。

互感器测试仪操作规程标题：互感器测试仪操作规程引言概述：互感器测试仪是一种用于测量电气设备中互感器性能的仪器，其正确操作对于确保电气设备的正常运行至关重要。

本文将介绍互感器测试仪的操作规程，匡助操作人员正确、安全地使用该设备。

一、准备工作1.1 确保测试仪器处于正常工作状态：检查仪器的电源、连接线等是否完好无损，确保仪器能够正常启动和运行。

1.2 准备测试样品：选择合适的互感器进行测试，并确保互感器处于停电状态，避免发生意外。

1.3 确认测试环境：选择干净、通风良好的环境进行测试，避免灰尘和湿气对测试结果的影响。

二、连接测试仪器2.1 将测试仪器与互感器正确连接：根据仪器说明书或者操作手册，将测试仪器与互感器正确连接，确保连接稳固可靠。

2.2 调整测试仪器参数：根据测试要求，调整仪器的参数，如电压、电流等，以确保测试结果准确。

2.3 完成仪器的校准：在连接完成后，进行仪器的校准，以确保测试结果的准确性和可靠性。

三、进行测试操作3.1 启动测试仪器：按照操作手册的指引，启动测试仪器，并等待仪器稳定后进行测试。

3.2 进行测试操作：根据测试要求，进行相应的测试操作，如电压、电流等参数的测试，记录测试结果。

3.3 注意安全防护：在测试过程中，注意安全防护，避免触电或者其他意外事故的发生，确保测试人员的安全。

四、分析和记录测试结果4.1 分析测试结果：根据测试结果进行数据分析，判断互感器的性能是否符合要求，如是否存在故障或者异常。

4.2 记录测试结果：将测试结果准确记录在测试报告中，包括测试日期、测试人员、测试参数等信息，以备日后查阅。

4.3 提出改进建议：根据测试结果，提出改进建议或者维护措施，确保互感器的正常运行和性能。

五、结束测试操作5.1 关闭测试仪器：在测试完成后，及时关闭测试仪器，并拔掉电源线，确保设备安全。

5.2 清理测试环境：清理测试环境，将测试仪器和测试样品放置到指定位置，确保环境整洁有序。

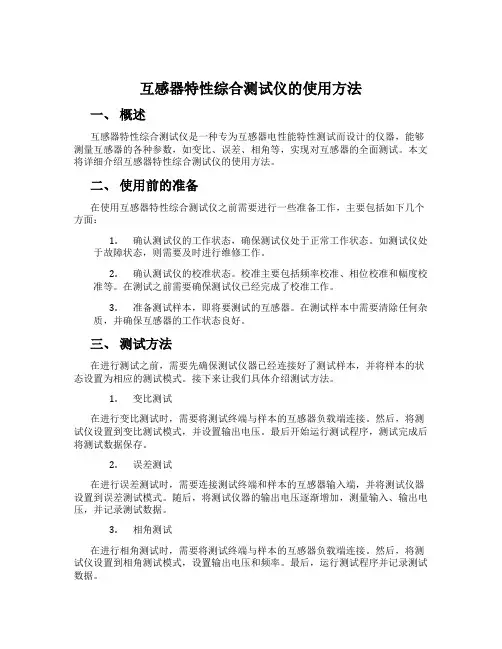

互感器特性综合测试仪的使用方法一、概述互感器特性综合测试仪是一种专为互感器电性能特性测试而设计的仪器，能够测量互感器的各种参数，如变比、误差、相角等，实现对互感器的全面测试。

本文将详细介绍互感器特性综合测试仪的使用方法。

二、使用前的准备在使用互感器特性综合测试仪之前需要进行一些准备工作，主要包括如下几个方面：1.确认测试仪的工作状态，确保测试仪处于正常工作状态。

如测试仪处于故障状态，则需要及时进行维修工作。

2.确认测试仪的校准状态。

校准主要包括频率校准、相位校准和幅度校准等。

在测试之前需要确保测试仪已经完成了校准工作。

3.准备测试样本，即将要测试的互感器。

在测试样本中需要清除任何杂质，并确保互感器的工作状态良好。

三、测试方法在进行测试之前，需要先确保测试仪器已经连接好了测试样本，并将样本的状态设置为相应的测试模式。

接下来让我们具体介绍测试方法。

1.变比测试在进行变比测试时，需要将测试终端与样本的互感器负载端连接。

然后，将测试仪设置到变比测试模式，并设置输出电压。

最后开始运行测试程序，测试完成后将测试数据保存。

2.误差测试在进行误差测试时，需要连接测试终端和样本的互感器输入端，并将测试仪器设置到误差测试模式。

随后，将测试仪器的输出电压逐渐增加，测量输入、输出电压，并记录测试数据。

3.相角测试在进行相角测试时，需要将测试终端与样本的互感器负载端连接。

然后，将测试仪设置到相角测试模式，设置输出电压和频率。

最后，运行测试程序并记录测试数据。

四、数据处理与分析测试完成后，需要对测试数据进行处理与分析。

在数据处理过程中，应首先进行数据筛查，将异常数据进行剔除，然后进行数据分析，计算出样本的合理参数范围和误差范围等。

五、使用注意事项在使用互感器特性综合测试仪时，需要注意以下事项：1.遵守测试仪器工作规程，确保测试仪器的正常使用和保养。

2.在使用测试仪器之前，需要对测试仪器进行校准。

3.在使用测试样本之前，需要检查样本的工作状态和质量。

互感器测试仪操作规程互感器测试仪是一种专用测试设备，用于对互感器进行性能测试和检测。

它可以精确地测量互感器的电气参数，确保其在实际使用中表现出准确可靠的性能，不仅能提高设备的稳定性和可靠性，也能提高电力系统的安全性。

为了正确使用互感器测试仪，需要遵守一定的操作规程，下面介绍互感器测试仪的操作规程。

一、设备准备1.检查互感器测试仪的外观和结构是否正常，各部件是否齐全。

2.将测试仪置于平稳的地面上，并保持仪器处于水平状态。

3.将测试仪的电源插头插到配电箱中，接通电源，测试仪即可进入正常工作状态。

二、测量参数设定1.选择合适的测量参数，根据实际需求设置测试仪的测量模式、电压等级和电流档位。

2.根据待测的互感器额定电压和额定电流，设置测试仪的测量范围和精度。

如果不确定测量范围和精度，可以参考互感器的额定电压和定子电流来设置。

3.将测试仪的端口与待测互感器的接线端口相连接。

确保接线端口良好接触，以保证测量的准确性和稳定性。

三、电气参数测量1.进行电气参数测量时，应引起足够的注意，不能粗心大意。

2.测量前应先检查和调整测试仪的工作状态，以确保测量结果的准确性和可靠性。

3.将测试仪的显示器调整到所需范围，并确认显示值是否正确，根据需要调整输入电压或电流，以确保测量的准确性和稳定性。

4.在测量过程中要保持仪器的稳定性，避免突然断电或非正常关机。

5.测量完毕后，应将测试仪处于关闭状态，并断开电源插头，将测试仪保存在干燥、通风的地方。

四、维护保养1.测试仪的保养和维护应由专业技术人员进行，如更换熔断器、电池、电源线等。

2.测试仪的定期检修，应按照使用规程进行操作，并严格遵守操作规程。

3.测试仪应放在干燥、阴凉的地方，不要在阳光下长时间暴露，避免过高或过低的温度和湿度。

4.测试仪的部件和外壳应经常清洗和维护，防止灰尘或污垢影响其工作性能。

以上就是互感器测试仪操作规程的介绍。

良好的操作规程能有效保障测试仪的稳定性和准确性，也能保证测试的效率和安全。

互感器测试仪操作规程一、引言互感器测试仪是一种用于测试互感器性能的仪器设备，它可以测量互感器的变比、漏磁、耐压试验等参数，以确保互感器的正常运行和性能稳定。

本操作规程旨在规范互感器测试仪的使用，保证测试结果的准确性和可靠性，同时确保操作人员的安全。

二、设备准备1. 确保互感器测试仪处于正常工作状态，检查设备是否有损坏或故障。

2. 检查测试仪的电源线是否连接牢固，并确保电源电压符合设备要求。

3. 检查测试仪的接地线是否连接良好，确保设备的接地可靠。

4. 准备好所需的测试仪器和配件，如测试线、夹具等。

三、操作步骤1. 将互感器测试仪的电源线插入电源插座，并打开电源开关。

2. 检查仪器的显示屏是否正常显示，如有异常情况应及时联系维修人员。

3. 按照互感器的类型和测试要求，选择相应的测试模式。

4. 将待测的互感器连接到测试仪上，确保连接牢固，避免接触不良或松动。

5. 根据测试要求，设置测试仪的参数，如变比范围、测试电压等。

6. 开始测试前，确保测试现场安全，确保操作人员和设备不会受到电击或其他伤害。

7. 按下开始测试按钮，测试仪将开始对互感器进行测试。

8. 在测试过程中，及时观察测试仪的显示屏，确保测试结果的准确性。

9. 测试完成后，将测试仪的电源开关关闭，并拔掉电源线。

10. 将测试结果记录下来，并进行数据分析和处理。

四、安全注意事项1. 在操作互感器测试仪时，应佩戴绝缘手套和绝缘鞋，确保自身安全。

2. 在进行高压测试时，应确保测试仪和互感器的接地可靠，避免电击事故的发生。

3. 在测试仪器故障或异常情况下，应立即停止使用并联系维修人员进行处理。

4. 在测试过程中，应注意周围环境的温度、湿度等因素，避免对测试结果产生影响。

5. 在测试仪器存放或搬运时，应轻拿轻放，避免碰撞或摔落导致设备损坏。

五、设备维护1. 定期对互感器测试仪进行检查和维护，确保设备处于良好的工作状态。

2. 清洁测试仪的外壳和显示屏，避免灰尘和污垢对设备的影响。

互感器测试仪操作规程一、引言互感器是电力系统中常用的重要设备，用于测量和保护电力系统中的电流和电压。

为了确保互感器的正常运行和准确测量，需要进行定期的测试和校准。

本操作规程旨在指导操作人员正确使用互感器测试仪进行测试，并保证测试结果准确可靠。

二、设备准备1. 互感器测试仪：确保测试仪器的型号、规格和准确度符合测试要求，并保持设备的良好状态。

2. 互感器：选择待测试的互感器，并检查其外观是否完好，绝缘是否良好。

三、测试前准备1. 确认测试对象：根据需要测试的互感器类型和参数，选择相应的测试模式和设置。

2. 连接测试仪器：根据测试仪器的说明书，将测试仪器正确连接至待测试的互感器。

3. 校准测试仪器：在进行测试之前，需要对测试仪器进行校准。

按照测试仪器的说明书，进行校准操作，并记录校准结果。

四、测试操作步骤1. 打开测试仪器电源，并确保设备处于正常工作状态。

2. 设置测试参数：根据互感器的额定参数和测试要求，设置测试仪器的参数，包括电流、电压、频率等。

3. 进行空载测试：将互感器的一次侧和二次侧分别接入测试仪器，并进行空载测试。

记录测试结果，并与互感器的额定参数进行比较，判断互感器的空载损耗是否符合要求。

4. 进行负载测试：根据测试要求，将负载接入互感器的二次侧，并进行负载测试。

记录测试结果，并与互感器的额定参数进行比较，判断互感器的负载损耗是否符合要求。

5. 进行变比测试：根据测试要求，改变测试仪器的输入电流或电压，并记录测试结果。

通过比较测试结果和互感器的额定变比，判断互感器的变比误差是否在允许范围内。

6. 进行绝缘测试：将测试仪器的绝缘测试功能连接至互感器的绝缘部分，并进行绝缘测试。

记录测试结果，并判断互感器的绝缘是否良好。

7. 完成测试：根据测试要求，完成所有测试项目，并记录测试结果。

五、测试结果分析与处理1. 比对测试结果：将测试结果与互感器的额定参数进行比较，判断测试结果是否符合要求。

2. 异常情况处理：如果测试结果异常，需要进行排查和处理。

互感器测试仪操作规程标题：互感器测试仪操作规程引言概述：互感器测试仪是用于测试互感器性能和准确度的设备，正确操作测试仪对确保测试结果的准确性非常重要。

本文将详细介绍互感器测试仪的操作规程，帮助操作人员正确操作测试仪，确保测试结果的准确性。

一、准备工作1.1 确认测试仪器和设备完好：在进行测试之前，需要确认互感器测试仪器和相关设备处于正常工作状态，没有损坏或故障。

1.2 设置测试参数：根据测试要求，设置测试仪的参数，包括电压、电流、频率等参数，确保测试的准确性和可靠性。

1.3 连接互感器：将待测试的互感器正确连接到测试仪器，确保连接稳固，避免出现误差或干扰。

二、测试操作2.1 启动测试仪器：按照测试仪器的操作说明，启动测试仪器，并等待系统自检完成。

2.2 进行测试：根据测试要求，开始测试互感器的性能和准确度，记录测试数据并进行分析。

2.3 注意安全：在测试过程中，注意安全事项，避免触电、短路等危险情况的发生，确保操作人员的安全。

三、数据处理3.1 分析测试结果：根据测试数据，进行数据分析和处理，评估互感器的性能和准确度。

3.2 记录测试数据：将测试结果及相关数据记录在测试报告中，确保数据的完整性和准确性。

3.3 保存数据：保存测试数据和报告，以备日后查阅和参考，为互感器的维护和管理提供依据。

四、故障处理4.1 发现故障：如果在测试过程中发现互感器测试仪器出现故障或异常情况，应立即停止测试，并进行故障排查。

4.2 排除故障：根据故障现象和测试仪器的操作手册，进行故障排查和处理，确保测试的顺利进行。

4.3 测试仪器维护：定期对互感器测试仪器进行维护保养，保持设备的良好状态，避免出现故障和影响测试结果。

五、注意事项5.1 操作规范：操作人员应按照操作规程和说明书进行操作，避免误操作和造成设备损坏。

5.2 定期校准：定期对互感器测试仪器进行校准，确保测试结果的准确性和可靠性。

5.3 培训和交流：定期对操作人员进行培训和交流，提高他们的操作技能和测试水平，确保测试工作的顺利进行。

互感器测试仪操作规程引言概述：互感器测试仪是一种用于测量和检测互感器性能的仪器。

它能够准确地测量互感器的电气参数，确保互感器的正常运行。

为了保证测试的准确性和安全性，我们需要遵守一定的操作规程。

本文将详细介绍互感器测试仪的操作规程，以确保测试的准确性和安全性。

正文内容：1. 仪器准备1.1 确保互感器测试仪处于工作状态- 检查互感器测试仪的电源是否正常连接。

- 检查仪器的显示屏是否正常，是否有任何故障提示。

- 检查仪器的测量线是否连接良好。

1.2 确保互感器处于适宜测试状态- 检查互感器的外观是否完好，是否有任何损坏。

- 检查互感器是否有外来物质，如灰尘、水等。

- 确保互感器的连接路线正确并紧固。

1.3 校准测试仪器- 根据仪器的说明书，进行仪器的校准操作。

- 确保仪器的测量结果准确可靠。

2. 测试操作2.1 设置测试参数- 根据互感器的规格和要求，设置测试仪器的参数，如电压、频率等。

- 确保测试参数与互感器的额定参数相符。

2.2 进行测试- 将互感器连接到测试仪器上。

- 打开仪器的电源，确保仪器处于工作状态。

- 按照仪器的操作说明，进行测试操作。

- 观察仪器的显示屏，记录测试结果。

2.3 数据处理- 将测试结果进行记录，并进行数据处理。

- 对测试结果进行分析，判断互感器的性能是否符合要求。

3. 安全操作3.1 遵守仪器的安全操作规程- 在操作仪器时，遵守仪器的安全操作规程，如不触摸高压部份，不将湿手接触仪器等。

3.2 防止误操作- 在操作仪器时，确保自己的动作准确无误，避免误操作造成的安全事故。

3.3 保护个人安全- 在操作仪器时，佩戴必要的个人防护设备，如绝缘手套、护目镜等，确保自身的安全。

总结：互感器测试仪的操作规程对于确保测试的准确性和安全性至关重要。

在使用互感器测试仪之前，我们需要进行仪器的准备工作，确保仪器处于工作状态，并进行校准操作。

在测试操作中，我们需要设置测试参数，进行测试，并对测试结果进行数据处理。

互感器伏安变比极性综合测试仪互感器伏安变比极性综合测试仪功能说明第二章功能说明及主菜单2.1 液晶显示说明本仪器采用320×240高分辨率灰色背光液晶显示屏，即使在强烈日光下也能清晰显示。

试验过程，试验环境设置及试验结果均显示在LCD屏上，全汉字操作界面，图形清晰，美观，易于操作。

2.2 旋转鼠标使用说明旋转鼠标的功能类似计算机上使用的鼠标，它有三种操作：“左旋”，“右旋”，“按下选定”。

通过鼠标的这三种操作可以实现移动光标、数据输入和操作选定等功能。

移动光标：可以通过左旋或右旋旋转鼠标来移动光标，将光标移到所要选择的选项上，“按下”旋钮即可选定此项。

数据输入：当需要修改或输入数据时，将光标移动到需要修改数据的选项上，按下旋转鼠标，即进入数据的百位或十位修改操作（光标缩小至被修改的这一位上），左旋或右旋鼠标即进行该位的增减操作。

按下鼠标确认该位的修改，并进入下一位的修改，同样左旋或右旋鼠标进行该位的增减。

逐位修改完毕后，光标增大为全光标，即退出数据的修改操作，此时可通过旋转鼠标将光标移走。

2.3 开机界面和主菜单介绍首先将AC220V或AC380V电源连接至仪器面板，打开面板上主电源开关，仪器进入开机画面，开机完成后仪器显示如图2.1所示画面，进入待机画面后光标指示的当前试验项目为电流互感器，当前选择项目的背景会反色。

按下旋转鼠标互感器伏安变比极性综合测试仪即可进入电流互感器测试界面，转动旋转鼠标则可选中电压互感器、U盘转存或设置时间。

图2.1 互感器综合测试仪主界面2.4 修改时间日期在主界面中选择设置时间选项，按下后进入设置时间界面（如图2.2），通过旋转鼠标可以依次设置仪器的年、月、日、时、分，设置好时间后，光标移动到确定项，点击即可完成时间设置，光标移动到取消项，点击则不保存此次设置的时间。

互感器伏安变比极性综合测试仪图2.2 设置时间界面2.5 U盘转存“U盘转存”功能是仪器通过USB接口将历史数据转存到U盘中，点击主界面中的U盘转存选项，仪器便进入了U盘转存界面（如图2.3）。
