有关数控机床测量技术与分析

数控机床切削力的测量与调整方法数控机床作为现代制造业中不可或缺的重要设备，其切削力的测量与调整对于保证加工质量和提高生产效率起着至关重要的作用。

本文将介绍数控机床切削力的测量方法以及在实际应用中的调整方法。

首先，数控机床切削力的测量方法有以下几种常见的技术手段。

一种是间接测量法，通过测量数控机床主轴电机负载电流来间接获得切削力的信息。

这种方法简单可行，但较为粗略，只能提供一个相对的切削力水平。

另一种是应变片测量法，将应变片粘贴在机床的切削部位，通过应变片的应变，可以计算出切削力的大小。

应变片测量法的优点是精度较高，可以提供切削力的具体数值，但需要对应变片进行校准和粘贴，操作稍显繁琐。

还有一种是电容式或压电式力传感器测量法，这是一种较为精确的测量方法。

通过安装在切削部位的力传感器，可以直接测量到切削力的大小和方向，提供准确的切削力信息。

这种方法的优势是测量精度高，但需要专门的力传感器和数据采集设备，成本相对较高。

除了测量切削力的方法，调整切削力也是数控机床加工中的重要一环。

以下介绍几种常见的调整方法。

首先，合理的刀具选择和切削参数设置是调整切削力的基础。

在加工过程中，应根据不同材料的特性和加工要求，选择合适的刀具和切削参数，来控制切削力的大小。

合理的切削参数设置可以减少切削力的大小，并提高加工效率。

其次，刀具的刃磨和更换也是调整切削力的重要手段。

当刀具磨损或破损时，会加大切削力的大小，影响加工质量和机床寿命。

定期对刀具进行刃磨或更换，可以保持刀具的锋利度和稳定性，减小切削力的大小。

此外，适当的切削润滑和冷却也可以影响切削力的大小。

正确选择和使用切削液可以减少切削面的摩擦系数，降低切削力。

冷却系统可以有效排除切屑和降低温度，减少切削力的产生。

合适的切削润滑和冷却措施可以提高加工效率和切削质量。

最后，机床结构和刚度的改进也可以对切削力进行调整。

通过提高机床的刚度，减少机床振动和变形，可以减小切削力的大小，提高加工精度和稳定性。

数控加工中的测量与检验技术随着科技的不断进步，数控加工技术在各个工业领域中得到了广泛应用。

而在数控加工过程中，测量与检验技术起着至关重要的作用。

本文将探讨数控加工中的测量与检验技术，并介绍其在提高产品质量和生产效率方面的重要性。

一、测量技术在数控加工中的作用在数控加工过程中，测量技术被广泛应用于工件尺寸、形状、位置等方面的检测。

通过精确的测量，可以确保工件在加工过程中达到所需的精度要求。

同时，测量技术还可以用于检测机床的几何误差、工具磨损等问题，为加工过程的控制提供重要参考。

1. 工件尺寸测量在数控加工中，工件的尺寸测量是最基本的任务之一。

通过使用各种测量工具，如千分尺、游标卡尺、光学投影仪等，可以准确测量工件的尺寸，并与设计要求进行比较。

如果测量结果与设计要求不符，可以及时采取措施进行调整，确保工件的精度。

2. 工件形状测量除了尺寸测量外，工件的形状测量也是数控加工中的重要任务。

通过使用三坐标测量机等高精度测量设备，可以测量工件的曲面形状、轮廓等参数。

这对于需要进行复杂形状加工的工件来说尤为重要，可以确保工件的形状满足设计要求。

3. 机床几何误差测量在数控加工中，机床的几何误差会直接影响工件的加工精度。

因此，通过测量机床的几何误差，可以了解机床的精度状况，并及时进行调整和维修。

常用的机床几何误差测量方法包括激光干涉仪、球棒法等。

这些测量技术可以帮助提高机床的加工精度，提高产品质量。

二、检验技术在数控加工中的作用除了测量技术，检验技术在数控加工中也起着重要的作用。

通过对加工过程和成品进行检验，可以确保产品的质量和性能达到要求。

1. 加工过程检验在数控加工过程中，通过对加工过程的监控和检验，可以及时发现和纠正加工中的问题。

常用的加工过程检验方法包括切削力检测、温度检测、振动检测等。

这些检验技术可以帮助提高加工效率，减少加工中的故障和损耗。

2. 成品检验在数控加工完成后，对成品进行全面的检验是确保产品质量的关键。

数控机床的精度检测与调整方法数控机床是现代制造业中不可或缺的一种设备，它的精度对于产品的质量和性能起着至关重要的作用。

本文将介绍数控机床的精度检测与调整方法，帮助读者更好地了解和应用这些技术。

一、精度检测方法1. 几何误差检测几何误差是数控机床精度的重要指标，包括直线度、平行度、垂直度、圆度等。

常用的几何误差检测方法有激光干涉仪、三坐标测量仪等。

通过这些设备，可以精确测量机床各个轴向的几何误差，并得出相应的数据。

2. 理论切削路径与实际切削路径对比在数控机床的加工过程中，理论切削路径与实际切削路径之间可能存在偏差。

通过对比理论切削路径与实际切削路径，可以判断数控机床的精度是否达标。

常用的方法是使用光学测量仪器，对切削路径进行高精度的测量和分析。

二、精度调整方法1. 机床结构调整数控机床的结构调整是提高其精度的重要手段。

首先，需要检查机床各个部件的紧固情况，确保机床的刚性和稳定性。

其次，根据几何误差的检测结果，对机床的导轨、滑块等部件进行调整，以减小误差。

2. 控制系统调整数控机床的控制系统对于其加工精度起着至关重要的作用。

通过调整控制系统的参数，可以改善机床的运动精度和定位精度。

常用的调整方法包括增加控制系统的采样频率、优化控制算法等。

3. 刀具与工件的匹配调整刀具与工件的匹配对于加工精度有很大影响。

在数控机床的加工过程中，需要根据工件的要求选择合适的刀具，并对刀具进行调整和校准。

同时，还需要对工件进行检测，确保其尺寸和形状与设计要求一致。

三、精度检测与调整的重要性数控机床的精度检测与调整是保证产品质量和性能的关键环节。

只有通过科学的检测方法，准确地了解机床的精度情况，才能及时采取相应的调整措施，提高机床的加工精度。

这对于提高生产效率、降低成本、提升产品竞争力具有重要意义。

四、未来发展趋势随着制造业的不断发展，数控机床的精度要求也越来越高。

未来，数控机床的精度检测与调整方法将更加精细化和智能化。

数控机床加工精度检测与校准方法在现代制造业中，数控机床是不可或缺的重要设备。

它的高效率、高精度和高稳定性使得加工过程更加精确和可靠。

然而，由于各种因素的影响，数控机床的加工精度可能会出现偏差。

因此，对数控机床的精度进行检测和校准是非常必要的。

一、加工精度检测方法1. 几何误差检测几何误差是数控机床加工精度的重要指标之一。

常见的几何误差包括直线度误差、平行度误差、垂直度误差和圆度误差等。

几何误差的检测可以使用光学测量仪器，如激光干涉仪、光学投影仪等。

通过将测量仪器与数控机床进行联动，可以实时监测数控机床的加工精度，并得出相应的误差数据。

2. 热误差检测热误差是数控机床加工精度的另一个重要指标。

由于加工过程中会产生热量，数控机床的温度会发生变化，从而导致加工精度的偏差。

为了检测热误差，可以使用温度传感器对数控机床进行监测。

通过实时记录数控机床的温度变化，并与加工精度进行对比，可以得出热误差的数据。

3. 振动误差检测振动误差是数控机床加工精度的另一个重要影响因素。

振动会导致数控机床的加工过程不稳定，从而影响加工精度。

为了检测振动误差，可以使用振动传感器对数控机床进行监测。

通过实时记录数控机床的振动情况，并与加工精度进行对比，可以得出振动误差的数据。

二、加工精度校准方法1. 机床调整机床调整是校准数控机床加工精度的常用方法之一。

通过调整数控机床的各项参数，如传动装置、导轨、滑块等，可以减小加工误差。

例如，可以通过调整导轨的平行度和垂直度来改善加工精度。

此外，还可以通过更换加工刀具、调整刀具固定方式等方式来提高加工精度。

2. 补偿技术补偿技术是校准数控机床加工精度的另一种常用方法。

通过对加工过程中的误差进行实时监测，并通过数学模型进行补偿，可以减小加工误差。

例如，可以通过在程序中添加补偿指令，根据误差数据进行补偿，从而提高加工精度。

3. 精度校准仪器精度校准仪器是校准数控机床加工精度的重要工具。

常见的精度校准仪器包括激光干涉仪、光学投影仪、三坐标测量机等。

数控机床技术的加工精度测量与调整技巧随着科技的不断进步和制造业的发展，数控机床已经成为现代制造业中不可或缺的重要设备。

而数控机床的加工精度对于产品的质量和制造成本起着至关重要的作用。

因此，正确测量和调整数控机床的加工精度成为保证产品质量和提高生产效率的关键。

一、加工精度的测量方法1. 几何误差的测量数控机床的几何误差是影响加工精度的重要因素。

为了正确评估机床的几何误差，常用的测量方法包括：（1）坐标测量法：通过比较实际测量值与理论坐标值的差异来确定几何误差。

（2）激光干涉测量法：利用激光干涉仪测量工件表面与基准面之间的偏差，进而确定机床的几何误差。

2. 轴间误差的测量轴间误差是指机床各轴之间因间隙、误差累积等原因引起的误差。

为了测量轴间误差，可采用以下方法：（1）比对测量法：通过与已知标准的测量仪器进行比对，测量出轴间误差。

（2）直接测量法：使用测量仪器直接对轴间误差进行测量，如使用激光传感器或光栅尺等。

二、加工精度的调整技巧1. 机床调试在数控机床的调试过程中，对于加工精度的调整需要注意以下几个方面：（1）机床结构调整：对于机床结构上存在的误差，需要通过调整各部件的位置和尺寸来改善。

（2）刀具磨损的补偿：刀具的磨损会影响加工精度，需要定期进行刀具更换和磨损补偿。

（3）机床参数的设置：根据实际加工情况，合理设置机床的各项参数，以获得最佳的加工效果。

2. 精度检查与误差补偿在加工过程中，通过定期进行精度检查，并根据检查结果进行误差补偿，可以有效地提高加工精度。

常见的误差补偿方法有：（1）增量误差补偿：根据实际测量结果，通过对数控程序进行修正，实现误差的补偿。

（2）半闭环误差补偿：利用测量系统与控制系统的相互作用，实现误差的自动补偿。

3. 定期保养与维护数控机床的定期保养与维护是保证其加工精度稳定性的重要措施。

在进行保养维护时，应注意以下几个方面：（1）清洁和润滑：定期清洁机床表面和各零部件，并进行润滑以减少磨损。

数控机床的精度检测方法与标准数控机床是一种高精度的机床设备，广泛应用于制造业的各个领域。

为了确保数控机床的工作精度，需要进行精度检测。

本文将介绍数控机床的精度检测方法和标准，为读者提供参考。

一、数控机床精度检测方法1. 几何精度检测几何精度是指数控机床在工作过程中，工件表面形状、位置、尺寸等与理论位置之间的差异。

常用的几何精度检测方法包括：平行度检测、垂直度检测、直线度检测等。

这些检测方法可以通过使用测量仪器（例如投影仪、三坐标测量机等）进行测量和比较，以确定数控机床是否满足工作要求。

2. 运动精度检测运动精度是指数控机床在运动中达到的位置是否准确。

常用的运动精度检测方法包括：位置误差检测、重复定位精度检测、速度误差检测等。

这些检测方法可以通过使用激光干涉仪、激光漂测仪等测量设备进行测量，以确定数控机床的运动精度是否符合要求。

3. 刚度检测刚度是指数控机床在受力时的变形情况。

常用的刚度检测方法包括：静刚度检测、动刚度检测等。

静刚度可以通过在数控机床各个部位施加力并测量其变形情况来进行检测；动刚度可以通过在数控机床运动状态下进行控制并测量位移来进行检测。

二、数控机床精度检测标准为了统一数控机床的精度检测标准，国内外制定了相应的标准，其中最有代表性的是国家标准GB/T16857-1997《数控机床精度检验方法》。

该标准规定了数控机床的几何精度、运动精度和刚度等指标的检测方法和要求。

以几何精度为例，该标准包括对工件表面形状、位置、尺寸等几何误差的检测，在该标准中，提供了一系列的测量方法，包括投影法、三坐标法、机床内检测法等。

此外，该标准还规定了几何误差的允许值，即数控机床在工作过程中允许存在的误差范围。

除了国家标准，国际标准也对数控机床的精度检测进行了规范，例如ISO 230-1和ISO 230-2等，这些标准主要用于指导和规范制造商以及使用单位在数控机床精度检测方面的操作。

近年来，随着数控机床技术的不断发展，对精度的要求也越来越高。

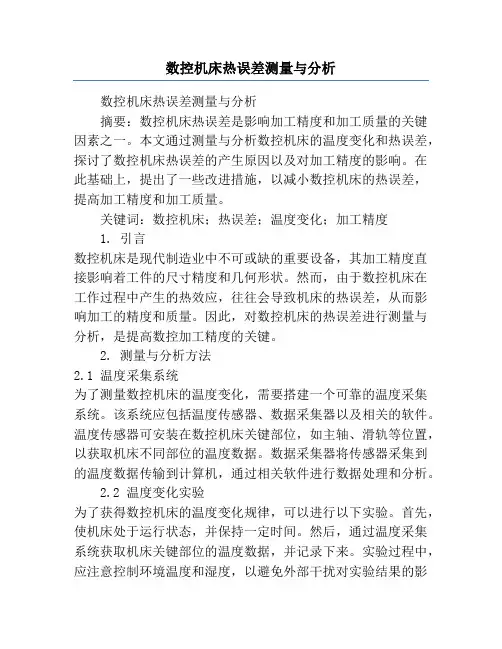

数控机床热误差测量与分析数控机床热误差测量与分析摘要：数控机床热误差是影响加工精度和加工质量的关键因素之一。

本文通过测量与分析数控机床的温度变化和热误差，探讨了数控机床热误差的产生原因以及对加工精度的影响。

在此基础上，提出了一些改进措施，以减小数控机床的热误差，提高加工精度和加工质量。

关键词：数控机床；热误差；温度变化；加工精度1. 引言数控机床是现代制造业中不可或缺的重要设备，其加工精度直接影响着工件的尺寸精度和几何形状。

然而，由于数控机床在工作过程中产生的热效应，往往会导致机床的热误差，从而影响加工的精度和质量。

因此，对数控机床的热误差进行测量与分析，是提高数控加工精度的关键。

2. 测量与分析方法2.1 温度采集系统为了测量数控机床的温度变化，需要搭建一个可靠的温度采集系统。

该系统应包括温度传感器、数据采集器以及相关的软件。

温度传感器可安装在数控机床关键部位，如主轴、滑轨等位置，以获取机床不同部位的温度数据。

数据采集器将传感器采集到的温度数据传输到计算机，通过相关软件进行数据处理和分析。

2.2 温度变化实验为了获得数控机床的温度变化规律，可以进行以下实验。

首先，使机床处于运行状态，并保持一定时间。

然后，通过温度采集系统获取机床关键部位的温度数据，并记录下来。

实验过程中，应注意控制环境温度和湿度，以避免外部干扰对实验结果的影响。

3. 热误差分析3.1 温度分布分析通过分析实验中获得的温度数据，可以得到数控机床的温度分布图。

据此，可以分析机床不同部位的温度变化情况，判断温度梯度大小，以及温度异常情况等。

同时，还可以通过对不同部位温度的变化趋势进行比较，判断机床是否存在热传导不均匀等问题。

3.2 热效应分析数控机床的热效应是指机床在工作过程中，由于零件加热、切削热等因素导致的机床温度升高，从而引起机床结构产生热变形，进而导致加工误差的变化。

通过对热效应的分析，可以了解机床热误差的产生原因，并找到其与加工误差之间的关联性。

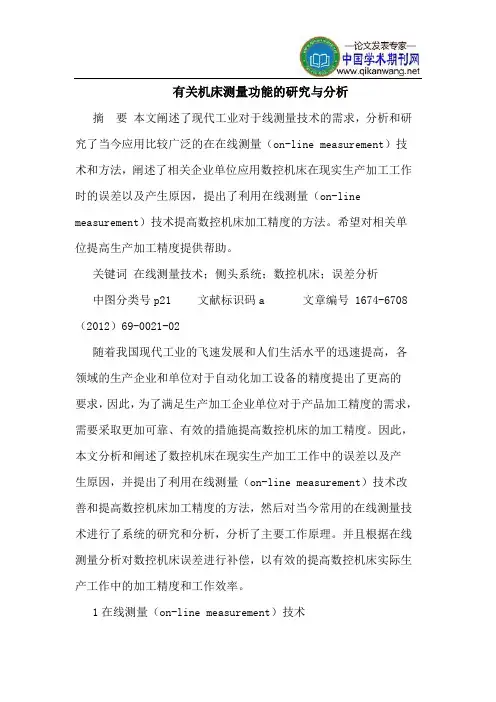

有关机床测量功能的研究与分析摘要本文阐述了现代工业对于线测量技术的需求，分析和研究了当今应用比较广泛的在在线测量（on-line measurement）技术和方法，阐述了相关企业单位应用数控机床在现实生产加工工作时的误差以及产生原因，提出了利用在线测量（on-line measurement）技术提高数控机床加工精度的方法。

希望对相关单位提高生产加工精度提供帮助。

关键词在线测量技术；侧头系统；数控机床；误差分析中图分类号p21 文献标识码a 文章编号 1674-6708（2012）69-0021-02随着我国现代工业的飞速发展和人们生活水平的迅速提高，各领域的生产企业和单位对于自动化加工设备的精度提出了更高的要求，因此，为了满足生产加工企业单位对于产品加工精度的需求，需要采取更加可靠、有效的措施提高数控机床的加工精度。

因此，本文分析和阐述了数控机床在现实生产加工工作中的误差以及产生原因，并提出了利用在线测量（on-line measurement）技术改善和提高数控机床加工精度的方法，然后对当今常用的在线测量技术进行了系统的研究和分析，分析了主要工作原理。

并且根据在线测量分析对数控机床误差进行补偿，以有效的提高数控机床实际生产工作中的加工精度和工作效率。

1在线测量（on-line measurement）技术当今世界工业生产技术和加工制造业的飞速发展，以及数控技术的普及和应用日益广泛，导致相关生产加工企业单位对于生产加工精度的要求也越来越严格，因此研究并设计出有效实用的方法提高数控机床的加工精度是十分重要的。

本文根据对目前在线测量（on-line measurement）技术的研究和应用等情况进行分析，认为使用在线测量技术提高数控机床在实际生产中的加工精度，降低误差是十分有效的。

在线测量（on-line measurement）技术主要是通过应用计算机技术对生产加工的产品进行自动测量的技术。

因此非常适合在现代生产加工工作中进行应用，以可靠、有效的提高数控机场的生产加工精度，可以实时、精确的对数控机床生产加工精度进行检测，目前，在线测量（on-line measurement）技术已经成为保证数控机床生产加工精度最有效的方法之一。

数控机床检测技术综述数控机床是现代制造业中不可或缺的重要设备，其精度和性能对产品质量和生产效率有着直接影响。

为了保证数控机床的稳定运行和高精度加工，检测技术在数控机床的制造、安装、调试和使用过程中起着关键作用。

本文将综述数控机床检测技术的发展现状、常用方法以及未来发展方向。

一、数控机床检测技术的发展现状1. 传统检测方法传统的数控机床检测方法主要包括人工测量和简单工具测量。

人工测量依赖于操作人员的经验和技能，容易受到主观因素影响，且效率低下。

简单工具测量主要通过使用划线尺、游标卡尺等简单仪器进行线性尺寸的测量，但对于复杂曲面和非线性尺寸的测量效果较差。

2. 光学检测技术光学检测技术是一种非接触式的高精度检测方法，可以实现对零件形貌、表面质量等多个方面进行全方位的检测。

常用的光学检测技术包括激光干涉仪、激光三角测量仪、视觉系统等。

这些技术在数控机床的精度检测、工件形状复原等方面具有广泛应用。

3. 电子检测技术电子检测技术是一种基于电子信号的高精度检测方法，可以实现对尺寸、位置、形状等多个方面进行精确测量。

常用的电子检测技术包括激光干涉仪、位移传感器、编码器等。

这些技术在数控机床的定位精度检测、轴向误差检测等方面具有重要应用。

4. 智能化检测技术智能化检测技术是近年来快速发展的一种新型检测方法，主要利用人工智能和机器学习算法对数控机床进行自动化和智能化的监控与诊断。

通过对大量数据进行分析和处理，可以实现对数控机床状态的实时监测和故障诊断，提高生产效率和设备利用率。

二、数控机床常用的检测方法1. 几何精度检测几何精度是衡量数控机床性能的重要指标之一，常用的几何精度检测方法包括坐标系误差检测、直线度检测、平面度检测、圆度检测等。

这些方法主要通过光学或电子检测技术对机床的几何特征进行测量和分析，以评估机床的加工精度和稳定性。

2. 动态性能测试动态性能测试是评估数控机床动态响应能力和运动轨迹精度的重要手段。
