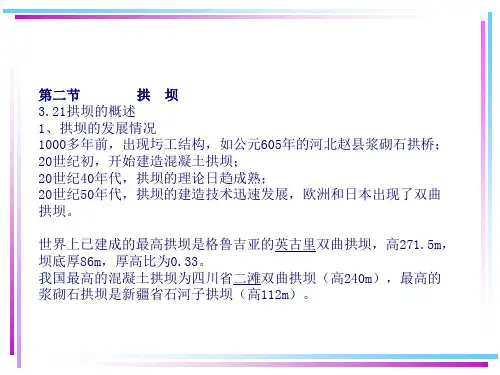

拱坝的特点1拱坝坝址的地形和地质条件243拱坝的发展概况拱坝的形式4一、拱坝的特点拱坝的定义定义：拱坝是一空间壳体结构，坝体结构是由一系列凸向上游的水平拱圈和一系列竖向悬臂梁组成。
拱坝坝体结构既有拱作用又有梁作用，具有双向传递荷载的特点。
所承受的水平荷载一部分由拱的作用传至两岸岩体，另一部分通过竖直梁的作用传到坝底基岩，如图所示。
拱座和拱冠梁拱坝的拱圈着力点坐落的两岸岩体部分称作拱座或坝肩；位于基岩最深处水平拱圈拱顶处的悬臂梁称作拱冠梁。
拱坝的特点•拱坝的结构：•拱坝的受力：•拱坝的稳定：-6-①拱梁系统的调整②拱圈自身调整为二次拱Ø 结构受力条件好,材料强度可以充分发挥；Ø 超载能力大，安全度高；Ø 抗震性能好；Ø 温度、地基变形是主要荷载；Ø 对地质、地形条件要求高；Ø 拱坝坝身单薄，体形复杂，设计和施工的难度较大Ø在泄洪方面，拱坝不仅可以在坝顶安全溢流，而且可以在坝身开设大孔口泄水。
二、拱坝坝址的地形和地质条件一、对地形的要求（一）地形条件影响因素：拱坝的结构形式、工程布置以及经济性的主要因素。
（二）坝址处河谷形状特征指标：通常用河谷“宽高比”及“河谷断面形状”表示。
1.宽高比与厚高比宽高比：指拱坝基础开挖后对应坝顶高程处的河谷的宽度L与最大坝高H的比值。
厚高比：坝底最大厚度T与最大坝高H的比值，即T/H，用其表示拱坝薄厚程度。
宽高比的影响：L/H值小，说明河谷深窄，水平拱圈跨度较短，拱的刚度较大，受力大部分传给两岸，坝体较薄;L/H值较大时，坝体较厚。
L/H＜2的深窄河谷中可建薄拱坝；L/H=2～3的中等宽度河谷可修建中厚拱坝；L/H>3～4.5的宽河谷多修建厚拱坝；L/H>4.5的宽浅河谷，宜建重力坝或拱形重力坝。
2.河谷断面形状V形，最适宜发挥拱的作用；河谷断面形状 U形，大部分荷载由梁作用承担；梯形，介于两者之间。

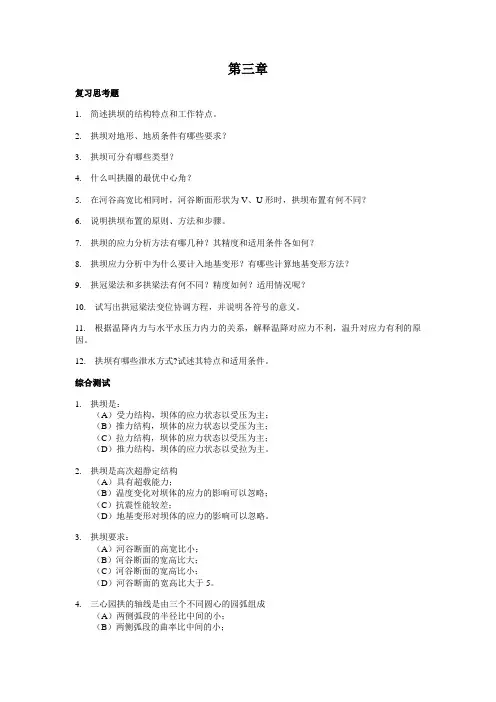

第三章复习思考题1.简述拱坝的结构特点和工作特点。
2.拱坝对地形、地质条件有哪些要求？3.拱坝可分有哪些类型？4.什么叫拱圈的最优中心角？5.在河谷高宽比相同时，河谷断面形状为V、U形时，拱坝布置有何不同？6.说明拱坝布置的原则、方法和步骤。
7.拱坝的应力分析方法有哪几种？其精度和适用条件各如何？8.拱坝应力分析中为什么要计入地基变形？有哪些计算地基变形方法？9.拱冠梁法和多拱梁法有何不同？精度如何？适用情况呢？10.试写出拱冠梁法变位协调方程，并说明各符号的意义。
11.根据温降内力与水平水压力内力的关系，解释温降对应力不利，温升对应力有利的原因。
12.拱坝有哪些泄水方式?试述其特点和适用条件。
综合测试1.拱坝是：（A）受力结构，坝体的应力状态以受压为主；（B）推力结构，坝体的应力状态以受压为主；（C）拉力结构，坝体的应力状态以受压为主；（D）推力结构，坝体的应力状态以受拉为主。
2.拱坝是高次超静定结构（A）具有超载能力；（B）温度变化对坝体的应力的影响可以忽略；（C）抗震性能较差；（D）地基变形对坝体的应力的影响可以忽略。
3.拱坝要求：（A）河谷断面的高宽比小；（B）河谷断面的宽高比大；（C）河谷断面的宽高比小；（D）河谷断面的宽高比大于5。
4.三心园拱的轴线是由三个不同圆心的园弧组成（A）两侧弧段的半径比中间的小；（B）两侧弧段的曲率比中间的小；（C）两侧弧段的弧长比中间的长；（D）两侧弧段的半径比中间的大。
5.双曲率拱坝拱冠梁在（1/5～1/3）坝高处，向上游鼓出（A）可以平衡水压力产生的压应力；（B）可以平衡水压力产生的拉应力；（C）可以增加水压力产生的拉应力；（D）可以维持水压力产生的拉应力。
6.最优半中心角的选择范围是：（A）40°~55°之间选取；（B）20°~60°之间选取；（C）30°~55°之间选取；（D）40°~65°之间选取。
