压水试验记录表

抽水试验要紧技术要求一、钻探技术要求：1、抽水孔的孔位应由地质、钻探、测量人员共同在现场确定。

2、钻探完成后应及时测量孔〔管〕口高程及孔位坐标，孔内所有测深均应从一个固定点算起。

3、抽水孔应采纳跟管法钻进，也可采纳能保证抽水孔平直，孔身四面不受扰动，孔壁不被覆盖和堵塞的其他钻进方法。

严禁采纳泥浆和植物胶冲洗液钻进。

4、抽水孔孔径不宜小于200mm；过滤器直径不宜小于127mm，测压管内径不小于25mm。

5、取1-3组颗粒分析试验试样。

二、设备安装要紧技术要求：1、下过滤器前，应用清水将孔内泥质物质冲洗干净，具体记录过滤器各局部的规格和实际长度〔其中沉落管长度宜为2-3m〕和实际下进深度，并及时绘制抽水孔结构图。

2、采纳包网过滤器。

3、抽水孔的测压管应固定在过滤器外壁上，与过滤器同步下进孔内，并应采取适当措施，保证过滤器处于居中位置下到孔内预定深度。

4、抽水孔过滤器骨架的空隙率不小于30%。

5、抽水时，应将抽出的水排至碍事范围以外。

6、用水表测定流量前，应正确测定起始读数。

三、抽水试验：1、采纳单孔稳定流抽水试验，3次落深，以在抽水孔测压管内测得的落深为准，各次落深间的差值宜相等，落深宜从小到大，最小落深不宜小于0.5m。

2、试验前应对抽水孔进行清洗，直到水清、砂净、无沉淀时止。

3、洗孔后即可进行试验抽水，其落深宜逐渐增大，到达最大落深后的持续时刻不应少于2h。

抽水试验过程中，应瞧测抽水孔出水量及水位变化，检查抽水设备运行是否正常；确定稳定流抽水的最大落深。

4、正式抽水前，静水位瞧测应每30min瞧测一次，2h内变幅不大于2cm，且无连续上升或下落趋势时，即可视为稳定。

5、试验时抽水开始后的第5min、10min、15min、20min、30min、40min、50min、60min，宜各瞧测一次动水位和出水量，以后每隔30min瞧测一次。

6、动水位稳定标准：采纳地面离心泵和潜水电泵抽水时，抽水孔的水位动摇不应大于3cm；采纳空压机抽水时，抽水孔的水位动摇值不应大于10cm。

给水管道系统试水打压试验记录
工程名称施工单位
监理单位试验日期年月日
材质、规格试验部位
工作压力试验压力
试验介质环境温度
试验要求：
本系统为PPR25、PPR20给水管道系统，按设计要求，试验压力应为工作压力的 1.5倍，设计工作压力为 Mpa。

试验记录：
试验压力表设在管道入口处一块，水压泵亦设在入口，因本次试压力为地下管道试压，按设计给出的试验压
力进行试压，即注水处试验压力为 Mpa。

首先用自来水向管道充水，待管道充满水后，开始打压，待达到
工作压力 Mpa后，检查管道无遗漏。

继续加压升至 Mpa，再继续观察60min压力降压为 Mpa。

结
论
参加人签字建设单位监理单位
施工单位
技术负责人质检员操作人员施工员。

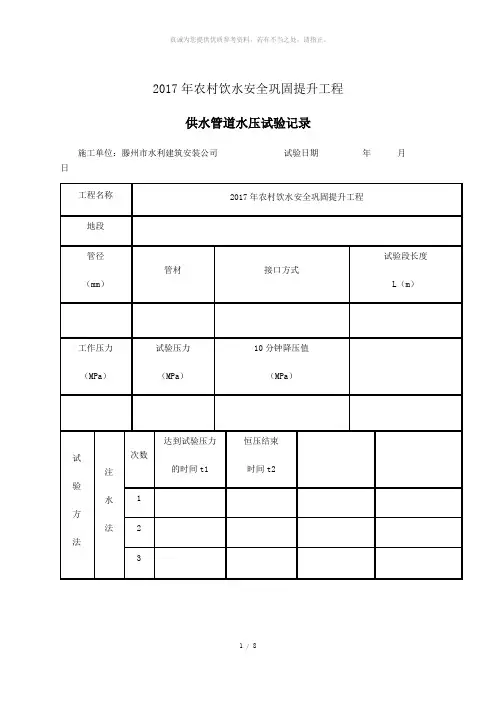

2017年农村饮水安全巩固提升工程供水管道水压试验记录施工单位：滕州市水利建筑安装公司试验日期年月日给水管道水压试验记录填写说明1.设计最大工作压力（Mpa）：由设计出；2.试验压力（Mpa）：查表7.3.15；3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa；4.允许渗水量L/(min)·(km)：查表7.3.16；5.注水法（1）达到试验压力的时间（t1）：观察记录；（2）恒压结束时间(t2)：观察记录；（3）恒压时间内注入的水量W（L）：观测记录；（4）渗水量q（L/min）：计算，q=W/（T1-T2）；（5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度；实例：某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。

第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。

（1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。

（2）根据实测观察，2小时内降压0.045 Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。

（3）根据表7.3.16得知，允许渗水量为0.28 L/(min)·(km)。

（4）观察得知：达到试验压力的时间（t1）为8：30′，恒压结束时间（t2）为10：30′，有效试验时间为2小时，即120分钟。

恒压时间内注入的水量W为0.52L，所以，渗水量q= W/（T1-T2）=0.52/120=0.00433L/min，折合平均渗水量为0.0043×1000/155=0.028L/(min)·(km) 填表如下：计算：q=)(21t t W温馨提示：最好仔细阅读后才下载使用，万分感谢！。

室内给水管道水压试验记录
GB50242-2002
工程名称分项工程名称给水管道安装
施工单位专业工长/证书试验日期年月日试压泵生产厂/ 规格型号/ 试验介质自来水仪表检验证书仪表编号及精度有效日期
试验内容强度试验严密性试验
管段编号工作压力
（MPa）
试验压力
（MPa）
试验持续时间压力降
（MPa）
工作压力
（MPa）
试验情况
起始时间终始时间
施工单位检验评
定结果项目专业质量（技术）负责人：
项目专业质量检查员：年月日
监理（建设）单位验收结论
监理工程师：
（建设单位项目专业技术负责人）年月日
4.2.1室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。

检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳定1h，压力降不得超过0.05MPa，然后在工作压力的1.5倍状态下稳压2h,压力降不得超过0.03MPa，同时检查各连接处不得渗漏。
