接线盒的执行标准

接线盒检验标准

1. 适用范围:

本标准适用于各种型号的太阳能电池组件专用接线盒及附件二极管的采购检验。

2.检验项目:

外观检验、几何尺寸检验和性能检验。

2.1外观检验:

2.1.1外壳表面光滑，色泽一致，无裂痕斑点；无变形。

2.1.2配件齐全，无零件缺少；接线盒与盖配套，数量保证一致。

2.1.3接线盒电缆正负接线器插接自然、牢固。

2.1.4二极管负极标识清晰。

2.2几何尺寸检验:

2.2.1接线盒外形尺寸允许偏差±5.0㎜。

2.2.2接线盒连接电缆长度允许偏差±5.0㎜。

2.3性能检验:

2.3.1最大耐压:＞1000V。

2.3.2使用温度:－40℃～＋85℃

2.3.3安全等级:Class Ⅱ。

2.3.4防水等级:IP65。

2.3.5二极管插座夹紧力：二极管卡座孔用直径1.1mm的钢针插拨检查，手感有一定夹紧力；

3. 检验规则: 检验前,要求厂家提供相关材质证明及性能检测报告，在确认性能指标完全符合上述标准条款时，再进行检验。

4. 处理:

由厂家提供样品，经品控部、技术部检验确认合格后方可进货。

电缆接线盒及开关进出线吊挂防水方案

一、水对供电系统的危害

一般来说,由于温度和压力等原因,井下空气湿度比地面大许多,巷道中因湿度大而出现浓雾甚至雾中带水珠的现象并不鲜见,在夏季这种情况更严重。井巷中淋水、人为洒水情况也较多。处于这种环境中的井下供电系统常常受到非常大的影响和危害,因为供电系统中需要大量的连接线路,当然也有许多接头。矿井供电系统在使用过程中,经常出现线路接头处进水造成供电系统不能正常使用甚至瘫痪的情形。井下供电系统一般较复杂庞大,一旦出现线路故障,查找起来非常困难。因此做好电缆接头处的防水工作意义重大。

二、电缆防水方法

1、 使用完整长线缆

在日常管理中,要注意在空气湿度大的巷道中使用完整无接头的长电缆,尽量不留或少留接头,减少故障点。

2、 保证接线盒的密封性能

实际上,长期处于高湿环境中的接线盒,很难保证其内部能保持长期干燥。在井下空气湿度大的巷道中,常有接线盒内受潮轻微短路和接线柱受潮锈蚀而使供电系统不能正常运行的现象。因此,保证接线盒密封性能非常重要,要选择合格的接线盒和密封圈。 3、 吊挂防水方案

(1)“V形”吊挂法。倾斜巷道中进出接线盒的电缆及进出开关的电缆，将高出接线盒或开关喇叭嘴部分的电缆按“V形”吊挂（接线盒和开关必须水平放置，接线盒闲置喇叭嘴朝下），其中进出喇叭嘴至“V形”底部的电缆长度，高压电缆不少于500mm,低压电缆不少于300mm，“V形”的角度要大于电缆的允许弯曲度。

(2)“倒U形”吊挂法。水平铺设的电缆在有接线盒的地方一般会更加下垂,所以电缆上的水自然会流向接线盒。若将线路中接头处采用“倒U形”吊挂法,且使接线盒或接头点高于其两侧的电缆,便可使问题得到解决。

方案既出，望各单位认真对照此方案，排查所辖范围内的电缆吊挂情况，限6月29日整改完毕，30日机电科、安检科落实整改情况，逾期不整改或整改不力的单位将给与3000~5000元罚款，每延期一天加倍罚款。

线管预埋施工方案一、工作内容

接线盒预制、测量放线定位、模板钻孔、线盒安装固定、管路敷设、封口保护及管路加固。

二、施工准备

1．材料准备：

施工前应对每一层所需的各种材料、预制件按照施工详图进行统计，建立统计表，便于材料供应。

1.1.现浇砼结构内预埋应采用热镀锌JDG钢管。要求抗压抗冲击性能好；管材弯折时不易断裂。

1.2.钢管、接线盒、接头套管、锁母等宜采用同一厂家的配套产品。接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。接头套管和锁母的内径应与导管的外径配合紧密

1.3.管材及其配件在进场应进行检查。热镀锌钢管实测其壁厚应均匀，无变形和气泡裂缝等，要求有消防产品检查报告和出厂合格证。接线盒应光洁平整，开空齐全。管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。

1.4.其他材料：

铁钉、扎丝、胶带、锯末、油漆

1.5.事先必须向业主、总包提供材料样品及检验报告，经业主、总包审核同意后方能采购订货。

1.6.材料到场时应先填写《材料进场放行条》，附上材料清单、检验报告、合格证等资料，在工地门口经总包机电工程师验收合格并由机电经理签字后由门卫放行进入，不合格的材料严禁进场。

1.7.材料进场后应立即填报《材料进场验收申请表》及提交相关资料，材料必须经业主、监理验收合格后方能使用。

2．人员、机械和工具：

2.1.严格按照施工方案技术质量保证体系配备人员。特殊工种须持证上岗，要求熟知操作规程。 2.2.电焊机等用电设备必须符合现场用电安全规程要求，经总包安全部检查合格后才能使用。

2.3.手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、刷漆笔、红铅笔等机械设备及常用工具必须按时充足投入，以确保工程进度。

3．技术准备：

3.1.土建的结构体是水电设备和管线安装的根基，施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系，如有不清楚的地方或发现问题应及时请土建解决。

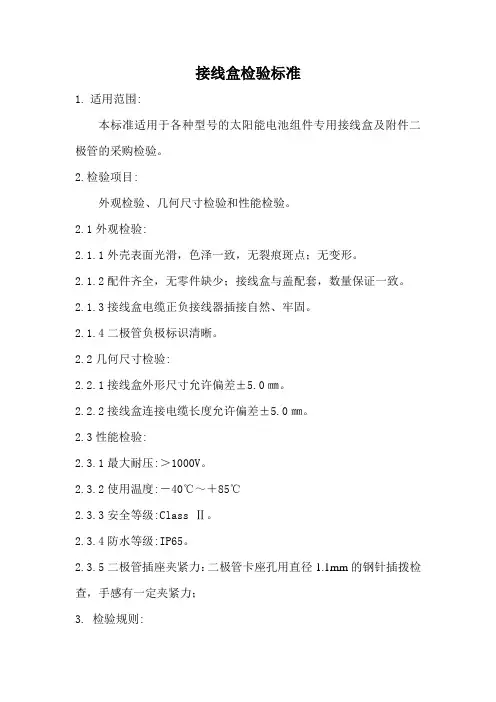

接线盒检验标准

1. 适用范围:

本标准适用于各种型号的太阳能电池组件专用接线盒及附件二极管的采购检验。

2.检验项目:

外观检验、几何尺寸检验和性能检验。

2.1外观检验:

2.1.1外壳表面光滑，色泽一致，无裂痕斑点；无变形。

2.1.2配件齐全，无零件缺少；接线盒与盖配套，数量保证一致。

2.1.3接线盒电缆正负接线器插接自然、牢固。

2.1.4二极管负极标识清晰。

2.2几何尺寸检验:

2.2.1接线盒外形尺寸允许偏差±5.0㎜。

2.2.2接线盒连接电缆长度允许偏差±5.0㎜。

2.3性能检验:

2.3.1最大耐压:＞1000V。

2.3.2使用温度:－40℃～＋85℃

2.3.3安全等级:Class Ⅱ。

2.3.4防水等级:IP65。

2.3.5二极管插座夹紧力：二极管卡座孔用直径1.1mm的钢针插拨检查，手感有一定夹紧力；

3. 检验规则: 检验前,要求厂家提供相关材质证明及性能检测报告，在确认性能指标完全符合上述标准条款时，再进行检验。

4. 处理:

由厂家提供样品，经品控部、技术部检验确认合格后方可进货。
