图像传输原理

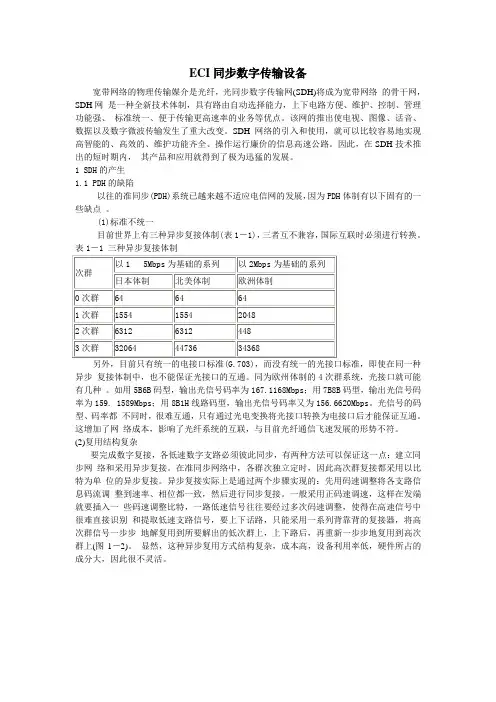

ECI同步数字传输设备

宽带网络的物理传输媒介是光纤，光同步数字传输网(SDH)将成为宽带网络 的骨干网，SDH网 是一种全新技术体制，具有路由自动选择能力，上下电路方便、维护、控制、管理功能强、 标准统一、便于传输更高速率的业务等优点。该网的推出使电视、图像、话音、数据以及数字微波传输发生了重大改变。SDH网络的引入和使用，就可以比较容易地实现高智能的、高效的、维护功能齐全、操作运行廉价的信息高速公路。因此，在SDH技术推出的短时期内， 其产品和应用就得到了极为迅猛的发展。

1 SDH的产生

1.1 PDH的缺陷

以往的准同步(PDH)系统已越来越不适应电信网的发展，因为PDH体制有以下固有的一些缺点 。 (1)标准不统一 目前世界上有三种异步复接体制(表1－1)，三者互不兼容，国际互联时必须进行转换。

表1－1 三种异步复接体制

次群 以15Mbps为基础的系列 以2Mbps为基础的系列

日本体制 北美体制 欧洲体制

0次群 64 64 64

1次群 1554 1554 2048

2次群 6312 6312 448

3次群 32064 44736 34368

另外，目前只有统一的电接口标准(G.703)，而没有统一的光接口标准，即使在同一种异步 复接体制中，也不能保证光接口的互通。同为欧州体制的4次群系统，光接口就可能有几种 。如用5B6B码型，输出光信号码率为167.1168Mbps；用7B8B码型，输出光信号码率为159. 1589Mbps；用8B1H线路码型，输出光信号码率又为156.6620Mbps。光信号的码型、码率都 不同时，很难互通，只有通过光电变换将光接口转换为电接口后才能保证互通。这增加了网 络成本，影响了光纤系统的互联，与目前光纤通信飞速发展的形势不符。

(2)复用结构复杂

要完成数字复接，各低速数字支路必须彼此同步，有两种方法可以保证这一点：建立同步网 络和采用异步复接。在准同步网络中，各群次独立定时，因此高次群复接都采用以比特为单 位的异步复接。异步复接实际上是通过两个步骤实现的：先用码速调整将各支路信息码流调 整到速率、相位都一致，然后进行同步复接。一般采用正码速调速，这样在发端就要插入一 些码速调整比特，一路低速信号往往要经过多次码速调整，使得在高速信号中很难直接识别 和提取低速支路信号，要上下话路，只能采用一系列背靠背的复接器，将高次群信号一步步 地解复用到所要解出的低次群上，上下路后，再重新一步步地复用到高次群上(图1－2)。 显然，这种异步复用方式结构复杂，成本高，设备利用率低，硬件所占的成分大，因此很不灵活。

数字高清图传方案

1. 引言

在现代科技快速发展的时代，数字高清图传方案成为了许多领域中必不可少的一部分。无论是无人机、摄像机、医疗设备还是安防监控系统，都需要一种高清图传方案来传输图像信息。本文将介绍数字高清图传方案的原理、应用场景以及相关技术。

2. 数字高清图传方案原理

数字高清图传方案通过使用数字信号传输图像信息，与传统的模拟图传方案相比，具有更高的图像清晰度和抗干扰能力。其基本原理如下：

1. 图像采集：首先，使用传感器采集图像，将图像转换为数字信号。常用的传感器有CMOS和CCD。这些传感器能够将光信号转换为电信号，并经过模数转换器转换为数字信号。

2. 压缩编码：为了减小图像数据的传输量，需要进行图像压缩编码。常用的压缩编码算法有JPEG、H.264等。这些算法能够将图像信号转换为压缩的码流。

3. 信号传输：使用数字通信技术将压缩的码流传输到接收端。常用的传输技术有以太网、Wi-Fi、蓝牙等。这些技术能够通过数字信号的传输来保证图像数据的完整性和稳定性。

4. 解码与显示：接收端接收到传输的码流后，进行解码，并将解码后的图像显示在屏幕上。解码器能够将压缩的码流解压为原始的图像信号，并经过数码转模模数转换器（DAC）转换为模拟信号，最终显示在屏幕上。

3. 数字高清图传方案应用场景

数字高清图传方案广泛应用于以下几个领域：

3.1 无人机

无人机是数字高清图传方案的典型应用之一。无人机需要实时传输高清图像数据，以便操作员能够准确地掌握无人机的飞行状态和周围环境。数字高清图传方案能够满足无人机对高图像清晰度和低延迟的要求。 3.2 摄像机

在摄像机领域，数字高清图传方案可以提供高清晰度的图像，使得用户能够清晰地观察被监控的场景。同时，数字高清图传方案还具有较低的传输延迟和较大的传输距离，使得监控人员能够及时地获取图像信息。

3.3 医疗设备

在医疗设备中，数字高清图传方案可以用于传输医学影像，如X光片、磁共振图像等。通过数字高清图传方案，医生能够更清晰地观察患者的病情，提高诊断效果。

电视机的工作原理

电视机是我们日常生活中广泛使用的电子设备，它能够接收并播放电视信号，向我们提供图像和声音的享受。那么，电视机是如何工作的呢？本文将介绍电视机的工作原理。

一、图像原理

电视机的图像原理主要是基于电视信号的传输和显示。电视信号是通过电视台发射塔传输的，然后通过天线或有线电视进入电视机。信号首先经过调谐器，调谐器能够将不同频率的信号转化为电视机能够处理的频率。然后，信号通过解调器解码，将信号还原为原始的图像信号。

图像信号的显示是通过电视机上的图像管或液晶屏来完成的。在早期的电视机中，采用的是阴极射线管（CRT）技术。CRT技术利用电子束在屏幕上扫描，激发荧光物质发出光线来形成图像。而现在广泛使用的液晶显示屏，则是通过液晶技术来实现图像的显示。液晶屏通过控制每个像素的液晶点的状态变化，可以显示出不同的颜色和图像。

二、声音原理

除了图像，电视机还提供声音的播放。声音的原理主要是基于声音信号的接收和放大。声音信号通过电视台传输并进入电视机，然后经过解码器解码还原为原始的声音信号。 声音信号经过放大器放大后，会进入电视机上的扬声器，通过扬声器发出声音。扬声器是由磁铁和震动膜等零部件组成的，通过振动产生声音波动，从而实现声音的播放。

三、控制原理

电视机的控制原理是指电视机通过遥控器或面板上的按键来实现各种功能的操作。电视机通过内部的控制系统来接收控制信号，并根据信号来完成相应的操作。

电视机的控制系统由微处理器和相关的电路组成。微处理器负责接收和处理来自遥控器或按键的信号，然后通过相应的电路来控制电视机的开关、音量、频道等功能。控制原理使得我们能够方便地操作电视机，享受到更好的视听体验。

四、供电原理

电视机的供电原理是指电视机的电源供给。电视机通常通过插座接入电源，然后通过电源适配器将电源转换为适合电视机使用的电压和电流。

电源适配器将电流传送到电视机的不同电路中，为电视机的各个部件提供所需的电能。同时，电源适配器还能够实现对电视机的开关机控制。

无人机图像传输加密原理

在当今科技飞速发展的时代，无人机的应用越来越广泛，从航拍、农业植保到物流配送、灾难救援等领域，都能看到无人机的身影。而在无人机的众多关键技术中，图像传输的安全性至关重要。图像传输加密技术就像一把锁，保护着无人机传输的图像数据不被非法获取和篡改。接下来，咱们就来深入探讨一下无人机图像传输加密的原理。

首先，咱们得明白什么是图像传输加密。简单来说，就是对无人机拍摄到的图像信息进行处理，使其在传输过程中变成一种无法被轻易理解和读取的形式，只有在接收端通过特定的解密手段才能还原出原始的图像。

那为什么要对无人机图像传输进行加密呢？想象一下，如果无人机拍摄的重要机密信息，比如军事基地的图像、重要设施的图像，在传输过程中被不法分子截获并且轻易解读，那将会带来多大的安全隐患！所以，加密就是为了保障这些图像信息的保密性、完整性和可用性。

接下来，咱们具体看看无人机图像传输加密的原理是怎样实现的。

一种常见的加密方法是对称加密。在对称加密中，发送端和接收端使用相同的密钥对图像数据进行加密和解密。比如说，咱们可以把图像数据看作是一串长长的数字，而密钥就是一个特定的数学公式或者一组规则。发送端使用这个密钥对图像数据进行处理，接收端再用相同的密钥进行反向处理，就能得到原始的图像数据。这种方法的优点是加密和解密速度快，效率高，但缺点是密钥的管理和分发比较困难，如果密钥被泄露，整个加密系统就会失效。

另一种方法是非对称加密。在非对称加密中，有两把密钥，一把是公钥，一把是私钥。公钥可以公开，任何人都可以用它来对数据进行加密，但只有对应的私钥才能解密。无人机发送端用接收端的公钥对图像进行加密，接收端收到后用自己的私钥进行解密。这种方法密钥管理相对简单，但加密和解密的速度较慢。

在实际的无人机图像传输中，通常会结合使用对称加密和非对称加密。比如，先使用非对称加密来交换对称加密的密钥，然后再用对称加密来对大量的图像数据进行加密传输。这样既能保证密钥的安全交换，又能提高图像数据加密和解密的效率。
