555电路及原理

555电路组成的振荡电路

一、555单稳类电路

555单稳工作方式，它可分为2种。见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。他们的输入特点都是“RT-7.6-CT”，都是从2端输入。1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

二、555双稳类电路

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。

第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。

双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。这是双稳工作方式的结构特点。2.2.2单元电路中的C1只起耦合作用，R1和R2起直流偏置作用。

三、555无稳类电路

第一种（见图1）是直接反馈型，振荡电阻是连在输出端VO的。

第二种（见图2）是间接反馈型，振荡电阻是连在电源VCC上的。其中第1个单元电路（3.2.1）是应用最广的。第2个单元电路（3.2.2）是方波振荡电路。第3、4个单元电路都是占空比可调的脉冲振荡电路，功能相同而电路结构略有不同，因此分别以3.2.3a 和3.2.3b的代号。

第三种(见图3)是压控振荡器。由于电路变化形式很复杂，为简单起见，只分成最简单的形式（3.3.1）和带辅助器件的(3.3.2)两个单元。图中举了两个应用实例。

无稳电路的输入端一般都有两个振荡电阻和一个振荡电容。只有一个振荡电阻的可以认为是特例。例如：3.1.2单元可以认为是省略RA的结果。有时会遇上7.6.2三端并联，只有一个电阻RA的无稳电路，这时可把它看成是3.2.1单元电路省掉RB后的变形。

555延时电路

概述

555延时电路是一种常用的定时和延时控制电路，它由一颗双稳态多谐振荡器芯片555和外部电路组成。本文将介绍555延时电路的原理、工作方式和应用场景。

原理

555延时电路的核心是一颗555芯片，它由电压比较器、触发器、RS触发锁存器和双稳态多谐振荡器组成。555芯片具有两个电平稳定状态：低电平稳定和高电平稳定。通过控制外接电路的电阻、电容和电压来改变输出信号的状态和延时时间。

工作方式

555延时电路有两种工作方式：单稳态和多谐振荡。

单稳态

单稳态工作方式下，输出信号在输入触发脉冲后，经过一段时间延迟后返回初始稳定状态。当输入触发脉冲到来时，触发器的输出翻转，输出信号从高电平稳定状态转变为低电平稳定状态，经过设定的延时时间后再次翻转返回高电平稳定状态。

多谐振荡

多谐振荡工作方式下，输出信号在输入触发脉冲作用下，从一个稳定状态切换到另一个稳定状态，并在两个稳定状态之间以一定的频率来回切换。通过调整外接电路的电阻和电容以及控制电压，可以改变输出信号的频率和占空比。

应用场景

555延时电路由于其简单的原理和灵活的工作方式，被广泛应用于各种电子设备和电路中。

定时器

555延时电路可以被用作定时器，常用于定时开关、定时报警和定时浇花等场景。通过调整延时时间，可以轻松实现不同时间间隔的定时功能。 脉冲发生器

555延时电路可以被用作脉冲发生器，常用于产生特定频率和时序的脉冲信号。它在通信设备、测量仪器和数字电路中得到广泛应用。

翻转器

555延时电路还可以被用作翻转器，将输入信号的电平状态从高变低或从低变高。它常用于计数器、频率分频器和触发器等电路中。

涓流充电

555延时电路可以被用作涓流充电器，将电流控制在一定的范围内以充电。它在电池充电、电容充电和LED调光等应用中起到关键作用。

总结

555延时电路是一种常用的定时和延时控制电路，具有双稳态多谐振荡器的特点。它的工作方式包括单稳态和多谐振荡，可以广泛应用于定时器、脉冲发生器、翻转器和涓流充电等领域。通过调整外接电路的参数，可以实现不同延时时间、频率和占空比的输出信号。

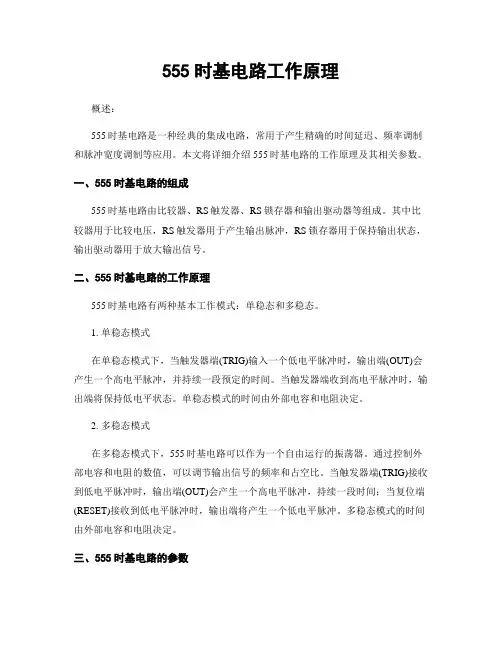

555时基电路工作原理

概述：

555时基电路是一种经典的集成电路，常用于产生精确的时间延迟、频率调制和脉冲宽度调制等应用。本文将详细介绍555时基电路的工作原理及其相关参数。

一、555时基电路的组成

555时基电路由比较器、RS触发器、RS锁存器和输出驱动器等组成。其中比较器用于比较电压，RS触发器用于产生输出脉冲，RS锁存器用于保持输出状态，输出驱动器用于放大输出信号。

二、555时基电路的工作原理

555时基电路有两种基本工作模式：单稳态和多稳态。

1. 单稳态模式

在单稳态模式下，当触发器端(TRIG)输入一个低电平脉冲时，输出端(OUT)会产生一个高电平脉冲，并持续一段预定的时间。当触发器端收到高电平脉冲时，输出端将保持低电平状态。单稳态模式的时间由外部电容和电阻决定。

2. 多稳态模式

在多稳态模式下，555时基电路可以作为一个自由运行的振荡器。通过控制外部电容和电阻的数值，可以调节输出信号的频率和占空比。当触发器端(TRIG)接收到低电平脉冲时，输出端(OUT)会产生一个高电平脉冲，持续一段时间；当复位端(RESET)接收到低电平脉冲时，输出端将产生一个低电平脉冲。多稳态模式的时间由外部电容和电阻决定。

三、555时基电路的参数 1. 电源电压（Vcc）：555时基电路的工作电压范围通常为4.5V至18V。

2. 高电平输出电压（VOH）：555时基电路的输出高电平电压范围通常为Vcc-1.5V至Vcc。

3. 低电平输出电压（VOL）：555时基电路的输出低电平电压范围通常为0V至0.4V。

4. 触发器输入电压（VTRIG）：555时基电路的触发器输入电压范围通常为0V至2/3Vcc。

5. 复位输入电压（VRESET）：555时基电路的复位输入电压范围通常为0V至1/3Vcc。

6. 高电平触发电压（VTH）：555时基电路的高电平触发电压范围通常为2/3Vcc。

7. 低电平触发电压（VTL）：555时基电路的低电平触发电压范围通常为1/3Vcc。

专业IC嵌入式教育机构

Fountainhead point education 虚度毁灭前途、拼搏改变命运

源于科技、点石成金

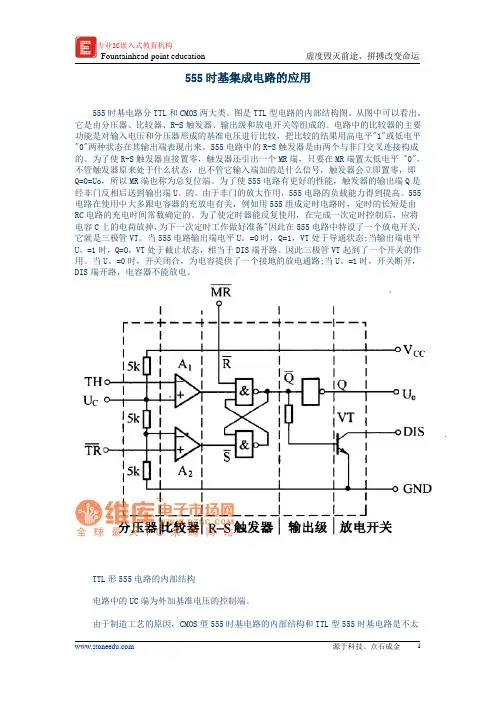

1 555时基集成电路的应用

555时基电路分TTL和CMOS两大类。图是TTL型电路的内部结构图。从图中可以看出，它是由分压器、比较器、R-S触发器、输出级和放电开关等组成的。电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较，把比较的结果用高电平"1"或低电平

"0"两种状态在其输出端表现出来。555电路中的R-S触发器是由两个与非门交叉连接构成的。为了使R-S触发器直接置零，触发器还引出一个MR端，只要在MR端置太低电平 "0"，不管触发器原来处于什么状态，也不管它输入端加的是什么信号，触发器会立即置零，即Q=0=Uo，所以MR端也称为总复位端。为了使555电路有更好的性能，触发器的输出端Q是经非门反相后送到输出端U。的。由于非门的放大作用，555电路的负载能力得到提高。555电路在使用中大多跟电容器的充放电有关，例如用555组成定时电路时，定时的长短是由RC电路的充电时间常数确定的。为了使定时器能反复使用，在完成一次定时控制后，应将电容C上的电荷放掉，为下一次定时工作做好准备"因此在555电路中特设了一个放电开关，它就是三极管VT。当555电路输出端电平U。=0时，Q=1，VT处于导通状态;当输出端电平U。=1时，Q=O，VT处于截止状态，相当于DIS端开路。因此三极管VT起到了一个开关的作用。当U。=0时，开关闭合，为电容提供了一个接地的放电通路;当U。=1时，开关断开，DIS端开路，电容器不能放电。

TTL形555电路的内部结构

电路中的UC端为外加基准电压的控制端。

由于制造工艺的原因，CMOS型555时基电路的内部结构和TTL型555时基电路是不太专业IC嵌入式教育机构 Fountainhead point education
