综合管网改造实施方案

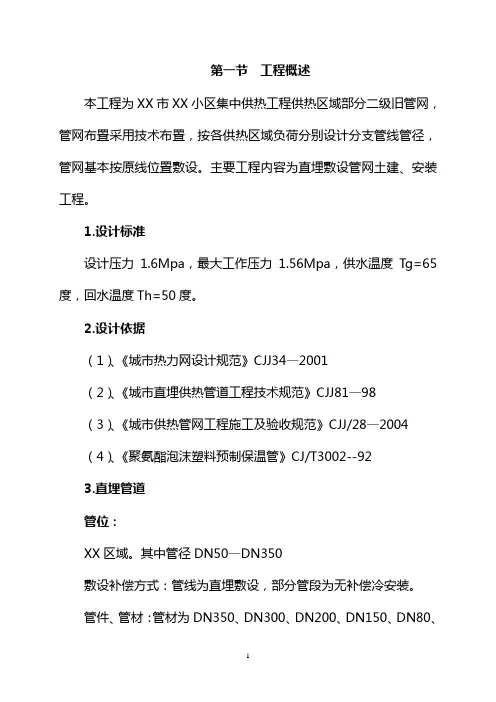

1 第一节 工程概述

本工程为XX市XX小区集中供热工程供热区域部分二级旧管网，管网布臵采用技术布臵，按各供热区域负荷分别设计分支管线管径，管网基本按原线位臵敷设。主要工程内容为直埋敷设管网土建、安装工程。

1.设计标准

设计压力1.6Mpa，最大工作压力1.56Mpa，供水温度Tg=65度，回水温度Th=50度。

2.设计依据

（1）、《城市热力网设计规范》CJJ34—2001

（2）、《城市直埋供热管道工程技术规范》CJJ81—98

（3）、《城市供热管网工程施工及验收规范》CJJ/28—2004

（4）、《聚氨酯泡沫塑料预制保温管》CJ/T3002--92

3.直埋管道

管位：

XX区域。其中管径DN50—DN350

敷设补偿方式：管线为直埋敷设，部分管段为无补偿冷安装。

管件、管材：管材为DN350、DN300、DN200、DN150、DN80、DN65、DN50预制保温管。

管道结构：所改造二级管网为小区，大部分为直埋改造，需将旧管路拆除后，方可进行管道铺设、焊接等工序。

4.井室结构

设有100厚C15砼垫层，C30钢筋砼底板、侧墙，C30预制钢筋砼盖板。

2 5.施工质量验收规范和标准

《城市供热管网工程施工及验收规范》CJJ28-90

《城市供热管网工程质量检验评定标准》CJJ38-90

6.工程特点：工程战线长，工期紧，需破路施工。

第二节 施工步骤

1、旧管网检验：对主管网和分支管网找测试点，检验测试点质量。

2、全面更换旧管网阀门：将小区主管网上的阀门进行更换，以确保主管道与分支管道分离。而后分别对主管道与分支管道进行打压实验。

3、对合格测试点所在管网进行打压检验：管道水压试验应以纯净水作为试验介质，充水时尽量排尽管道及设备中的空气，在管道系统中的最低点设臵泄水管，在最高处点设臵排气装臵。试验压力应为1.5倍设计压力，即0.9Mpa。主管与分支管进行分段打压，先进行主管打压，保证主管正常使用。而后对各段分支管进行打压。

第1篇

一、工程背景

随着城市化进程的加快，城区基础设施不断完善，原有的管网设施已无法满足日益增长的居民生活需求和发展要求。为提高城区管网运行效率，保障居民生活质量和城市安全，特制定本城区管网改造工程实施方案。

二、工程目标

1. 提升城区管网运行效率，降低管网事故发生率。

2. 改善城区环境，提升居民生活质量。

3. 促进城区可持续发展，为城市长远发展奠定基础。

三、工程范围

本次城区管网改造工程范围包括：城区内的供水、排水、燃气、供热、电力、通信等管网设施。

四、工程内容

1. 供水管网改造

（1）对老化、损坏的供水管道进行更换，提高供水管道的耐压性和耐腐蚀性。

（2）对供水设施进行升级，提高供水能力，满足居民生活需求。

（3）加强供水设施的维护管理，确保供水安全。

2. 排水管网改造

（1）对老化、损坏的排水管道进行更换，提高排水管道的耐压性和耐腐蚀性。

（2）对排水设施进行升级，提高排水能力，防止内涝。

（3）加强排水设施的维护管理，确保排水畅通。

3. 燃气管网改造

（1）对老化、损坏的燃气管网进行更换，提高燃气管网的耐压性和耐腐蚀性。

（2）加强燃气设施的维护管理，确保燃气安全。 4. 供热管网改造

（1）对老化、损坏的供热管网进行更换，提高供热管网的耐压性和耐腐蚀性。

（2）提高供热能力，满足居民冬季供暖需求。

5. 电力、通信管网改造

（1）对老化、损坏的电力、通信管网进行更换，提高电力、通信网络的稳定性和安全性。

（2）加强电力、通信设施的维护管理，确保电力、通信畅通。

五、工程实施步骤

1. 项目前期准备

（1）成立项目领导小组，明确各部门职责。

（2）编制工程可行性研究报告，进行环境影响评价。

（3）完成工程招投标工作，确定施工单位。

2. 工程设计

（1）根据工程需求，编制详细的设计方案。

（2）对设计方案进行评审，确保方案的科学性和可行性。

3. 工程施工

（1）按照设计方案进行施工，确保施工质量。

陕煤集团彬长矿区生产服务中心

综合管网工程监理实施细则

编制：

审批：

西安煤炭建设监理中心

生产服务中心项目监理部

目 录

一、专业特点

二、编制依据

三、监理工作流程

四、监理工作控制要点及目标值

（一）施工准备阶段的控制

1、管理方面的控制

2、材料设备进场后的控制

（二）管道施工过程中的质量监控制

五、管道保温

六、安全监理

一、专业工程特点

本工程为生产服务中心综合管网工程，该工程主要包括热力管道、给排水管道；综合管沟为C25钢筋混凝土沟。电缆沟采用240*115*53cm小红转砌筑。

二、编制依据

1、监理规划

2、与本专业相关的标准

■管道安装应符合《工业金属管道工程施工及验收规范》(GB50235-97)

■管道焊接应符合《现场设备、工艺管道焊接工程及验收规范》(GB50236-98)

■管道的防腐按《工业设备、管道防腐工程及验收规范》（HGJ229-91）

■管道的保温按98R418《管道及设备保温》图集进行

3、施工组织设计

三、监理工作流程（略）

四、监理工作控制要点及目标值

（一）、施工准备阶段的控制

1、管理方面的控制

1.1 认真审核图纸，发现问题，及时提出问题，将问题尽量解决在施工前。尤其要核对管道的位置、坡度，是否打架，补偿器的加工尺寸等。

1.2 管道工程施工现场施工单位应具有必要的施工工程标准，健全的质量管理体制和工程质量检测制度，以实施施工全过程的质量控制。

1.3 管道工程的施工应按照已批准的工程设计文件和施工技术标准进行施工。

1.4 管道工程施工应编制施工组织设计或施工方案，经监理工程师审核批准后，方可实施。

1.5 管道工程的分项、检验批应按有关部门划分的标准执行。

1.6特殊工种必须持国家有关部门颁发的相关合格证件经监理人员核准后上岗，由于实际施工中大量使用民工，素质较差，复印件不能保证有效，因此必须检查原件并实际考核合格后才能准予上岗操作。

黄骅港生活区庭院管网改造工程 招标编号：SHIL10020856

- 1 -

黄骅港生活区庭院管网改造工程 招标编号：SHIL10020856

- 2 - 7.1总体施工组织布置及规划

7.1.1 编制依据

（1）黄骅港生活区庭院管网改造工程招标文件

（2）黄骅港生活区庭院管网改造工程施工图

（3）施工及验收规范、规程及标准

（3） 黄骅港生活区庭院管网改造工程施工合同

7.1.2.4 工程规模

黄骅港生活区庭院管网改造工程其施工范围包括：广场区和各住宅楼区，主要工程量为：

一、广场区消防管道更换

（1）DN150,PN1.0MPa钢丝网骨架塑料复合管1450m

（2）D1200圆形阀门井1座

（3）SX100/65-1.6室外地下消火栓7个

（4）D1200消火栓井7座

（5）RVHX-150 PN1.0MPa手动弹性座封闸阀1个

二、广场区生活给水管道更换

（1）DN150,PN1.0MPa钢丝网骨架塑料复合管310m

（2）DN50,PN1.0MPa钢丝网骨架塑料复合管40m

三、室外管网 广场区空调供热管道更换

（1）DN150聚氨酯直埋保温管（无缝钢管）365m

四、室外管网 广场区和各住宅楼区生活热水供热管道更换

（1）DN200钢塑复合（聚氨酯直埋保温）管240m

（2）DN150钢塑复合（聚氨酯直埋保温）管75m

（3）DN125钢塑复合（聚氨酯直埋保温）管320m

（4）DN100钢塑复合（聚氨酯直埋保温）管355m

（5）DN80钢塑复合（聚氨酯直埋保温）管420m

（6）DN65钢塑复合（聚氨酯直埋保温）管450m

（7）DN50钢塑复合（聚氨酯直埋保温）管710m

（8）DN40钢塑复合（聚氨酯直埋保温）管210m
