- 1 - 3．实验：导体电阻率的测量
实验1 长度的测量及测量工具的选用
一、实验目的
1．了解游标卡尺和螺旋测微器的结构，知道它们各部分的用途和使用方法。
2．掌握游标卡尺和螺旋测微器测量原理和读数方法。
二、实验器材、原理和读数
1．游标卡尺：
(1)构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)，游标尺上还有一个深度尺(如图所示)。
(2)用途：测量厚度、长度、深度、内径、外径。
(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm。常见的游标卡尺的游标尺上小等分刻度有10格的、20格的、50格的，其读数见表：
刻度格数
(分度) 刻度总长度 每小格与
1 mm的差值 精确度
(可准确到)
10 9 mm 0.1 mm 0.1 mm
20 19 mm 0.05 mm 0.05 mm
50 49 mm 0.02 mm 0.02 mm
(4)读数：若用x表示从主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表示为(x＋K×精确度)mm。需要注意的是，不管是哪种卡尺，K值均不需要向后估读一位。
(5)如图所示，有一游标卡尺，主尺的最小分度是1 mm，游标尺上有20个小的等分刻度。用它测量一工件的长度，图示的读数为104 mm＋0.05×0 mm＝ - 2 - 104.00 mm。
2．螺旋测微器：
(1)构造：如图所示，它的测砧A和固定刻度B固定在尺架C上，旋钮D、微调旋钮D′和可动刻度E、测微螺杆F连在一起，通过精密螺纹套在B上。
(2)原理：螺旋测微器的固定刻度B的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。
《测量金属丝的电阻率》实验报告
徐闻一中：麦昌壮
一、实验目的
1.学会使用伏安法测量电阻。
2.测定金属导体的电阻率。
3.掌握滑动变阻器的两种使用方法和螺旋测微器的正确读数。
二、实验原理
设金属导线长度为l，导线直径为d，电阻率为ρ，则：
由SlρR，得：
lRdlRS42。
三、实验器材
已知长度为50cm的被测金属丝一根，螺旋测微器一把，电压表、电流表各一个，电源一个，开关一个，滑动变阻器一只，导线若干。
四、实验电路
五、实验步骤
1.用螺旋测微器测三次导线的直径d，取其平均值。
2.按照实验电路连接好电器元件。
3.移动滑动变阻器的滑片，改变电阻值。
4.观察电流表和电压表，记下三组不同的电压U和电流I的值。
5.根据公式计算出电阻率ρ的值。
六、实验数据
d/m U/V I/A R/Ω ρ/Ω·m
第一次测量 2.80×10-4 5.00×10-1 7.8×10-2 6.41 1.97×10-7
第二次测量 2.78×10-4 8.00×10-1 1.18×10-1 6.78 2.06×10-7
第三次测量 2.82×10-4 1.00 1.46×10-1 6.84 2.18×10-7
七、实验结果
ρ平均=(1.97+2.06+2.18)÷3×10-7Ω·m=2.07×10-7Ω·m
八、实验结论
金属丝的电阻率是2.07×10-7Ω·m。
九、 【注意事项】
1．本实验中被测金属导线的电阻值较小，因此实验电访必须采用电流表外接法
2．实验连线时，应先从电源的正极出发，依次将电源、电键、电流表、待测金属导线、滑动变阻器连成主干线路（闭合电路），然后再把电压表并联在待洲金属导线的两端
3．测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两并入点间的部分待测导线长度．测量时应将导线拉直．
4．闭合电键S之前，一定要使滑动变阻器的滑动片处在有效电阻值最大的位置
电子工业专用设备EquipmentforElectronicProductsManufacturing

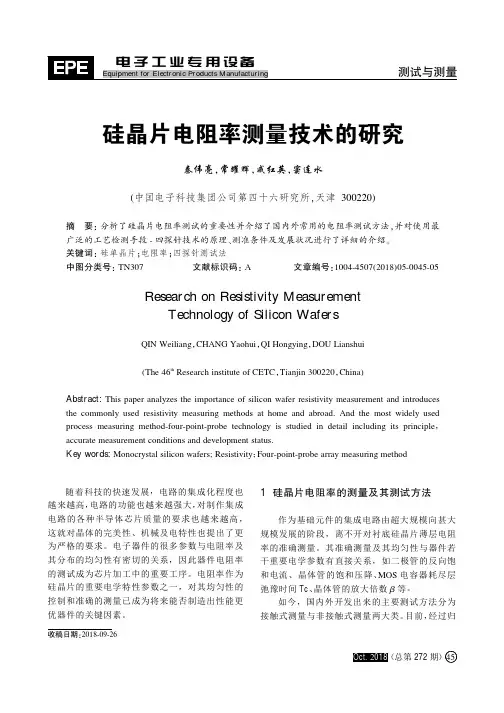

（总第272期）Oct援圆018收稿日期院2018-09-26硅晶片电阻率测量技术的研究
秦伟亮，常耀辉，戚红英，窦连水
(中国电子科技集团公司第四十六研究所袁天津300220)
摘要院分析了硅晶片电阻率测试的重要性并介绍了国内外常用的电阻率测试方法袁并对使用最
广泛的工艺检测手段-四探针技术的原理尧测准条件及发展状况进行了详细的介绍遥
关键词院硅单晶片曰电阻率曰四探针测试法
中图分类号院TN307文献标识码院A文章编号院1004-4507(2018)05-0045-05
ResearchonResistivityMeasurement
TechnologyofSiliconWafers
QINWeiliang，CHANGYaohui，QIHongying，DOULianshui
(The46thResearchinstituteofCETC，Tianjin300220，China)
Abstract:Thispaperanalyzestheimportanceofsiliconwaferresistivitymeasurementandintroduces
thecommonlyusedresistivitymeasuringmethodsathomeandabroad.Andthemostwidelyused
processmeasuringmethod-four-point-probetechnologyisstudiedindetailincludingitsprinciple，
accuratemeasurementconditionsanddevelopmentstatus.Keywords:Monocrystalsiliconwafers;Resistivity；Four-point-probearraymeasuringmethod
・４・ 石油仪器 ＰＥＴＲＯＬＥＵＭ ＩＮＳＴＲＵＭＥＮＴＳ ２００９年１２月
・开发设计・
含油流体电阻率测定装置的研究与设计
夏文鹤 肖 亮 段 鹏。薛祖昌 张明鹿
（１．西南石油大学电子信息工程学院四川成都） （２．中海油服湛江分公司油生事业部广东湛江） （３．中国石油四川南充销售分公司 四川南充）
摘 要：文章介绍了一种可用于含油流体电阻率测定的实验装置。该装置的主体为流体模拟试验箱，箱上分上中下 三层，安装了５ｌ根配有测量电极的探棒，并用数据采集卡采集流体模拟实验箱上相邻两探棒之间的电压差信号。采集 的数据上传计算机，计算机再根据实际标定所确定的电压一电阻率算法将电压差的采集值转换为最终的电阻率。文中 重点介绍了模拟实验箱的构造，测定方法，多通道数据采集方案以及探棒切换控制。通过实验室测试，该方案可行，并具 有易于标定、高可靠性和造价低的特点。
关键词：含油流体；电阻率测定；数据采集；探棒切换
中图法分类号：ＴＥ９３７ 文献标识码：Ｂ 文章编号：１００４．９１３４（２００９）０６—０ＯＯ４—０３
Ｏ引 言
在石油勘探开发的现场，需要大量采集含油流体
电阻率相关信息，间接推算出流体密度、流体性质和流
体成分等重要参数值…１。本装置包含一个含油流体模
拟实验箱，在试验箱上插入了５ｌ根装有测量电极的探
棒，分上中下三层安装，用于测量模拟试验箱内各点之
间的电压差，然后通过数据采集模块实现数据采集并
上传给计算机。在计算机中通过数据转换得到电阻率
参数，并进行实时显示。该方案构建的电阻率测定装
置结构简单，成本低，而且可以对多个通道实施测量，
简化了测定方法和流程。
１测定方法研究和流体模拟试验箱设计
为能模拟含油流体在高压下的流动过程，流体模
拟实验箱设计为长方形的金属箱体，耐压不小于２０
ＭＰａ，内部填满石英砂，含油流体通过渗流的方式流经
箱体。在箱体的正面开有５１个孔，用于插入５１个测
