水电安装施工工艺流程

园林景观水电安装施工工艺

园林景观水电安装施工工艺涉及到水电线路的布置、设备的安装和调试等环节。以下是一般的园林景观水电安装施工工艺流程：

第一节：施工准备

1.1 技术准备：熟悉园林景观水电设计图纸、规格和技术要求。

1.2 人员准备：组织专业的施工团队，包括工程师、技术人员、安装工人等。

1.3 机具准备：准备安装水电设备所需的工具和机械，如扳手、螺丝刀、电钻、吊车等。

1.4 材料准备：确保所有水电设备及其组件齐全，并进行质量检查。

第二节：水电线路布置

2.1 水管布置：按照设计要求进行水管布置，包括给水管道、排水管道等。

2.2 电缆布置：按照设计要求进行电缆布置，包括电源线路、照明线路等。

2.3 管线防护：对水电线路进行防护，防止施工过程中受到损坏。

第三节：水电设备安装

3.1 水设备安装：安装水泵、阀门、喷头等水设备，确保设备正常运行。

3.2 电设备安装：安装灯具、开关、插座等电设备，确保电气安全。

3.3 设备接线：按照电气图纸进行设备接线，确保设备供电正常。

第四节：调试与验收

4.1 系统调试：对水电系统进行全面的调试，确保所有功能正常运行。

4.2 验收：由业主、设计师和工程师对水电工程进行验收，确认符合设计要求。

第五节：培训与交付

5.1 培训操作人员：对水电设备的操作人员进行培训，确保他们熟悉设备操作和维护。

5.2 工程交付：将水电工程正式交付给业主，并提供完整的工程资料和使用手册。

水电安装工程施工程序是建筑施工中至关重要的环节，它涉及到建筑物内部的电力、照明、给排水、消防等系统的安装和调试。本文将详细介绍水电安装工程的施工程序及其相关注意事项。

一、水电安装工程的准备工作

1. 设计阶段：在建筑施工前期，设计师需要根据建筑物的使用功能、规模和地理环境等因素，编制出完整的水电安装设计方案。设计方案应包括电气、照明、给排水、消防等系统的详细设计图纸和相关技术说明。

2. 材料准备：根据设计方案，提前采购所需的电线、电缆、水管、阀门、消防设备等材料。材料应符合国家相关标准和质量要求。

3. 施工工具和设备：准备施工所需的工具和设备，如电钻、扳手、切割机、弯管机等。

4. 施工人员培训：对施工人员进行技能培训和安全教育，确保施工人员熟悉施工工艺和操作规程，了解安全防护措施。

二、水电安装工程施工流程

1. 电气工程：

（1）预留孔洞：根据设计图纸，在墙体、地面预留孔洞，用于安装电线管、电缆管、开关盒等。

（2）布管布线：按照设计图纸，施工人员需要对电线管、电缆管进行布管布线。布管布线应遵循电线管、电缆管的敷设规范，确保线路安全、美观。

（3）设备安装：安装配电箱、开关、插座等电气设备，确保设备安装牢固、接线正确。

（4）线路调试：对电气线路进行调试，检查线路的通断、绝缘、漏电等指标，确保电气系统正常运行。

2. 给排水工程：

（1）预留孔洞：根据设计图纸，在墙体、地面预留孔洞，用于安装给水管、排水管、消防管等。

（2）管道安装：按照设计图纸，施工人员需要进行给水管、排水管、消防管的安装。管道安装应遵循管道敷设规范，确保管道安装牢固、接口严密。 （3）阀门安装：安装各种阀门，如水阀、排水阀、消防阀等，确保阀门安装位置正确、启闭正常。

（4）系统调试：对给排水系统进行调试，检查管道的通断、阀门的启闭、水压等指标，确保给排水系统正常运行。

3. 照明工程：

（1）预留孔洞：根据设计图纸，在墙体、地面预留孔洞，用于安装电线管、灯具等。

一、工程概况

本工程可分为：给排水工程、采暖工程、通风空调工程。

二、施工工艺

1、管道安装

工程内容：管道放线、支吊架安装、干管、立管安装、支管安装、阀件安装、附件安装、防腐保温。

管道避让：给水、采暖管让排水管道，给水管让采暖管道，管径小的让管径大的管道，压力管道让非压力管道，各工序之间必须合理配置，确定和调整本工程管道走向及支架位置。

（1）管道丝接：

1）丝接用于给水管。

2）根据现场测绘草图，在管材上画线，按线断管。

3）采用电动套丝机，DN25mm以上要分两次进行，长管套丝时，管后端要垫平。

4）管道螺纹连接应在内外螺纹间加适当填料，一般采用白厚漆加油麻丝，也可使用生胶带。

5）安装螺纹零件时，应按旋紧方向一次装好，不得倒回。安装后，露出2~3牙螺纹，并清除剩余填料。

（2）管道焊接

1）焊接管道时，管子接口要清除浮锈、污垢及油脂。

2）钢管切割时，其割断面应与管子中心线垂直，以保证管子焊接完毕的同心度。

3）管材壁厚在5mm以上时，应切割坡口，保证充分焊透。坡口成形可采用气焊切割或坡口机加工，但应清除渣屑和氧化铁，并用锉刀打磨，直至露出金属光

4）管道焊接时，将两管轴线对中，先将两管端部点焊固定。

5）管材与法兰盘焊接，应先将管材插入法兰盘内，点焊后用角尺找正，找平后再焊接。法兰盘应两面焊接，其内侧焊接不得突出法兰盘封闭面。

6）法兰要垂直于管子中心线，表面要互相平行，法兰衬垫不得凸入管内，连接法兰的螺栓规格应与法兰配套，螺杆凸出螺母长度不得大于螺杆直径的1/2。

7）法兰衬垫要按照图纸和规范要求选用，冷水系统采用橡胶垫，热水系统采用石棉橡胶垫。

（3）排水PVC管

1）按实测样图选定合格的管材和管件，预制管段。预制的管段配制完成后，按样图核对节点间尺寸。 2）PVC管与铸铁管连接时，应将PVC管打磨，磨毛后再与铸铁管粘接。

3）将材料和预制管段运至安装地点，按予留管口位置及管道中心线，依次安装管道、管件和伸缩节，并连接各管口。

【tips】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。

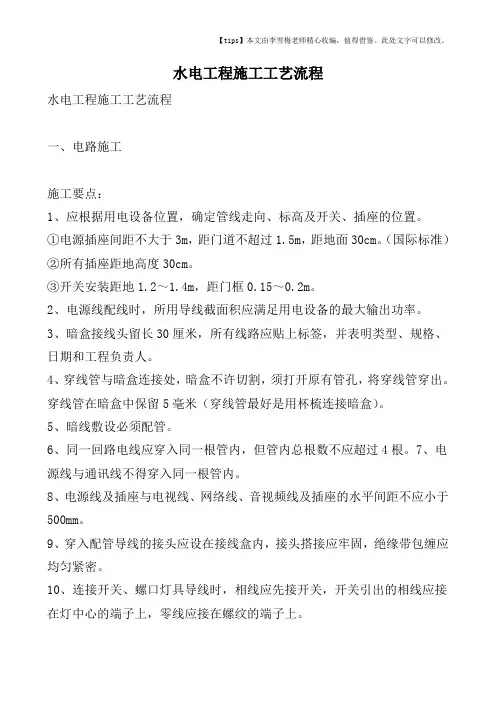

水电工程施工工艺流程

水电工程施工工艺流程

一、电路施工

施工要点：

1、应根据用电设备位置，确定管线走向、标高及开关、插座的位置。

①电源插座间距不大于3m，距门道不超过1.5m，距地面30cm。（国际标准）

②所有插座距地高度30cm。

③开关安装距地1.2～1.4m，距门框0.15～0.2m。

2、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。

3、暗盒接线头留长30厘米，所有线路应贴上标签，并表明类型、规格、日期和工程负责人。

4、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。穿线管在暗盒中保留5毫米（穿线管最好是用杯梳连接暗盒）。

5、暗线敷设必须配管。

6、同一回路电线应穿入同一根管内，但管内总根数不应超过4根。7、电源线与通讯线不得穿入同一根管内。

8、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mm。

9、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。

10、连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端子上。 【tips】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。

11、厨房、卫生间应安装防水插座，开关宜安装在门外开启侧的墙体上。

12、线管均采取地面直接布管方式，如有特殊情况需要绕墙或走顶的话，必须事先在协议上注明不规范施工或填写《客户认可单》方可施工。

施工细则：

（一）、确定点位

1、点位确定的依据：根据家庭布线设计图纸，结合墙上的点位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。

2、暗盒高度的确定：除特殊要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起高度一致。

（二）、开槽

1、确定开槽路线：根据以下原则：
