产品建模实验报告

  • 格式：doc
  • 大小：459.00 KB
  • 文档页数：9

产品建模与分析

实验报告

姓名： XXX

学号： XXXXXXX

班级：机电XXX班

指导老师：XXXX

实验一 实体模型创建

一 、实验目的

1． 熟悉Pro/E软件功能面板

2． 掌握Pro/E中零件图的绘制

3． 能够熟练运用Pro/E中常用的三维建模命令

二 、实体模型创建步骤

（1）绘制草图

（2）以中心线为旋转轴，草图（1）旋转成实体模型

（3）打边沿孔

（4）创建参考平面DTM1面，再以参考平面DTM1为基准创建参考平面DTM2面

（5）在DTM2面上绘制拉伸草图

（6）对上述草图进行拉伸，再打孔如下图

（7）同理绘制参考平面DTM4、DTM5面，并拉伸打孔，成实体模型

实验二 应力分析

一、 实验目的

本实验主要是为了了解Pro/E有限元分析模块的功能，并能够对简单模型就行有限元分析

二、 实验步骤

1、 绘制如下旋转草图

2、 将（1）草图旋转成实体模型

3 、单击 应用程序→ Mechanica ，弹出的Mechanica模型设置对话框，选择默认设置，单击[确定]。单击 属性]→ 材料分配选择AL6061，单击[确定]，结果如图所示。

4、单击 AutoGEM→创建,在弹出的AutoGEM对话框中参照下面选择[体积块],单击[未定义]前面的箭头，用[框选取]选择模型，然后单击[确定],单击[创建]按钮,在弹出的[AutoGEM]摘要]和[诊断]对话框

中单击[关闭];关闭AutoGEM,在弹出的对话框中单击[是].

5 、单击菜单栏上的[插入]→[位移约束]，选择底面，在约束对话框中，把X Y Z 三个方向上的移动和旋转都设置为[固定]，单击[确定]，结果如图所示。

6、单击工具栏上的[分析结果按钮] 结果如图所示。

7 在无标题的工具栏单击[插入]→ [分割/封闭曲面] ， 在类型中选择[封闭曲面]，单击[确定]。结果如图所示。

产品建模与分析

实验报告

姓名： 王小龙

学号： 20070597

班级：机电07-8班

指导老师：胡小春

合集下载

数学建模实验报告

数学建模实验报告

本科学生综合性实验报告

项目组长：杨

维

学 号：0113239

成 员： 杨维

专 业：电子信息工程

班 级：电信111班

实验项目名称：统计方法回归分析建模实验

指导教师及职称：党建武（教授）

开课学期 2013至 2014 学年 第一 学期

上课时间 2013 年 11 月 26 日

一、实验设计方案

实验名称：统计方法回归分析建模实验 实验时间：

小组合作：是○ 否● 小组成员：无

实验目的及要求：

学习统计方法回归分析的思想和基本原理；掌握建立回归模型的基本步骤，明确回归分析的主要任务；熟悉MATLAB软件进行回归模型的各种统计分析；通过范例学习，熟悉统计分析思想和建立回归模型的基本要素。

通过该实验的学习，使学生掌握回归分析的统计思想，认识面对什么样的实际问题可以建立回归模型，并且对回归模型作统计分析，同时使学生学会使用MATLAB软件进行回归分析和计算的基本命令，了解统计软件的功能和作用；熟悉处理大量数据的要领和方法。

2.实验场地及仪器、设备和材料：

实验场地：H123

仪器、设备和材料：计算机，MATLAB软件

3.实验学时数与实验类型

3个学时，综合性实验

4. 实验思路（实验内容、数据处理方法及实验步骤等）：

a.实验内容：

1．线性回归模型的建立与分析步骤（问题假设→模型→参数估计→模型检验→确定最优回归方程→预测）；

2．非线性回归模型的建立与分析步骤；

3．使用MATLAB命令对回归模型进行计算与分析（包括模型检验与预测）；

4．利用某些数值与图形对统计特征作定性分析。

b.数据处理方法:

通过matlab软件的使用，实现一些线性回归方程问题求解的功能，得出数据及分析结果

c.实验步骤：

1．开启软件平台——MATLAB，开启MATLAB编辑窗口；

数学建模实验报告 2

数学建模实验报告 2

本科学生综合性实验报告

项目组长：杨

维

学 号：*******

成 员： 杨维

专 业：电子信息工程

班 级：电信111班

实验项目名称：统计方法回归分析建模实验

指导教师及职称：党建武（教授）

开课学期 2013至 2014 学年 第一 学期

上课时间 2013 年 11 月 26 日

一、实验设计方案

实验名称：统计方法回归分析建模实验 实验时间：2013.11.26

小组合作：是○ 否● 小组成员：无

实验目的及要求：

学习统计方法回归分析的思想和基本原理；掌握建立回归模型的基本步骤，明确回归分析的主要任务；熟悉MATLAB软件进行回归模型的各种统计分析；通过范例学习，熟悉统计分析思想和建立回归模型的基本要素。

通过该实验的学习，使学生掌握回归分析的统计思想，认识面对什么样的实际问题可以建立回归模型，并且对回归模型作统计分析，同时使学生学会使用MATLAB软件进行回归分析和计算的基本命令，了解统计软件的功能和作用；熟悉处理大量数据的要领和方法。

2.实验场地及仪器、设备和材料：

实验场地：H123

仪器、设备和材料：计算机，MATLAB软件

3.实验学时数与实验类型

3个学时，综合性实验

4. 实验思路（实验内容、数据处理方法及实验步骤等）：

a.实验内容：

1．线性回归模型的建立与分析步骤（问题假设→模型→参数估计→模型检验→确定最优回归方程→预测）；

2．非线性回归模型的建立与分析步骤；

3．使用MATLAB命令对回归模型进行计算与分析（包括模型检验与预测）；

4．利用某些数值与图形对统计特征作定性分析。

b.数据处理方法:

通过matlab软件的使用，实现一些线性回归方程问题求解的功能，得出数据及分析结果

c.实验步骤：

1．开启软件平台——MATLAB，开启MATLAB编辑窗口；

数据分析与建模实验报告

数据分析与建模实验报告

学生学号

实验课成绩

学 生 实 验 报 告 书

实验课程名称 数据分析与建模

开 课 学 院

指导教师姓名

学 生 姓 名

学生专业班级

2015 —2016 学年 第 1 学期

2 实验报告填写规范

1、 实验是培养学生动手能力、分析解决问题能力的重要环节；实验报告是反映实验教学水平与质量的重要依据。为加强实验过程管理，改革实验成绩考核方法，改善实验教学效果，提高学生质量，特制定本实验报告书写规范。

2、 本规范适用于管理学院实验课程。

3、 每门实验课程一般会包括许多实验项目，除非常简单的验证演示性实验项目可以不写实验报告外，其他实验项目均应按本格式完成实验报告。在课程全部实验项目完成后，应按学生姓名将各实验项目实验报告装订成册，构成该实验课程总报告，并给出实验课程成绩。

4、 学生必须依据实验指导书或老师的指导，提前预习实验目的、实验基本原理及方法，了解实验内容及方法，在完成以上实验预习的前提下进行实验。教师将在实验过程中抽查学生预习情况。

5、 学生应在做完实验后三天内完成实验报告，交指导教师评阅。

6、 教师应及时评阅学生的实验报告并给出各实验项目成绩，同时要认真完整保存实验报告。在完成所有实验项目后，教师应将批改好的各项目实验报告汇总、装订，交课程承担单位（实验中心或实验室）保管存档。

附表：实验成绩考核建议

观测点 考核目标 成绩组成

实验预习 1． 对验证型实验，考察对实验原理与方法的预习情况

2． 对于综合型、设计型实验，着重考查设计方案的科学性、可行性和创新性 对实验目的和基本原理的认识程度，对实验方案的设计能力 20%

实验过程 1． 是否按时参加实验

2． 对实验过程的熟悉程度

3． 对基本操作的规范程度

4． 对突发事件的应急处理能力

5． 实验原始记录的完整程度

6． 同学之间的团结协作精神 着重考查学生的实验态度、基本操作技能；严谨的治学态度、团结协作精神 30%

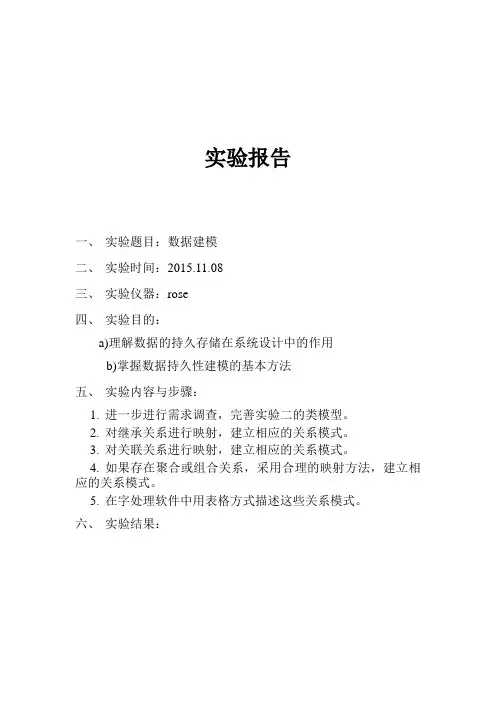

数据建模实验报告
