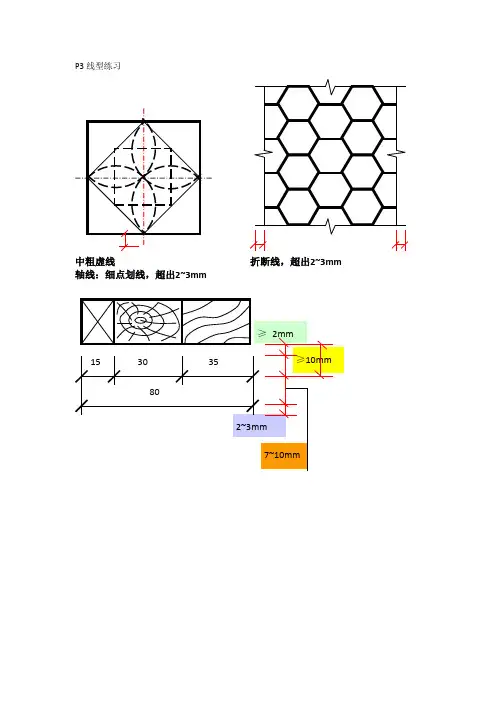

P3线型练习
中粗虚线 折断线，超出2~3mm
轴线：细点划线，超出2~3mm
≥10mm ≥ 2mm
2~3mm 15 30 35
80
7~10mm P5投影基本知识
高度尺寸一般标注在V投影右边
长度尺寸一般标注在V投影下边或H投影的上方。
宽度尺寸一般标注在H投影右边 V
H W
作业存在的问题：
三视图投射方向不对
三视图放置的位置不对
三视图没对齐
线条不规范
尺寸标注 8 14
10 4
25 8
16 25
8 8 16 14 10 4 W V H
粗实细实线，不能用虚线
20 5
15 10
25 15
2 P25：6、曲线与曲面
4、补绘圆柱的H投影，并求圆柱表面上A、B两点及曲线EF的三面投影。
5、用素线法求圆锥表面上A、B、C、D四点及曲线EF的另两投影。
6、求球面上A、B、C、D四点的另两面投影。
(a’)
b’ e’
f’
a
b a”
b” b’ e’
(f’) d” a’
c a a”
b b”
c’
d d’
(d)’
b c”
a (b’)
d”
(d) b” c’
c a’ a” 7、建筑形体的表面交线
P29平面体的截交线
1、求形体的H投影。
2、求歇山屋面的H投影。
3、补全形体的W投影，求其H投影。
4、补全形体各投影图中所漏的图线。
5、补全形体的H投影
6、
7、补全带正垂缺口的正四棱锥的H、W投影。
P31曲面体上的截交线
1、 补全带切口圆柱的H投影，并求其W投影。2、补全带切口圆柱的H面投影。
5、完成带切口圆锥的H、W投影。 6、完成被切割的圆锥的H、V面投影
7、完成被切割的圆锥的H、V面投影
P33曲面体上的截交线
9、求球壳屋面的V、W投影。 10、求球壳屋面的V、W投影。
11、完成顶部开槽的半球的各投影。
P35建筑形体的表面交线——直线与形体的贯穿线
P36同坡屋面的交线
《建筑制图与识图》复习题
一、填空题
1、详图编号为2，详图引用标准图册，所引用的标准图册编号为J103，所在图纸编号为3，则索引符号表示为 。
2、剖切位置符号长度为 mm，剖切投射方向符号长度为 mm。
3、房屋施工图由于专业分工的不同，分为 、
、 。
4、在建筑施工平面图中，横向定位轴线应用于建筑物 ，轴线编号用
从左到右依次编写；纵向定位轴线应用于建筑物 ，轴线编号用
从下至上顺序编写。
5、房屋结构施工图一般包括 、 、 。
6、国标规定建筑平面图中剖到的墙柱断面轮廓用 ；看到的构配件用 ；被挡住的构配件轮廓用 。
7、写出下列常用构件的代号名称：M 、C 、MC 、J 、Z 、GL 。
8、在物体三个投影图之间存在的关系： 、 、 。
9、二级钢和三级钢符号分别为 和 。
10、在平面布置图上表示各构件尺寸和配筋的方式，分 、
、 方式共三种。
11、E号轴线之后附加的第2根轴线如何表示 。
12、指北针所绘圆的直径为 mm，指北针尾部宽度为 mm。
13、房屋施工图由于专业分工的不同，分为 、
1 工 程 制 图复习题参考答案
一、填空题：
1.根据投射线的类型， 投影法可分为 中心投影法 和 平行投影法 。
2.根据投射线与投影面是否垂直，平行投影法又可分为 正投影法 和 斜投影法 。
3．多面正投影图 是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是：①点的 正面投影 与点的 水平投影 的连线垂直于OX轴。
②点的 正面投影 与点的 侧面投影 的连线垂直于OZ轴。③点的 水平投影
到OX轴的距离 等于 点的 侧面投影 到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分 一般位置直线、投影面平行线 和_ 投影面垂直线
。
6空间两直线的相对位置可分为 平行 、 相交 、 交叉 和 垂直 四种。
7. 空间两直线互相平行，则它们的 同面投影也一定平行 。
8. 空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两直线空间交点的 同面投影 。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角 。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面 、 投影面垂直面 和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内 取点 ，须先在平面内 取线 ，而欲在平面内 取线 ，又须先在平面内 取点 。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有 积聚性法 和 辅助线 法 。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有 积聚性法 线面交点法 和 辅助平面法 。
..........................
zzzzzzzzzzzzzzzzzzzzzzzzzzz
第1章 投影基本知识
1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 1
..........................
zzzzzzzzzzzzzzzzzzzzzzzzzzz
第1章 投影基本知识
1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 2 ..........................
zzzzzzzzzzzzzzzzzzzzzzzzzzz
..........................
zzzzzzzzzzzzzzzzzzzzzzzzzzz 第1章 投影基本知识
1-2 画三视图练习 班级 姓名 学号 3
..........................
zzzzzzzzzzzzzzzzzzzzzzzzzzz
第1章 投影基本知识
1-3 已知正等轴测图，量取尺寸，画出三视图。 班级 姓名 学号 4
1.
2.
..........................
zzzzzzzzzzzzzzzzzzzzzzzzzzz 3.
4.
第1章 投影基本知识
1-3已知正等轴测图，量取尺寸，画出三视图。 班级 姓名 学号 5 ..........................
zzzzzzzzzzzzzzzzzzzzzzzzzzz 5.
6.
7.
8.
..........................
