转速表检定作业指导书

接触式转速表检定

一、介绍

接触式转速表是一种用于测量旋转物体转速的仪器。它通过接触测量物体表面的旋转速度来实现测量，广泛应用于工业生产、实验室研究以及日常生活中。

二、原理

接触式转速表的原理是利用测量物体表面上的接触点与测量装置之间的接触次数来计算物体的转速。当物体旋转时，测量装置会通过接触点与物体表面产生接触，每次接触都会产生一个信号。通过计算单位时间内接触次数，可以得到物体的转速。

三、检定方法

接触式转速表的检定方法主要包括以下几个步骤：

1. 准备工作

在进行检定之前，需要对接触式转速表进行准备工作。首先，要确保检定仪器的准确性和稳定性。其次，要根据被测物体的特点选择合适的接触式转速表。

2. 校准接触式转速表

校准接触式转速表是为了确保其测量结果的准确性。校准的方法可以采用标准转速表进行对比，或者使用其他已知转速的物体进行校准。

3. 测量被测物体的转速

在进行测量之前，需要将接触式转速表与被测物体进行接触。接触方式可以是直接接触，也可以是间接接触。根据被测物体的特点选择合适的接触方式。

4. 计算转速

根据接触式转速表测得的接触次数，可以计算出被测物体的转速。转速的计算公式为：转速 = 接触次数 / 时间。

四、应用领域

接触式转速表广泛应用于各个领域，包括但不限于以下几个方面：

1. 工业生产

在工业生产中，接触式转速表可以用于测量机械设备的转速，以确保设备运行的稳定性和安全性。例如，在汽车制造过程中，可以使用接触式转速表来测量发动机的转速。 2. 实验室研究

在科学实验室中，接触式转速表可以用于测量实验装置中旋转物体的转速，以帮助科研人员进行实验数据的采集和分析。例如，在物理实验中，可以使用接触式转速表来测量旋转风扇的转速。

3. 日常生活

在日常生活中，接触式转速表可以用于测量各种旋转物体的转速，以满足人们的不同需求。例如，在家庭DIY过程中，可以使用接触式转速表来测量电动工具的转速。

第 1 页 共 2 页 转速表检定作业指导书

书 转速表检定作业指导书

编号：

1 1

目的

根据《国家计量检定规程》JJG105-20__，检定转速表的各项技术指标是否符合规程要求。

2 2

适用范围

适用于电子计数式转数表的检定。

3 3

工作程序 3.1

外观及结构检查 2 3.2

预热（自校功能检查）

将转速标准装置和被检转速表预热半小时。对具有自校功能的转速表，通电预热后，将转换开关置于“自校位置”，其显示值应符合出厂技术要求。

. 3.3 3

检定点的选择 第 2 页 共 2 页 在被测转速表的测量范围内按 1.2.5 序列选择 8 个点。

4 3.4 试运转 按相关规定正确安装调整好转速传感器，选择最低和最高两个检定点进行试运转。

5 3.5 示值检定 将转速标准装置分别调到检定点转速值，在同一检点上连续读取并记录被检转速表 10 个显示值。

6 3.6 各项误差的计算

按照公式计算每一检点的示值误差和示值变动性。

7 3.7 根据数据得出结论。

编制：

审核：

市 有限公司 文件编号

版 本

页 码 第 页，共 页

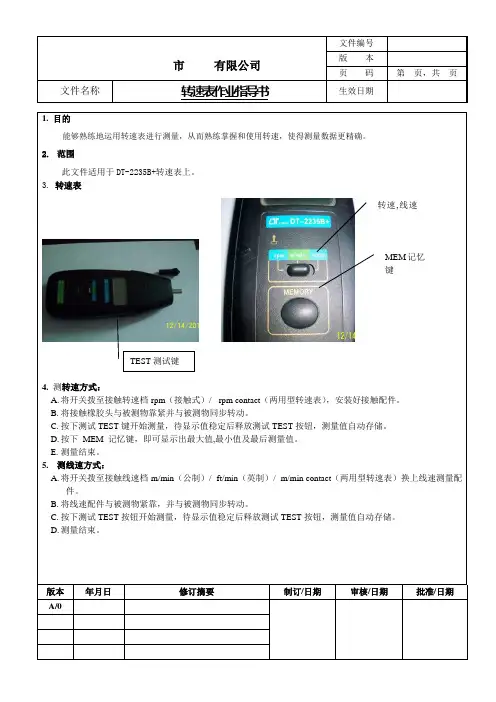

文件名称 转速表作业指导书 生效日期

1. 目的

能够熟练地运用转速表进行测量，从而熟练掌握和使用转速，使得测量数据更精确。

2. 范围

此文件适用于DT-2235B+转速表上。

3. 转速表

4. 测转速方式：

A. 将开关拨至接触转速档-rpm（接触式）/ - rpm contact（两用型转速表），安装好接触配件。

B. 将接触橡胶头与被测物靠紧并与被测物同步转动。

C. 按下测试TEST键开始测量，待显示值稳定后释放测试TEST按钮，测量值自动存储。

D. 按下 MEM 记忆键，即可显示出最大值,最小值及最后测量值。

E. 测量结束。

5. 测线速方式：

A. 将开关拨至接触线速档-m/min（公制）/ -ft/min（英制）/ -m/min contact（两用型转速表）换上线速测量配件。

B. 将线速配件与被测物紧靠，并与被测物同步转动。

C. 按下测试TEST按钮开始测量，待显示值稳定后释放测试TEST按钮，测量值自动存储。

D. 测量结束。

版本 年月日 修订摘要 制订/日期 审核/日期 批准/日期

A/0

TEST测试键 转速,线速MEM记忆键

转速标准装置检定规程

一、引言。

转速标准装置是用于检定和校准各类机械设备转速的标准设备，其准确性和可靠性对于保障各类机械设备的正常运行和生产效率具有重要意义。为了确保转速标准装置的准确性和可靠性，制定了本规程，以规范转速标准装置的检定工作，保证其检定结果的准确性和可靠性。

二、适用范围。

本规程适用于各类转速标准装置的检定工作，包括但不限于机械式转速计、光电式转速计、激光测速仪等。

三、检定要求。

1. 检定人员应具备相关技术资质和经验，能够熟练操作和维护转速标准装置。

2. 在进行检定前，应对转速标准装置进行外观检查和功能测试，确保其外观完好，功能正常。

3. 检定过程中，应根据转速标准装置的技术要求和使用说明书，进行相应的检定操作，确保检定过程准确无误。

4. 检定过程中，应注意环境温度、湿度等因素对检定结果的影响，确保检定环境符合要求。

5. 检定完成后，应对检定结果进行记录和分析，确保检定结果的准确性和可靠性。

四、检定流程。

1. 外观检查和功能测试，对转速标准装置进行外观检查，包括外壳、显示屏、按键等部件的完好情况，同时进行功能测试，确保其功能正常。 2. 环境准备，对检定环境进行准备，包括环境温度、湿度的控制，确保检定环境符合要求。

3. 检定操作，根据转速标准装置的技术要求和使用说明书，进行相应的检定操作，包括设定测量范围、校准零点、进行检定测量等。

4. 结果记录和分析，对检定结果进行记录和分析，包括测量数据、误差分析、影响因素等，确保检定结果的准确性和可靠性。

五、质量控制。

1. 检定人员应定期接受相关培训和考核，确保其技术水平和操作技能符合要求。

2. 检定设备应定期进行维护和校准，确保其准确性和可靠性。

3. 检定结果应定期进行复核和比对，确保其准确性和可靠性。

六、结论。

本规程旨在规范转速标准装置的检定工作，确保其检定结果的准确性和可靠性，为各类机械设备的正常运行和生产效率提供保障。希望各相关单位严格按照本规程执行，确保转速标准装置的检定工作符合要求。
