超高压架空输电线路的工程建设分析

高压输电线路架设跨越铁路施工技术

摘 要：近几年我国铁路的建设和现有铁路的高级化改造，已初步形成了一张规模较大的铁路网，为沿线各城市的轨道交通及土地开发提供了有力的支持。随着我国经济的发展，对电力的需求量将与日俱增，而随着电网的不断完善，铁路跨网结构的矛盾也越来越突出，对跨线的安全、可靠性、工程管理等也提出了新的要求。文章根据实际高压输电线路架设跨越铁路工程中的施工技术进行详细讲解与分析，以期对相关从业人员起到一定参考价值。

关键词：高压输电线路架设；跨越铁路；施工技术

在电力线路的建设中，往往会碰到穿越各类障碍的线路。电力系统中有多种障碍。不恰当的架空线路建设方式会给安全带来很大的隐患。在建筑过程中出现了意外，会造成线路、交通、运输等方面的长期断电。威胁到个人、公众和私人财产的安全。为了确保过桥施工的安全、可靠，一般采取架设过桥、封闭过桥物件、通过桥梁等措施。随着我国电力行业的迅速发展，电力线路的建设面临着各种各样的障碍，要克服各种各样的障碍和困难[1]。通过对某铁路工程220 kV线路的实例分析，阐述了该线路的施工工艺，为同类工程的类似工程提供借鉴。

1工程背景

鹤城（人大）～阳塘Ⅰ、Ⅱ回220kV线路工程，线路起于待建220kV鹤城（人大）变电站220kV构架，止于已建220kV阳塘变电站220kV构架。线路路径长度为8.029km，全线采用双回路架设。导地线：全线导线采用2×JL3/G1A-630/45型钢芯高导电率铝绞线，地线采用2根72芯OPGW-15-120-2型复合光缆。本工程新建铁塔27基，其中双回路耐张塔13基，双回路直线塔14基。

2施工方案

2.1跨越施工方案简述 （1）为确保铁路安全运行，同时安全、经济、高效的完成跨越工作，经施工项目部现场勘查研究决定跨越沪昆铁路采用：利用跨越档两基耐张铁塔横担吊装500mm钢抱杆作为主承力梁，使用φ16迪尼玛绳作为主承力绳，安全成品网固定在主承力绳上形成封顶保护网的空中织网跨越施工的方案。

高压输配电线路工程施工技术分析

电力资源是目前带动我国经济发展的主要能源， 电力资源的分布和地区用电需求的矛盾成为阻碍经济发展的重要因素，为了缓和两者之间的矛盾，一系列重大工程如西电东送工程正在如火如荼的进行中，在这场电力输送的盛宴中，高压输配电线路成为重要的载体，在电力输配中发挥着重要作用。本文笔者就高压输配电线路的固有特点对高压输配电线路的工程施工进行技术分析。

标签：高压输配电线路；工程施工；技术分析

0 引言

高压输配电线路在电力输送中扮演着重要的角色，关系到电力输配的质量与安全。高压输配电线路工程由于多位于野外，加上工程本身的复杂性和特殊性，因此施工难度大，对技术要求也极其严苛。高压输配电线路是电力系统的重要组成部分在实际施工中，高压电线路一般位于野外，万不得已时还必须穿过地形复杂的山地丘陵地带，因此十分容易受到外界自然环境的干扰，也为高压输配电线路工程的施工增加了难度。高压输配电线路工程十分庞大，涉及的施工要点复杂，要保证工程施工的质量，不仅要加强施工过程中的监控与管理，防止自然環境的变化对工程造成影响，更要在施工开展前对不同地段的工程做好技术性的分析，结合施工的具体条件，综合考虑自然环境可能造成的影响，对施工要点做好技术分析。在技术分析的过程中对工程的每一个施工环节都必须严格按照国家规定的标准进行，在综合各方面因素的前提下，灵活运用好各种相关的施工工艺，同时在施工时还要注意部分施工与整体施工相结合，在提高各个施工环节质量的基础上提升整个高压输配电线路的质量，保证输配电的安全与稳定。

1 高压输配电线路工程的施工特点分析

（1）高压输电线路工程最显著直观的特征便是施工现场的复杂性，与其他野外施工的工程项目一样，高压输配电线路工程受到外界自然环境的影响巨大，不仅在施工中要充分考虑自然环境的干扰，更要在施工前的选址和施工厚的线路保养维护上顾及到自然环境的影响。在施工之前的选址中不仅要从整体上考虑到地形的变化，还要对施工现场做好地质勘探工作，对与地质活动频繁的区域不宜施工，防止自然灾难如山体滑坡、泥石流等对线路造成破坏；此外，在施工地质的选取中，要尽量避免山坡丘陵地带，这种地方不仅坡度高，施工难度与施工成本大，还多发自然灾难；另外降雨也是对高压输配电线路工程造成影响的重大因素，对于降水较多的地段，在施工前的准备工作要充分做好地下绝缘与防护措施，以免发生安全事故。

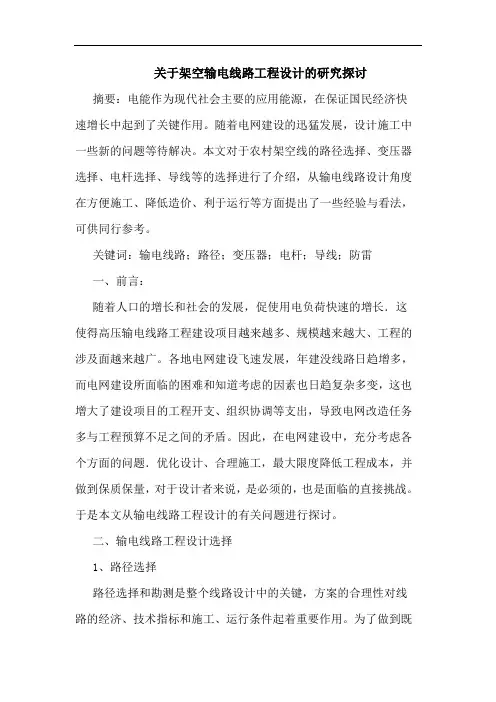

关于架空输电线路工程设计的研究探讨

摘要：电能作为现代社会主要的应用能源，在保证国民经济快速增长中起到了关键作用。随着电网建设的迅猛发展，设计施工中一些新的问题等待解决。本文对于农村架空线的路径选择、变压器选择、电杆选择、导线等的选择进行了介绍，从输电线路设计角度在方便施工、降低造价、利于运行等方面提出了一些经验与看法，可供同行参考。

关键词：输电线路；路径；变压器；电杆；导线；防雷

一、前言：

随着人口的增长和社会的发展，促使用电负荷快速的增长．这使得高压输电线路工程建设项目越来越多、规模越来越大、工程的涉及面越来越广。各地电网建设飞速发展，年建没线路日趋增多，而电网建设所面临的困难和知道考虑的因素也日趋复杂多变，这也增大了建设项目的工程开支、组织协调等支出，导致电网改造任务多与工程预算不足之间的矛盾。因此，在电网建设中，充分考虑各个方面的问题．优化设计、合理施工，最大限度降低工程成本，并做到保质保量，对于设计者来说，是必须的，也是面临的直接挑战。于是本文从输电线路工程设计的有关问题进行探讨。

二、输电线路工程设计选择

1、路径选择

路径选择和勘测是整个线路设计中的关键，方案的合理性对线路的经济、技术指标和施工、运行条件起着重要作用。为了做到既

合理的缩短路径长度、降低线路投资又保证线路安全可靠、运行方便，一条线路有时需要徒步往返3～5趟才能确定出最佳方案，所以线路勘测工作是对设计人员业务水平、和责任心的综合考验。

在工程选线阶段，设计人员要根据每项工程的实际情况．对线路沿线地上、地下、在建、拟建的工程设施进行充分搜资和调研．进行多路径方案比选，尽可能选择长度短、转角少、交叉跨越少，地形条件较好的方案。综合考虑清赔费用和民事工作，尽可能避开树木、房屋和经济作物种植区。

浅谈100KV架空线路的组塔和放线施工

摘要：从目前的形式来看，我国超高压或特高压架空输电线路建设的实际情况主要是对组塔和架空输电线路放线的施工工艺进行总结和研究。从本质上讲，输电线路的铺设是电力工程建设的重中之重，是保证稳定、安全的输电网健康发展的前提。其中，有一个环节是架空输电线路的建设运营。根据安装过程，空线投入运行，高段施工，张紧直至完成。

关键词：架空线路；放线施工；组塔

1架空输电线路放线施工方法分类

架空输电线路按其敷设方式可分为无张力收放两种。其中，无张力卷取可分为手动释放和机械牵引两种。人力释放包括放置和拖放。敷设时先将电线和地线从筒子上松开，测量适当长度，然后断开，手动将断丝和地线抬起，沿线路方向放置在地面上。拖放主要是用放线轴将放线与线路上的地线连接起来，然后将导线与地线从放线滑轮上沿线路方向拖动，完成放线施工。机械牵引和起飞方式与手动释放线相似，只是机器被汽车、电动绞车、拖拉机等机器代替。张力支付是应用一定的张力线和地线，张力设备如张力机和牵引机器，以便引导线和地线总是处于浮动状态在展览期间，这线，地线和地面是可以避免的。与物体直接接触，减少了导线与地线的磨损。高压输电线路一般都是有张力的。本文主要从张力释放方面进行阐述。

2架空输电线路施工的放线施工操作放线施工技术

2.1导引绳和牵引绳的展放

这两个方面主要以辅助建设的形式存在。第一步是显示导绳。并以手动操作的形式，将滑轮引至，然后在两端固定，并置于滑轮上。当临时修复时，有必要保证一定的管理。这个距离不应小于5米。在中间过程中，地面布置应采用两个导向器和两个导向器、三个导向器的初始布置。运用张力和牵引力，进一步构建展览功能。同时，在架空地线施工中，应特别注意张力的使用方法，并采用多轮收卷轮进行牵引。展览的牵引绳，有必要使用塔领导方法，牵引绳的一端连接在小张力机，另一部分是牵引绳的作用下，抗弯连接器，两端是固定的，注意与地面的保持工作。
