步进电机与伺服电机区别

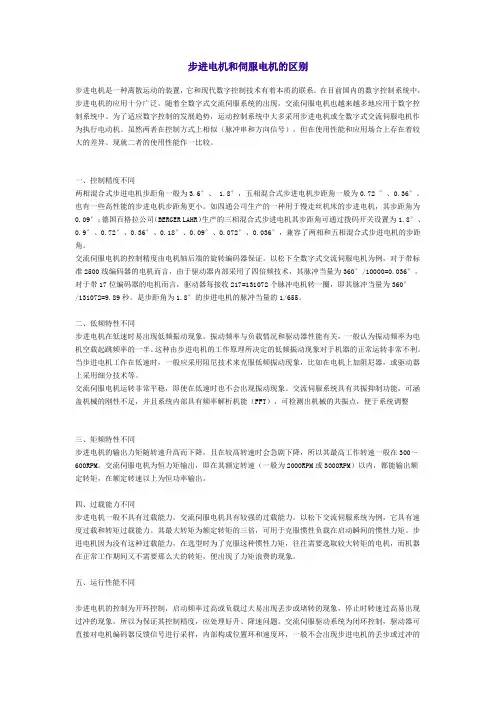

步进电机和伺服电机的区别

步进电机是一种离散运动的装置，它和现代数字控制技术有着本质的联系。在目前国内的数字控制系统中，步进电机的应用十分广泛。随着全数字式交流伺服系统的出现，交流伺服电机也越来越多地应用于数字控制系统中。为了适应数字控制的发展趋势，运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机。虽然两者在控制方式上相似（脉冲串和方向信号），但在使用性能和应用场合上存在着较大的差异。现就二者的使用性能作一比较。

一、控制精度不同

两相混合式步进电机步距角一般为3.6°、 1.8°，五相混合式步进电机步距角一般为0.72 °、0.36°。也有一些高性能的步进电机步距角更小。如四通公司生产的一种用于慢走丝机床的步进电机，其步距角为0.09°；德国百格拉公司（BERGER LAHR）生产的三相混合式步进电机其步距角可通过拨码开关设置为1.8°、0.9°、0.72°、0.36°、0.18°、0.09°、0.072°、0.036°，兼容了两相和五相混合式步进电机的步距角。

交流伺服电机的控制精度由电机轴后端的旋转编码器保证。以松下全数字式交流伺服电机为例，对于带标准2500线编码器的电机而言，由于驱动器内部采用了四倍频技术，其脉冲当量为360°/10000=0.036°。对于带17位编码器的电机而言，驱动器每接收217=131072个脉冲电机转一圈，即其脉冲当量为360°/131072=9.89秒。是步距角为1.8°的步进电机的脉冲当量的1/655。

二、低频特性不同

步进电机在低速时易出现低频振动现象。振动频率与负载情况和驱动器性能有关，一般认为振动频率为电机空载起跳频率的一半。这种由步进电机的工作原理所决定的低频振动现象对于机器的正常运转非常不利。当步进电机工作在低速时，一般应采用阻尼技术来克服低频振动现象，比如在电机上加阻尼器，或驱动器上采用细分技术等。

交流伺服电机运转非常平稳，即使在低速时也不会出现振动现象。交流伺服系统具有共振抑制功能，可涵盖机械的刚性不足，并且系统内部具有频率解析机能（FFT），可检测出机械的共振点，便于系统调整

英文专业资料翻译

英文资料题目 Step Motor & Servo Motor

Systems and Controls

英文资料来源 Motion and Control

中文译文题目 步进电机和伺服电机的系统控制

专 业 自动化

姓 名

学 号

指导教师

二OO八年六月十三日 Step Motor& Servo Motor Systems and Controls

WITH SUPPORT SOFTWARE, THERE’S NO MORE GUESS WORK

Motion Architect® Software Does the Work for You... Configure ,Diagnose, Debug

Compumotor’s Motion Architect is a Microsoft® Windows™-based software

development tool for 6000Series products that allows you to automatically generate

commented setup code, edit and execute motion control programs, and create a custom

operator test panel. The heart of Motion Architect is the shell, which provides an

integrated environment to access the following modules.

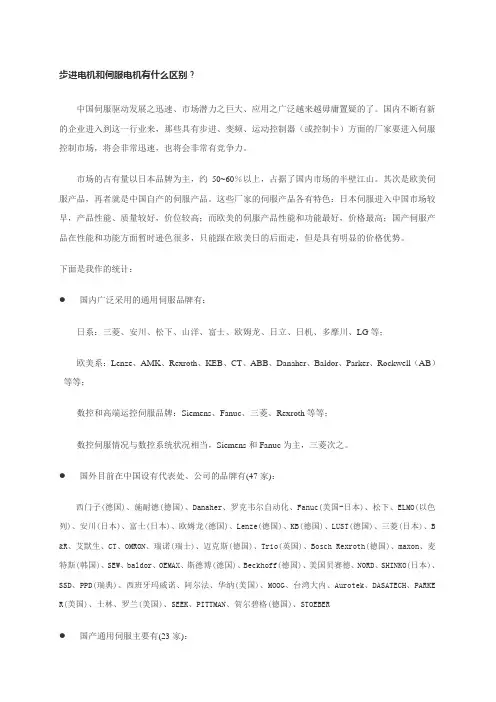

步进电机和伺服电机有什么区别？

中国伺服驱动发展之迅速、市场潜力之巨大、应用之广泛越来越毋庸置疑的了。国内不断有新的企业进入到这一行业来，那些具有步进、变频、运动控制器（或控制卡）方面的厂家要进入伺服控制市场，将会非常迅速，也将会非常有竞争力。

市场的占有量以日本品牌为主，约50~60％以上，占据了国内市场的半壁江山。其次是欧美伺服产品，再者就是中国自产的伺服产品。这些厂家的伺服产品各有特色：日本伺服进入中国市场较早，产品性能、质量较好，价位较高；而欧美的伺服产品性能和功能最好，价格最高；国产伺服产品在性能和功能方面暂时逊色很多，只能跟在欧美日的后面走，但是具有明显的价格优势。

下面是我作的统计：

 国内广泛采用的通用伺服品牌有：

日系：三菱、安川、松下、山洋、富士、欧姆龙、日立、日机、多摩川、LG等；

欧美系：Lenze、AMK、Rexroth、KEB、CT、ABB、Danaher、Baldor、Parker、Rockwell（AB） 等等；

数控和高端运控伺服品牌：Siemens、Fanuc、三菱、Rexroth等等；

数控伺服情况与数控系统状况相当，Siemens和Fanuc为主，三菱次之。

 国外目前在中国设有代表处、公司的品牌有(47家)：

西门子(德国)、施耐德(德国)、Danaher、罗克韦尔自动化、Fanuc(美国-日本)、松下、ELMO(以色列)、安川(日本)、富士(日本)、欧姆龙(德国)、Lenze(德国)、KB(德国)、LUST(德国)、三菱(日本)、B&R、艾默生、CT、OMRON、瑞诺(瑞士)、迈克斯(德国)、Trio(英国)、Bosch Rexroth(德国)、maxon、麦特斯(韩国)、SEW、baldor、OEMAX、斯德博(德国)、Beckhoff(德国)、美国贝赛德、NORD、SHINKO(日本)、SSD、PPD(瑞典)、西班牙玛威诺、阿尔法、华纳(美国)、MOOG、台湾大内、Aurotek、DASATECH、PARKER(美国)、士林、罗兰(美国)、SEEK、PITTMAN、贺尔碧格(德国)、STOEBER

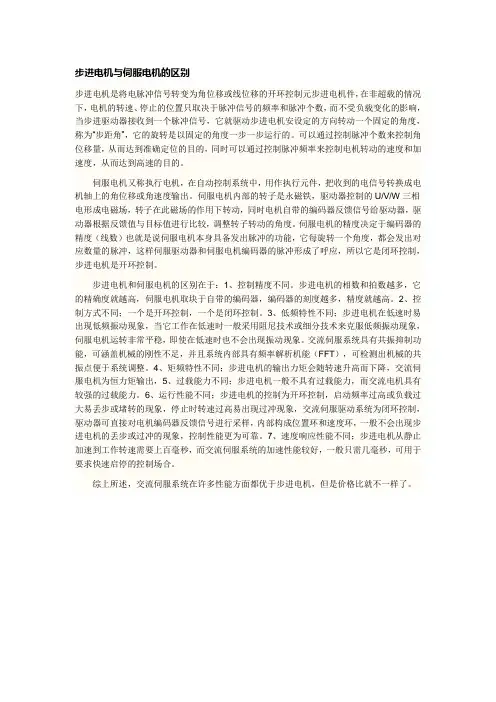

步进电机与伺服电机的区别

步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件，在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲个数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机安设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的，同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到高速的目的。

伺服电机又称执行电机，在自动控制系统中，用作执行元件，把收到的电信号转换成电机轴上的角位移或角速度输出。伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度（线数）也就是说伺服电机本身具备发出脉冲的功能，它每旋转一个角度，都会发出对应数量的脉冲，这样伺服驱动器和伺服电机编码器的脉冲形成了呼应，所以它是闭环控制，步进电机是开环控制。

步进电机和伺服电机的区别在于：1、控制精度不同。步进电机的相数和拍数越多，它的精确度就越高，伺服电机取块于自带的编码器，编码器的刻度越多，精度就越高。2、控制方式不同；一个是开环控制，一个是闭环控制。3、低频特性不同；步进电机在低速时易出现低频振动现象，当它工作在低速时一般采用阻尼技术或细分技术来克服低频振动现象，伺服电机运转非常平稳，即使在低速时也不会出现振动现象。交流伺服系统具有共振抑制功能，可涵盖机械的刚性不足，并且系统内部具有频率解析机能（FFT），可检测出机械的共振点便于系统调整。4、矩频特性不同；步进电机的输出力矩会随转速升高而下降，交流伺服电机为恒力矩输出，5、过载能力不同；步进电机一般不具有过载能力，而交流电机具有较强的过载能力。6、运行性能不同；步进电机的控制为开环控制，启动频率过高或负载过大易丢步或堵转的现象，停止时转速过高易出现过冲现象，交流伺服驱动系统为闭环控制，驱动器可直接对电机编码器反馈信号进行采样，内部构成位置环和速度环，一般不会出现步进电机的丢步或过冲的现象，控制性能更为可靠。7、速度响应性能不同；步进电机从静止加速到工作转速需要上百毫秒，而交流伺服系统的加速性能较好，一般只需几毫秒，可用于要求快速启停的控制场合。
