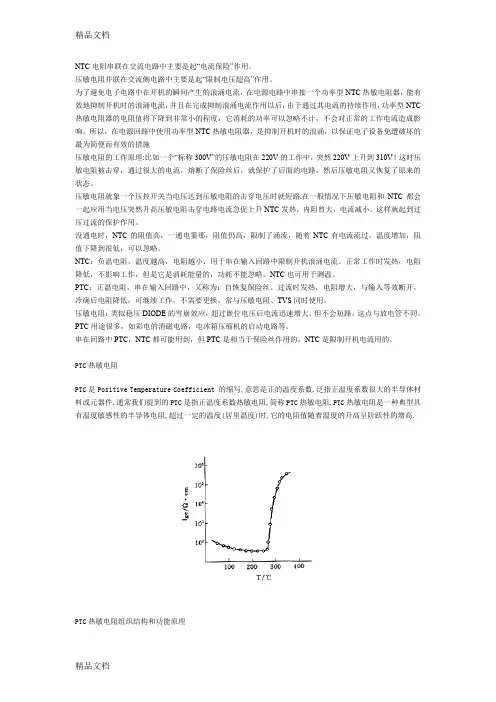

精品文档 NTC电阻串联在交流电路中主要是起“电流保险”作用。

压敏电阻并联在交流侧电路中主要是起“限制电压超高”作用。

为了避免电子电路中在开机的瞬间产生的浪涌电流，在电源电路中串接一个功率型NTC热敏电阻器，能有效地抑制开机时的浪涌电流，并且在完成抑制浪涌电流作用以后，由于通过其电流的持续作用，功率型NTC热敏电阻器的电阻值将下降到非常小的程度，它消耗的功率可以忽略不计，不会对正常的工作电流造成影响，所以，在电源回路中使用功率型NTC热敏电阻器，是抑制开机时的浪涌，以保证电子设备免遭破坏的最为简便而有效的措施

压敏电阻的工作原理:比如一个“标称300V”的压敏电阻在220V的工作中，突然220V上升到310V！这时压敏电阻被击穿，通过很大的电流，熔断了保险丝后，就保护了后面的电路，然后压敏电阻又恢复了原来的状态。

压敏电阻就象一个压控开关当电压达到压敏电阻的击穿电压时就短路.在一般情况下压敏电阻和NTC都会一起应用当电压突然升高压敏电阻击穿电路电流急促上升NTC发热，内阻曾大，电流减小。这样就起到过压过流的保护作用。

没通电时，NTC的阻值高，一通电霎那，阻值仍高，限制了涌流，随着NTC有电流流过，温度增加，阻值下降到很低，可以忽略。

NTC：负温电阻，温度越高，电阻越小，用于串在输入回路中限制开机浪涌电流。正常工作时发热，电阻降低，不影响工作，但是它是消耗能量的，功耗不能忽略。NTC也可用于测温。

PTC：正温电阻，串在输入回路中，又称为：自恢复保险丝。过流时发热，电阻增大，与输入等效断开，冷确后电阻降低，可继续工作，不需要更换，常与压敏电阻、TVS同时使用。

压敏电阻：类似稳压DIODE的雪崩效应，超过嵌位电压后电流迅速增大，但不会短路，这点与放电管不同。

PTC用途很多，如彩电的消磁电路，电冰箱压缩机的启动电路等。

串在回路中PTC，NTC都可能用到，但PTC是相当于保险丝作用的，NTC是限制开机电流用的。

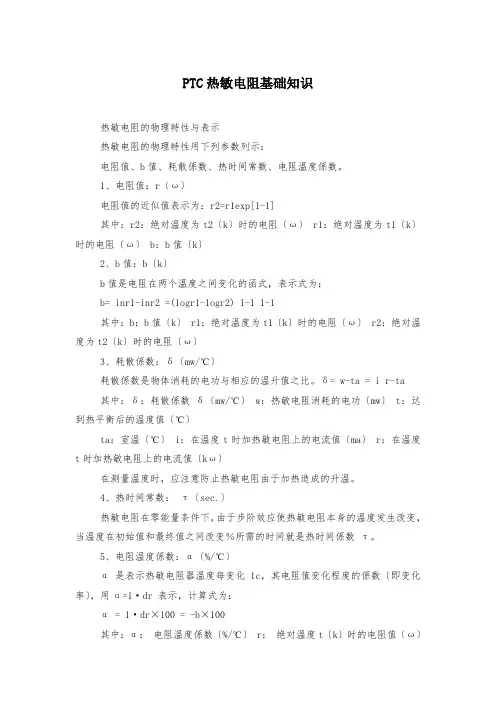

PTC热敏电阻基础知识

热敏电阻的物理特性与表示

热敏电阻的物理特性用下列参数列示：

电阻值、b值、耗散係数、热时间常数、电阻温度係数。

1、电阻值：r〔ω〕

电阻值的近似值表示为：r2=r1exp[1-1]

其中：r2：绝对温度为t2〔k〕时的电阻〔ω〕 r1：绝对温度为t1〔k〕时的电阻〔ω〕 b：b值〔k〕

2、b值：b〔k〕

b值是电阻在两个温度之间变化的函式，表示式为：

b= inr1-inr2 =(1ogr1-1ogr2) 1-1 1-1

其中：b：b值〔k〕 r1：绝对温度为t1〔k〕时的电阻〔ω〕 r2：绝对温度为t2〔k〕时的电阻〔ω〕

3、耗散係数：δ〔mw/℃〕

耗散係数是物体消耗的电功与相应的温升值之比。δ= w-ta = i r-ta

其中：δ：耗散係数 δ〔mw/℃〕 w：热敏电阻消耗的电功〔mw〕 t：达到热平衡后的温度值〔℃〕

ta：室温〔℃〕 i：在温度t时加热敏电阻上的电流值〔ma〕 r：在温度t时加热敏电阻上的电流值〔kω〕

在测量温度时，应注意防止热敏电阻由于加热造成的升温。

4、热时间常数： τ〔sec.〕

热敏电阻在零能量条件下，由于步阶效应使热敏电阻本身的温度发生改变，当温度在初始值和最终值之间改变％所需的时间就是热时间係数 τ。

5、电阻温度係数：α〔%/℃〕

α是表示热敏电阻器温度每变化1c，其电阻值变化程度的係数〔即变化率〕，用α=1·dr 表示，计算式为：

α = 1·dr×100 = -b×100

其中：α： 电阻温度係数〔%/℃〕 r： 绝对温度t〔k〕时的电阻值〔ω〕 b： b值〔k〕

ptc热敏电阻发热元件

一、ptc热敏电阻的简介：

ptc热敏电阻发热元件是现代以至将来高科技尖端之产品。它被广泛应用于轻工、住宅、交通、航天、农业、医疗、环保、採矿、民用器械等，它与镍、铬丝或远红外等发热元件相比，具有卓越的优点。

热敏电阻的用途

热敏电阻是一种可以随着温度的变化而改变电阻值的电子元件，也称为温度传感器。它广泛应用于各种领域中，如温度测量、电子电路、家用电器等领域中。

一、温度测量

热敏电阻主要用于温度测量，是最为常用的温度传感器之一。其原理是利用电阻随温度变化所从的特性去实时监测环境温度。热敏电阻的灵敏性很高，可以精确地测量出目标物体的温度值，因此被广泛应用于各种测温系统中。

二、电子电路

热敏电阻也被应用于电子电路中。比如说，因为热敏电阻具有电阻值的变化特性，所以可以作为数字电路中的欧姆计，实现温度控制、自动调节以及其他类似的功能。

此外，热敏电阻还可以用于电池充电器、电子电路中的温度补偿等场合，有效保护设备的稳定运作以及延长设备寿命。

三、家用电器

此外，热敏电阻还可以应用在微波炉、灶具、冰箱、洗衣机、烤箱等家用电器中，以实现自主温度控制和智能化的操作模式。

总之，热敏电阻在温度测量、电子电路、家用电器等领域中具有广泛的应用前景，未来还会有更多的发展空间和创新应用。

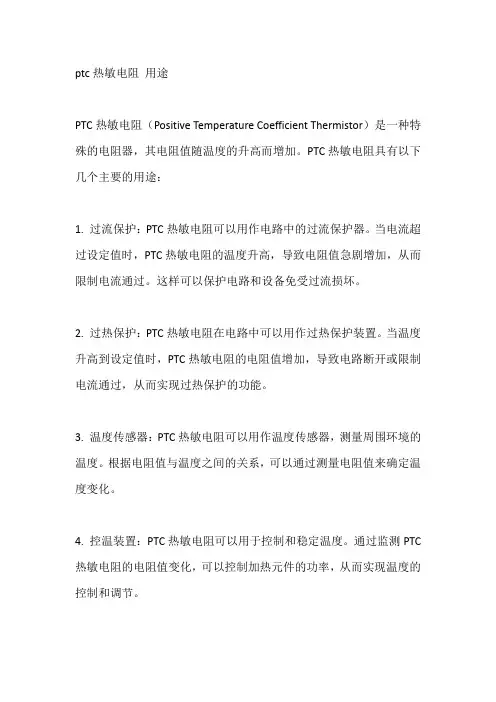

ptc热敏电阻 用途

PTC热敏电阻（Positive Temperature Coefficient Thermistor）是一种特殊的电阻器，其电阻值随温度的升高而增加。PTC热敏电阻具有以下几个主要的用途：

1. 过流保护：PTC热敏电阻可以用作电路中的过流保护器。当电流超过设定值时，PTC热敏电阻的温度升高，导致电阻值急剧增加，从而限制电流通过。这样可以保护电路和设备免受过流损坏。

2. 过热保护：PTC热敏电阻在电路中可以用作过热保护装置。当温度升高到设定值时，PTC热敏电阻的电阻值增加，导致电路断开或限制电流通过，从而实现过热保护的功能。

3. 温度传感器：PTC热敏电阻可以用作温度传感器，测量周围环境的温度。根据电阻值与温度之间的关系，可以通过测量电阻值来确定温度变化。

4. 控温装置：PTC热敏电阻可以用于控制和稳定温度。通过监测PTC热敏电阻的电阻值变化，可以控制加热元件的功率，从而实现温度的控制和调节。

5. 电源开关：PTC热敏电阻可以用作电源开关，在电路中起到开关的作用。当温度升高时，PTC热敏电阻的电阻值增加，导致电路断开，当温度降低时，电阻值恢复正常，电路闭合。

总而言之，PTC热敏电阻具有温度敏感特性，可以根据温度的变化来改变电阻值，因此被广泛应用于过流保护、过热保护、温度测量和控制等方面。
