涡街流量计使用范围

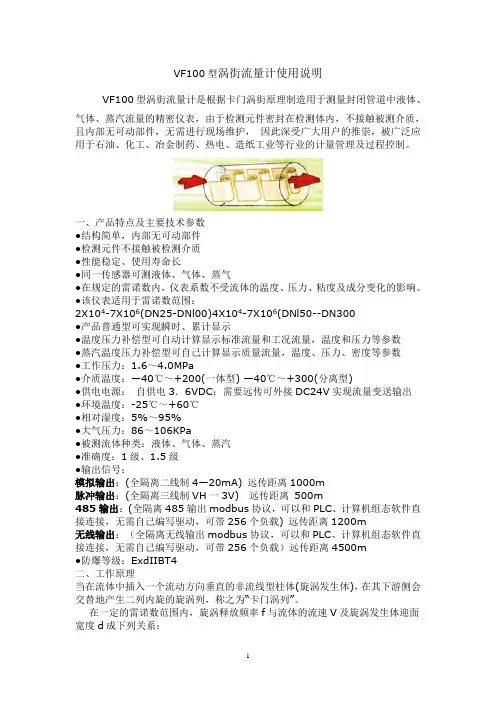

1 VF100型涡街流量计使用说明

VF100型涡街流量计是根据卡门涡街原理制造用于测量封闭管道中液体、气体、蒸汽流量的精密仪表，由于检测元件密封在检测体内，不接触被测介质，且内部无可动部件，无需进行现场维护， 因此深受广大用户的推崇，被广泛应用于石油、化工、冶金制药、热电、造纸工业等行业的计量管理及过程控制。

一、产品特点及主要技术参数

●结构简单，内部无可动部件

●检测元件不接触被检测介质

●性能稳定、使用寿命长

●同一传感器可测液体、气体、蒸气

●在规定的雷诺数内，仪表系数不受流体的温度、压力、粘度及成分变化的影响。

●该仪表适用于雷诺数范围：2X104-7X106(DN25-DNl00)4X104-7X106(DNl50--DN300

●产品普通型可实现瞬时、累计显示

●温度压力补偿型可自动计算显示标准流量和工况流量，温度和压力等参数

●蒸汽温度压力补偿型可自己计算显示质量流量，温度、压力、密度等参数

●工作压力：1.6～4.0MPa

●介质温度：—40℃～+200(一体型) —40℃～+300(分离型)

●供电电源： 自供电3．6VDC；需要远传可外接DC24V实现流量变送输出

●环境温度：-25℃～+60℃

●相对湿度：5%～95%

●大气压力：86～106KPa

●被测流体种类：液体、气体、蒸汽

●准确度：1级、1.5级

●输出信号：

模拟输出：(全隔离二线制4—20mA) 远传距离1000m

脉冲输出：(全隔离三线制VH一3V) 远传距离 500m

485输出：(全隔离485输出modbus协议，可以和PLC、计算机组态软件直接连接，无需自己编写驱动，可带256个负载) 远传距离1200m

无线输出：（全隔离无线输出modbus协议，可以和PLC、计算机组态软件直接连接，无需自己编写驱动，可带256个负载）远传距离4500m

●防爆等级：ExdIIBT4

二、工作原理

当在流体中插入一个流动方向垂直的非流线型柱体(旋涡发生体)，在其下游侧会交替地产生二列内旋的旋涡列，称之为“卡门涡列”。

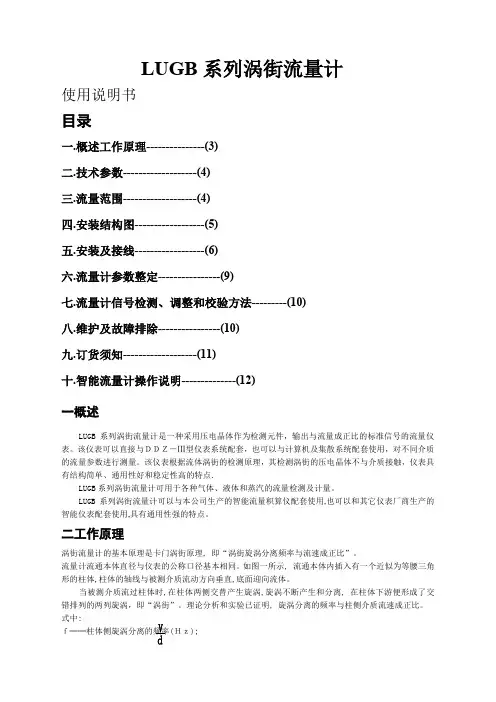

LUGB系列涡街流量计

使用说明书

目录

一.概述工作原理---------------(3)

二.技术参数-------------------(4)

三.流量范围-------------------(4)

四.安装结构图------------------(5)

五.安装及接线------------------(6)

六.流量计参数整定----------------(9)

七.流量计信号检测、调整和校验方法---------(10)

八.维护及故障排除----------------(10)

九.订货须知-------------------(11)

十.智能流量计操作说明--------------(12)

一概述

LUGB系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。该仪表可以直接与ＤＤＺ－Ⅲ型仪表系统配套，也可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点.

LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。

LUGB系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。

二工作原理

涡街流量计的基本原理是卡门涡街原理,•即“涡街旋涡分离频率与流速成正比”。

流量计流通本体直径与仪表的公称口径基本相同。如图一所示,•流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。

当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,•在柱体下游便形成了交错排列的两列旋涡，即“涡街”。理论分析和实验已证明,•旋涡分离的频率与柱侧介质流速成正比。

式中: ｆ──柱体侧旋涡分离的频率(Ｈｚ); Ｖ──柱侧流速(ｍ/ｓ);

涡街流量计与孔板流量计的比较

相同点：

1.都没有可动部件，能长期运行；

2.都是被广泛采用的成熟的流量计量仪表；

3.都能对液体、气体进行计量；

不同点：

1.安装方面：涡街方便；孔板需要配套差压变送器，引压管，三阀组等附件使用，安

装调试比较麻烦；

2.运行方面：涡街的后期运行基本不需维护，能长期稳定运行；孔板由于成锐角状的

边缘易磨损，所以定期需要更换测量板，分体式的结构还需要定期对引压管排污。

3.压损方面：孔板靠差压工作，对流体带来的压力损失远高于涡街，属于耗能仪表；

4.流量范围方面：

孔板一般的量程范围在1:3~1:5，涡街一般的量程范围在1:10~1:15；

结论：

除非被测介质属于高温（350°以上）或恶劣环境（强震动）的情况下，工程上一般还是首选涡街流量计作计量仪表。

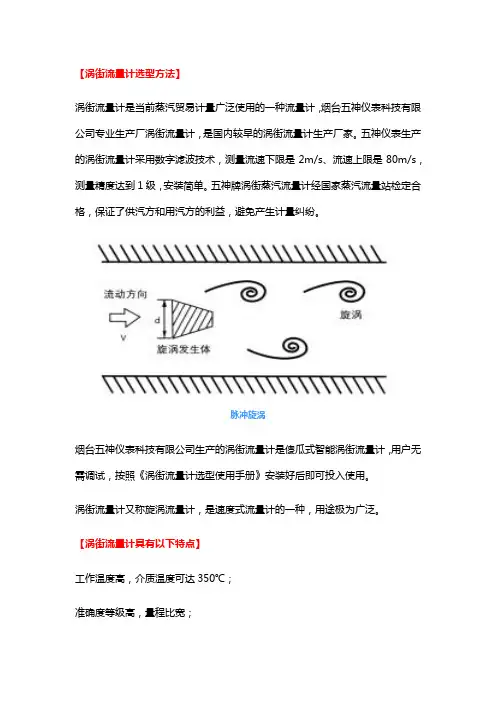

【涡街流量计选型方法】

涡街流量计是当前蒸汽贸易计量广泛使用的一种流量计，烟台五神仪表科技有限公司专业生产厂涡街流量计，是国内较早的涡街流量计生产厂家。五神仪表生产的涡街流量计采用数字滤波技术，测量流速下限是2m/s、流速上限是80m/s，测量精度达到1级，安装简单。五神牌涡街蒸汽流量计经国家蒸汽流量站检定合格，保证了供汽方和用汽方的利益，避免产生计量纠纷。

脉冲旋涡

烟台五神仪表科技有限公司生产的涡街流量计是傻瓜式智能涡街流量计，用户无需调试，按照《涡街流量计选型使用手册》安装好后即可投入使用。

涡街流量计又称旋涡流量计，是速度式流量计的一种，用途极为广泛。

【涡街流量计具有以下特点】

工作温度高，介质温度可达350℃；

准确度等级高，量程比宽； 介质广泛，可测量蒸汽、气体、液体；

无运动部件，无磨损，可靠性高；

安装简单，易维护，零件通用性高；

表体采用不锈钢材料，美观、耐腐蚀；

【涡街流量计测量原理】

应力式涡街流量计以卡门涡街理论为基础，采用压电晶体元件检测流体通过旋涡发生体(三角柱)时所产生的旋涡频率，从而测量出流体的速度。

当管道中流体介质通过旋涡发生体时，由于局部流速加速而产生旋涡现象(如图一)，此旋涡分成两列交替地出现，这种旋涡列被称为卡门涡街。

卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关，可用下式表示：

f=StV/d

式中：f—卡门涡街释放频率

St—斯特罗哈尔数

V —介质流速

d— 三角柱宽度

斯特罗哈尔数是涡街流量计的重要参数，它只与介质的雷诺数Re有关。只要管道内介质的雷诺数保持在2×104至7×106范围内，斯特罗哈尔数St便保持为一个常数，这样便可以通过测量旋涡频率的个数测出流体的流速，再通过流速计算出流体的工况体积流量，再知道介质的密度（与温度、压力相关）即可准确计算出介质的质量流量。
