传感器产品手册

温湿度模块

DHT11产品手册

更多详情请登陆：

产品手册DHT11

广州奥松电子有限公司电话：400-630-5378版本号:V1.3_20170331湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。他相关湿度检测控制。

引脚说明

1、VDD供电3.3～5.5VDC

2、DATA串行数据，单总线

3、NC空脚

4、GND接地，电源负极

-1-一、产品概述DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电容式感

二、应用范围暖通空调、除湿器、农业、冷链仓储、测试及检测设备、消费品、汽车、自动控制、数据记录器、气象站、家电、湿度调节器、医疗、其

三、产品亮点成本低、长期稳定、相对湿度和温度测量、品质卓越、超快响应、抗干扰能力强、超长的信号传输距离、数字信号输出、精确校准。

四、外形尺寸（单位：mm）

图1产品尺寸图

产品手册DHT11

广州奥松电子有限公司电话：400-630-5378版本号:V1.3_20170331-2-五、产品参数

5.1相对湿度表1相对湿度性能表参数条件mintypemax单位量程范围595%RH精度[1]25℃±5%RH重复性±1%RH互换性完全互换响应时间[2]1/e(63%)<6S迟滞±0.3%RH漂移[3]典型值<±0.5%RH/年

5.2温度表2温度性能表参数条件mintypemax单位量程范围-2060℃精度[1]25℃±2℃重复性±1℃互换性完全互换响应时间[2]1/e(63%)<10S迟滞±0.3℃漂移[3]典型值<±0.5℃/年

5.3电气特性表3电气特性参数条件mintypemax单位供电电压3.35.05.5V供电电流0.06(待机)-1.0(测量)mA采样周期测量>2S/次

mq2传感器手册

MQ-2烟雾传感器技术手册：

一、工作原理

MQ-2烟雾传感器采用半导体敏感元件，当烟雾分子进入传感器并与表面上的敏感材料相接触时，敏感材料的电阻值将发生变化。这一变化随后被转换为电信号，从而能够检测和测量烟雾浓度。

二、特性

1. 高灵敏度：MQ-2传感器对烟雾非常敏感，能够快速地检测到烟雾的存在。

2. 长寿命：由于其稳定的材料和构造，MQ-2传感器具有较长的使用寿命。

3. 防腐蚀：传感器表面涂有防腐蚀材料，能够在各种环境中稳定工作。

4. 易安装：MQ-2传感器体积小巧，易于安装和配置。

三、应用领域

MQ-2烟雾传感器广泛应用于家庭、工业和商业场所的火灾预防系统。它可以检测到火灾初期的烟雾，并向报警系统发送信号，从而及时触发火灾报警。此外，它还可以用于需要检测空气质量或污染物的地方。

四、使用方法

1. 安装：请根据产品手册中的说明正确安装传感器，确保其位于需要检测的区域附近，且通风良好。

2. 测试：在安装完成后，应测试传感器以确保其正常工作。可以通过向传感器吹气或使用烟雾发生器来测试其响应。

3. 维护：定期清洁传感器表面，以保持其良好的工作状态。避免使用强烈的清洁剂或溶剂，以免损坏传感器表面。

4. 更换：当传感器寿命结束或出现故障时，应更换传感器。请根据产品手册中的说明进行更换操作。

以上是MQ-2烟雾传感器技术手册的主要内容。在使用过程中如有任何问题，请参考产品手册或联系制造商获得支持。

关于传感器的技术参数

1.额定载荷：传感器的额定载荷是指在设计此传感器时，在规定技术指标范围内能够测量的最大负荷。但实际使用时，一般只用额定量程的2/3～1/3。

2.灵敏度/额定输出：加额定载荷时和无载荷时，传感器输出信号的差值。由于传感器的输出信号与所加的激励电压有关，所以灵敏度的以单位mV/V来表示。

3.灵敏度允差：传感器实际稳定输出对应的标称灵敏度之差对该标称灵敏度的百分比。例如，某称重传感器的实际灵敏度为2.002mV/V，与之相适应的标准灵敏度则为2 mV/V，则其灵敏度允差为：（（2.002-2.000）/2.000）*100%=0.1%。

4.综合误差/精度等级：根据OIML R60，±%F.S额定输出，国内一般为C3级，分度数3000。

（5）蠕变：在负荷不变（一般为额定载荷），其它测试条件也保持不变的情况下，称重传感器输出随时间的变化量对额定输出的百分比。

（6）非线性：由空载荷的输出值和额定载荷时的输出值所决定的直线和增加负荷时实测曲线之间的最大偏差对额定输出的百比分。

线性度δ=ΔYmax/Yfs*100﹪ 其中，ΔYmax表示输出值的最大量，Yfs表示满量程输出，注意，线性度有正负之分，因此，前面带正负号。

7）重复性误差：在相同的环境条件下，对传感器反复加载荷到额定载荷并卸载，加载荷过程中同一负荷点上输出值的最大差值对额定输出的百分比。这项特性很重要，更能反映传感器的品质。

（8）滞后允差：从无载荷逐渐加载到额定载荷然后再逐渐卸载。在同一载荷点上加载和卸载输出量的最大差值对额定输出值的百分比。

（9）零点输出/零点平衡：在推荐激励电压下，未加载荷时传感器的输出值对额定输出的百分比。

（10）零点温漂：环境温度的变化引起的零点平衡变化。一般以温度每变化10℃时，引起的零点平衡变化量对额定输出的百分比来表示。

（11）灵敏度温漂：环境温度的变化引起的灵敏度变化。一般以温度每变化10℃时，引起的灵敏度变化量对额定输出的百分比来表示。

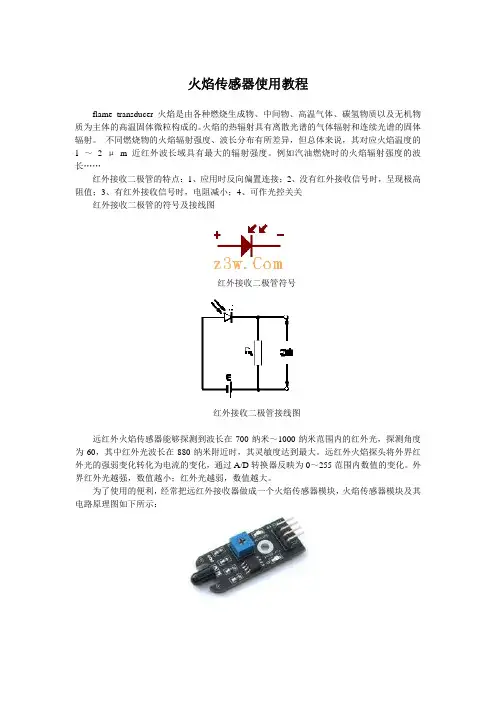

火焰传感器使用教程 flame transducer 火焰是由各种燃烧生成物、中间物、高温气体、碳氢物质以及无机物质为主体的高温固体微粒构成的。火焰的热辐射具有离散光谱的气体辐射和连续光谱的固体辐射。 不同燃烧物的火焰辐射强度、波长分布有所差异，但总体来说，其对应火焰温度的 1 ～ 2 μ m 近红外波长域具有最大的辐射强度。例如汽油燃烧时的火焰辐射强度的波长…… 红外接收二极管的特点：1、应用时反向偏置连接；2、没有红外接收信号时，呈现极高阻值；3、有红外接收信号时，电阻减小；4、可作光控关关 红外接收二极管的符号及接线图 红外接收二极管符号 红外接收二极管接线图 远红外火焰传感器能够探测到波长在700纳米～1000纳米范围内的红外光，探测角度为60，其中红外光波长在880纳米附近时，其灵敏度达到最大。远红外火焰探头将外界红外光的强弱变化转化为电流的变化，通过A/D转换器反映为0～255范围内数值的变化。外界红外光越强，数值越小；红外光越弱，数值越大。 为了使用的便利，经常把远红外接收器做成一个火焰传感器模块，火焰传感器模块及其电路原理图如下所示： 火焰传感器模块工作电压为+5V，具有数字量电平信号和模拟量电平信号输出，在使用过程中，可以根据需要，选择数字量电平信号或模拟量电平信号。 当远红外接收二极管接收到红外信号后，红外接收二极管的电阻减小，电流变大，AC节点电压被拉低为低电平信号；相反，没有接收到红外信号时，红外接收二极管呈现极高阻值，AC节点电压被上拉为高电平信号。模拟量电平信号输出由AC电平决定，由此可以判断火焰信号。 虽然模拟量电平信号信号能够迅速判断火焰信号，但容易受到环境的干扰，比如日光等。通常将模拟量电平信号和指定的阀门电压值(由IN信号决定)进行比较后，将结果OUT信号输出。因此，在使用数字量电平信号输出时，应首先调整阀门电压值。 火焰传感器模块 接口说明 VCC 工作电压+5V GND 电源地 DO 数字量电平信号输出 AO 模拟量电平信号输出 一、使用环境 1、Arduino UNO Rv3开发板 2、Arduino-1.0-windows 二、连接电路 火焰传感器模块 Arduino UNO Rv3 VCC 5V(3V3不能满足要求) GND GND DO Digital Pin(只要不冲突即可) AO Analog Pin(只要不冲突即可)
