第一章 设计与施工说明

1 工程概况

工程名称：云山道九年一贯制学校

工程地点：天津市滨海新区

建筑尺寸：平面投影 矩形

平面尺寸：长43.6m,宽23.5m

屋盖造型：弧形屋面

结构选型：采用正放四角锥网架结构

结构设计使用年限50年，抗震设防烈度为7度，设计恒荷载为1.5KN/ m²，活荷载为0.5 KN/ m².

2 编制依据

2.1 国家法律法规

2.2 由业主提供的施工图纸。

2.3 国家现行有关施工验收规范、技术规程及质量检验标准。

2.4 地方主管部门的有关管理规定。

2.5 我公司的管理体系文件和施工工艺标准。

2.6 我公司施工类似工程施工经验等。

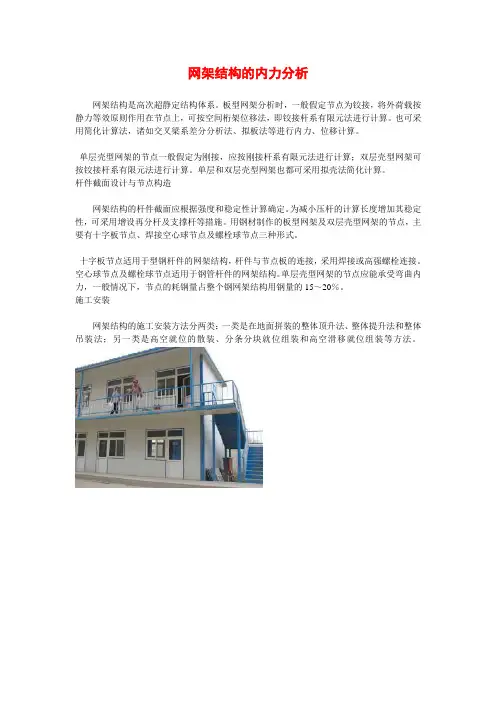

网架结构的内力分析

网架结构是高次超静定结构体系。板型网架分析时，一般假定节点为铰接，将外荷载按

静力等效原则作用在节点上，可按空间桁架位移法，即铰接杆系有限元法进行计算。也可采

用简化计算法，诸如交叉梁系差分分析法、拟板法等进行内力、位移计算。

单层壳型网架的节点一般假定为刚接，应按刚接杆系有限元法进行计算；双层壳型网架可

按铰接杆系有限元法进行计算。单层和双层壳型网架也都可采用拟壳法简化计算。

杆件截面设计与节点构造

网架结构的杆件截面应根据强度和稳定性计算确定。为减小压杆的计算长度增加其稳定

性，可采用增设再分杆及支撑杆等措施。用钢材制作的板型网架及双层壳型网架的节点，主

要有十字板节点、焊接空心球节点及螺栓球节点三种形式。

十字板节点适用于型钢杆件的网架结构，杆件与节点板的连接，采用焊接或高强螺栓连接。

空心球节点及螺栓球节点适用于钢管杆件的网架结构。单层壳型网架的节点应能承受弯曲内

力，一般情况下，节点的耗钢量占整个钢网架结构用钢量的15～20％。

施工安装

网架结构的施工安装方法分两类：一类是在地面拼装的整体顶升法、整体提升法和整体吊装法；另一类是高空就位的散装、分条分块就位组装和高空滑移就位组装等方法。

分类

外形不同

可分为双层的板型网架结构、单层和双层的壳型网架结构。板型网架和双层壳型网架的

杆件分为上弦杆、下弦杆和腹杆，主要承受拉力和压力；单层壳型网架的杆件，除承受拉力

和压力外，还承受弯矩及切力。目前中国的网架结构绝大部分采用板型网架结构。

组成形式

主要分三类：

第一类是由平面桁架系组成，有两向正交正放网架、两向正交斜放网架、两向斜交斜放

网架及三向网架四种形式；

第二类由四角锥体单元组成，有正放四角锥网架、正放抽空四角锥网架、斜放四角锥网

架、棋盘形四角锥网架及星形四角锥网架五种形式；

第三类由三角锥体单元组成，有三角锥网架、抽空三角锥网架及蜂窝形三角锥网架三种

形式。

壳型网架结构按壳面形式分主要有柱面壳型网架、球面壳型网架及双曲抛物面壳型网

网架结构技术资料

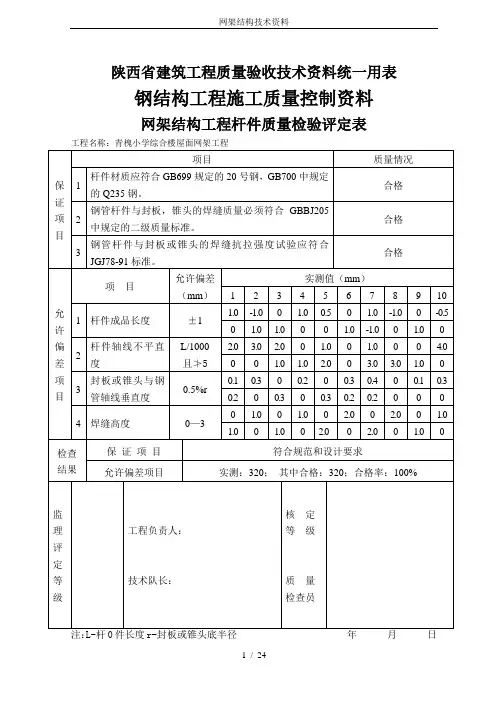

1 / 25 陕西省建筑工程质量验收技术资料统一用表

钢结构工程施工质量控制资料

网架结构工程杆件质量检验评定表

工程名称：青槐小学综合楼屋面网架工程

保证项目 项目 质量情况

1 杆件材质应符合GB699规定的20号钢，GB700中规定的Q235钢。 合格

2 钢管杆件与封板，锥头的焊缝质量必须符合GBBJ205中规定的二级质量标准。 合格

3 钢管杆件与封板或锥头的焊缝抗拉强度试验应符合JGJ78-91标准。 合格

允许偏差项目 项 目 允许偏差

（mm） 实测值（mm）

1 2 3 4 5 6 7 8 9 10

1 杆件成品长度 ±1 1.0 -1.0 0 1.0 0.5 0 1.0 -1.0 0 -0.5

0 1.0 1.0 0 0 1.0 -1.0 0 1.0 0

2 杆件轴线不平直度 L/1000

且≯5 2.0 3.0 2.0 0 1.0 0 1.0 0 0 4.0

0 0 1.0 1.0 2.0 0 3.0 3.0 1.0 0

3 封板或锥头与钢管轴线垂直度 0.5%r 0.1 0.3 0 0.2 0 0.3 0.4 0 0.1 0.3

0.2 0 0.3 0 0.3 0.2 0.2 0 0 0

4 焊缝高度 0—3 0 1.0 0 1.0 0 2.0 0 2.0 0 1.0

1.0 0 1.0 0 2.0 0 2.0 0 1.0 0

检查

结果 保 证 项 目 符合规范和设计要求

允许偏差项目 实测：320； 其中合格：320；合格率：100%

监理评定等级 工程负责人：

技术队长： 核 定

等 级

质 量

检查员

注：L-杆0件长度r-封板或锥头底半径 年 月 日 网架结构技术资料

2 / 25

续表：

允许偏差项目

项目 1 2 3 4

杆件成品长度 杆件轴线不平直度 封板或锥头与钢管轴线垂直度 焊缝高度

２０１３年１月　睫材团蒜晦　施工技术　【文章编号１１６７３—００３８（２０１３）０２－００４７—０２　解析钢网架结构屋面在水泥厂应用中的问题　

冯涛　（安徽中亚钢结构工程有限公司　安徽合肥２３００００）　

摘　要：最近几年来，伴随着我国新的建设法案的更新和实施，钢网架方面的结构凭借它的施工周期短，以及在比较大　的跨度上相对性价比比较高的特征，已经收到了很多业主的好评。但是，钢网架的市场需求量逐渐地扩展，它的价格也在　不断的上涨，市场中的竞争越来越激烈，产生了一些问题。因此，本文就钢网架结构屋面在水泥厂应用中的问题进行解析。　关键词：钢网架结构屋面；水泥厂；应用；问题　
