化肥厂生产工艺流程

化肥厂生产过程及工艺流程

化肥厂生产过程及工艺流程

煤制合成氨、尿素

C+ O2→ CO

C+O2 → CO2

CO + H 2O →CO2+ H2

H2+N2→NH 3

CO2 + 2NH 3 → CO (NH 2)2

1 全厂流程简介 化肥厂生产过程及工艺流程

煤 蒸汽

供热站

蒸气

空气

N 2

N2

空分

硫回收

S

煤 低温 液氮洗 煤气化 合成压缩 备煤 变换

甲醇洗

氨

尿素合成

CO2

煤制合成氨、尿素流程简图

尿素 化肥厂生产过程及工艺流程

2 过程工艺描绘

（1）水煤浆气化制合成气装置

由水煤浆制备工序来的水煤浆 送入煤浆槽储藏待用。浓度约为 63％的水煤浆经过煤浆 给料泵加压输送到气化炉顶部工艺烧嘴， 并与空分装置来的纯氧分别进入气化炉在 (G)，约 1400℃工艺条件下，水煤浆与纯氧进行部分氧化反响，生成粗合成气。

反响后的粗合成气和溶渣进入气化炉下部的 激冷室。在激冷室中， 粗合成气经冷却、清洗，将粗合成气中的大多数 碳黑洗去 ，并和粗渣分开。出激冷室的粗合成气直接进入 文丘里清洗器 和碳洗塔 进一步清洗，除掉粗合成气中残留的碳黑，而后将水蒸汽／干气比约～的合成气送至变换工序。

溶渣被激冷室底部经过破渣机进入锁斗， 按期排入渣池， 渣池设有 捞渣机

将粗渣捞出，装车运往园区免烧砖项目。

渣池中含细渣的灰水经过 渣池泵送至真空闪蒸器 。

碳洗塔的液位经过控制进入塔内的灰水量来保持， 碳洗塔内的黑水分两股排出，一股黑水去高压闪蒸器； 另一股由灰 水循环泵 送至气化炉也进入高压闪蒸器，黑水经减压，闪蒸出黑水中溶解的气体并经过变换冷凝液加热器回收闪蒸汽的热量，经过高压 闪蒸分别器 ，闪蒸出的气体至变换或火炬，水送入脱氧水槽。

（2）净化妆置

a. 变换 变换工序主要反响式为：

COS+H2O—— CO2+H2S+Q

CO+H2O—— CO2+H2+Q

由气化送来粗煤气经 煤气水分别器 分别掉少许的冷凝液及尘埃后， 经中温换热器温度高升至 250℃，进第一中温变换炉。第一中温变换炉分上、下两段，炉内装有两段三层耐硫变换触媒， 层间配有煤气激冷管线调温， 出第一中温变换炉变换气

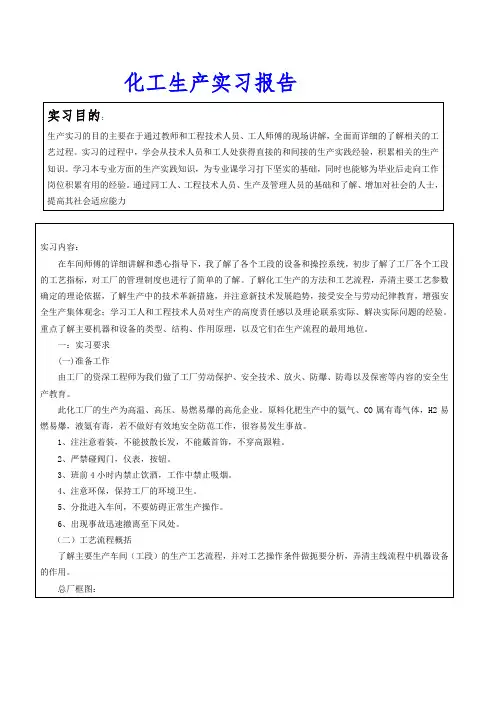

化工生产实习报告

实习目的：

生产实习的目的主要在于通过教师和工程技术人员、工人师傅的现场讲解，全面而详细的了解相关的工艺过程。实习的过程中，学会从技术人员和工人处获得直接的和间接的生产实践经验，积累相关的生产知识。学习本专业方面的生产实践知识，为专业课学习打下坚实的基础，同时也能够为毕业后走向工作岗位积累有用的经验。通过同工人、工程技术人员、生产及管理人员的基础和了解、增加对社会的人士，提高其社会适应能力

实习内容：

在车间师傅的详细讲解和悉心指导下，我了解了各个工段的设备和操控系统，初步了解了工厂各个工段的工艺指标，对工厂的管理制度也进行了简单的了解。了解化工生产的方法和工艺流程，弄清主要工艺参数确定的理论依据，了解生产中的技术革新措施，并注意新技术发展趋势，接受安全与劳动纪律教育，增强安全生产集体观念；学习工人和工程技术人员对生产的高度责任感以及理论联系实际、解决实际问题的经验。重点了解主要机器和设备的类型、结构、作用原理，以及它们在生产流程的最用地位。

一：实习要求

(一)准备工作

由工厂的资深工程师为我们做了工厂劳动保护、安全技术、放火、防爆、防毒以及保密等内容的安全生产教育。

此化工厂的生产为高温、高压、易燃易爆的高危企业。原料化肥生产中的氨气、CO属有毒气体，H2易燃易爆，液氨有毒，若不做好有效地安全防范工作，很容易发生事故。

1、注注意着装，不能披散长发，不能戴首饰，不穿高跟鞋。

2、严禁碰阀门，仪表，按钮。

3、班前4小时内禁止饮酒，工作中禁止吸烟。

4、注意环保，保持工厂的环境卫生。

5、分批进入车间，不要妨碍正常生产操作。

6、出现事故迅速撤离至下风处。

（二）工艺流程概括

了解主要生产车间（工段）的生产工艺流程，并对工艺操作条件做扼要分析，弄清主线流程中机器设备的作用。

总厂框图：

二、实习内容

（一）合成氨概述

合成氨工业诞生于本世纪初，其规模不断向大型化方向发展，目前大型氨厂的产量占世界合成氨总产量的80%以上。氨是重要的无机化工产品之一，在国民经济中占有重要地位。除液氨可直接作为肥料外，农业上使用的氮肥，例如尿素、硝酸铵、磷酸铵、氯化铵以及各种含氮复合肥，都是以氨为原料的。合成氨是大宗化工产品之一，世界每年合成氨产量已达到1亿吨以上，其中约有80%的氨用来生产化学肥料，20%作为其它化工产品的原料。

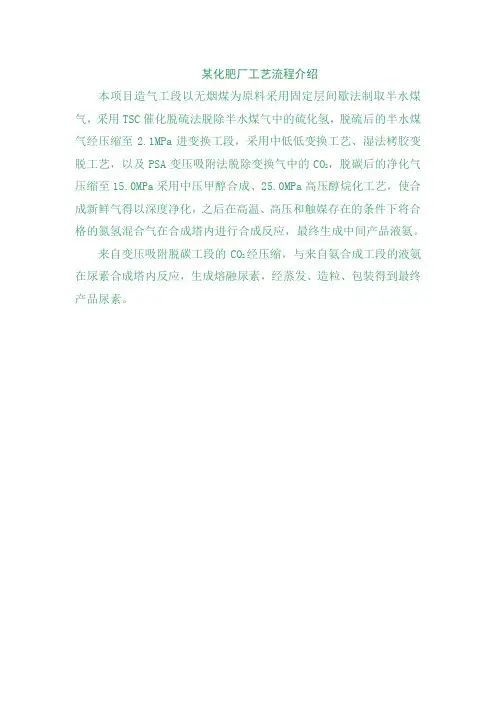

某化肥厂工艺流程介绍

本项目造气工段以无烟煤为原料采用固定层间歇法制取半水煤气，采用TSC催化脱硫法脱除半水煤气中的硫化氢，脱硫后的半水煤气经压缩至2.1MPa进变换工段，采用中低低变换工艺、湿法栲胶变脱工艺，以及PSA变压吸附法脱除变换气中的CO2，脱碳后的净化气压缩至15.0MPa采用中压甲醇合成、25.0MPa高压醇烷化工艺，使合成新鲜气得以深度净化，之后在高温、高压和触媒存在的条件下将合格的氮氢混合气在合成塔内进行合成反应，最终生成中间产品液氨。

来自变压吸附脱碳工段的CO2经压缩，与来自氨合成工段的液氨在尿素合成塔内反应，生成熔融尿素，经蒸发、造粒、包装得到最终产品尿素。

六段入净化气

六段出净化气 一段入尾气

粗甲醇

放空气 液

五段出脱碳气 气氨 液氨 二氧化碳

四段入脱碳气 变换气 水蒸汽

三段出半水煤气 半水煤水蒸空气 原料造气工段

脱硫工段 半水煤

压缩工段 气柜

变换工段 变脱工段 脱碳工段

氢回收装置

二氧化碳压缩 三段入氢气

尿素装置 非等压醇烷化氨合成工段 冰机工段

液氨储罐

尿素产品去堆场 甲醇精馏工段

粗甲醇储罐 精甲醇

甲醇产品外售 废热锅炉 放空

脱盐水 蒸汽去管网

精甲醇储罐

化肥生产的生产流程

化肥生产的生产流程是一个复杂而精细的过程，它包含了多个环节和步骤。下面将简要介绍化肥生产的主要流程。

首先，在化肥生产开始之前，需要进行原材料的采购。化肥的主要原材料包括氮、磷、钾元素，以及其他微量元素和添加剂。这些原材料通常是从矿石中提取或通过化学反应合成得到的。经过采购后，原材料将被送往生产车间。

其次，在生产车间内，最重要的步骤之一是原料的预处理。这一步骤的目的是将原材料进行筛选、研磨和混合，以确保其质量和均匀性。筛选可以去除不符合要求的杂质和颗粒，研磨可以将原材料粉碎成适合生产的颗粒大小，混合可以将不同的原材料进行均匀混合，以保证最终产品的质量和营养成分均衡。

然后，经过预处理后的原料将被送入反应器进行化学反应。不同的化肥生产线采用不同的反应方式和条件。例如，对于氮肥的生产，通常会采用氨合成反应，这是一种将氮气和氢气在高温下进行催化反应，生成氨的过程。对于磷肥和钾肥的生产，也有各种不同的反应方式，例如磷酸的反应和矿石的提取等。这些反应过程需要严格控制温度、压力和pH值等反应条件，以保障反应效率和产品质量。

接下来，经过化学反应生成的产物被送入分离器进行分离和纯化。这一步骤的目的是将反应混合物中的有用产物与杂质进行分离，并得到纯净的化肥产品。分离器通常采用物理分离技术，如蒸馏、结晶、沉淀等，来实现纯化过程。这些技术能够根据不同化肥产品的特性和成分进行选择，以达到分离和纯化的效果。

最后，经过分离和纯化后的化肥产品将进行粉碎、包装和贮存。粉碎的目的是将化肥产品颗粒的大小进行调整，以满足不同需求和用途的要求。包装则是将化肥产品进行包装和标识，以便于运输和使用。贮存则是将化肥产品储存到仓库或其他储存设施中，待销售和使用。

综上所述，化肥的生产流程包括原材料采购、预处理、化学反应、分离和纯化、粉碎、包装和贮存等多个环节和步骤。每个环节都需要严格控制和管理，以保证化肥产品的质量和安全。化肥生产的流程可以根据不同类型的化肥和生产工艺的要求进行调整和优化，以提高生产效率和产品质量。除了上述提到的化肥生产的主要流程之外，还有一些相关的步骤和工艺需要注意和考虑。下面将继续介绍化肥生产的其他重要内容和相关的流程。
