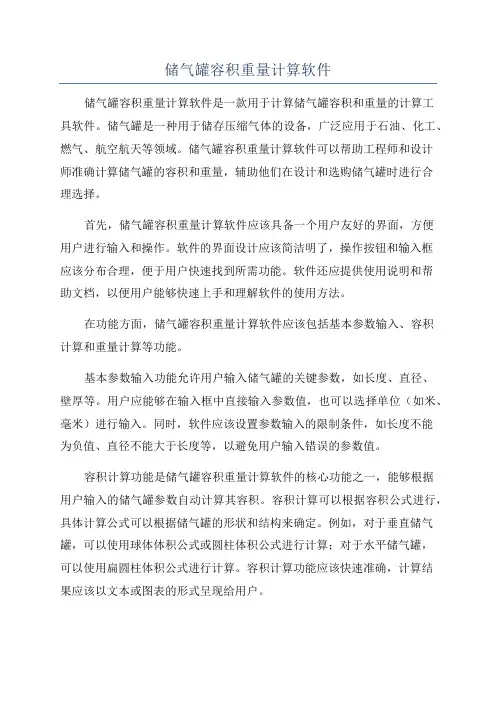

储气罐容积重量计算软件储气罐容积重量计算软件是一款用于计算储气罐容积和重量的计算工具软件。
储气罐是一种用于储存压缩气体的设备，广泛应用于石油、化工、燃气、航空航天等领域。
储气罐容积重量计算软件可以帮助工程师和设计师准确计算储气罐的容积和重量，辅助他们在设计和选购储气罐时进行合理选择。
首先，储气罐容积重量计算软件应该具备一个用户友好的界面，方便用户进行输入和操作。
软件的界面设计应该简洁明了，操作按钮和输入框应该分布合理，便于用户快速找到所需功能。
软件还应提供使用说明和帮助文档，以便用户能够快速上手和理解软件的使用方法。
在功能方面，储气罐容积重量计算软件应该包括基本参数输入、容积计算和重量计算等功能。
基本参数输入功能允许用户输入储气罐的关键参数，如长度、直径、壁厚等。
用户应能够在输入框中直接输入参数值，也可以选择单位（如米、毫米）进行输入。
同时，软件应该设置参数输入的限制条件，如长度不能为负值、直径不能大于长度等，以避免用户输入错误的参数值。
容积计算功能是储气罐容积重量计算软件的核心功能之一，能够根据用户输入的储气罐参数自动计算其容积。
容积计算可以根据容积公式进行，具体计算公式可以根据储气罐的形状和结构来确定。
例如，对于垂直储气罐，可以使用球体体积公式或圆柱体积公式进行计算；对于水平储气罐，可以使用扁圆柱体积公式进行计算。
容积计算功能应该快速准确，计算结果应该以文本或图表的形式呈现给用户。
重量计算功能是储气罐容积重量计算软件的另一个重要功能，能够根据储气罐的形状、材料和参数自动计算其重量。
储气罐的重量计算可以通过密度公式进行，其中储气罐的密度可以根据材料的密度和储气罐的形状来计算。
重量计算功能应该允许用户选择不同的材料和储气罐形状，以满足实际需求。
计算结果应该包括储气罐本身的重量和储气罐容器的重量，以及总重量。
为了提高软件的灵活性和实用性，储气罐容积重量计算软件还可以包括其他附加功能。
例如，软件可以提供材料库，允许用户选择不同材料的密度和特性。
大型数据中心开式蓄冷罐现场组装施工工艺浅析发布时间：2023-05-15T10:33:20.726Z 来源：《建筑模拟》2023年第1期作者：郁亮[导读] 本文结合山东爱特云翔IDC大数据中心二期项目开式蓄冷罐的现场安装经验，分析梳理了从蓄冷罐基础设计跟进、预埋地脚螺栓预埋，到蓄冷罐罐体焊接及罐体倒装法施工工艺等技术要点，提出了应对措施和设想，希望通过实践总结，为同类工程提供参考。
中电系统建设工程有限公司北京 100141摘要：本文结合山东爱特云翔IDC大数据中心二期项目开式蓄冷罐的现场安装经验，分析梳理了从蓄冷罐基础设计跟进、预埋地脚螺栓预埋，到蓄冷罐罐体焊接及罐体倒装法施工工艺等技术要点，提出了应对措施和设想，希望通过实践总结，为同类工程提供参考。
关键词：数据中心蓄冷罐施工工艺倒装法本工程为山东爱特云翔IDC大数据中心二期项目。
蓄冷罐按照介质不同分为水蓄冷和冰蓄冷两种，本项目蓄冷罐为水蓄冷罐，采用水蓄冷的方式进行充放冷工作。
在系统正常运转时，蓄冷罐进行自动充冷。
在空调末端负荷较低（例如机柜没有满载运行）或者外界环境相对较低时（例如春夏，秋夏相交之际，外界气温不是太高，制冷机组不能长时间运作，冷却塔又不能完全满足时）又或者是停电、柴油发电机组尚未启动时，进行放冷。
用以满足数据中心的正常降温需求。
本项目蓄冷罐概况，蓄冷罐直径为5m，罐体肩高35.5m，设计总高度约为36.7m，蓄冷罐容积为610m³。
一期蓄冷罐工程2台610m³开式蓄冷罐的现场预制、组装、保温采用聚氨酯发泡保温。
蓄冷罐顶部和底部各有一套均流布水装置。
该蓄冷罐工程有别于其他项目，一是蓄冷罐为立式罐体，体积大，高度高。
二是罐体现场焊接，对焊接工艺质量有很高的要求。
1 前期蓄冷罐罐体基础的技术跟进1.1 我方对设备基础提资我方积极配合山东某设计院进行深化，提出了蓄冷罐尺寸、静载重量、满水重量等参数来方便设计单位对基础进行设计，考虑到我方管道对接时简易可行性，我方对基础位置给出了精确要求并对设计图纸进行尺寸的确认。
VeslCAD Ver 1.0 压力容器工程图软件是克莱特科技有限公司基于Autodesk 公司的绘图平台—AutoCAD 2000以上版本开发的压力容器工程图辅助设计软件。
根据《化工设备设计文件绘制规定》(HG/T200668-2000)中有关化工设备工程图的绘制规定，本软件在此基础上更深入一步，所绘制图形基本达到施工图的深度，所有壳体均是双线表达，以便于用户进一步在此基础上完成施工图的绘制。
软件在完成绘图后，自动将主体件材料的明细表汇总出来，供报价参考，大大提高在依据工程图进行工程报价阶段的效率。
1. 软件安装软件的安装时，详见安装说明，此处不再详细介绍。
2. 压力容器工程图CAD (VeslCAD Ver 1.0) 简介压力容器工程图CAD是基于AutoCAD 2000及AutoCAD 2002版开发的压力容器工程图辅助设计系统，主要针对以下几种常见的容器类型进行工程图的绘制：(1)双鞍座支承的卧式容器双鞍座支承的卧式容器在压力容器设计行业中是较常见的一种容器类型，该种容器支座标准是JB/T 4712-92 《鞍式支座》，基本零部件是由左、右封头，筒体，鞍座构成的。
(2)支耳式支座立式容器该类容器的支座是支耳，支耳式支座标准是JB/T 4725-92 《支耳式支座》，封头的类型可以是锥形封头、球封、椭圆封头，支耳的数目可以由用户自定。
(3)支腿式支座立式容器该类容器的支座是支腿，支腿式支座标准是JB/T 4725-92 《支腿式支座》，封头的类型可以是锥形封头、球封、椭圆封头，支腿的数目可以由用户来定。
(4)裙座支承的塔式容器塔式容器在压力容器设计工作中是一类较为重要的容器，该类容器主要是以裙座为支承，其中容器内部有较多的内件，内件的型式主要有：塔盘、填料、分布器等等，目前本软件按HG/T 200668-2000(征求意见稿)中工程图要求的绘图风格来表现这些内件。
3. 软件主界面压力容器工程图CA VesICAD Ver 1.0 软件主界面如下图所示: CcHHiid Co4»njd mlC MM M图3-1压力容器工程图软件启动界面在单击工具条上的“压力容器数据输入”按钮，在 AutoCAD 绘图区左侧将显示出压力容器工程 图CAD-— VesICAD 数据输入的主界面，主界面可以浮动到 AutoCAD 客户区的任意位置，主界面上主要有以下几项：⑴工具条工具条上对应的按钮其主要功能如下：互J --打开已经保存的数据文件；总--当前输入的数据存盘为数据文件；卫_1 --当前输入的数据或已打开的数据文件以新的文件名存盘；刽 --依据当前的数据文件进行工程图绘制；旦--统计生成压力容器主体材料表；上习--对压力容器上的管口进行汇总;| 鳩 口 M 埶创 二 itfr -二 -X ・住 • X ftM*r fl3 □ 0 G □ aj 兰覽斤■ a 工％矗心器Td 「c J 护」口T•厂Z ZX J4口厂0~0『电** 口囱A--显示本软件的帮助；⑵ “数据输入”、“图档” TAB页在“数据输入”的TAB页中主要是以装配树、简图显示当前容器的类型，数据的组织方式；以控制各类数据的输入，主要是以下几类数据的输入：a.压力容器主体零部件(筒体、圭寸头、支座等等)b.压力容器上的接管数据的输入c.塔器上填料、塔盘参数的输入“图档” TAB页，在工程图绘制完成后，列出依据当前压力容器数据文件所绘制的工程图及其缩略预览图，用户可以单击图形文件名列表中的行，显示所选择的图纸的缩略预览图；也可双击图形文件列表中的行，在AutoCAD当前窗口打开所选的图形；以上的内容请参阅帮助中的相关部分。
常压储罐计算软件
常压储罐计算软件是一种专门用于计算常压储罐容积和设计参数的工具。
储罐是一种常用的容器，用于存储液体或气体，通常用于化工、石油
和天然气等行业。
储罐的设计和计算需要考虑多个因素，包括容量、尺寸、材料、结构和安全性等。
1.常压储罐的容积计算：软件能够根据用户提供的储罐尺寸、形状和
壁厚等参数，自动计算储罐的容积。
这对于储罐设计和储罐容量评估非常
有帮助。
2.材料选取和参数优化：软件可以根据用户输入的储罐工作条件（如
介质性质、温度、压力等）和设计要求，提供最佳的材料选取和参数优化
方案。
这样可以确保储罐在正常运行和灾难情况下的安全性能。
3.结构设计和分析：常压储罐的结构设计和分析是储罐设计的重要环节。
常压储罐计算软件可以进行结构设计和分析，包括储罐顶部、底部、
壁板和支撑结构等。
软件可以根据用户输入的设计要求和设计标准，进行
结构设计、分析和优化。
4.安全性评估和风险分析：常压储罐的安全性评估和风险分析是储罐
设计的重要组成部分。
常压储罐计算软件可以对储罐进行安全性评估和风
险分析，帮助用户了解储罐在不同工况下的安全性能和风险程度，并提供
改善和优化方案。
5.数据管理和报告生成：软件通常具有数据管理和报告生成功能，可
以帮助用户管理和存档储罐设计数据，并生成设计报告和计算结果。
这对
于项目管理和技术沟通非常有帮助。

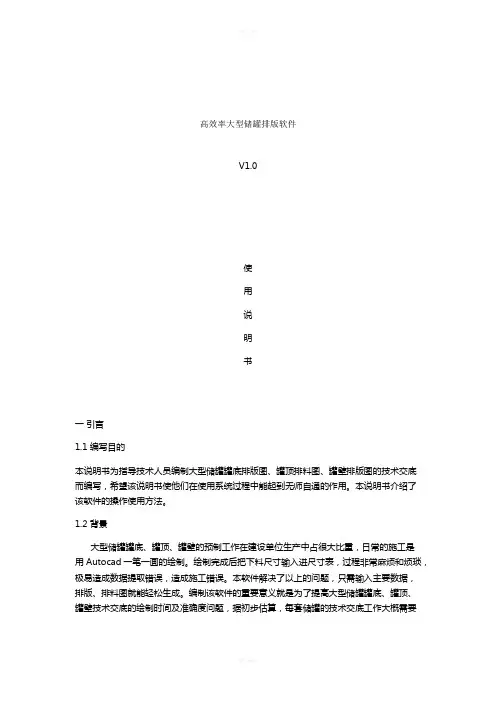

高效率大型储罐排版软件V1.0使用说明书一引言1.1 编写目的本说明书为指导技术人员编制大型储罐罐底排版图、罐顶排料图、罐壁排版图的技术交底而编写，希望该说明书使他们在使用系统过程中能起到无师自通的作用。
本说明书介绍了该软件的操作使用方法。
1.2 背景大型储罐罐底、罐顶、罐壁的预制工作在建设单位生产中占很大比重，日常的施工是用Autocad一笔一画的绘制。
绘制完成后把下料尺寸输入进尺寸表，过程非常麻烦和烦琐，极易造成数据提取错误，造成施工错误。
本软件解决了以上的问题，只需输入主要数据，排版、排料图就能轻松生成。
编制该软件的重要意义就是为了提高大型储罐罐底、罐顶、罐壁技术交底的绘制时间及准确度问题，据初步估算，每套储罐的技术交底工作大概需要一个技术员一天的工作量，为了促进油建科学技术的发展，研发了这款高效率的大型储罐排版软件，经反复试验，该软件数据输入窗口化、简单明了、操作简便。
该系统由中石化胜利油建管道容器厂金属结构车间张国永研制开发。
使用者是车间技术人员、技术工艺室有关人员。
1.3参考资料GB50128-2014《立式圆筒形钢制焊接储罐施工规范》二用途2.1功能大型储罐排版软件总共有4大模块：罐底排版图（无边缘板）、罐底排版图（有边缘板）、罐顶排料图、罐壁排版图菜单界面见图1：2.2 性能该系统性能稳定，符合用户要求。
2.3安全保密系统具有较好的安全保密机制，每人在使用系统前必须先登录，依自己的权限使用系统。
三运行环境3.1硬件设备微机联想奔三和同等及以上配置的其它机型打印机 windows支持的打印机3.2支持软件EXCEL2003/2007、VB6.0、Autocad2007-2014四使用过程4.1单击大型储罐排版软件.EXE，打开程序，弹出注册界面。
（图2）4.2未注册软件试用3次。
试用结束后，输入注册码，单击【开始注册（S）】。
（图3）4.3弹出注册成功，单击【确定】。
（图4）4.3进入大型储罐排版软件主界面。
课程设计任务书1 储罐及其发展概况油品和各种液体化学品的储存设备—储罐是石油化工装置和储运系统设施的重要组成部分。
由于大型储罐的容积大、使用寿命长。
热设计规范制造的费用低，还节约材料。
20世纪70年代以来，内浮顶储油罐和大型浮顶油罐发展较快。
第一个发展油罐内部覆盖层的施法国。
1955年美国也开始建造此种类型的储罐。
1962年美国德士古公司就开始使用带盖浮顶罐，并在纽瓦克建有世界上最大直径为187ft（61.6mm）的带盖浮顶罐。
至1972年美国已建造了600多个内浮顶罐。
1978年国内3000m3铝浮盘投入使用，通过测试蒸发损耗标定，收到显著效果。
近20年也相继出现各种形式和结构的内浮盘或覆盖物[1]。
世界技术先进的国家，都备有较齐全的储罐计算机专用程序，对储罐作静态分析和动态分析，同时对储罐的重要理论问题，如大型储罐T形焊缝部位的疲劳分析，大型储罐基础的静态和动态特性分析，抗震分析等，以试验分析为基础深入研究，通过试验取得大量数据，验证了理论的准确性，从而使研究具有使用价值。
近几十年来，发展了各种形式的储罐，尤其是在石油化工生产中大量采用大型的薄壁压力容器。
它易于制造，又便于在内部装设工艺附件，并便于工作介质在内部相互作用等。
2 设计方案2.1 各种设计方法2.1.1 正装法此种方法的特点是指把钢板从罐底部一直到顶部逐块安装起来，它在浮顶罐的施工安装中用得较多，即所谓充水正装法，它的安装顺序是在罐低及二层圈板安装后，开始在罐内安装浮顶，临时的支撑腿，为了加强排水，罐顶中心要比周边浮筒低，浮顶安装完以后，装上水除去支撑腿，浮顶即作为安装操作平台，每安装一层后，将上升到上一层工作面，继续进行安装。
2.1.2倒装法先从罐顶开始从上往下安装，将罐顶和上层罐圈在地面上安装，焊好以后将第二圈板围在第一罐圈的外围，以第一罐圈为胎具，对中点焊成圆圈后，将第一罐圈及罐顶盖部分整体吊至第一、二罐圈相搭接的位置，停于点焊，然后在焊死环焊缝。

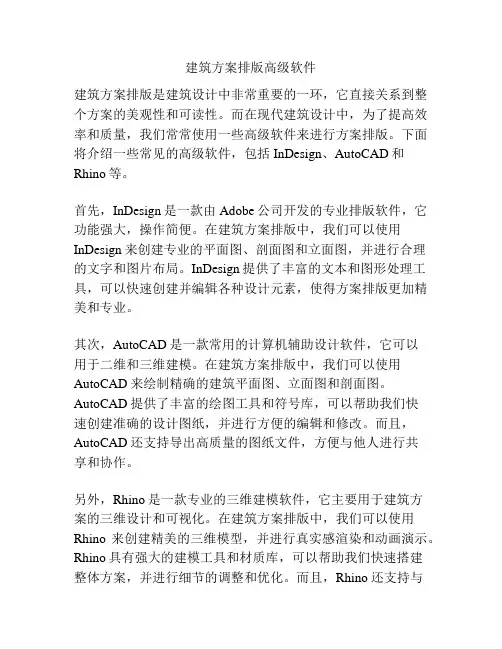

建筑方案排版高级软件建筑方案排版是建筑设计中非常重要的一环，它直接关系到整个方案的美观性和可读性。
而在现代建筑设计中，为了提高效率和质量，我们常常使用一些高级软件来进行方案排版。
下面将介绍一些常见的高级软件，包括InDesign、AutoCAD和Rhino等。
首先，InDesign是一款由Adobe公司开发的专业排版软件，它功能强大，操作简便。
在建筑方案排版中，我们可以使用InDesign来创建专业的平面图、剖面图和立面图，并进行合理的文字和图片布局。
InDesign提供了丰富的文本和图形处理工具，可以快速创建并编辑各种设计元素，使得方案排版更加精美和专业。
其次，AutoCAD是一款常用的计算机辅助设计软件，它可以用于二维和三维建模。
在建筑方案排版中，我们可以使用AutoCAD来绘制精确的建筑平面图、立面图和剖面图。
AutoCAD提供了丰富的绘图工具和符号库，可以帮助我们快速创建准确的设计图纸，并进行方便的编辑和修改。
而且，AutoCAD还支持导出高质量的图纸文件，方便与他人进行共享和协作。
另外，Rhino是一款专业的三维建模软件，它主要用于建筑方案的三维设计和可视化。
在建筑方案排版中，我们可以使用Rhino来创建精美的三维模型，并进行真实感渲染和动画演示。
Rhino具有强大的建模工具和材质库，可以帮助我们快速搭建整体方案，并进行细节的调整和优化。
而且，Rhino还支持与其他软件的数据交互，方便进行多软件之间的协同设计。
总之，建筑方案排版是建筑设计中不可或缺的一环，而使用高级软件可以提高效率和质量。
在本文中，我们介绍了InDesign、AutoCAD和Rhino等几款常见的高级软件，并简要说明了它们在建筑方案排版中的应用。
这些软件都具有丰富的功能和工具，可以帮助我们快速创建精美的设计图纸，并进行方便的编辑和修改。
希望对大家有所帮助。
高效率大型储罐排版软件V1.0使用说明书一引言1.1 编写目的本说明书为指导技术人员编制大型储罐罐底排版图、罐顶排料图、罐壁排版图的技术交底而编写，希望该说明书使他们在使用系统过程中能起到无师自通的作用。
本说明书介绍了该软件的操作使用方法。
1.2 背景大型储罐罐底、罐顶、罐壁的预制工作在建设单位生产中占很大比重，日常的施工是用Autocad一笔一画的绘制。
绘制完成后把下料尺寸输入进尺寸表，过程非常麻烦和烦琐，极易造成数据提取错误，造成施工错误。
本软件解决了以上的问题，只需输入主要数据，排版、排料图就能轻松生成。
编制该软件的重要意义就是为了提高大型储罐罐底、罐顶、罐壁技术交底的绘制时间及准确度问题，据初步估算，每套储罐的技术交底工作大概需要一个技术员一天的工作量，为了促进油建科学技术的发展，研发了这款高效率的大型储罐排版软件，经反复试验，该软件数据输入窗口化、简单明了、操作简便。
该系统由中石化胜利油建管道容器厂金属结构车间张国永研制开发。
使用者是车间技术人员、技术工艺室有关人员。
1.3参考资料GB50128-2014《立式圆筒形钢制焊接储罐施工规范》二用途2.1功能大型储罐排版软件总共有4大模块：罐底排版图（无边缘板）、罐底排版图（有边缘板）、罐顶排料图、罐壁排版图菜单界面见图1：2.2 性能该系统性能稳定，符合用户要求。
2.3安全保密系统具有较好的安全保密机制，每人在使用系统前必须先登录，依自己的权限使用系统。
三运行环境3.1硬件设备微机联想奔三和同等及以上配置的其它机型打印机 windows支持的打印机3.2支持软件EXCEL2003/2007、VB6.0、Autocad2007-2014四使用过程4.1单击大型储罐排版软件.EXE，打开程序，弹出注册界面。
（图2）4.2未注册软件试用3次。
试用结束后，输入注册码，单击【开始注册（S）】。
（图3）4.3弹出注册成功，单击【确定】。
（图4）4.3进入大型储罐排版软件主界面。
立式储罐排版技术一．排版概述在石油化工类储罐施工过程中，通常在施工准备阶段，要利用计算机绘图工具根据图纸要求和规范标准对储罐的底板，壁板，顶板进行排版，以达到合理采购材料，降低施工成本，方便施工的目的。
本文在参考相关行业标准和前人总结的经验基础上，结合现场施工过程中经历整合而出一种综合排版方法，希望能对提高同行业施工质量起到一定的作用。
二．底板排版原则及难点分析一般来说，储罐底板排版的钢板选用原则是大板为主，中板为辅，小板为补；从中心轴线开始铺，对称向两边依次排列；所选用的钢板规格尽可能少，最优化的排版是所有钢板规格一致。
根据储罐底板的直径尽可能选用较大的板材进行排版，这样可减少焊接工作，降低底板因为较多热输入焊接而引起的变形误差，提高施工质量，减少焊材消耗。
图1为10000储罐的排版图，其中2#，4#，5#，7#，11#，15#，16#，18#，22#板均为最大尺寸的钢板12000*2000*8的规格；1-1,3-1,6-1,8-1,9-1,10-1,12-1,13-1,17-1,18-1,20-1,21-1, 23-1,24-1板均为中板，做为大板的辅助，对大板覆盖剩余的部分进行填补；以上两种板是从中心线纵向放置排版，排到距离边缘剩余1～2倍板宽时应改为横向放置。
最后用不规则形状的小板进行各个边角补缺口，排版的过程中需要注意搭接量，最好在图中实际画出来，并且在排边角小板时要注意各个焊缝距离和最小直角边必须符合规范要求。
难点分析：1）如何确定底板边缘板排版合适的板宽，板长？大型储罐底板一般设置边缘板，边缘板的排版首先要计算放大后的底板周长，通过圆整方法结合能够采购到的板长板宽确定合适的边缘板个数，（通常普通碳素结构钢板长2～12m都有，不锈钢有些型号板长最大6m）例如：图1中直径30m的储罐底板，周长C=94.2m，如果边缘板分为16块，l=94.2/16=5.88m,选用板长12m，则需要n=94.2/12=7.85，也就是8张12m长的钢板，如图2所示，8张钢板边缘板分为16块，这个个数已经是最大值，选用其他板长时边缘板块数至少是18块（尽量避免出现奇数）；如果定为18块，l=94.2/18=5.23m,选用10.5m的板长，则需要n=94.2/10.5=8.97，也就是需要9张10.5m的钢板，如图3所示，比选用12m的更接近整数，所以确定边缘板个数18个。
石油化工类软件列表(2010.3.17)减小字体增大字体化工软件:Applied.Flow.Technology.Arrow.v4.0.2010.02.01 可压缩流体分析软件Applied.Flow.Technology.Fathom.v7.0.2010.02.11 不可压缩流体分析软件Applied.Flow.Technology.Impulse.v4.0.2010.02.01 动态流体分析软件Applied.Flow.Technology.Chempak.Viewer.V1.0(含Chempak Database) Applied.Flow.Technology.Engineering.Utility.Suite.v2.0.2008.01.15 Applied.Flow.Technology.Mercury.v5.5.2010.02.19 管网优化软件Applied.Flow.Technology.Titan.v3.0.2010.01.20Applied.Flow.Technology.ChemPak.Viewer.v2.0.2010.01.28Applied.Flow.Technology.ChemPak.Add-in.for.Excel.v2010.01.28Applied.Flow.Technology.Engineering.Utility.Suite.v2.0.2010.01.28 Applied.Flow.Technology.SteamCalc.v2.0.2010.01.28ASPENONE.V7.1 (压缩后5.2G大)ASPEN.PIMS.V7.1ASPEN.HYSYS.V7.1Aspen.Flare.System.Analyzer.V7.1ASPENONE.V7.0 + documentASPENONE2006.5(含hysys2006.5,refsys2006.5,htfs2006.5...可装VISTA系统上) Aspen.hysys.v2006.5Aspen.refsys.v2006.5Aspen.htfs.v2006.5Aspen.hx-net.v2006.5ASPENONE2006 DVD(LIC crack)ASPEN.PIMS.FAMILY.V2006ASPENONE2006 DOCUMENTASPEN.DISTIL.2004.1ASPEN.PLUS.2004.1Aspen.hx-net2004.2ASPENONE AES2004全集Aspen BatchCAD 2004Aspen COMThermo Workbench 2004Aspen Icarus 2004Aspen RefSYS 2004ASPEN2004 PLUS+B-JACASPEN.DISTIL2004 ASPEN.HX-NET2004ASPENTECH.ASPEN.PIMS.V2004AspenTech.Aspen.Engineering.Suite.v12.1 3CDAspenTech.Aspen.Engineering.Suite.v11.1 3CDAspenTech.Aspen.Engineering.Suite.v11.1.SP1ASPEN PLUS 10.0 用户指南Aspen Plus即学即会教程(大庆金桥)Aspen.ICARUS.Products.v12.0AspenTech Aspen FrameWork v2.3(AspenTech Aspen和IBM共同开发的，网络与石油化工业的整合应用软件，提供化工、石油、塑料、造纸、冶金、制药及其它过程工业提供供应链管理（SCM）的e-Business解决方案。
储气库注采分析优化设计软件GasPAD-Stor的研制【摘要】GasPAD-Stor软件是一款专门为储气库注采分析优化设计而研制的软件。
本文首先介绍了GasPAD-Stor软件的功能和技术特点，包括其优化设计方法和应用案例。
接着分析了GasPAD-Stor软件在储气库运营管理中的重要性和促进作用，以及在储气库领域的应用前景。
通过对GasPAD-Stor软件的研制和应用，可以有效提高储气库的注采效率，降低成本，并为储气库领域的发展带来更多可能和机遇。
GasPAD-Stor软件的研制和推广将对储气库行业产生积极影响，为行业的进一步发展提供有力支持。
【关键词】储气库、注采分析、优化设计、GasPAD-Stor软件、研制、功能介绍、技术特点、优化设计方法、应用案例、未来发展方向、重要性、促进作用、应用前景1. 引言1.1 研究背景储气库注采技术是一种常用的储气库压力管理方法，通过注水或采气的操作来调节库内气体压力，以提高储气库的运营效率和气体存储量。
在实际操作中，注采过程中可能存在很多不确定性因素，如地质条件变化、注采参数不准确等，导致储气库压力波动较大，影响了储气库的安全运行和经济效益。
为了解决储气库注采过程中存在的问题，需要开发一款专门针对储气库注采分析优化设计的软件。
GasPAD-Stor软件的研制正是为了解决这一问题而进行的。
该软件集成了储气库注采过程中的关键参数和模型，可以实时监测储气库的压力变化，并提供优化设计建议，以实现储气库的安全稳定运行和最大化气体存储效率。
通过对储气库注采过程进行深入研究和优化设计，GasPAD-Stor 软件有望成为储气库运营管理的重要工具，为储气库的安全运行和经济效益提供有力支持。
开展GasPAD-Stor软件的研制对于推动储气库领域的发展具有重要意义。
1.2 研究目的本研究的目的旨在开发一款专业的储气库注采分析优化设计软件GasPAD-Stor，通过该软件，实现对储气库运营过程中关键参数的监测、分析和优化，提升储气库注采过程的效率和安全性。
常压储罐计算软件
储罐是一种用于储存液体或气体的容器，常见于化工、石油、食品等
行业。
对于常压储罐的设计和计算，可以利用常压储罐计算软件进行辅助。
常压储罐计算软件可以帮助工程师进行强度计算、液位计算、防雷计算等，提高工作效率和精确度。
首先，常压储罐计算软件可以进行强度计算。
这包括根据储罐尺寸、
材料强度等参数，计算出储罐的壁厚和底板厚度。
常压储罐计算软件可以
进行力学计算，包括应力分析、弯曲应力分析、冲击载荷分析等，以确保
储罐在工作条件下的安全性。
其次，常压储罐计算软件还可以进行液位计算。
液位计算是储罐设计
中一个重要的步骤，涉及到液体的体积和液位高度的计算。
常压储罐计算
软件可以根据储罐的尺寸和形状，计算出液体的体积、密度和液位高度，
以便对液位测量和液位控制进行设计和调整。
另外，常压储罐计算软件也可以进行防雷计算。
在雷电条件下，储罐
可能会受到雷击，对罐体和内部设备产生影响。
常压储罐计算软件可以进
行防雷计算，包括雷击电流计算、防雷保护措施设计等。
通过对储罐结构
和防雷设施的计算和分析，可以保证储罐在雷电条件下的安全运行。
此外，常压储罐计算软件还可以进行其他辅助计算，如风载计算、地
震反应计算等。
这些计算可以帮助工程师确定储罐的设计参数，以满足相
关标准和要求。
总之，常压储罐计算软件是一种非常有用的工程辅助软件，可以帮助
工程师进行强度计算、液位计算、防雷计算等，提高工作效率和精确度。
通过合理使用常压储罐计算软件，可以确保储罐在设计、施工和运行过程中的安全性和可靠性。
目前石化工程用到的软件清单，看看有你正在使用的吗？石化工程的各个环节涉及到种类众多的软件，流程君推送的这篇文章将从工艺系统、配管、容器、分析化验、给排水及项目管理专业等方面总结了目前用到的软件名称，看看有你正在使用的吗？欢迎在文章底部的评论栏向我们补充哦！中国石化工程建设公司使用的一些软件工艺系统专业（包括化学工程、工业炉、热工、安全专业）PRO-II、Aspen Plus 稳态工艺流程模拟（物料平衡，单元分析等）Aspen Polymer Plus 聚合物工艺流程模拟Aspen Dynamics & Custom Modeler 动态工艺流程模拟与建模Aspen Pinch 换热网络优化FRI 塔设计、校核计算（填料塔，筛板塔，穿流塔等）HTRI、HTFS 换热器模拟、设计与校核计算Aspen Hetran/Aerotran/Teams(B-JAC) ASME/TEMA标准换热器设计INPLANT 管网水力学计算Visual Flow 泄压系统的模拟计算与设计HEXTRAN 换热网络模拟计算CFX 流体力学仿真Aspen Zyqad 工艺设计数据库管理（PFD，设备表，数据表等）SP P&ID、VPEP&ID 智能P&IDVantage PE 工程数据库系统GRTMPS/G4 通用流程工业线性规划系统H/CAMS 原油分析管理系统（包括Chevron原油数据库）Aspen PIMS 通用流程工业线性规划系统REF-SIM 汽油和BTX装置的操作，可用于连续重整、半再生重整和再生重整等不同专利工艺HCR-SIM/HTR-SIM 加氢裂化模拟程序,加氢精制模拟程序AMSIM 用于模拟从气体或液化石油气中脱出H2S和CO2的醇胺装置的稳态过程模拟器SULSIM 优化硫化装置的运行，识别工艺反应的热力学以及动力学特征FRNC-5PC 通用加热炉模拟REFORM-3PC 烃蒸汽转化炉模拟FURCRAK-PC 加热炉、裂解炉、转化炉传热计算DNV 美国DNV安全评估软件Aspen FlareNet 火炬管网模拟计算软件SNAMER 蒸汽管网分析监测系统CCSOS 催化裂化单元反应－再生系统的模拟优化程序CCDIS 催化裂化和延迟焦化单元的塔设计、核算程序TRAYS Package 浮阀、舌形、筛板和泡罩塔板的工艺计算软件包STEAMER 蒸汽发生器的工艺计算HENMFD 多功能换热网络设计软件包HEATNT 换热网络核算程序AIRL2C 干湿空气冷却器的计算FRHEX2C 无相变管壳式换热器的计算FINEXCH 内波纹外螺纹管换热器的计算HROD 折流杆换热器的计算DXF 导向浮阀塔板的设计核算程序HE 内插件换热器计算程序Aspen Properties 纯组分及油品物性计算软件PHAWorks HAZOP分析配管专业（包括材料应力专业、水道专业）PDS、PDMS、SP 3D 三维工厂设计系统Drawiz PDS平面图自动标注SP Review、VPD Review 工厂模型浏览与校审CAESAR II 按ANSIB31等规范进行管系的静态（线性和非线性）和动态应力分析ANSYS 非线性动态和静态有限元分析(包括流体计算功能)FE Pipe 管道及压力容器有限元局部应力分析Plant wise 自动配管，用于管道布置研究和估算PIPEsum PDS管道材料汇总Pipemto 管道材料统计程序Classman 管道等级库管理程序SUPPORT/SUPMAT 管架材料统计程序Vantage PE 工程数据库系统I-Sketch ISO图Spoolgen 管道加工图生成容器专业和机械专业SW6、PV Desktop、LANSYS 钢制压力容器设计计算(GB 150标准)SDS 石油化工钢制设备抗震设计计算Aspen Teams(B_JAC) 管壳式换热器设计计算(ASME,TEMA标准)Pvelite 压力容器整体及部件设计计算TANK 储罐设计、分析、评估软件ANSYS 压力容器局部应力计算FE Pipe 管道及压力容器有限元局部应力分析CFX 流体力学模拟Storage Silo 圆筒式料仓设计与校核Vessel Support 立式容器腿式、裙式、耳式支座设计与校核CMCAD 静设备计算机辅助绘图Vantage PE 工程数据库系统SOLID EDGE 3D CAD程序,用于机械装配、零件建模与绘图DyrRoBes 转子动态分析CFX Tascflow 透平通道的全负荷分析ABAQUS 求解线性和非线性问题，包括结构的静态、动态、热和电反应等Agile Engineering Design System（AXIAL，AXCAD）一维透平设计软件，能给出轴流压缩机、透平机械的预测性能，支持亚音速、超音速透平的设计，并支持多种工作介质。
立式储罐排版技术一．排版概述在石油化工类储罐施工过程中，通常在施工准备阶段，要利用计算机绘图工具根据图纸要求和规范标准对储罐的底板，壁板，顶板进行排版，以达到合理采购材料，降低施工成本，方便施工的目的。
本文在参考相关行业标准和前人总结的经验基础上，结合现场施工过程中经历整合而出一种综合排版方法，希望能对提高同行业施工质量起到一定的作用。
二．底板排版原则及难点分析一般来说，储罐底板排版的钢板选用原则是大板为主，中板为辅，小板为补；从中心轴线开始铺，对称向两边依次排列；所选用的钢板规格尽可能少，最优化的排版是所有钢板规格一致。
根据储罐底板的直径尽可能选用较大的板材进行排版，这样可减少焊接工作，降低底板因为较多热输入焊接而引起的变形误差，提高施工质量，减少焊材消耗。
图1为10000储罐的排版图，其中2#，4#，5#，7#，11#，15#，16#，18#，22#板均为最大尺寸的钢板12000*2000*8的规格；1-1,3-1,6-1,8-1,9-1,10-1,12-1,13-1,17-1,18-1,20-1,21-1, 23-1,24-1板均为中板，做为大板的辅助，对大板覆盖剩余的部分进行填补；以上两种板是从中心线纵向放置排版，排到距离边缘剩余1～2倍板宽时应改为横向放置。
最后用不规则形状的小板进行各个边角补缺口，排版的过程中需要注意搭接量，最好在图中实际画出来，并且在排边角小板时要注意各个焊缝距离和最小直角边必须符合规范要求。
难点分析：1）如何确定底板边缘板排版合适的板宽，板长？大型储罐底板一般设置边缘板，边缘板的排版首先要计算放大后的底板周长，通过圆整方法结合能够采购到的板长板宽确定合适的边缘板个数，（通常普通碳素结构钢板长2～12m都有，不锈钢有些型号板长最大6m）例如：图1中直径30m的储罐底板，周长C=94.2m，如果边缘板分为16块，l=94.2/16=5.88m,选用板长12m，则需要n=94.2/12=7.85，也就是8张12m长的钢板，如图2所示，8张钢板边缘板分为16块，这个个数已经是最大值，选用其他板长时边缘板块数至少是18块（尽量避免出现奇数）；如果定为18块，l=94.2/18=5.23m,选用10.5m的板长，则需要n=94.2/10.5=8.97，也就是需要9张10.5m的钢板，如图3所示，比选用12m的更接近整数，所以确定边缘板个数18个。
Intergraph® TANK™ - 精确可靠的油储罐设计、分析和评估市场背景石油作为国家重要的战略物资，直接关系到我国的经济发展、社会稳定和国家安全，增加原油储备迫在眉睫，因此，我国对国家石油储备库和成品油库的建设给予了高度重视，大型储罐的设计施工建设进入了一个新的高速发展期。
传统的设计手段已经不能满足当代的要求，迫切需要易用、精确可靠的储罐设计工具。
TANK软件是大型油储罐设计市场上唯一精确可靠的解决方案，由专业的油储罐设计工程师研发，专为实际工程应用，广泛应用于设计、分析、评估大型钢制油品储罐的软件解决方案，遵循美国石油协会API 650、API 653标准，能够对新储罐设计选型、对在役储罐评估分析。
使用TANK能够大大缩短分析时间以及提高工程师的设计效率。
功能特点TANK是一款综合、易学易用，适用于设计、分析和评估钢制油储罐的解决方案。
遵循最新的API650和653规范，为用户提供新储罐的快速精确设计及对在役储罐的评估。
♦菜单驱动式界面允许对储油罐进行快速精确的建模♦用户可以选用任意单位的组合来进行储罐分析或生成计算报告，灵活性大大提高。
另外单位制文件是可以自定义的，不会被软件的默认设置而约束，而且用户可以将现有的模型转换为任意的单位格式。
♦模型分析前，软件会自动进行错误检查，TANK会将不正确的或是不合理的数据凸显出来，用户会清楚哪些数据是分析必须的、何时需要的。
♦分析完成后，用户可以含有相关数据的图表来查看结果，包括储罐标高、沉降曲线、管嘴、锥顶相关图表信息。
同时可以表格形式生成计算报告，为方便用户检查结果，输出报告附有相关计算公式出处的规范章节信息。
♦内置多种材料数据库以及美标、国际标准结构型钢数据库，便于选择标准数据进行精确分析，对于数据库中没有的材料，可以采用自定义材料。
软件中还包含了API 材料数据库。
♦上下文关联帮助功能，为用户所关注的输入条件提供了即时的技术帮助，通过单击“F1”键即可。

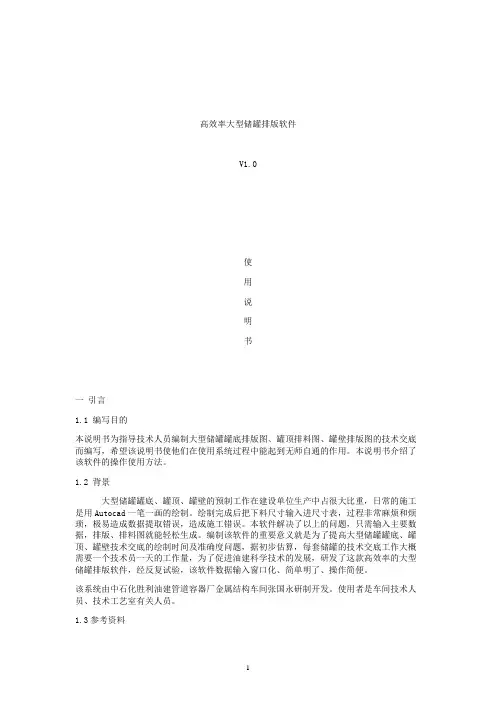

高效率大型储罐排版软件
V1.0
使
用
说
明
书
一引言
1.1 编写目的
本说明书为指导技术人员编制大型储罐罐底排版图、罐顶排料图、罐壁排版图的技术交底而编写，希望该说明书使他们在使用系统过程中能起到无师自通的作用。
本说明书介绍了该软件的操作使用方法。
1.2 背景
大型储罐罐底、罐顶、罐壁的预制工作在建设单位生产中占很大比重，日常的施工是用Autocad一笔一画的绘制。
绘制完成后把下料尺寸输入进尺寸表，过程非常麻烦和烦琐，极易造成数据提取错误，造成施工错误。
本软件解决了以上的问题，只需输入主要数据，排版、排料图就能轻松生成。
编制该软件的重要意义就是为了提高大型储罐罐底、罐顶、罐壁技术交底的绘制时间及准确度问题，据初步估算，每套储罐的技术交底工作大概需要一个技术员一天的工作量，为了促进油建科学技术的发展，研发了这款高效率的大型储罐排版软件，经反复试验，该软件数据输入窗口化、简单明了、操作简便。
该系统由中石化胜利油建管道容器厂金属结构车间张国永研制开发。
使用者是车间技术人员、技术工艺室有关人员。
1.3参考资料
GB50128-2014《立式圆筒形钢制焊接储罐施工规范》
二用途
2.1功能
大型储罐排版软件总共有4大模块：罐底排版图（无边缘板）、罐底排版图（有边缘板）、罐顶排料图、罐壁排版图
菜单界面见图1：
2.2 性能
该系统性能稳定，符合用户要求。
2.3安全保密
系统具有较好的安全保密机制，每人在使用系统前必须先登录，依自己的权限使用系统。
三运行环境
3.1硬件设备
微机联想奔三和同等及以上配置的其它机型
打印机 windows支持的打印机
3.2支持软件
EXCEL2003/2007、VB6.0、Autocad2007-2014
四使用过程
4.1单击大型储罐排版软件.EXE，打开程序，弹出注册界面。
（图2）
4.2未注册软件试用3次。
试用结束后，输入注册码，单击【开始注册（S）】。
（图3）
4.3弹出注册成功，单击【确定】。
（图4）
4.3进入大型储罐排版软件主界面。
主界面中共计4 个单元【罐底排版图[无边缘板]】、【罐底排版图[有边缘板]】、【罐顶排料图】、【罐壁排版图】。
（图5）
4.3.1单击【罐底排版图[无边缘板]】。
(1)进入罐底排版图[无边缘板]数据输入窗口。
（图6）
(2)根据图纸数据在窗体上输入相对应数据，单击【罐底绘制】。
（图7）
(3)软件链接打开Autocad绘制罐底排版图[无边缘板]，同时绘制出尺寸表。
（图8）
(4)绘制完成后，单击【返回主界面】，返回大型储罐排版软件主界面。
4.3.2单击【罐底排版图[有边缘板]】。
（图9）
(1)进入罐底排版图[有边缘板]数据输入窗口。
（图10）
(2)根据图纸数据在窗体上输入相对应数据，单击【罐底绘制】。
（图11）
(3)软件链接打开Autocad绘制罐底排版图[有边缘板]，同时绘制出尺寸表。
（图12）
(4)绘制完成后，单击【返回主界面】，返回大型储罐排版软件主界面。
4.3.3单击【罐顶排料图】。
（图13）
(1)进入罐顶排料图数据输入窗口。
（图14）
(2)根据图纸数据在窗体上输入相对应数据，单击【罐顶绘制】。
（图15）
(3)软件链接打开Autocad绘制罐顶排料图，查看用何种规格的料下罐顶既省料又符合标准
要求。
（图16）
(4)绘制完成后，单击【返回主界面】，返回大型储罐排版软件主界面。
4.3.4单击【罐壁排版图】。
（图17）
(1)进入罐壁排版图第一层数据输入窗口。
单击【保存数据】可将当前数据进行保存；单击【导入上一次保存数据】可将上次保存的数据导入数据窗口，方便进行数据的的变更；单击【清空数据】可将当前窗口数据快速清除；单击【链接到】可方便进入至每一层罐壁绘制。
（图18）
(2)根据图纸数据在窗体上输入相对应数据。
单击【罐壁绘制】。
①数据输入方式1，主要目的是为了错开焊缝。
（图19）
②数据输入方式2，主要目的是为了错开焊缝。
（图20）
（3）进行第一层罐壁绘制，并弹出提示窗口。
（图21、图22）
（4）是否有第二层罐壁。
①如没有第二层罐壁则单击【否】。
弹出标题栏绘制单击【确定】。
（图23、图24）
②如有第二层罐壁单击【是】。
弹出第二层罐壁绘制数据输入窗口，进行数据输入，如数据输入不符合标准焊缝错开要求则弹出提示，并自动清空不符合要求的数据。
符合要求后单击【罐壁绘制】。
（图25、图26）
（5）弹出第三层罐壁绘制提示，单击【否】其余同（4）
（6）其它层罐壁类同。
单击【返回主界面】，返回大型储罐排版软件主界面。
