第二章 格栅

第一篇 吊 顶 工 程

第四章 铝格栅吊顶施工

1·4·1 总 则

1·4·1·1 适用范围

本章适用于工业与民用建筑中轻钢骨架下面安装铝格栅的顶棚安装工程。

1·4·1·2 编制参考标准及规范

(1)中华人民共和国国家标准GB50210－2001《建筑装饰装修工程质量验收规范》

(2)中华人民共和国国家标准GB50300－2001《建筑工程施工质量验收统一标准》

(3)中华人民共和国国家标准GB50325－2010《民用建筑工程室内环境污染控制规范》

(4)中华人民共和国国家标准GB/T50326-2006《建设工程项目管理规范》

(5)《高级建筑装饰工程质量检验评定标准》DBJOl－27－2003

(6)《建筑安装分项工程施工工艺规程》DBJOl－26－96

1·4·2 术语、符号

(1)交接检验

由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。

(2)主控项目

建筑工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。

(3)一般项目

除主控项目以外的检验项目。

(4)基层

直接承受安装铝格栅的顶棚安装工程。

1·4·3 施工准备

1·4·3·1 技术准备

编制轻钢骨架铝格栅顶棚工程施工方案，并对工人进行书面技术及安全交底。

1·4·3·2 材料要求

(1)轻钢龙骨按荷载分上人和不上人两种。

(2)轻钢骨架主件为大、中、小龙骨;配件有吊挂件、连接件、插接件。

(3)零配件:有吊杆、膨胀螺栓、铆钉。

(4)按设计要求选用铝格栅，其材料品种、规格、质量应符合设计要求。

(5)质量要求:见表1·4·3·2-1-2

铝板规格尺寸允许偏差 表1.4.3.2-1

项目 允许偏差值

长度（mm） ±3

宽度（mm） ±2

厚度（mm） ±0.2

对角线差（mm） ≤5

边沿不直度（mm） ≤1

翘曲度（mm） ≤5

铝板外观质量 表1.4.3.2-2

1

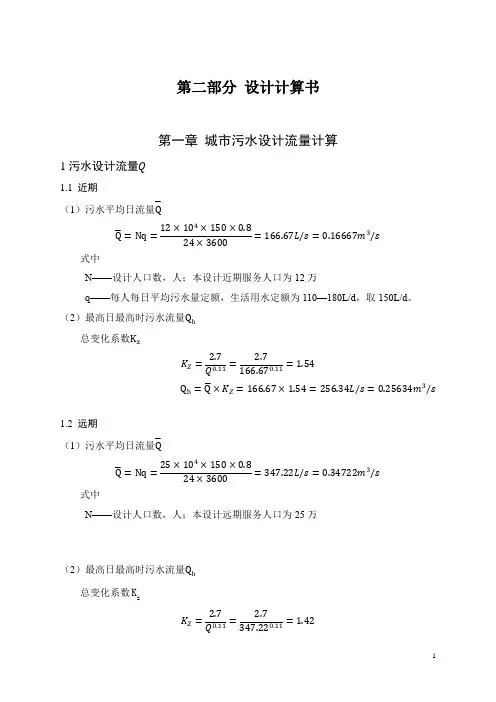

第二部分 设计计算书

第一章 城市污水设计流量计算

1污水设计流量𝑄

1.1 近期

（1）污水平均日流量Q̅

Q̅=Nq=12×104×150×0.824×3600=166.67𝐿/𝑠=0.16667𝑚3/𝑠

式中

N——设计人口数，人；本设计近期服务人口为12万

q——每人每日平均污水量定额，生活用水定额为110—180L/d，取150L/d。

（2）最高日最高时污水流量Qh

总变化系数Kz

𝐾𝑍=2.7𝑄̅0.11=2.7166.670.11=1.54

Qh=Q̅×𝐾𝑍=166.67×1.54=256.34𝐿/𝑠=0.25634𝑚3/𝑠

1.2 远期

（1）污水平均日流量Q̅

Q̅=Nq=25×104×150×0.824×3600=347.22𝐿/𝑠=0.34722𝑚3/𝑠

式中

N——设计人口数，人；本设计远期服务人口为25万

（2）最高日最高时污水流量Qh

总变化系数zK

𝐾𝑍=2.7𝑄̅0.11=2.7347.220.11=1.42 2 Qh=Q̅×𝐾𝑍=347.22×1.42=492.61𝐿/𝑠=0.4926𝑚3/𝑠

第二章 中格栅设计

2.1设计说明

中格栅主要是拦截污水中的较大颗粒和漂浮物，以确保后续处理的顺利进行。

2.2设计参数

栅前流速v1=0.7m/s 过栅流速v2=0.9m/s

栅条宽度s=0.02m 格栅间隙e=0.02mm

栅前部分长度0.5m 栅前部分长度1.0m

格栅倾角α=60° 进水渠展开叫α1=20°

单位栅渣量w1=0.05m3栅渣/103m3污水 设计流量Q=0.49263ms，按远期最高日最高时污水流量计算

2.3 设计计算

（1）栅前水深h

根据最优水力断面公式

2121vBQ，

计算得栅前槽宽1B

mvQB19.17.04926.02211，

高速数字电路设计教材

yyyy-mm-dd日期：批准:yyyy-mm-dd日期：审核:yyyy-mm-dd日期：审核:yyyy-mm-dd日期：拟制:

华为技术有限公司

版权所有 侵权必究目 录

41 2.4.3.3 400英尺/分钟的风速有多大？..........................................39 2.4.3.2 温阻－：封装与环境间的温阻..........................................39 2.4.3.1 温阻－：JUNCTION TO CASE（晶片到封装）............................37 2.4.3 热传导－和.............................................................35 2.4.2 引脚电容...............................................................35 2.4.1.5 减小地反射的方法....................................................33 2.4.1.4 地弹大小的估计......................................................32 2.4.1.3 地弹的大小..........................................................30 2.4.1.2 地弹怎样影响你的电路.................................................29 2.4.1.1 不期望的地线电压——为什么会发生“地反射”...........................29 2.4.1 引脚电感...............................................................292.4 封装.......................................................................26 2.3.3 底线——电压裕值(Bottom Line---Voltage Margins)............................24 2.3.2 电流突变dI/dt的影响...................................................23 2.3.1 电压突变的影响dV/dT....................................................232.3 速度.......................................................................22 2.2.7 输出功耗...............................................................20 2.2.6.7 电流源驱动电路功耗...................................................19 2.2.6.6 TTL或者CMOS集电极开环输出的功耗...................................19 2.2.6.5 射极跟随器输出的动态功耗.............................................18 2.2.6.4 分立匹配下拉.........................................................15 2.2.6.3 射极跟随器驱动电路的静态功耗........................................13 2.2.6.2 推挽式输出电路的动态功耗.............................................11 2.2.6.1 推挽式输出电路的静态功耗.............................................10 2.2.6 驱动电路功耗...........................................................92.2.5 内部耗散.................................................................8 2.2.4 输入功耗................................................................62.2.3 偏置电流变化导致的动态耗散...............................................52.2.2 驱动容性负载时候的动态功耗...............................................52.2.1 静态耗散与动态耗散的对比.................................................42.2 功耗........................................................................32.1 一种古老数字技术的发展史....................................................2第 2章　逻辑门的高速特性 .........................................................内部公开高速数字电路设计

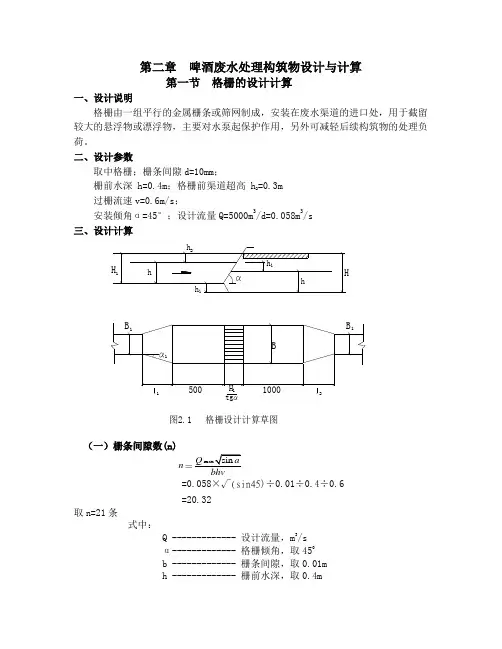

第二章 啤酒废水处理构筑物设计与计算

第一节 格栅的设计计算

一、设计说明

格栅由一组平行的金属栅条或筛网制成，安装在废水渠道的进口处，用于截留较大的悬浮物或漂浮物，主要对水泵起保护作用，另外可减轻后续构筑物的处理负荷。

二、设计参数

取中格栅；栅条间隙d=10mm；

栅前水深 h=0.4m；格栅前渠道超高 h2=0.3m

过栅流速v=0.6m/s；

安装倾角α=45°；设计流量Q=5000m3/d=0.058m3/s

三、设计计算

H1hh2h1h1hHB1B11B150010002H1tg图2.1 格栅设计计算草图

（一）栅条间隙数(n)

maxsinQanbhv

=0.058×√(sin45)÷0.01÷0.4÷0.6

=20.32

取n=21条

式中：

Q ------------- 设计流量，m3/s

α------------- 格栅倾角，取450

b ------------- 栅条间隙，取0.01m

h ------------- 栅前水深，取0.4m v ------------- 过栅流速，取0.6m/s；

（二）栅槽总宽度(B)

设计采用宽10 mm长50 mm，迎水面为圆形的矩形栅条,即s=0.01m

B=S×(n-1)+b×n

=0.01×(21-1)+0.01×21

=0.41 m

式中：

S -------------- 格条宽度，取0.01m

n -------------- 格栅间隙数，

b -------------- 栅条间隙，取0.01m

（三）进水渠道渐宽部分长度(l1)

设进水渠道内流速为0.5m/s,则进水渠道宽B1=0.17m,
