电气工程技术交底

电气工程技术交底

5.6.1管路的敷设：

1.本工程中采用镀锌钢管敷设，套丝连接时应采用通丝管箍，套丝不乱扣，管口要对严，连接后外露螺纹2～3扣。明配管时必须采用套丝连接，不得采用套管焊接。塑料管应采用插入法连接，连接处结合面应涂专用胶粘剂，套管长度宜为管外径的1.5～3倍，插入深度宜为管外径的1.1～1.8倍。

镀锌的钢导管，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2

2.管敷设在多尘或潮湿场所时，管口及连接处均应密封。敷设在室外的配管应有防雨功能，管路连接处，丝头应缠防水胶布或缠麻抹铅油。

3.金属软管中间不得有接头，与设备器具相连时，采用专用接头，连接处应密封可靠，并带非金属护口。

4.薄壁钢管连接时应采用专用工具进行，不应敲打形成压点；管路为水平敷设时，扣压点宜在管路上下方分别扣压；管路为垂直敷设时，扣压点宜在管路左右侧分别扣压；当管径为φ25及以下时，每端扣点不应少于2处；当管径为φ32及以下时，每端扣点不应少于3处，且扣点宜对称，间距均匀；扣压点浓度不应小于1.0mm，扣压形成的凹凸点不应有毛刺，且扣压牢固、表面光滑，扣压后，接口的缝隙应采用封堵措施。

5.金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。

5.6.2管路的布置：

1.暗配管当配管长度超过以下长度时要加接线盒：无弯时30m，有一个弯时20m，有两个弯时15m，有三个弯时8m，不允许有四个弯。

2.暗配管要固定牢固，混凝土中每隔1m用铁丝与钢筋绑扎，接线盒旁15cm以内必须用铁丝与钢筋绑扎。塑料管应加大固定密度，减少浇捣混凝土时的冲击。禁止在管子与管子、管子与钢筋间用电焊固定。

3.埋入墙或地面的管子应尽量减少重叠高度，管子应至少有15mm保护层。管与管间应至少有25mm间隙以免混凝土浇注时混凝土不能渗入，造成空裂。

4.吊顶内敷设的管线应有单独的支架，不得在管道、龙骨等上面固定，但直径在20mm及以下的钢管，直径在25mm以下的电线管可利用吊顶的吊杆或主龙骨敷设。

C2-4 技术交底记录

编号

工 程 名 称 颐和庄园三期C区C5#-C8#住宅楼 日 期 2014年11月15日

交 底 部 位 电气安装工程 页 数 共12页，第1页

交底内容：

电线、电缆导管和线槽敷设

一、施工准备

（一）材料要求

焊接钢管及JDG管及镀锌钢管壁厚均匀，焊缝均匀，无劈开、砂眼、棱刺和凹扁现象，直接、盒接、护口、接线盒、开关盒、灯头盒等均应符合要求，并有合格证及检测报告。

（二）主要材料

弯管器、开孔器、压力案子、套丝机、手锤、钢锯、圆锉、扁锉、手电钻、台钻、高凳、人字梯、盒尺、粉笔、砂轮锯、及一些电工常用工具。

（三）作业条件

⒈ 主体结构已完工，根据施工图尺寸位置配合施工。

⒉ 材料已到施工现场并验收合格。

⒊ 施工临时水、电以到位，具备施工的一切条件。

二、施工工艺

工艺流程：弯管、切管、测定线箱盒位置→开槽→箱盒固定→管路连接→管路保护

⒈ 暗配的电线管路宜沿最近的线路敷设并应减少弯曲，埋入墙内或混凝土地面内的管子距表面的净距不应小于15mm.。

⒉ 根据设计图和现场情况加工好各种盒、箱、管弯。电线管揻弯采用冷弯法，一般管处应平齐歪斜，刮锉光滑，无毛刺。

⒊ 以土建弹出的水平线或轴线为基准，根据设计图要求先将清水隔墙的石膏板拆掉，确定箱、盒实际尺寸位置，并将盒、箱固定牢固。拆除石膏板时具体操作如下：外层按宽度1.2米，里层为宽度0.4米，外层拆除高度比接线盒高0.4米，里层拆除高度比接线盒高0.2米。

⒋管路沿地面垫层敷设时用焊接钢管，管箍焊接连接，不得有漏焊及夹渣咬肉现象。管路超过下列长度，应加装接线盒，其位置应便于穿线:无弯时；30米：有一弯时，20米：有两弯时，15米：有三弯时，8米。盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔，管口入盒、箱，严禁管口与敲落孔焊接，管口露出盒、箱应不大于3mm，有锁紧螺母的与锁紧螺母平，露出锁紧落母的丝扣为2－3扣。

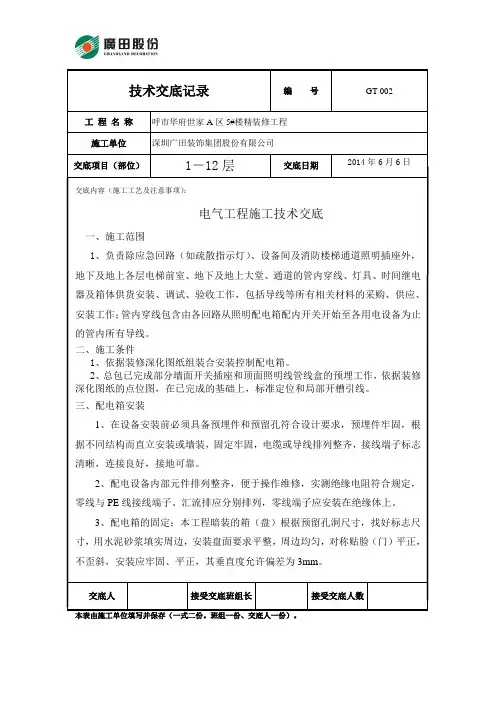

技术交底记录 编 号 GT-002

工 程 名 称 呼市华府世家A区5#楼精装修工程

施工单位 深圳广田装饰集团股份有限公司

交底项目（部位） 1－12层 交底日期 2014年6月6日

交底人 接受交底班组长 接受交底人数

本表由施工单位填写并保存（一式二份。班组一份、交底人一份）。

交底内容（施工工艺及注意事项）：

电气工程施工技术交底

一、施工范围

1、负责除应急回路（如疏散指示灯）、设备间及消防楼梯通道照明插座外，地下及地上各层电梯前室、地下及地上大堂、通道的管内穿线、灯具、时间继电器及箱体供货安装、调试、验收工作，包括导线等所有相关材料的采购、供应、安装工作；管内穿线包含由各回路从照明配电箱配内开关开始至各用电设备为止的管内所有导线。

二、施工条件

1、依据装修深化图纸组装合安装控制配电箱。

2、总包已完成部分墙面开关插座和顶面照明线管线盒的预埋工作，依据装修深化图纸的点位图，在已完成的基础上，标准定位和局部开槽引线。

三、配电箱安装

1、在设备安装前必须具备预埋件和预留孔符合设计要求，预埋件牢固，根据不同结构而直立安装或墙装，固定牢固，电缆或导线排列整齐，接线端子标志清晰，连接良好，接地可靠。

2、配电设备内部元件排列整齐，便于操作维修，实测绝缘电阻符合规定，零线与PE线接线端子、汇流排应分别排列，零线端子应安装在绝缘体上。

3、配电箱的固定：本工程暗装的箱（盘）根据预留孔洞尺寸，找好标志尺寸，用水泥砂浆填实周边，安装盘面要求平整，周边均匀，对称贴脸（门）平正，不歪斜，安装应牢固、平正，其垂直度允许偏差为3mm。

技术交底记录 编 号 GT-002

工 程 名 称 呼市华府世家A区5#楼精装修工程

施工单位 深圳广田装饰集团股份有限公司

交底项目（部位） 1－12层 交底日期 2014年6月6日

交底人 接受交底班组长 接受交底人数

本表由施工单位填写并保存（一式二份。班组一份、交底人一份）。

技术交底记录 资料编号

工程名称 交底日期 2018年04月13日

施工单位 分项工程名称 电气工程

交底提要 电线管道敷设工程

一、施工准备

1、材料准备：

所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。材料要求如下：

1.1 主材：钢管具备有效的产品合格证，原材料合格证，镀锌管外表层完整、无剥落现象。

1.2 附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、圆钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。

2、作业条件：

2.1 暗管敷设：

各层水平线和墙厚度线弹好；

2.2 明管敷设：

土建粗装修抹灰完毕，土建内装修墙面油漆或涂料施工完毕；

2.3 吊顶内管路敷设：

土建内装修房间或走道标高已确定并弹在墙上.设备专业所设用电设备已确定位置， 内装修灯具已确定位置，灯具、电气设备已在顶板上标出实际位置；

3、主要机具

专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。

二、操作工艺

2.1工艺流程

(1)暗管敷设：管路预制加工→测定盒箱位置→稳注箱盒→管路连接→地线连接

(2)明管敷设：吊顶内管路敷设：预制加工支架、吊架→测定盒箱位置→支架、吊架安装固定→管路连接→地线连接

2.2 暗管敷设

(1)基本要求：

A 暗配管路宜沿最近路线敷设，并尽量减少弯曲；埋入墙体或顶板内的钢管，离表面的净距不小于15mm，消防管路不小于30mm。

B敷设于多尘、潮湿场所的管路，管口处均应做密封处理，穿人防管路应做密封处理

交底人 技术负责人 接受交底人 技术交底记录 资料编号

工程名称 交底日期 2018年04月13日

施工单位 分项工程名称 电气工程

交底提要 电线管道敷设工程

C落地式配电箱（柜）内的管路（指下方），排列整齐，管口应高出基础面50mm-80mm。
